Мікроманометр

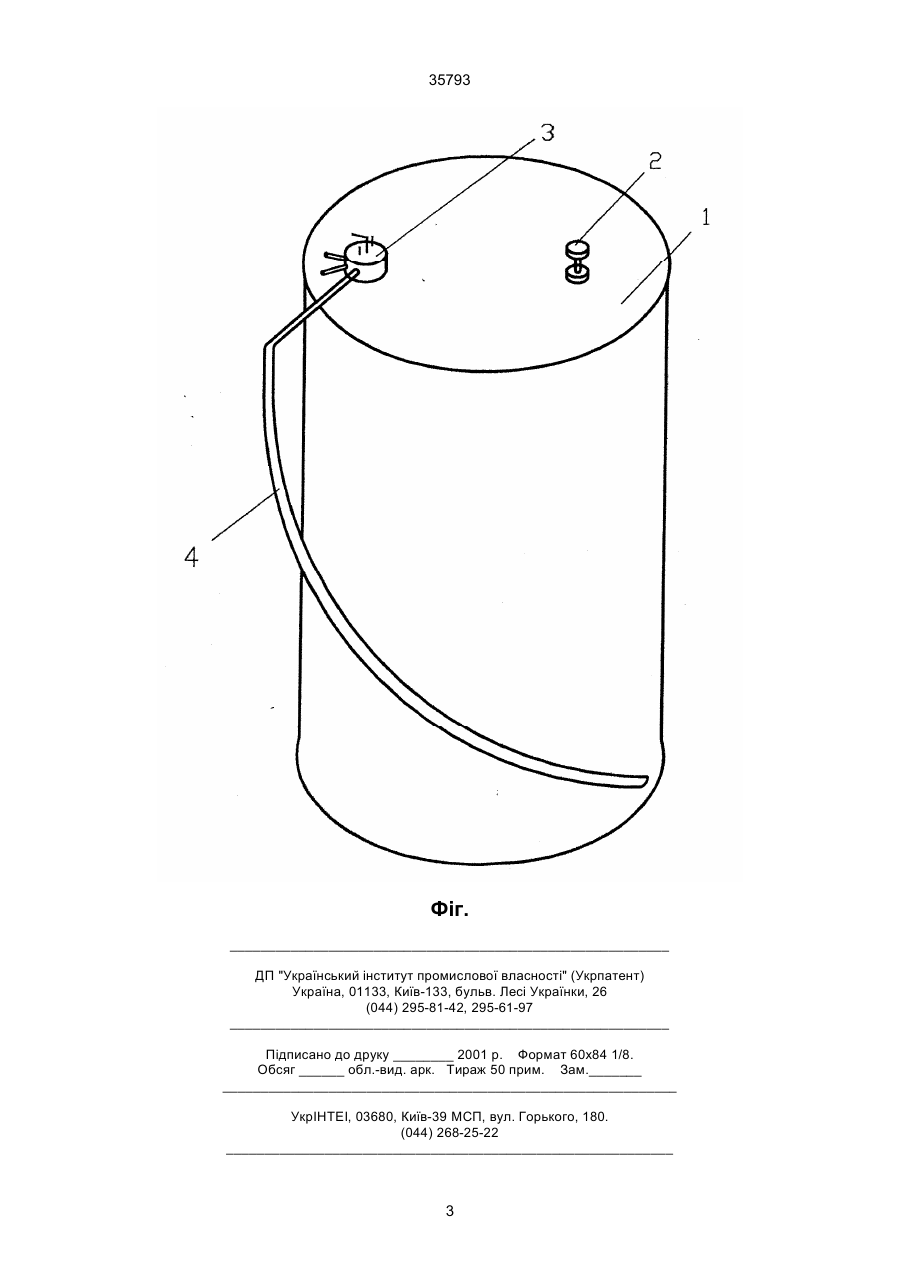

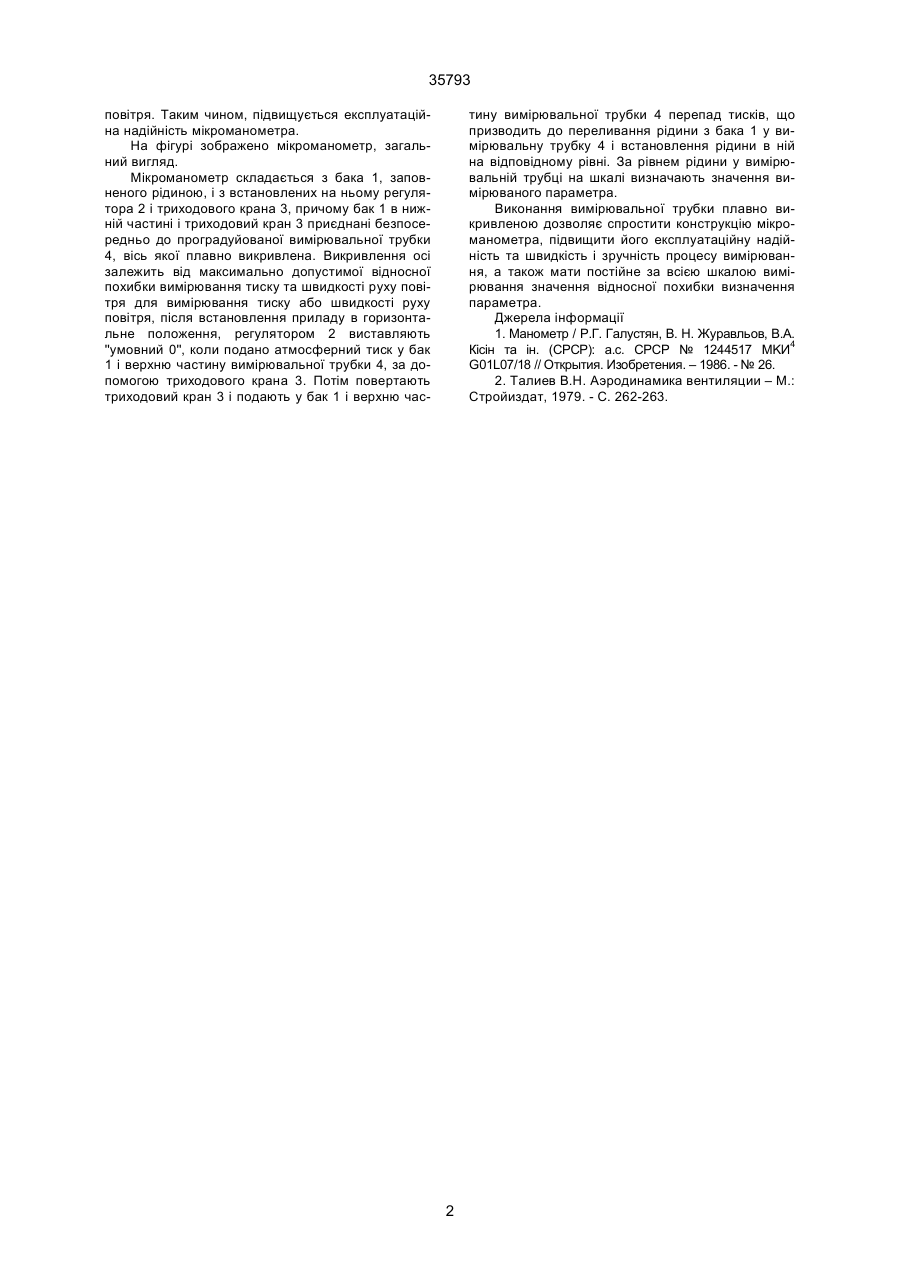

Мікроманометр, що складається з бака, заповненого рідиною, і встановлених на ньому регулятора та триходового крана, причому бак у нижній частині та триходовий кран з'єднані з вимірювальною трубкою, який відрізняється тим, що вимірювальна трубка виготовлена плавно викривленою та закріплена нерухомо. (19) (21) 98105215 (22) 02.10.1998 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Мілейковський Віктор Олександрович, Пирков Віктор Васильович (73) Мілейковський Віктор Олександрович, Пирков Віктор Васильович 35793 повітря. Таким чином, підвищується експлуатаційна надійність мікроманометра. На фігурі зображено мікроманометр, загальний вигляд. Мікроманометр складається з бака 1, заповненого рідиною, і з встановлених на ньому регулятора 2 і триходового крана 3, причому бак 1 в нижній частині і триходовий кран 3 приєднані безпосередньо до проградуйованої вимірювальної трубки 4, вісь якої плавно викривлена. Викривлення осі залежить від максимально допустимої відносної похибки вимірювання тиску та швидкості руху повітря для вимірювання тиску або швидкості руху повітря, після встановлення приладу в горизонтальне положення, регулятором 2 виставляють ''умовний 0'', коли подано атмосферний тиск у бак 1 і верхню частину вимірювальної трубки 4, за допомогою триходового крана 3. Потім повертають триходовий кран 3 і подають у бак 1 і верхню час тину вимірювальної трубки 4 перепад тисків, що призводить до переливання рідини з бака 1 у вимірювальну трубку 4 і встановлення рідини в ній на відповідному рівні. За рівнем рідини у вимірювальній трубці на шкалі визначають значення вимірюваного параметра. Виконання вимірювальної трубки плавно викривленою дозволяє спростити конструкцію мікроманометра, підвищити його експлуатаційну надійність та швидкість і зручність процесу вимірювання, а також мати постійне за всією шкалою вимірювання значення відносної похибки визначення параметра. Джерела інформації 1. Манометр / Р.Г. Галустян, В. Н. Журавльов, В.А. Кісін та ін. (СРСР): а.с. СРСР № 1244517 MKИ4 G01L07/18 // Открытия. Изобретения. – 1986. - № 26. 2. Талиев В.Н. Аэродинамика вентиляции – М.: Стройиздат, 1979. - С. 262-263. 2 35793 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
