Телескопічний операторський кран

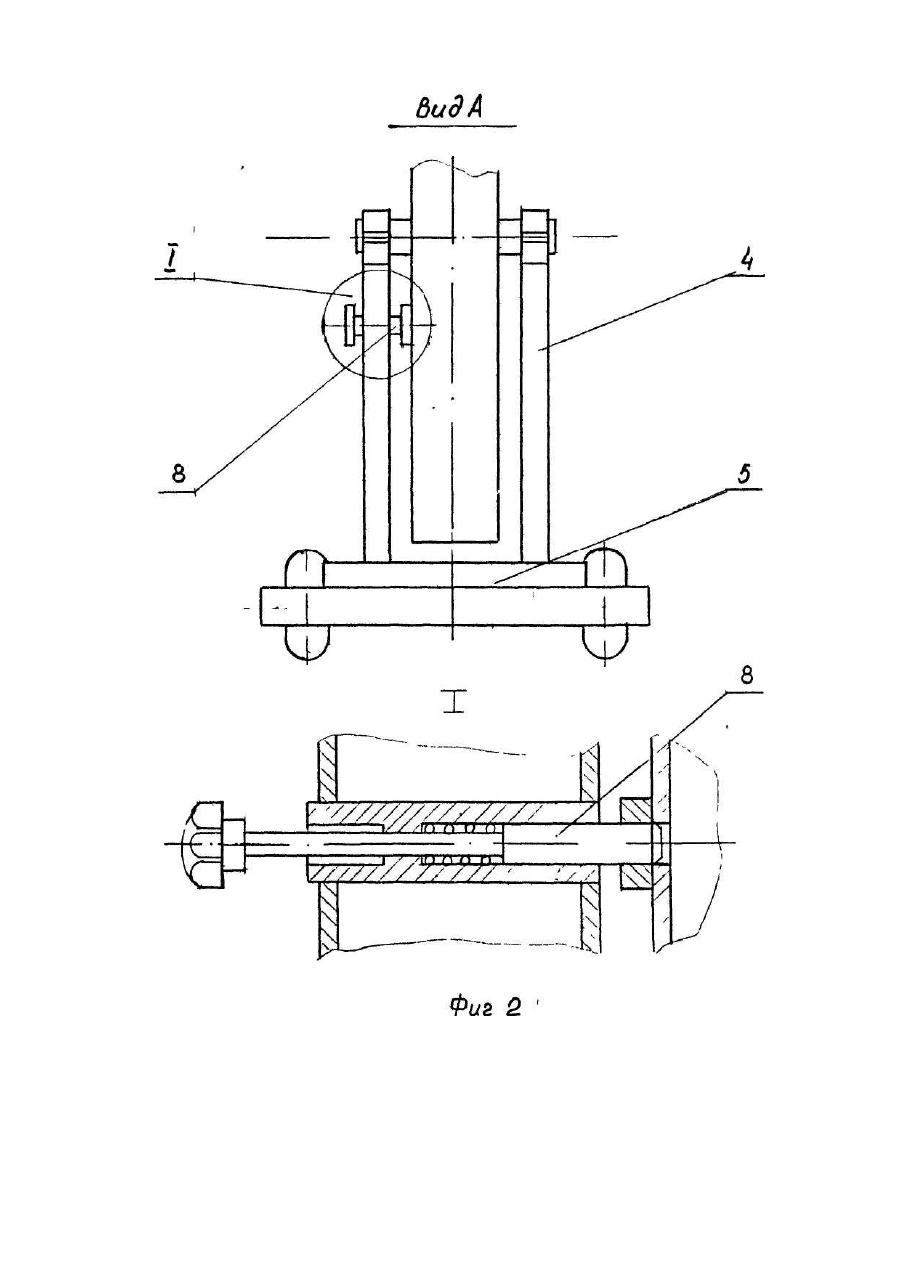

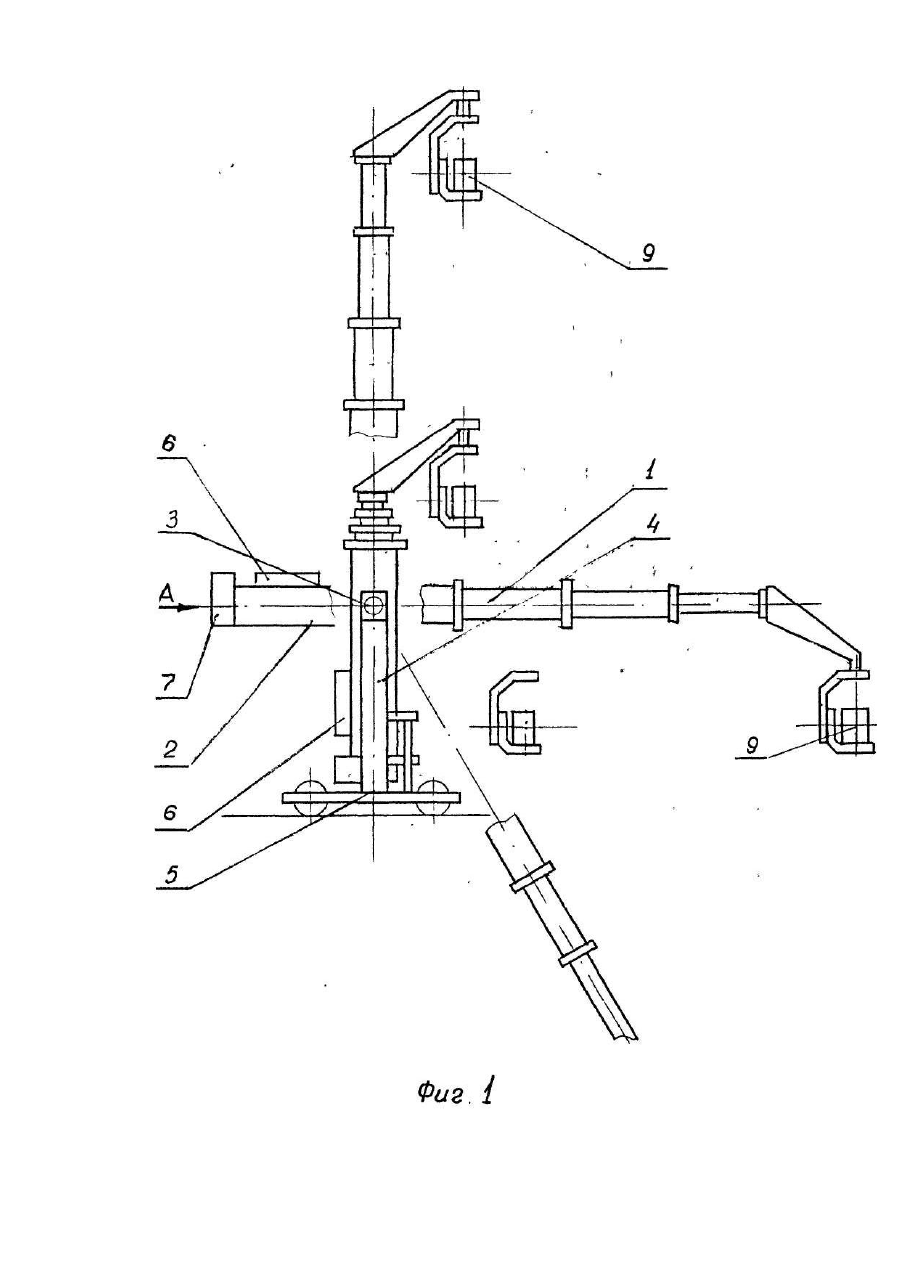

Изобретение относится к области грузоподъемных машин, в частности к телескопическим операторским кранам, используемым для перемещения съемочной аппаратуры во время кино- и телесъемок. Известен операторский кран с дистанционно управляемой киносъемочной камерой [Авт. св. СССР №1100222], содержащий неподвижную сборную стреловую секцию стрелы крана и телескопическую с механизмами ее подъема и поворота, консоль с перемещающимся противовесом. Неподвижная секция стрелы крана установлена с помощью подшипников поворота в вертикальной плоскости со стыковочными клиньями в установочной лире, имеющей узел поворота в горизонтальной плоскости и соединенной с неподвижным основанием крана. Наиболее близким техническим решением (прототипом) является телескопический операторский кран [Патент ФРГ №3815342 от 05.05.78], состоящий из телескопической выдвижной части стрелы и консольной с перемещающимся по ней противовесом, привода выдвижения стрелы и перемещения в противоположную сторону противовеса. Стрела установлена на короткой вилочной опоре с возможностью поворота в вертикальной и горизонтальной плоскостях. В вертикальной плоскости стрела имеет возможность поворота не более 5° от горизонтали. Недостатками приведенных выше телескопических операторских кранов является то, что они имеют малый диапазон углового поворота стрелы крана в вертикальной плоскости, а также, они не могут устанавливать стрелу строго в вертикальном положении, то есть под углом 90, что лишает их возможности быть использованными в качестве крана-лифта для съемочной аппаратуры при отслеживании перемещающегося по вертикали объекта, расположенного на близком расстоянии от траектории вертикального перемещения телескопической стрелы при кино- телесъемке. В основу изобретения поставлена задача по созданию такого телескопического операторского крана, в котором конструктивное выполнение опоры стрелы, а также дополнительное снабжение ее фиксаторомупором для закрепления в ней консольной части стрелы крана в вертикальном положении под углом в 90°, позволило бы значительно расширить диапазон углового поворота стрелы крана, а также использовать кран в качестве лифта для съемочной аппаратуры при отслеживании перемещающегося на близком расстоянии объекта по вертикальной траектории при кино- телесъемке. Техническим результатом, который может быть получен при осуществлении изобретения является обеспечение устойчивости телескопической стрелы операторского крана и поддержание положения центра ее массы постоянной на траектории перемещения стрелы. Поставленная задача достигается тем, что в телескопическом операторском кране, содержащем телескопическую выдвижную стрелу, установленную с помощью подшипников поворота вертикальной плоскости на опоре, размещенной на подшипнике поворота в горизонтальной плоскости, противовес, размещенный в консольной части стрелы с возможностью перемещения по ней, приводы выдвижения телескопической стрелы и перемещения противовеса по ней, согласно изобретению опора выполнена в виде вилочной рамы с проемом для размещения в нем задней консольной части стрелы крана и снабжена фиксатором-упором для закрепления последней в опоре в вертикальном положении. Благодаря использованию в предложенной конструкции телескопического операторского крана телескопической выдвижной стрелы, установленной с помощью подшипников поворота в вертикальной плоскости на опоре, выполненной в виде вилочной рамы с проемом для задней консольной части стрелы крана и размещенной на подшипнике поворота в горизонтальной плоскости, перемещающегося противовеса расположенного в консольной части стрелы крана, приводов выдвижения телескопической стрелы и перемещения противовеса, а также обеспечения консольной части стрелы крана фиксатором-упором для ее закрепления в вертикальном положении в опоре, выполненной в виде вилочной рамы, обеспечивается расширение диапазона углового поворота стрелы крана в вертикальной плоскости до 90°, а также использование крана в качестве лифта для съемочной аппаратуры при отслеживании перемещающегося на близком расстоянии объекта по вертикальной траектории при кино- телесъемке. Изобретение поясняется чертежами, где на фиг. 1 представлен общий вид телескопического операторского крана; на фиг. 2 - вид сбоку телескопического операторского крана (по стрелке А), Телескопический операторский кран состоит из телескопической выдвижной стрелы 1 с консольной задней частью 2, установленной с помощью подшипников поворота в вертикальной плоскости 3 на опоре 4, выполненной в виде вилочной рамы с проемом для задней консольной части стрелы, размещенной на подшипнике поворота в горизонтальной плоскости 5, перемещающегося по консольной части 2 стрелы противовеса 6, приводов 7 выдвижения телескопической стрелы 1 и перемещения противовеса 6, фиксатораупора 8 для закрепления консольной части стрелы крана в вертикальном положении в опоре 4, выполненной в виде вилочной рамы. Работа телескопического операторского крана в качестве лифта осуществляется следующим образом. С помощью подшипников поворота в вертикальной плоскости 3 собранную стрелу 1 устанавливают в вертикальном положении под углом 90° относительно горизонтальной плоскости, так чтобы задняя консольная часть 2 стрелы крана вошла в проем для задней консольной части стрелы опоры 4. После чего консольную заднюю часть 2 стрелы 1 закрепляют в опоре 4 с помощью фиксатора-упора 8. Закрепленная на конце выдвижной части стрелы 1 съемочная аппаратура 9 с помощью привода 7 выдвижения телескопической стрелы 1 поднимается вверх (или опускается вниз) и производит съемку объекта. Таким образом, данная конструкция телескопического операторского крана позволяет расширить диапазон углового поворота стрелы крана в вертикальной плоскости до 90°, а также использовать кран в качестве лифта для съемочной аппаратуры при съемке с близкого расстояния от траектории вертикально перемещающегося объекта.
