Установка для виробництва вуглекислого газу
Номер патенту: 35850
Опубліковано: 16.04.2001
Автори: Клименко Василь Васильович, Скрипник Олександр Вікторович, Кошурко Володимир Олексійович
Формула / Реферат
Установка, для виробництва вуглекислого газу, що складається з вуглекислотних компресорів, теплообмінників, фільтрів для очищення вуглекислого газу від мастила, кристалізатора для утворення газових гідратів вуглекислого газу, відцентрових насосів, плавильникатідратного шламу, віддільника вуглекислого газу від водяної пари і системи дроселювання, яка відрізняється тим, що містить трубопроводи, теплообмінники, ємність для сатураторного газу, два мастильних фільтри, компресор високого тиску, ємності для розсолу, ємність для конденсату, холодильні машини з мастильними фільтрами, кристалізатор, відцентрові насоси, повітряні крани для вилучення повітря, запірну арматуру, магістральні трубопроводи для подачі стисненого сатураторного газу, для циркуляції розсолу, для циркуляції конденсату, для циркуляції холодильного агенту, вуглекислотний компресор, плавильник гідратів СО2 ·8Н2О, ємність для зберігання вуглекислого газу.
Текст

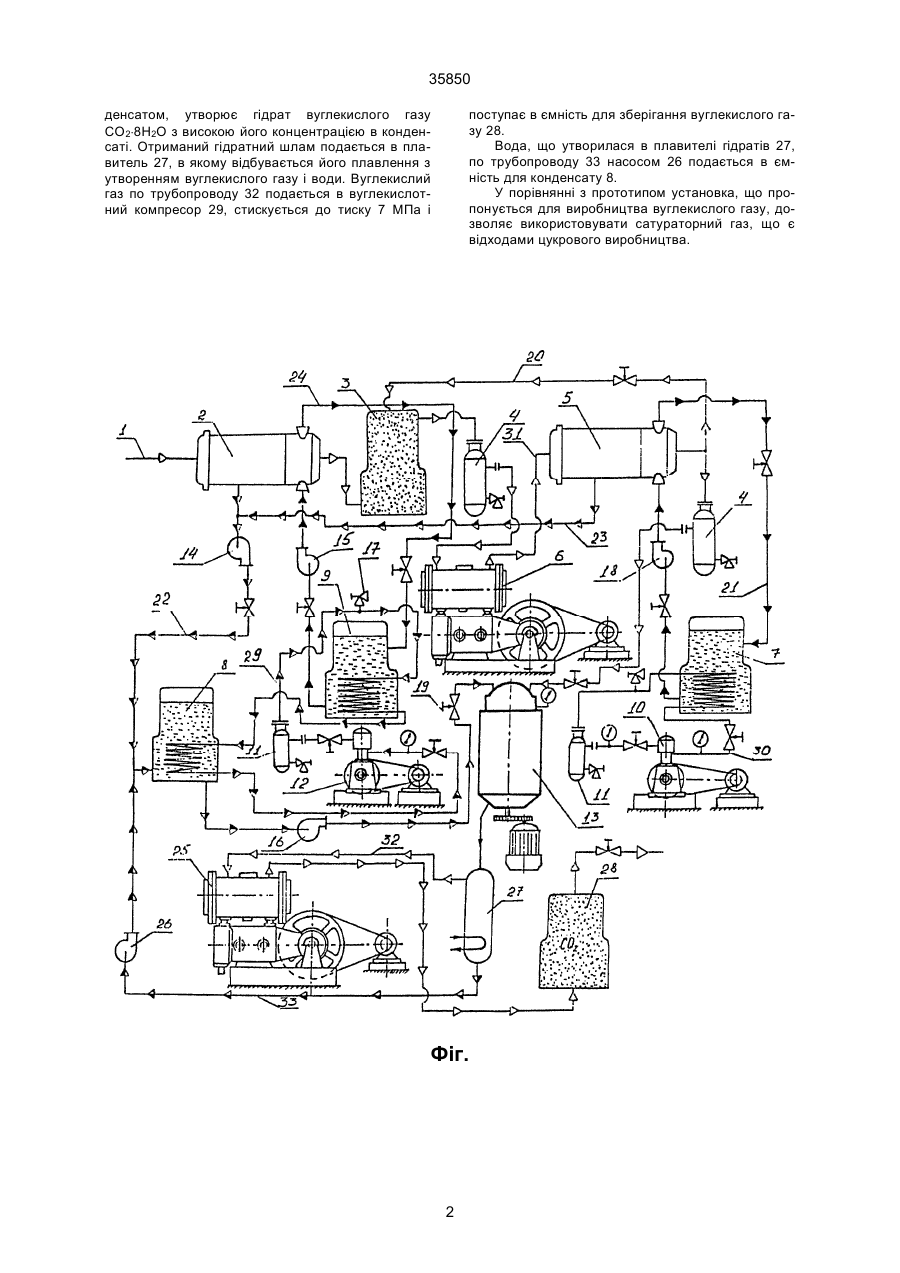

Установка для виробництва вуглекислого газу, що складається з вуглекислотних компресорів, теплообмінників, фільтрів для очищення вуглекислого газу від мастила, кристалізатора для утворення газових гідратів вуглекислого газу, відцентрових насосів, плавильника гідратного шламу, віддільни 35850 поступає в ємність для зберігання вуглекислого газу 28. Вода, що утворилася в плавителі гідратів 27, по трубопроводу 33 насосом 26 подається в ємність для конденсату 8. У порівнянні з прототипом установка, що пропонується для виробництва вуглекислого газу, дозволяє використовувати сатураторний газ, що є відходами цукрового виробництва. денсатом, утворює гідрат вуглекислого газу СО2×8Н2О з високою його концентрацією в конденсаті. Отриманий гідратний шлам подається в плавитель 27, в якому відбувається його плавлення з утворенням вуглекислого газу і води. Вуглекислий газ по трубопроводу 32 подається в вуглекислотний компресор 29, стискується до тиску 7 МПа і Фіг. 2 35850 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for carbon dioxide production
Автори англійськоюSkrypnyk Oleksandr Viktorovych, Koshurko Volodymyr Oleksiiovych, Klymenko Vasyl Vasyliovych
Назва патенту російськоюУстановка для производства углекислого газа
Автори російськоюСкрипник Александр Викторович, Кошурко Владимир Алексеевич, Клименко Василий Васильевич
МПК / Мітки
МПК: F25J 1/00
Мітки: газу, установка, вуглекислого, виробництва
