Компресорна установка для збирання і транспортування нафтового газу

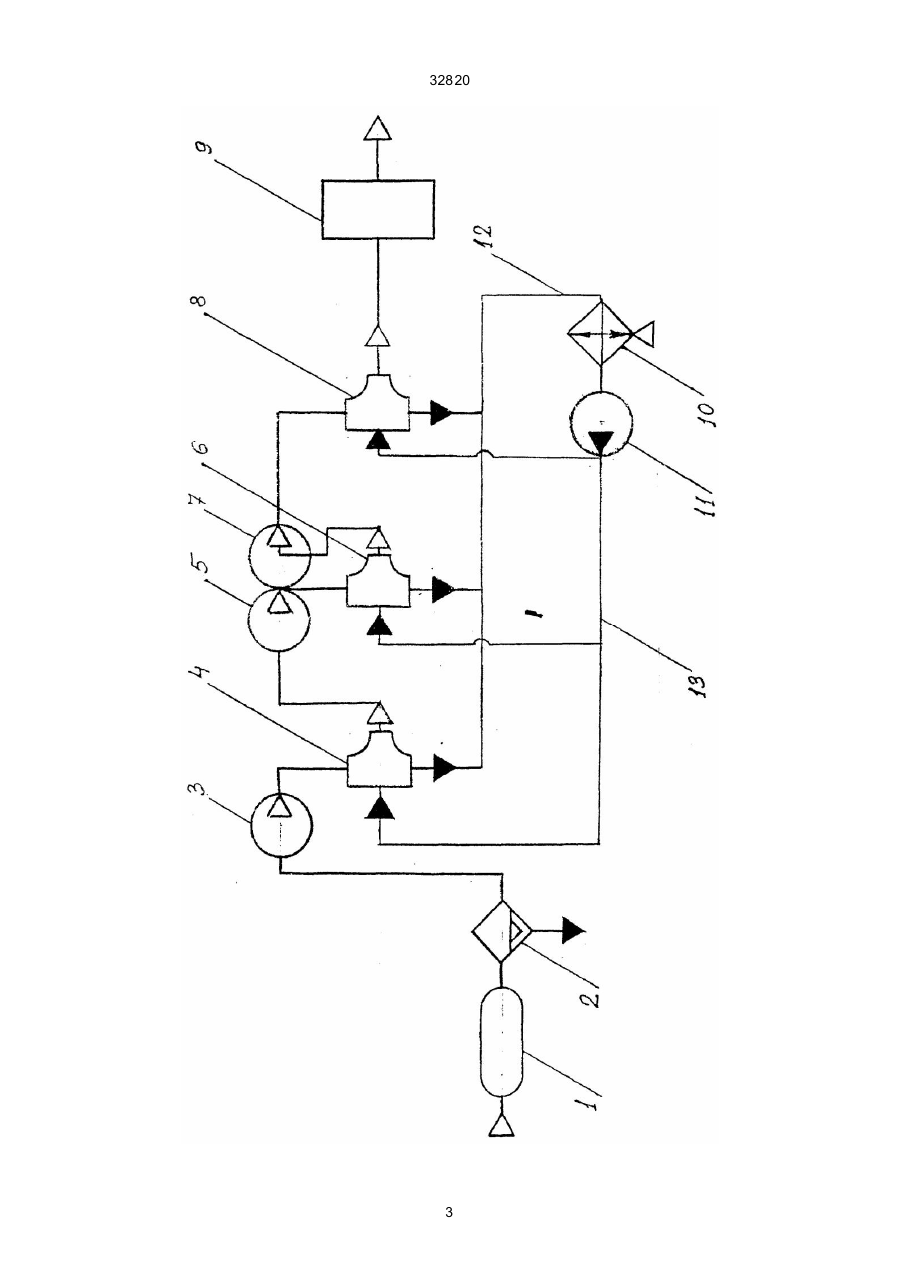

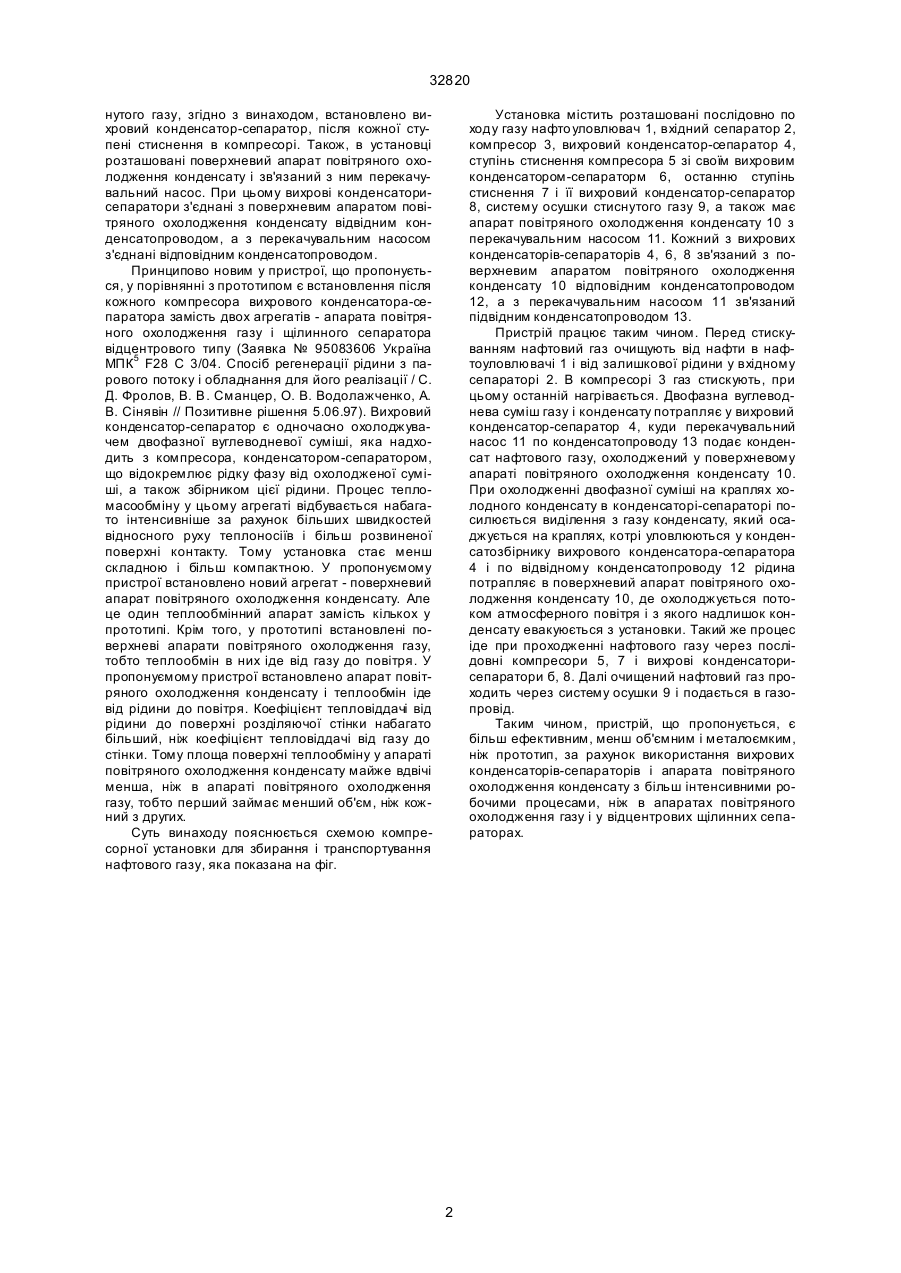

Компресорна установка для збирання і транспортування нафтового газу, що містить розташо 32820 нутого газу, згідно з винаходом, встановлено вихровий конденсатор-сепаратор, після кожної ступені стиснення в компресорі. Також, в установці розташовані поверхневий апарат повітряного охолодження конденсату і зв'язаний з ним перекачувальний насос. При цьому вихрові конденсаторисепаратори з'єднані з поверхневим апаратом повітряного охолодження конденсату відвідним конденсатопроводом, а з перекачувальним насосом з'єднані відповідним конденсатопроводом. Принципово новим у пристрої, що пропонується, у порівнянні з прототипом є встановлення після кожного компресора вихрового конденсатора-сепаратора замість двох агрегатів - апарата повітряного охолодження газу і щілинного сепаратора відцентрового типу (Заявка № 95083606 Україна МПК5 F28 С 3/04. Спосіб регенерації рідини з парового потоку і обладнання для його реалізації / С. Д. Фролов, В. В. Сманцер, О. В. Водолажченко, А. В. Сінявін // Позитивне рішення 5.06.97). Вихровий конденсатор-сепаратор є одночасно охолоджувачем двофазної вуглеводневої суміші, яка надходить з компресора, конденсатором-сепаратором, що відокремлює рідку фазу від охолодженої суміші, а також збірником цієї рідини. Процес тепломасообміну у цьому агрегаті відбувається набагато інтенсивніше за рахунок більших швидкостей відносного руху теплоносіїв і більш розвиненої поверхні контакту. Тому установка стає менш складною і більш компактною. У пропонуємому пристрої встановлено новий агрегат - поверхневий апарат повітряного охолодження конденсату. Але це один теплообмінний апарат замість кількох у прототипі. Крім того, у прототипі встановлені поверхневі апарати повітряного охолодження газу, тобто теплообмін в них іде від газу до повітря. У пропонуємому пристрої встановлено апарат повітряного охолодження конденсату і теплообмін іде від рідини до повітря. Коефіцієнт тепловіддачі від рідини до поверхні розділяючої стінки набагато більший, ніж коефіцієнт тепловіддачі від газу до стінки. Тому площа поверхні теплообміну у апараті повітряного охолодження конденсату майже вдвічі менша, ніж в апараті повітряного охолодження газу, тобто перший займає менший об'єм, ніж кожний з других. Суть винаходу пояснюється схемою компресорної установки для збирання і транспортування нафтового газу, яка показана на фіг. Установка містить розташовані послідовно по ходу газу нафто уловлювач 1, вхідний сепаратор 2, компресор 3, вихровий конденсатор-сепаратор 4, ступінь стиснення компресора 5 зі своїм вихровим конденсатором-сепараторм 6, останню ступінь стиснення 7 і її вихровий конденсатор-сепаратор 8, систему осушки стиснутого газу 9, а також має апарат повітряного охолодження конденсату 10 з перекачувальним насосом 11. Кожний з вихрових конденсаторів-сепараторів 4, 6, 8 зв'язаний з поверхневим апаратом повітряного охолодження конденсату 10 відповідним конденсатопроводом 12, а з перекачувальним насосом 11 зв'язаний підвідним конденсатопроводом 13. Пристрій працює таким чином. Перед стискуванням нафтовий газ очищують від нафти в нафтоуловлювачі 1 і від залишкової рідини у вхідному сепараторі 2. В компресорі 3 газ стискують, при цьому останній нагрівається. Двофазна вуглеводнева суміш газу і конденсату потрапляє у вихровий конденсатор-сепаратор 4, куди перекачувальний насос 11 по конденсатопроводу 13 подає конденсат нафтового газу, охолоджений у поверхневому апараті повітряного охолодження конденсату 10. При охолодженні двофазної суміші на краплях холодного конденсату в конденсаторі-сепараторі посилюється виділення з газу конденсату, який осаджується на краплях, котрі уловлюються у конденсатозбірнику вихрового конденсатора-сепаратора 4 і по відвідному конденсатопроводу 12 рідина потрапляє в поверхневий апарат повітряного охолодження конденсату 10, де охолоджується потоком атмосферного повітря і з якого надлишок конденсату евакуюється з установки. Такий же процес іде при проходженні нафтового газу через послідовні компресори 5, 7 і вихрові конденсаторисепаратори б, 8. Далі очищений нафтовий газ проходить через систему осушки 9 і подається в газопровід. Таким чином, пристрій, що пропонується, є більш ефективним, менш об'ємним і металоємким, ніж прототип, за рахунок використання вихрових конденсаторів-сепараторів і апарата повітряного охолодження конденсату з більш інтенсивними робочими процесами, ніж в апаратах повітряного охолодження газу і у відцентрових щілинних сепараторах. 2 32820 3 32820 ____________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
