Кормороздавач-подрібнювач-змішувач

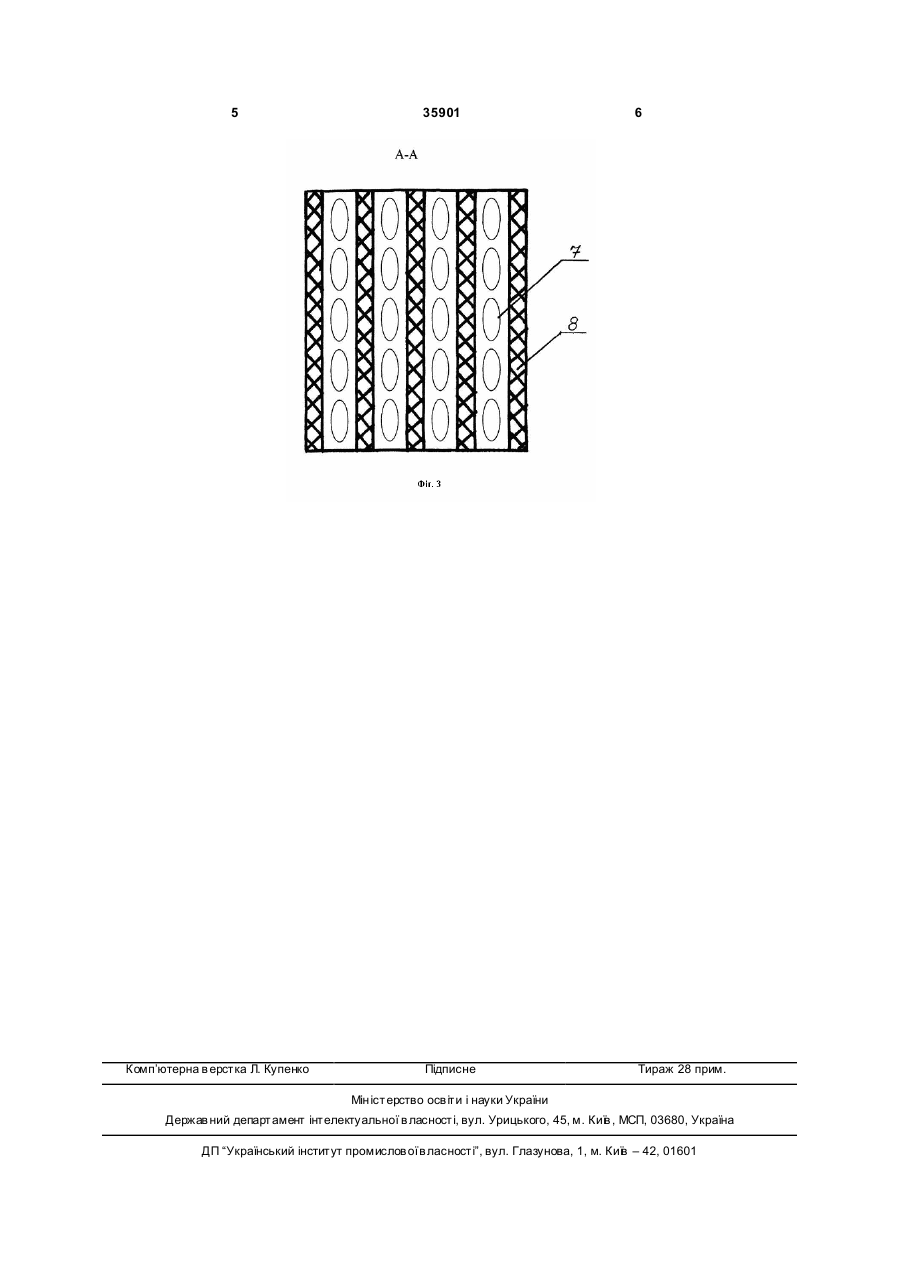

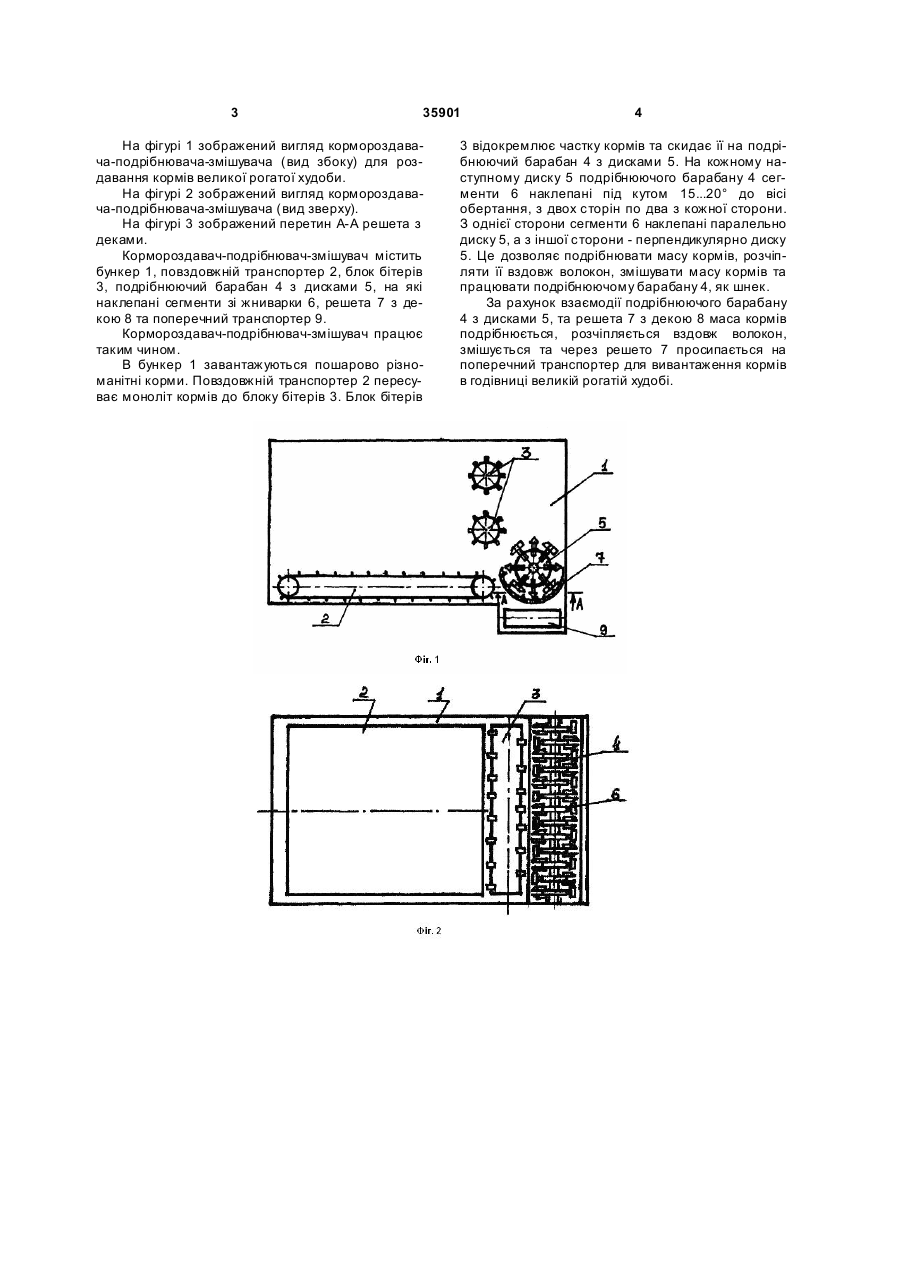

Кормороздавач-подрібнювач-змішувач, що складається з повздовжнього транспортера, блока бітерів та поперечного транспортера, який відрізняється тим, що встановлений подрібнюючий барабан з дисками, на які наклепані по два сегменти з кожної сторони під різним кутом до осі обертання, причому з однієї сторони сегменти наклепані паралельно диску, а з іншої перпендикулярно диску, а під подрібнюючий барабан встановлено решето з деками. (19) (21) u200805387 (22) 24.04.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) БРАГІНЕЦЬ МИКОЛА ВОЛОДИМИРОВИЧ, UA, БРАГІНЕЦЬ АНДРІЙ МИКОЛАЙОВИЧ, UA, БОНДАР ІГОР МИКОЛАЙОВИЧ, U A (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA 3 35901 На фігурі 1 зображений вигляд кормороздавача-подрібнювача-змішувача (вид збоку) для роздавання кормів великої рогатої худоби. На фігурі 2 зображений вигляд кормороздавача-подрібнювача-змішувача (вид зверху). На фігурі 3 зображений перетин А-А решета з деками. Кормороздавач-подрібнювач-змішувач містить бункер 1, повздовжній транспортер 2, блок бітерів 3, подрібнюючий барабан 4 з дисками 5, на які наклепані сегменти зі жниварки 6, решета 7 з декою 8 та поперечний транспортер 9. Кормороздавач-подрібнювач-змішувач працює таким чином. В бункер 1 завантажуються пошарово різноманітні корми. Повздовжній транспортер 2 пересуває моноліт кормів до блоку бітерів 3. Блок бітерів 4 3 відокремлює частку кормів та скидає її на подрібнюючий барабан 4 з дисками 5. На кожному наступному диску 5 подрібнюючого барабану 4 сегменти 6 наклепані під кутом 15...20° до вісі обертання, з двох сторін по два з кожної сторони. З однієї сторони сегменти 6 наклепані паралельно диску 5, а з іншої сторони - перпендикулярно диску 5. Це дозволяє подрібнювати масу кормів, розчіпляти її вздовж волокон, змішувати масу кормів та працювати подрібнюючому барабану 4, як шнек. За рахунок взаємодії подрібнюючого барабану 4 з дисками 5, та решета 7 з декою 8 маса кормів подрібнюється, розчіпляється вздовж волокон, змішується та через решето 7 просипається на поперечний транспортер для вивантаження кормів в годівниці великій рогатій худобі. 5 Комп’ютерна в ерстка Л. Купенко 35901 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
