Тукоспрямовувач конусного відцентрового пристрою для поверхневого внесення туків

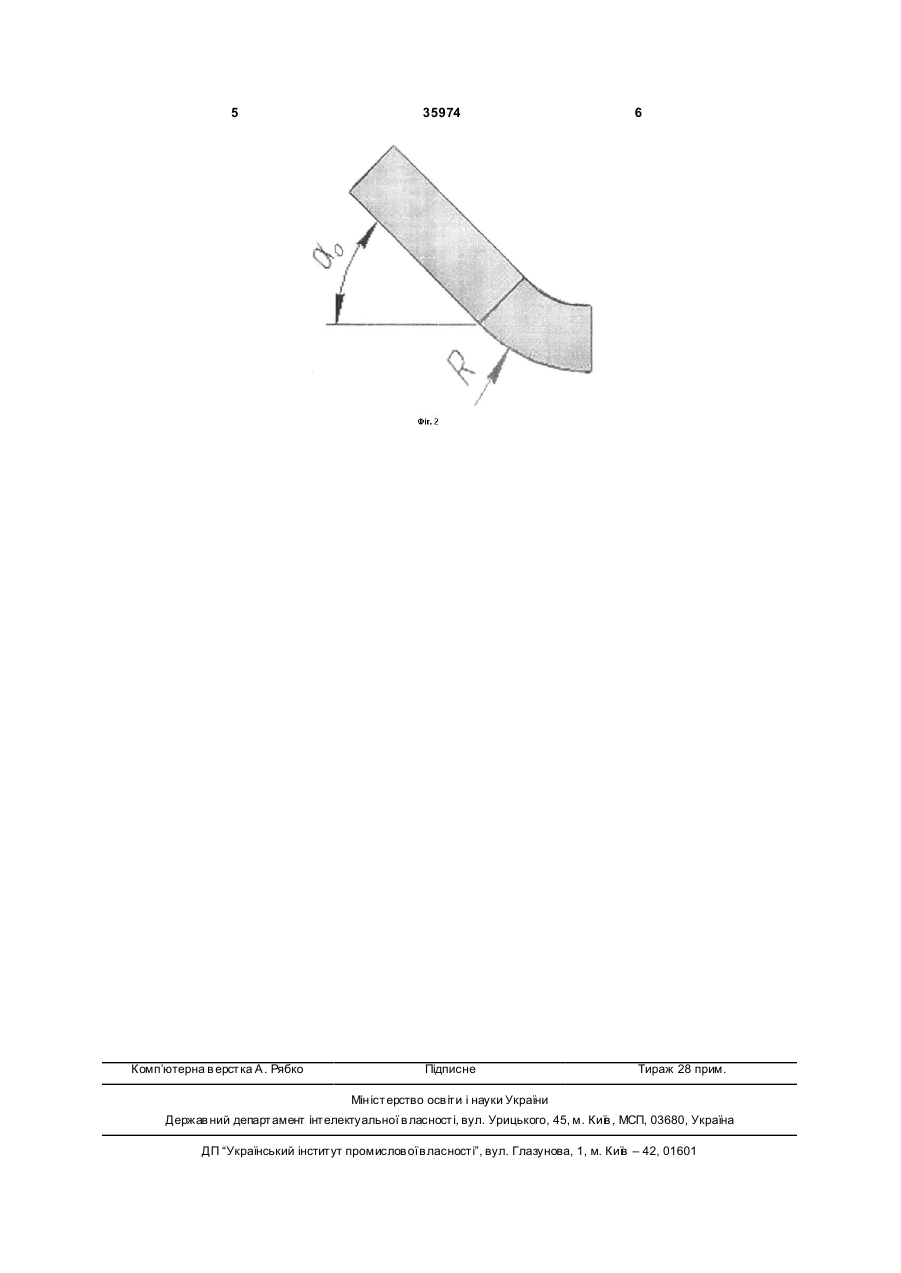

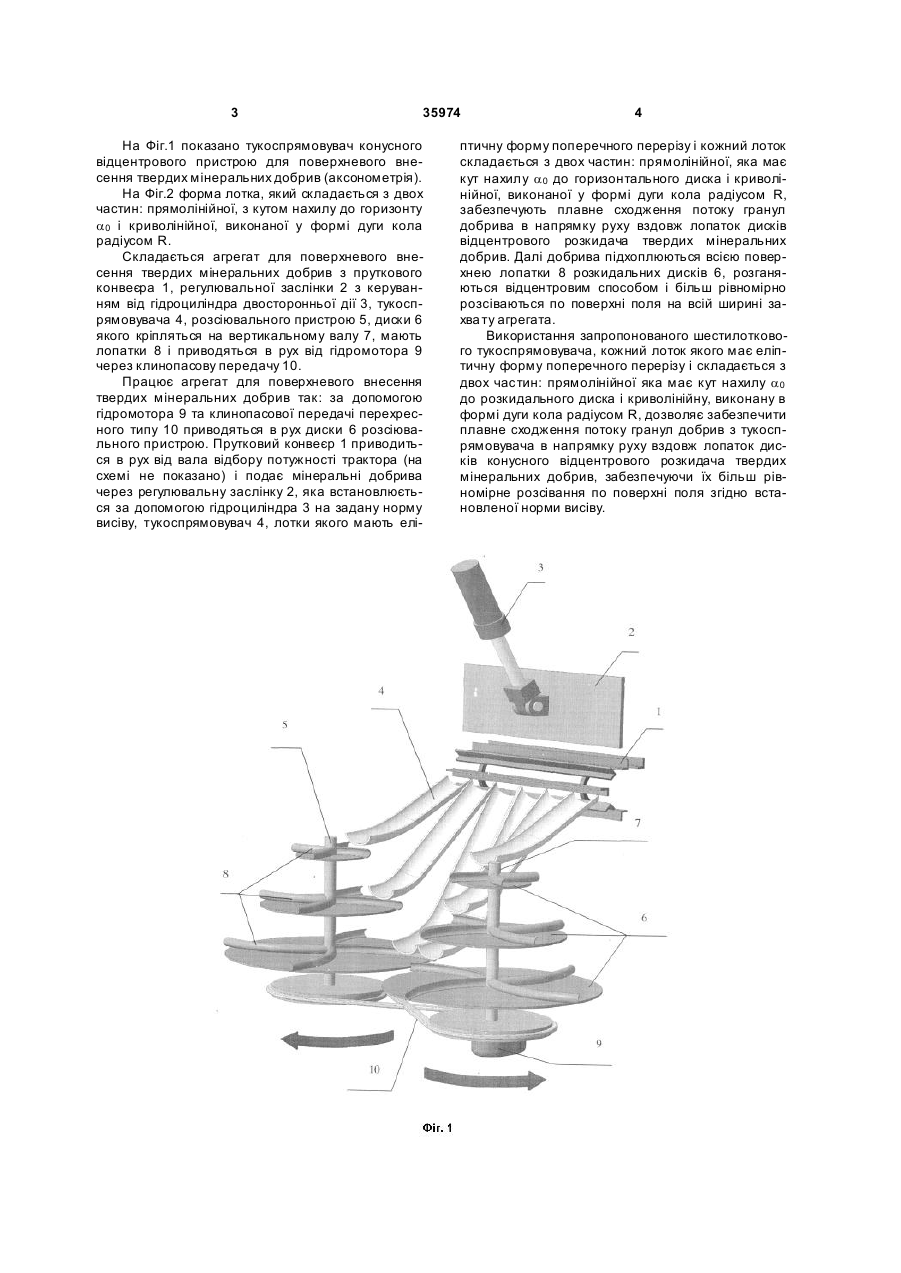

Тукоспрямовувач конусного відцентрового пристрою для поверхневого внесення туків, що включає прутковий конвеєр, регулювальну заслінку з керуванням від гідроциліндра двосторонньої дії, а встановлений під конвеєром тукоспрямовувач складається з шести різних за довжиною, при 3 35974 На Фіг.1 показано тукоспрямовувач конусного відцентрового пристрою для поверхневого внесення твердих мінеральних добрив (аксонометрія). На Фіг.2 форма лотка, який складається з двох частин: прямолінійної, з кутом нахилу до горизонту a 0 і криволінійної, виконаної у формі дуги кола радіусом R. Складається агрегат для поверхневого внесення твердих мінеральних добрив з пруткового конвеєра 1, регулювальної заслінки 2 з керуванням від гідроциліндра двосторонньої дії 3, тукоспрямовувача 4, розсіювального пристрою 5, диски 6 якого кріпляться на вертикальному валу 7, мають лопатки 8 і приводяться в рух від гідромотора 9 через клинопасову передачу 10. Працює агрегат для поверхневого внесення твердих мінеральних добрив так: за допомогою гідромотора 9 та клинопасової передачі перехресного типу 10 приводяться в рух диски 6 розсіювального пристрою. Прутковий конвеєр 1 приводиться в рух від вала відбору потужності трактора (на схемі не показано) і подає мінеральні добрива через регулювальну заслінку 2, яка встановлюється за допомогою гідроциліндра 3 на задану норму висіву, тукоспрямовувач 4, лотки якого мають елі 4 птичну форму поперечного перерізу і кожний лоток складається з двох частин: прямолінійної, яка має кут нахилу a 0 до горизонтального диска і криволінійної, виконаної у формі дуги кола радіусом R, забезпечують плавне сходження потоку гранул добрива в напрямку руху вздовж лопаток дисків відцентрового розкидача твердих мінеральних добрив. Далі добрива підхоплюються всією поверхнею лопатки 8 розкидальних дисків 6, розганяються відцентровим способом і більш рівномірно розсіваються по поверхні поля на всій ширині захва ту агрегата. Використання запропонованого шестилоткового тукоспрямовувача, кожний лоток якого має еліптичну форму поперечного перерізу і складається з двох частин: прямолінійної яка має кут нахилу a 0 до розкидального диска і криволінійну, виконану в формі дуги кола радіусом R, дозволяє забезпечити плавне сходження потоку гранул добрив з тукоспрямовувача в напрямку руху вздовж лопаток дисків конусного відцентрового розкидача твердих мінеральних добрив, забезпечуючи їх більш рівномірне розсівання по поверхні поля згідно встановленої норми висіву. 5 Комп’ютерна в ерстка А. Рябко 35974 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
