Робочий орган конусного відцентрового пристрою для поверхневого внесення туків
Номер патенту: 30780
Опубліковано: 11.03.2008
Автори: Дитюк Анатолій Іванович, Ловейкін Вячеслав Сергійович
Формула / Реферат
Робочий орган конусного відцентрового пристрою для поверхневого внесення туків, що містить прутковий конвеєр, регулювальну заслінку з керуванням від гідроциліндра двосторонньої дії, встановлені під прутковим конвеєром тукоспрямовувач і два відцентрові робочі органи, кожний з яких складається з трьох різних за діаметром розкидальних дисків, закріплених на вертикальному валу з приводом від гідромотора через клинопасову передачу, а тукоспрямовувач складається з шести різних по довжині, прикріплених під різними кутами нахилу до дисків автономних лотків, з можливістю спрямовування туків на розкидальні диски згідно з встановленою нормою внесення, який відрізняється тим, що кожний розкидальний диск оснащений чотирма радіальними рівнорозміщеними криволінійними лопатками параболічної форми, які виступають за межі диска на величину своєї висоти над його площиною.
Текст

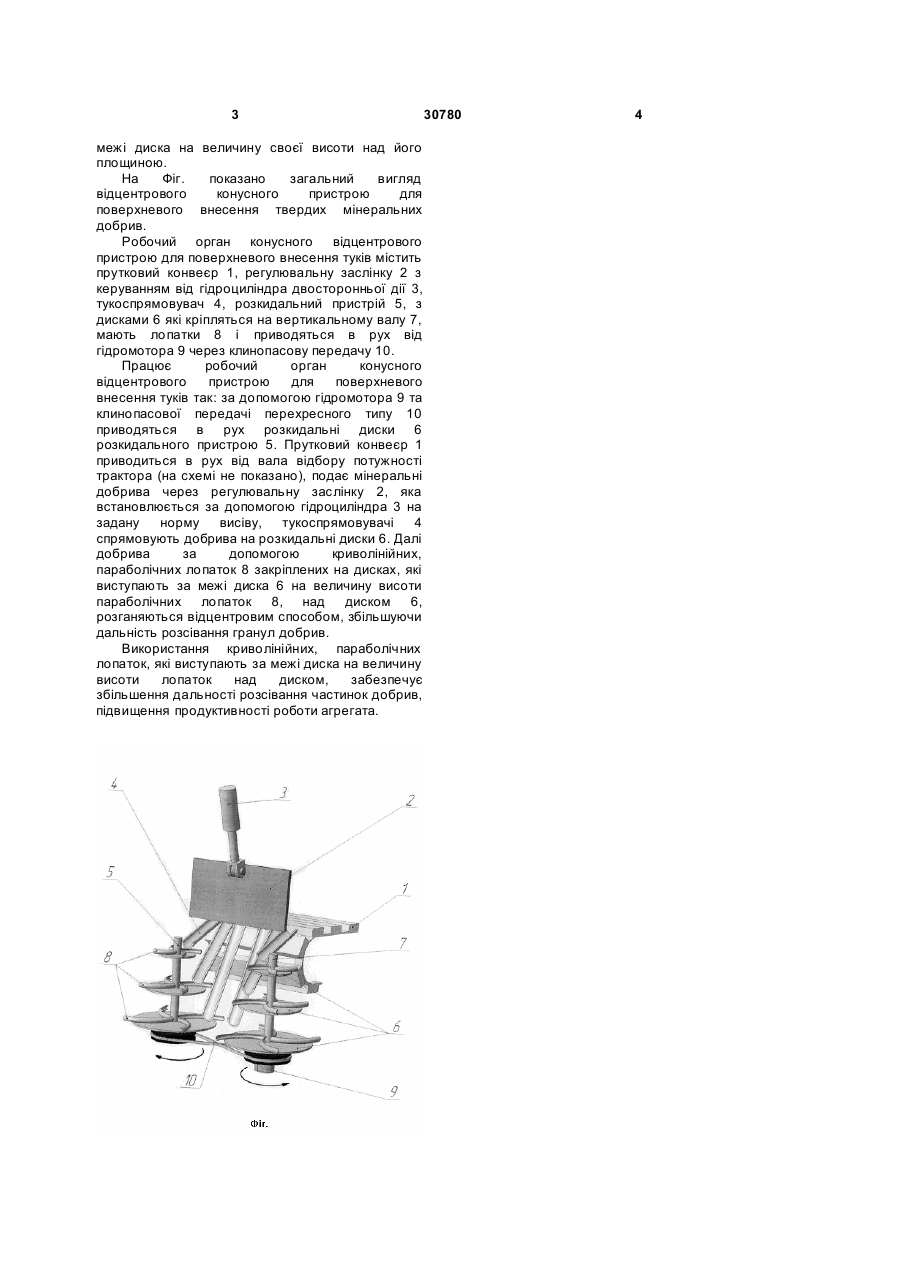

Робочий орган конусного відцентрового пристрою для поверхневого внесення туків, що містить прутковий конвеєр, регулювальну заслінку з керуванням від гідроциліндра двосторонньої дії, встановлені під прутковим конвеєром тукоспрямовувач і два відцентрові робочі органи, 3 межі диска на величину своєї висоти над його площиною. На Фіг. показано загальний вигляд відцентрового конусного пристрою для поверхневого внесення твердих мінеральних добрив. Робочий орган конусного відцентрового пристрою для поверхневого внесення туків містить прутковий конвеєр 1, регулювальну заслінку 2 з керуванням від гідроциліндра двосторонньої дії 3, тукоспрямовувач 4, розкидальний пристрій 5, з дисками 6 які кріпляться на вертикальному валу 7, мають лопатки 8 і приводяться в рух від гідромотора 9 через клинопасову передачу 10. Працює робочий орган конусного відцентрового пристрою для поверхневого внесення туків так: за допомогою гідромотора 9 та клинопасової передачі перехресного типу 10 приводяться в рух розкидальні диски 6 розкидального пристрою 5. Прутковий конвеєр 1 приводиться в рух від вала відбору потужності трактора (на схемі не показано), подає мінеральні добрива через регулювальну заслінку 2, яка встановлюється за допомогою гідроциліндра 3 на задану норму висіву, тукоспрямовувачі 4 спрямовують добрива на розкидальні диски 6. Далі добрива за допомогою криволінійних, параболічних лопаток 8 закріплених на дисках, які виступають за межі диска 6 на величину висоти параболічних лопаток 8, над диском 6, розганяються відцентровим способом, збільшуючи дальність розсівання гранул добрив. Використання криволінійних, параболічних лопаток, які виступають за межі диска на величину висоти лопаток над диском, забезпечує збільшення дальності розсівання частинок добрив, підвищення продуктивності роботи агрегата. 30780 4
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking element of cone centrifugal device for surface application of fertilizers
Автори англійськоюDytiuk Anatolii Ivanovych, Loveikin Viacheslav Serhiiovych
Назва патенту російськоюРабочий орган конусного центробежного устройства для поверхностного внесения туков
Автори російськоюДитюк Анатолий Иванович, Ловейкин Вячеслав Сергеевич
МПК / Мітки
МПК: A01C 15/00
Мітки: орган, туків, відцентрового, робочий, конусного, поверхневого, пристрою, внесення
Код посилання
<a href="https://ua.patents.su/2-30780-robochijj-organ-konusnogo-vidcentrovogo-pristroyu-dlya-poverkhnevogo-vnesennya-tukiv.html" target="_blank" rel="follow" title="База патентів України">Робочий орган конусного відцентрового пристрою для поверхневого внесення туків</a>
Робочий орган відцентрового розкидача сипких речовин
Номер патенту: 68894
Опубліковано: 16.08.2004
Автор: Єременок Іван Васильович
МПК: A01C 17/00
Мітки: речовин, відцентрового, робочий, розкидача, сипких, орган
Формула / Реферат:
Робочий орган відцентрового розкидача сипких речовин, що містить декілька обертових зв'язаних між собою дисків з розміщеними на них прямолінійними лопатками та дозатор потоку на кожен із дисків, причому нижній диск виконаний суцільним, а верхні диски мають в центрі отвори, який відрізняється тим, що лопатки верхнього диска розміщені радіально, а лопатки нижніх дисків нахилені за напрямом обертання робочого органа із збільшенням кута нахилу...
Пристрій для поверхневого внесення твердих мінеральних добрив
Номер патенту: 23978
Опубліковано: 11.06.2007
Автори: Дитюк Анатолій Іванович, Ловейкін Вячеслав Сергійович, Ярошенко Володимир Федорович
МПК: A01C 15/00
Мітки: внесення, мінеральних, добрив, пристрій, поверхневого, твердих
Формула / Реферат:
Пристрій для поверхневого внесення твердих мінеральних добрив, який містить прутковий конвеєр, регулювальну заслінку з керуванням від гідроциліндра двосторонньої дії, тукоспрямовувач та розсіваючі диски з гідроприводом, який відрізняється тим, що пристрій має два конусні відцентрові робочі органи, кожний з яких складається із трьох різних за діаметром розсіювальних дисків, закріплених на вертикальному валу.
Робочий орган для локального внесення мінеральних добрив
Номер патенту: 3724
Опубліковано: 15.12.2004
Автори: Дейкун Віктор Анатолійович, Васильковський Олексій Михайлович, Сало Василь Михайлович
МПК: A01C 19/00, A01C 17/00
Мітки: орган, мінеральних, внесення, локального, добрив, робочий
Формула / Реферат:
Робочий орган для локального внесення мінеральних добрив, що містить стояк, важку культиваторну лапу, тукопровід та розподільник, розташований в підлаповому просторі, який відрізняється тим, що розподільник має форму конуса, встановлений в підлаповому просторі віссю перпендикулярно напрямку потоку добрив на виході з тукопроводу і закріплений основою до задньої стінки тукопроводу.
Робочий орган відцентрового розкидувача мінеральних добрив
Номер патенту: 12180
Опубліковано: 25.12.1996
Автори: Готліб Євген Олександрович, Шестаков Володимир Єгорович, Шамрай Владислав Іванович, Ковшик Михайло Венедіктович, Гордінский Олександр Анатолієвич
МПК: A01C 17/00
Мітки: відцентрового, орган, розкидувача, добрив, робочий, мінеральних
Формула / Реферат:
Рабочий орган центробежного разбрасывателя минеральных удобрений, содержащий центробежный диск с лопатками и крышку с загрузочной горловиной, отличающийся тем, что, с целью регулирования ширины рассева удобрений путем изменения зоны их подачи, крышка установлена с возможностью поворота и фиксации относительно оси центробежного диска и снабжена, по меньшей мере, одной дополнительной загрузочной горловиной.
Відцентровий робочий орган для розкидання сипких матеріалів
Номер патенту: 68895
Опубліковано: 16.08.2004
Автор: Єременок Іван Васильович
МПК: A01C 17/00
Мітки: матеріалів, робочий, розкидання, орган, сипких, відцентровий
Формула / Реферат:
Відцентровий робочий орган для розкидання сипких матеріалів, що містить привідний вал, диск з каналами, утвореними нерухомими секційними циліндричними лопатками, периферійна секція кожної лопатки встановлена шарнірно і кінематично зв'язана з валом диска, який відрізняється тим, що канали нерухомих секційних лопаток оточені стінками живильної камери, а в рухомій трубці периферійної секції закріплено спіральні витки, які входять в канали...
