Пристрій для визначення температури теплового самонагрівання речовин і матеріалів

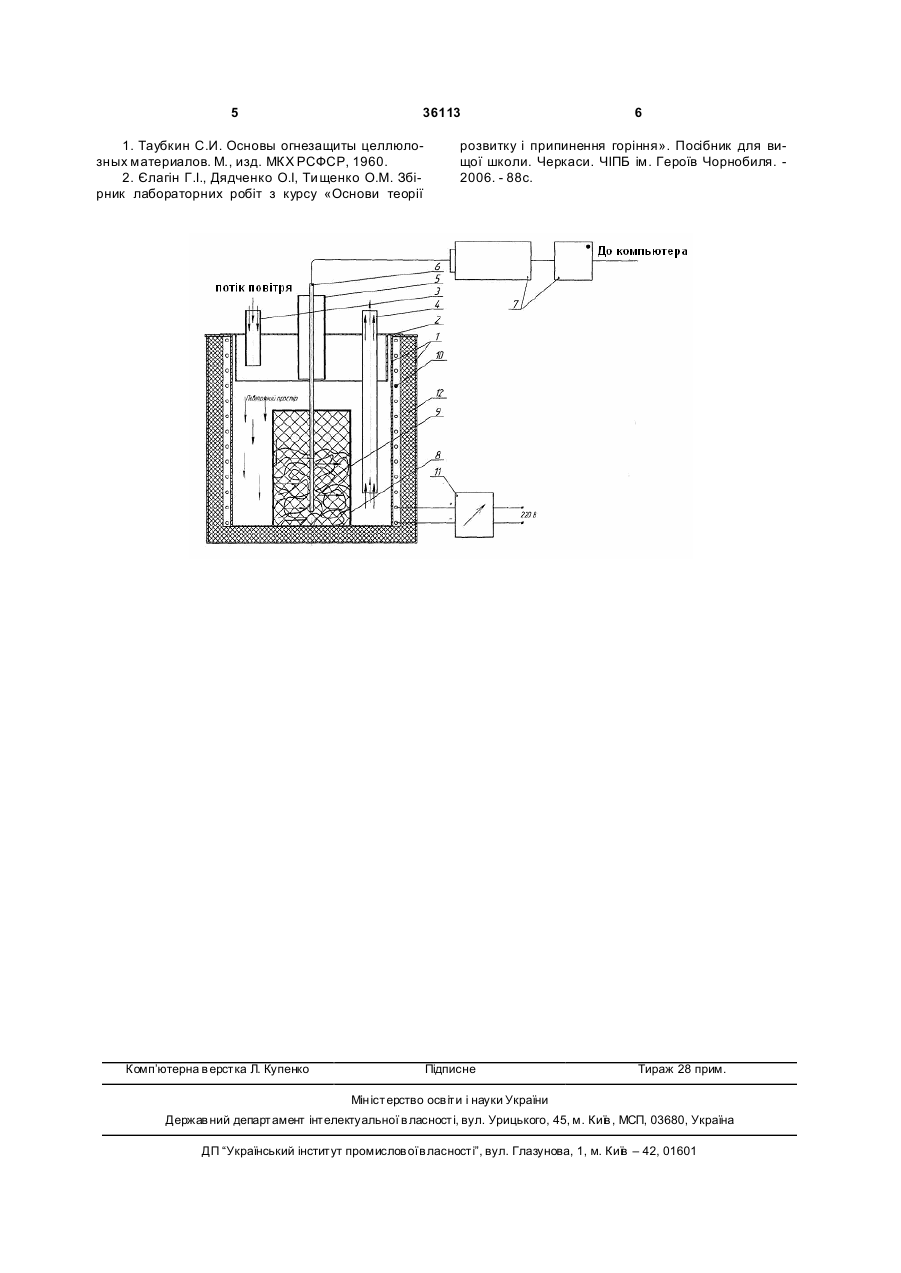

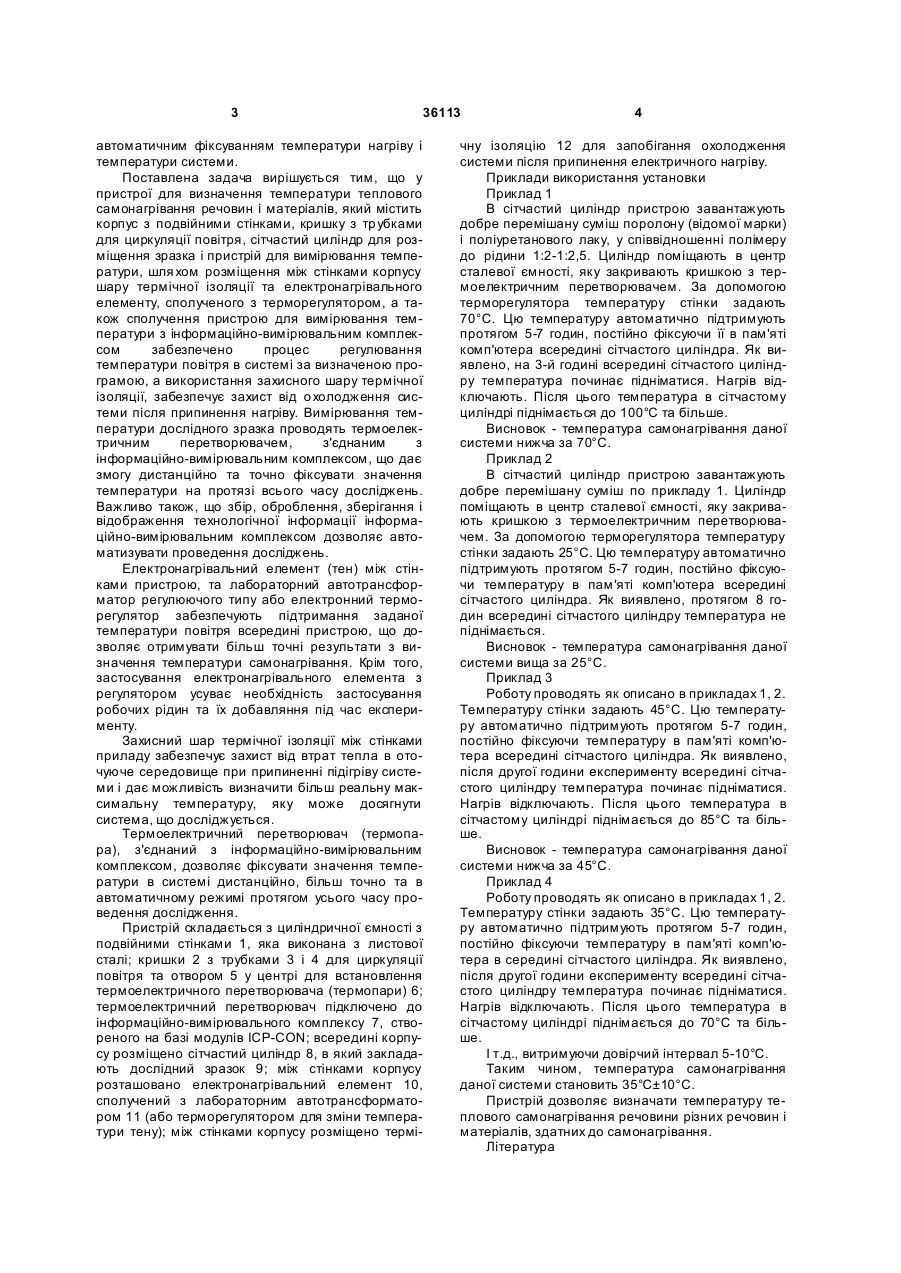

Пристрій для визначення температури теплового самонагрівання речовин і матеріалів, що міс 3 36113 автоматичним фіксуванням температури нагріву і температури системи. Поставлена задача вирішується тим, що у пристрої для визначення температури теплового самонагрівання речовин і матеріалів, який містить корпус з подвійними стінками, кришку з тр убками для циркуляції повітря, сітчастий циліндр для розміщення зразка і пристрій для вимірювання температури, шля хом розміщення між стінками корпусу шару термічної ізоляції та електронагрівального елементу, сполученого з терморегулятором, а також сполучення пристрою для вимірювання температури з інформаційно-вимірювальним комплексом забезпечено процес регулювання температури повітря в системі за визначеною програмою, а використання захисного шару термічної ізоляції, забезпечує захист від о холодження системи після припинення нагріву. Вимірювання температури дослідного зразка проводять термоелектричним перетворювачем, з'єднаним з інформаційно-вимірювальним комплексом, що дає змогу дистанційно та точно фіксувати значення температури на протязі всього часу досліджень. Важливо також, що збір, оброблення, зберігання і відображення технологічної інформації інформаційно-вимірювальним комплексом дозволяє автоматизувати проведення досліджень. Електронагрівальний елемент (тен) між стінками пристрою, та лабораторний автотрансформатор регулюючого типу або електронний терморегулятор забезпечують підтримання заданої температури повітря всередині пристрою, що дозволяє отримувати більш точні результати з визначення температури самонагрівання. Крім того, застосування електронагрівального елемента з регулятором усуває необхідність застосування робочих рідин та їх добавляння під час експерименту. Захисний шар термічної ізоляції між стінками приладу забезпечує захист від втрат тепла в оточуюче середовище при припиненні підігріву системи і дає можливість визначити більш реальну максимальну температуру, яку може досягнути система, що досліджується. Термоелектричний перетворювач (термопара), з'єднаний з інформаційно-вимірювальним комплексом, дозволяє фіксувати значення температури в системі дистанційно, більш точно та в автоматичному режимі протягом усього часу проведення дослідження. Пристрій складається з циліндричної ємності з подвійними стінками 1, яка виконана з листової сталі; кришки 2 з трубками 3 і 4 для циркуляції повітря та отвором 5 у центрі для встановлення термоелектричного перетворювача (термопари) 6; термоелектричний перетворювач підключено до інформаційно-вимірювального комплексу 7, створеного на базі модулів ICP-CON; всередині корпусу розміщено сітчастий циліндр 8, в який закладають дослідний зразок 9; між стінками корпусу розташовано електронагрівальний елемент 10, сполучений з лабораторним автотрансформатором 11 (або терморегулятором для зміни температури тену); між стінками корпусу розміщено термі 4 чну ізоляцію 12 для запобігання охолодження системи після припинення електричного нагріву. Приклади використання установки Приклад 1 В сітчастий циліндр пристрою завантажують добре перемішану суміш поролону (відомої марки) і поліуретанового лаку, у співвідношенні полімеру до рідини 1:2-1:2,5. Циліндр поміщають в центр сталевої ємності, яку закривають кришкою з термоелектричним перетворювачем. За допомогою терморегулятора температуру стінки задають 70°С. Цю температуру автоматично підтримують протягом 5-7 годин, постійно фіксуючи її в пам'яті комп'ютера всередині сітчастого циліндра. Як виявлено, на 3-й годині всередині сітчастого циліндру температура починає підніматися. Нагрів відключають. Після цього температура в сітчастому циліндрі піднімається до 100°С та більше. Висновок - температура самонагрівання даної системи нижча за 70°С. Приклад 2 В сітчастий циліндр пристрою завантажують добре перемішану суміш по прикладу 1. Циліндр поміщають в центр сталевої ємності, яку закривають кришкою з термоелектричним перетворювачем. За допомогою терморегулятора температуру стінки задають 25°С. Цю температуру автоматично підтримують протягом 5-7 годин, постійно фіксуючи температуру в пам'яті комп'ютера всередині сітчастого циліндра. Як виявлено, протягом 8 годин всередині сітчастого циліндру температура не піднімається. Висновок - температура самонагрівання даної системи вища за 25°С. Приклад 3 Роботу проводять як описано в прикладах 1, 2. Температуру стінки задають 45°С. Цю температуру автоматично підтримують протягом 5-7 годин, постійно фіксуючи температуру в пам'яті комп'ютера всередині сітчастого циліндра. Як виявлено, після другої години експерименту всередині сітчастого циліндру температура починає підніматися. Нагрів відключають. Після цього температура в сітчастому циліндрі піднімається до 85°С та більше. Висновок - температура самонагрівання даної системи нижча за 45°С. Приклад 4 Роботу проводять як описано в прикладах 1, 2. Температуру стінки задають 35°С. Цю температуру автоматично підтримують протягом 5-7 годин, постійно фіксуючи температуру в пам'яті комп'ютера в середині сітчастого циліндра. Як виявлено, після другої години експерименту всередині сітчастого циліндру температура починає підніматися. Нагрів відключають. Після цього температура в сітчастому циліндрі піднімається до 70°С та більше. І т.д., витримуючи довірчий інтервал 5-10°С. Таким чином, температура самонагрівання даної системи становить 35°С±10°С. Пристрій дозволяє визначати температуру теплового самонагрівання речовини різних речовин і матеріалів, здатних до самонагрівання. Література 5 36113 1. Таубкин С.И. Основы огнезащиты целлюлозных материалов. М., изд. МКХ РСФСР, 1960. 2. Єлагін Г.І., Дядченко О.І, Ти щенко О.М. Збірник лабораторних робіт з курсу «Основи теорії Комп’ютерна в ерстка Л. Купенко 6 розвитку і припинення горіння». Посібник для вищої школи. Черкаси. ЧІПБ ім. Героїв Чорнобиля. 2006. - 88с. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
