Регулятор витрати

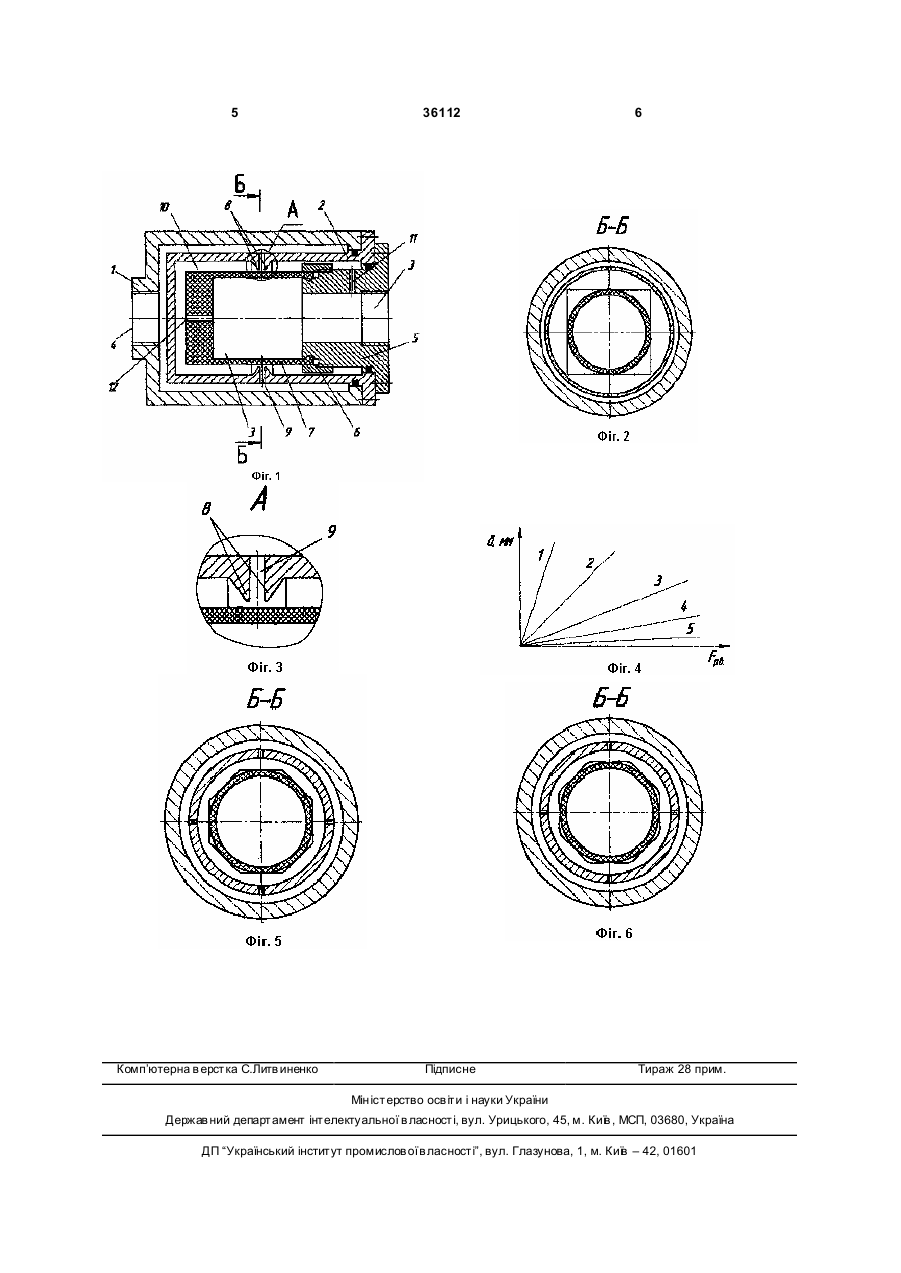

Регулятор витрати, що складається з концентрично встановлених корпусу та втулки, що утворюють вхідну та ви хідну порожнини, на циліндричній поверхні втулки виконані радіальні канали, запірно-регулюючий пружний орган, встановлений у вхідній порожнині, виконаний у вигляді тонкостінного стакана, на дні якого розміщено регулю 3 36112 В якості прототипу пропонується регулятор витрати [авт. свідоцтво СРСР №752240, Бюл. №28, 1978, М. Кл.3 G05D7/01], який складається з концентрично встановлених корпуса та втулки, що утворюють вхідну та ви хідну порожнини, на циліндричній поверхні втулки виконані радіальні канали, запірно-регулюючий пружний орган встановлений у вхідній порожнині, виконаний у вигляді тонкостінного стакана з виконаним в його дні дросельним отвором та регулювальним гвинтом, стінки якого утворюють з кільцевими виступами, виконаними на внутрішній поверхні втулки, і радіальними каналами регулюючі дроселі, а порожнина між втулкою та тонкостінним стаканом через постійний дросель, який розміщено на осерді, зв'язана з вхідною порожниною. В середині тонкостінного стакана розміщена налагоджувальна пружина, причому об'єм порожнини, розміщений між втулкою та тонкостінним стаканом, більше об'єму вхідної порожнини. Недоліком конструкції регулятора витрати є складність регулювання витрати в діапазоні малих значень витрати, що викликано концентричною формою робочого вікна, яке утворилось між запірно-регулюючим пружним органом та кільцевими виступами на внутрішній поверхні втулки. Тому при виникненні керуючого сигналу у ви гляді зміни перепаду тиску на постійному дроселі, змінний дросель повинен відреагувати зміною робочого вікна. А так як у такому конструктивному виконанні залежність площі змінного дроселя від величини деформації еластичного елемента має дуже круту характеристику (див. Фіг.4), тому регулювання в зоні малих витрат досить проблематичне. В основу корисної моделі поставлена задача створення регулятора витрати в якому за рахунок зміни форми елементів досягається можливість більш точного регулювання величиною потоку в діапазоні малих витрат, що призводить до розширення функціональних можливостей та більш точного регулювання витрат в більш широких діапазонах. Поставлена задача вирішується тим, що концентрично встановлені корпус та втулка, що утворюють вхідну та ви хідну порожнини, на циліндричній поверхні втулки виконані радіальні канали, запірно-регулюючий пружний орган встановлений у вхідній порожнині, виконаний у вигляді тонкостінного стакана на дні якого розміщено регулювальний гвинт, стінки тонкостінного стакана утворюють з кільцевими виступами, виконаними на 4 внутрішній поверхні втулки, і радіальними каналами регулюючі дроселі, а порожнина між втулкою та тонкостінним стаканом через дросель, який розміщено на осерді, зв'язана з вхідною порожниною, для зміни жорсткості в середині тонкостінного стакана розміщена налагоджувальна пружина, причому об'єм порожнини, розміщений між втулкою та тонкостінним стаканом, більше об'єму вхідної порожнини, а кільцеві виступи на внутрішній поверхні втулки виконані у вигляді багатогранника. На Фіг.1 - схематично зображено регулятор витрати; на Фіг.2 - зображено чотиригранну форму кільцевих виступів; на Фіг.3 - зображено радіальні канали; на Фіг.4 - зображено залежність витрати від площі робочого вікна; на Фіг.5 - зображено восьмигранну форму кільцевих виступів; на Фіг.6 - зображено криволінійну форму кільцевих виступів. Регулятор витрати складається з корпуса 1, всередині якого розміщена втулка 2, вхідна 3 і вихідна 4 порожнини та осердя 5. До регулятора витрати за допомогою гайки 6 приєднано пружний запірно-регулюючий орган 7, виконаний у вигляді тонкостінного стакана, що утворює контакт своєю середньою частиною зовнішньої поверхні та кільцевими виступами 8 внутрішньої поверхні втулки та радіальними каналами 9. Порожнина 10 зв'язана з вхідною порожниною 3 через регульований дросель 11. Для регулювання жорсткості стакана в радіальному напрямі застосовується пружина 12 та регулювальний гвинт 13. Пристрій працює наступним чином. У сталому режимі регулятор витрати підтримує певну постійну витрату на виході. При подачі на його вхід збурюючої дії виникає перепад тиску на дроселі 11, що призводить до порушення рівноваги сил на запірно-регулюючому пружному органі 7 в результаті чого він деформується і змінює площу робочого вікна із кільцевими виступами 8, як наслідок витрата з порожнини 3 через дросель 11 в порожнину 10, що утворена між втулкою 2 та тонкостінним стаканом 7, який закріплено на осерді 5 гайкою 6, з якої через радіальні канали 9 потрапляє в порожнину 4, утворену корпусом 1 та втулкою 2, на виході залишається постійною. В процесі роботи пристрою відбувається регулювання чутливості пружного запірно-регулюючого органу 7 регулювальним гвинтом 13 через пружину 12. 5 Комп’ютерна в ерстка C.Литв иненко 36112 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
