Генератор газів

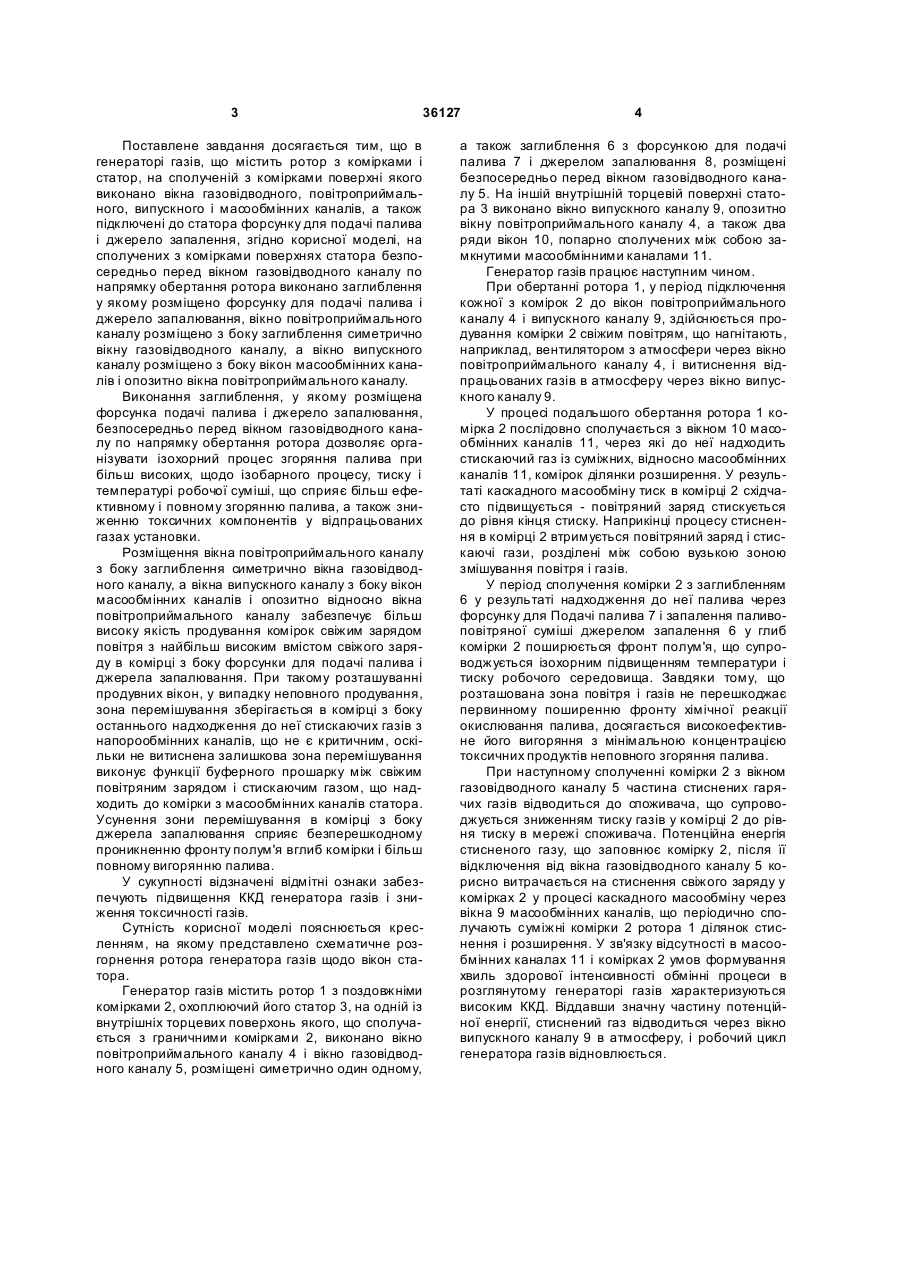

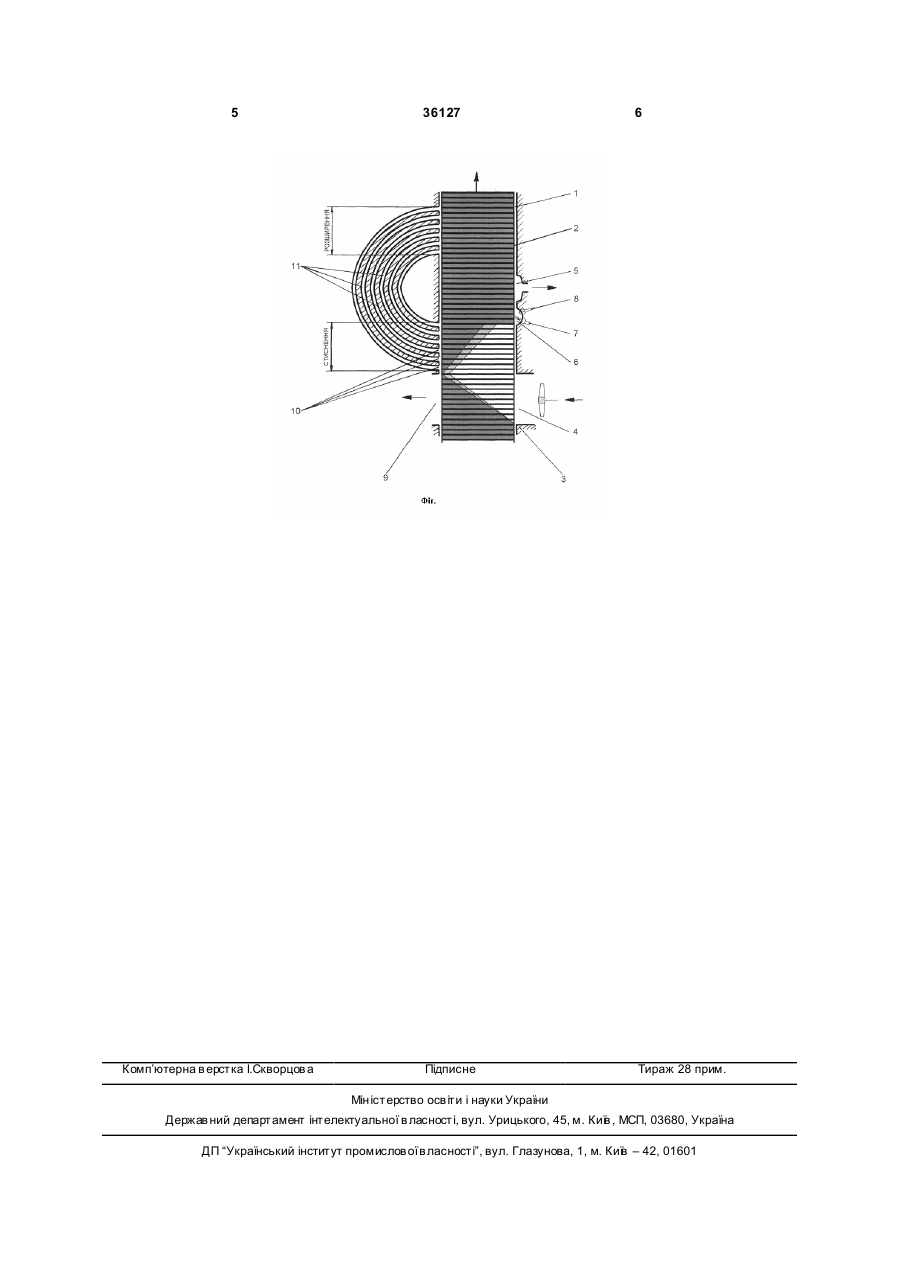

1. Генератор газів, що містить ротор з комірками і статор, на сполучених з комірками поверхнях статора виконано вікна газовідвідного, повітроприймального, випускного і масообмінних каналів, а також підключені до статора форсунку 3 36127 Поставлене завдання досягається тим, що в генераторі газів, що містить ротор з комірками і статор, на сполученій з комірками поверхні якого виконано вікна газовідводного, повітроприймального, випускного і масообмінних каналів, а також підключені до статора форсунку для подачі палива і джерело запалення, згідно корисної моделі, на сполучених з комірками поверхнях статора безпосередньо перед вікном газовідводного каналу по напрямку обертання ротора виконано заглиблення у якому розміщено форсунку для подачі палива і джерело запалювання, вікно повітроприймального каналу розміщено з боку заглиблення симетрично вікну газовідводного каналу, а вікно випускного каналу розміщено з боку вікон масообмінних каналів і опозитно вікна повітроприймального каналу. Виконання заглиблення, у якому розміщена форсунка подачі палива і джерело запалювання, безпосередньо перед вікном газовідводного каналу по напрямку обертання ротора дозволяє організувати ізохорний процес згоряння палива при більш високих, щодо ізобарного процесу, тиску і температурі робочої суміші, що сприяє більш ефективному і повному згорянню палива, а також зниженню токсичних компонентів у відпрацьованих газах установки. Розміщення вікна повітроприймального каналу з боку заглиблення симетрично вікна газовідводного каналу, а вікна випускного каналу з боку вікон масообмінних каналів і опозитно відносно вікна повітроприймального каналу забезпечує більш високу якість продування комірок свіжим зарядом повітря з найбільш високим вмістом свіжого заряду в комірці з боку форсунки для подачі палива і джерела запалювання. При такому розташуванні продувних вікон, у випадку неповного продування, зона перемішування зберігається в комірці з боку останнього надходження до неї стискаючих газів з напорообмінних каналів, що не є критичним, оскільки не витиснена залишкова зона перемішування виконує функції буферного прошарку між свіжим повітряним зарядом і стискаючим газом, що надходить до комірки з масообмінних каналів статора. Усунення зони перемішування в комірці з боку джерела запалювання сприяє безперешкодному проникненню фронту полум'я вглиб комірки і більш повному вигорянню палива. У сукупності відзначені відмітні ознаки забезпечують підвищення ККД генератора газів і зниження токсичності газів. Сутність корисної моделі пояснюється кресленням, на якому представлено схематичне розгорнення ротора генератора газів щодо вікон статора. Генератор газів містить ротор 1 з поздовжніми комірками 2, охоплюючий його статор 3, на одній із внутрішніх торцевих поверхонь якого, що сполучається з граничними комірками 2, виконано вікно повітроприймального каналу 4 і вікно газовідводного каналу 5, розміщені симетрично один одному, 4 а також заглиблення 6 з форсункою для подачі палива 7 і джерелом запалювання 8, розміщені безпосередньо перед вікном газовідводного каналу 5. На іншій внутрішній торцевій поверхні статора 3 виконано вікно випускного каналу 9, опозитно вікну повітроприймального каналу 4, а також два ряди вікон 10, попарно сполучених між собою замкнутими масообмінними каналами 11. Генератор газів працює наступним чином. При обертанні ротора 1, у період підключення кожної з комірок 2 до вікон повітроприймального каналу 4 і випускного каналу 9, здійснюється продування комірки 2 свіжим повітрям, що нагнітають, наприклад, вентилятором з атмосфери через вікно повітроприймального каналу 4, і витиснення відпрацьованих газів в атмосферу через вікно випускного каналу 9. У процесі подальшого обертання ротора 1 комірка 2 послідовно сполучається з вікном 10 масообмінних каналів 11, через які до неї надходить стискаючий газ із суміжних, відносно масообмінних каналів 11, комірок ділянки розширення. У результаті каскадного масообміну тиск в комірці 2 східчасто підвищується - повітряний заряд стискується до рівня кінця стиску. Наприкінці процесу стиснення в комірці 2 втримується повітряний заряд і стискаючі гази, розділені між собою вузькою зоною змішування повітря і газів. У період сполучення комірки 2 з заглибленням 6 у результаті надходження до неї палива через форсунку для Подачі палива 7 і запалення паливоповітряної суміші джерелом запалення 6 у глиб комірки 2 поширюється фронт полум'я, що супроводжується ізохорним підвищенням температури і тиску робочого середовища. Завдяки тому, що розташована зона повітря і газів не перешкоджає первинному поширенню фронту хімічної реакції окислювання палива, досягається високоефективне його вигоряння з мінімальною концентрацією токсичних продуктів неповного згоряння палива. При наступному сполученні комірки 2 з вікном газовідводного каналу 5 частина стиснених гарячих газів відводиться до споживача, що супроводжується зниженням тиску газів у комірці 2 до рівня тиску в мережі споживача. Потенційна енергія стисненого газу, що заповнює комірку 2, після її відключення від вікна газовідводного каналу 5 корисно витрачається на стиснення свіжого заряду у комірках 2 у процесі каскадного масообміну через вікна 9 масообмінних каналів, що періодично сполучають суміжні комірки 2 ротора 1 ділянок стиснення і розширення. У зв'язку відсутності в масообмінних каналах 11 і комірках 2 умов формування хвиль здорової інтенсивності обмінні процеси в розглянутому генераторі газів характеризуються високим ККД. Віддавши значну частину потенційної енергії, стиснений газ відводиться через вікно випускного каналу 9 в атмосферу, і робочий цикл генератора газів відновлюється. 5 Комп’ютерна в ерстка І.Скворцов а 36127 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
