Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування

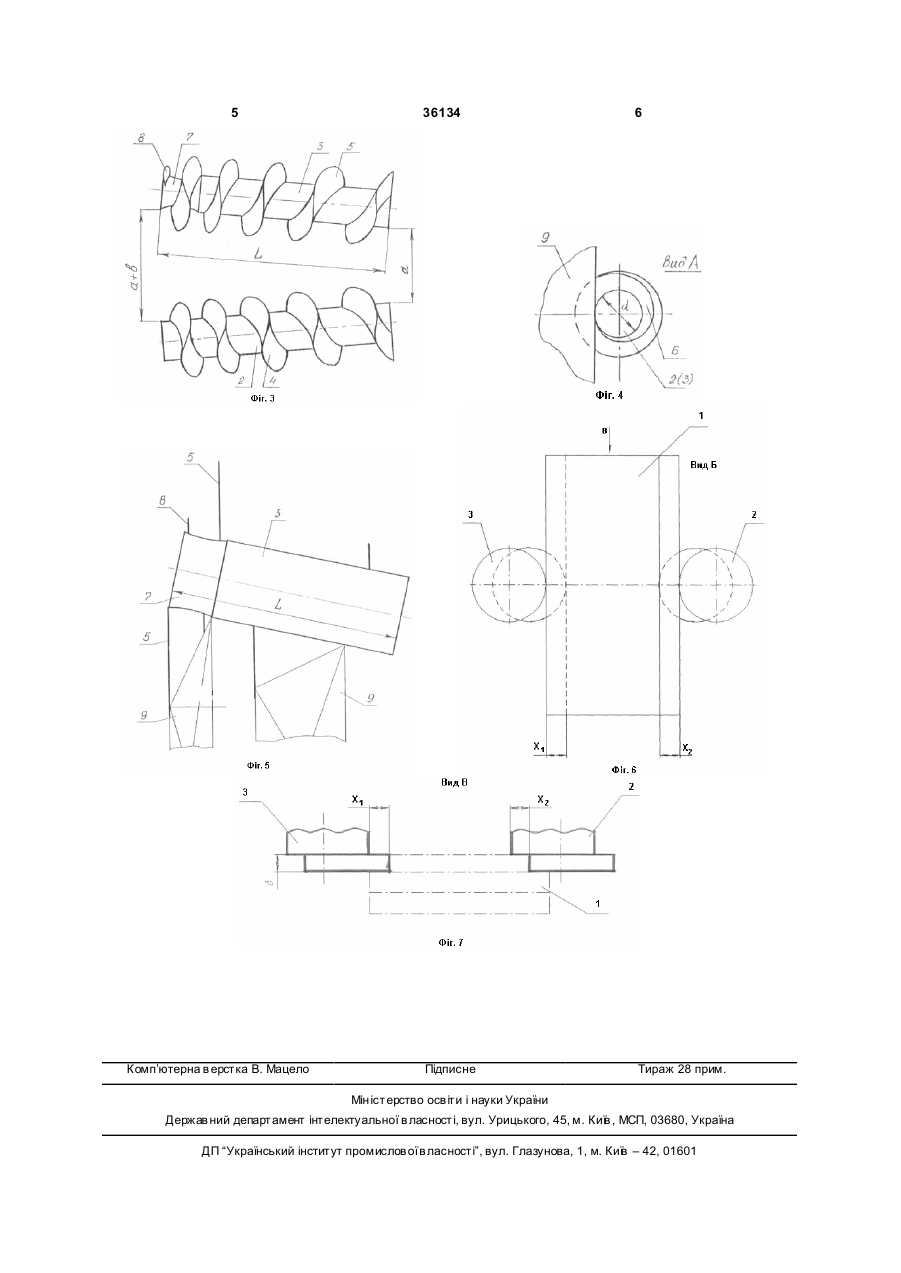

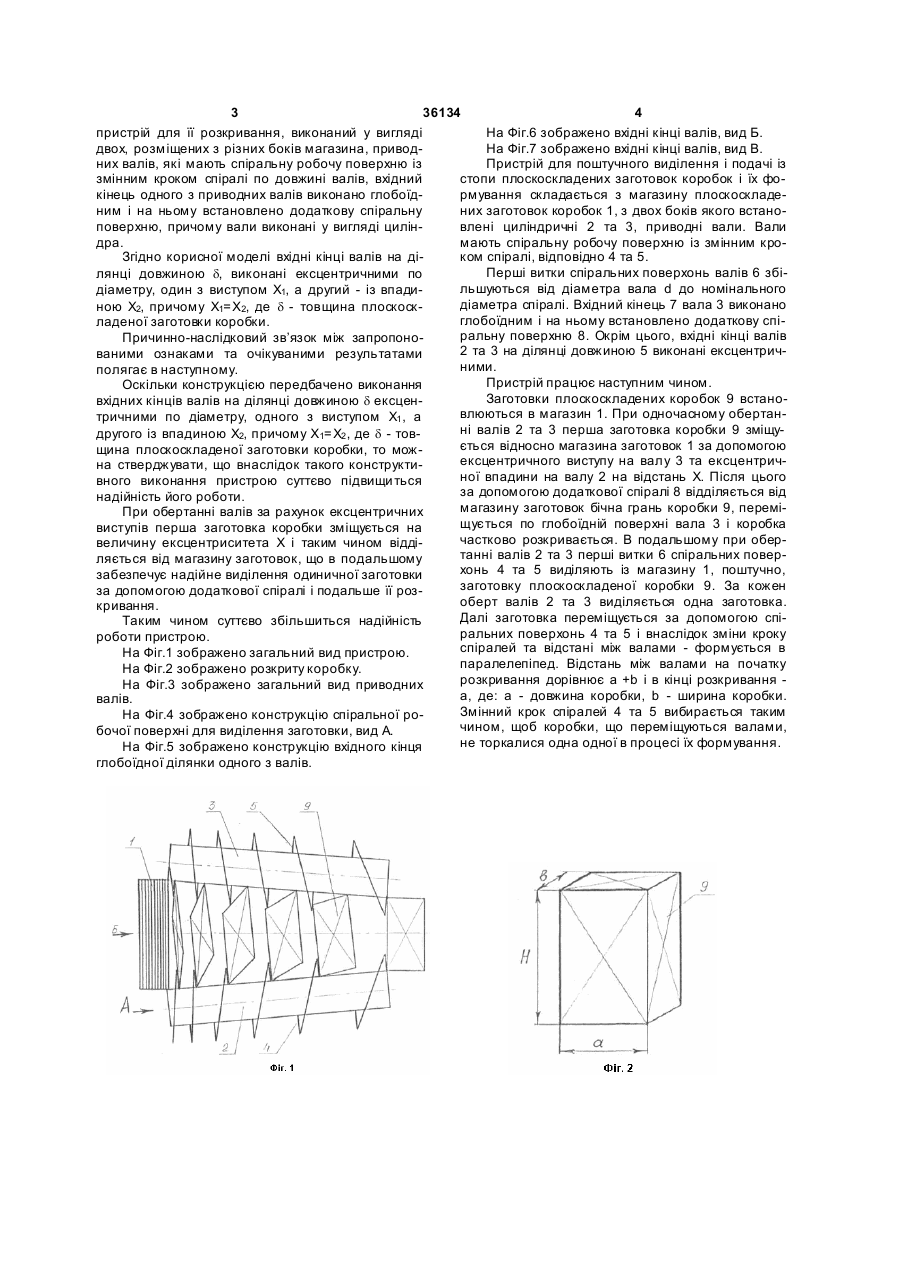

Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування, що включає магазин для заготовок, механізм для поштучної їх подачі, транспортуючий 3 36134 4 пристрій для її розкривання, виконаний у вигляді На Фіг.6 зображено вхідні кінці валів, вид Б. двох, розміщених з різних боків магазина, приводНа Фіг.7 зображено вхідні кінці валів, вид В. них валів, які мають спіральну робочу поверхню із Пристрій для поштучного виділення і подачі із змінним кроком спіралі по довжині валів, вхідний стопи плоскоскладених заготовок коробок і їх фокінець одного з приводних валів виконано глобоїдрмування складається з магазину плоскоскладеним і на ньому встановлено додаткову спіральну них заготовок коробок 1, з двох боків якого встаноповерхню, причому вали виконані у вигляді цилінвлені циліндричні 2 та 3, приводні вали. Вали дра. мають спіральну робочу поверхню із змінним кроЗгідно корисної моделі вхідні кінці валів на діком спіралі, відповідно 4 та 5. Перші витки спіральних поверхонь валів 6 збілянці довжиною d, виконані ексцентричними по льшуються від діаметра вала d до номінального діаметру, один з виступом Х1, а другий - із впадидіаметра спіралі. Вхідний кінець 7 вала 3 виконано ною Х2, причому X1= Х2, де d - товщина плоскоскглобоїдним і на ньому встановлено додаткову спіладеної заготовки коробки. ральну поверхню 8. Окрім цього, вхідні кінці валів Причинно-наслідковий зв’язок між запропоно2 та 3 на ділянці довжиною 5 виконані ексцентричваними ознаками та очікуваними результатами ними. полягає в наступному. Пристрій працює наступним чином. Оскільки конструкцією передбачено виконання Заготовки плоскоскладених коробок 9 встановхідних кінців валів на ділянці довжиною d ексценвлюються в магазин 1. При одночасному обертантричними по діаметру, одного з виступом Х1 , а ні валів 2 та 3 перша заготовка коробки 9 зміщудругого із впадиною Х2, причому Х1=Х2 , де d - товється відносно магазина заготовок 1 за допомогою щина плоскоскладеної заготовки коробки, то можексцентричного виступу на валу 3 та ексцентрична стверджувати, що внаслідок такого конструктиної впадини на валу 2 на відстань X. Після цього вного виконання пристрою суттєво підвищи ться за допомогою додаткової спіралі 8 відділяється від надійність його роботи. магазину заготовок бічна грань коробки 9, переміПри обертанні валів за рахунок ексцентричних щується по глобоїдній поверхні вала 3 і коробка виступів перша заготовка коробки зміщується на частково розкривається. В подальшому при обервеличину ексцентриситета X і таким чином віддітанні валів 2 та 3 перші витки 6 спіральних поверляється від магазину заготовок, що в подальшому хонь 4 та 5 виділяють із магазину 1, поштучно, забезпечує надійне виділення одиничної заготовки заготовку плоскоскладеної коробки 9. За кожен за допомогою додаткової спіралі і подальше її розоберт валів 2 та 3 виділяється одна заготовка. кривання. Далі заготовка переміщується за допомогою спіТаким чином суттєво збільшиться надійність ральних поверхонь 4 та 5 і внаслідок зміни кроку роботи пристрою. спіралей та відстані між валами - формується в На Фіг.1 зображено загальний вид пристрою. паралелепіпед. Відстань між валами на початку На Фіг.2 зображено розкриту коробку. розкривання дорівнює а +b і в кінці розкривання На Фіг.3 зображено загальний вид приводних а, де: а - довжина коробки, b - ширина коробки. валів. Змінний крок спіралей 4 та 5 вибирається таким На Фіг.4 зображено конструкцію спіральної рочином, щоб коробки, що переміщуються валами, бочої поверхні для виділення заготовки, вид А. не торкалися одна одної в процесі їх формування. На Фіг.5 зображено конструкцію вхідного кінця глобоїдної ділянки одного з валів. 5 Комп’ютерна в ерстка В. Мацело 36134 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
