Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування

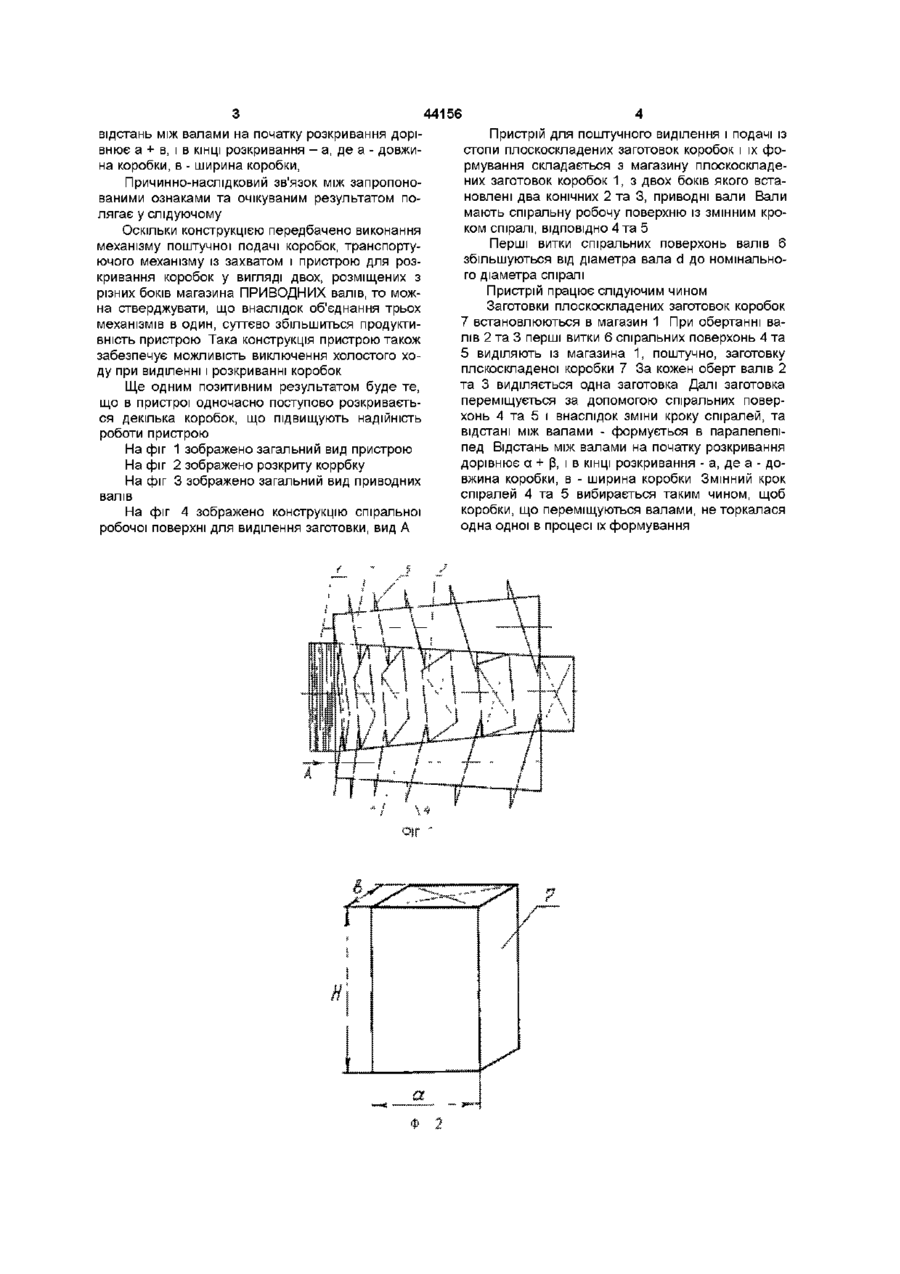

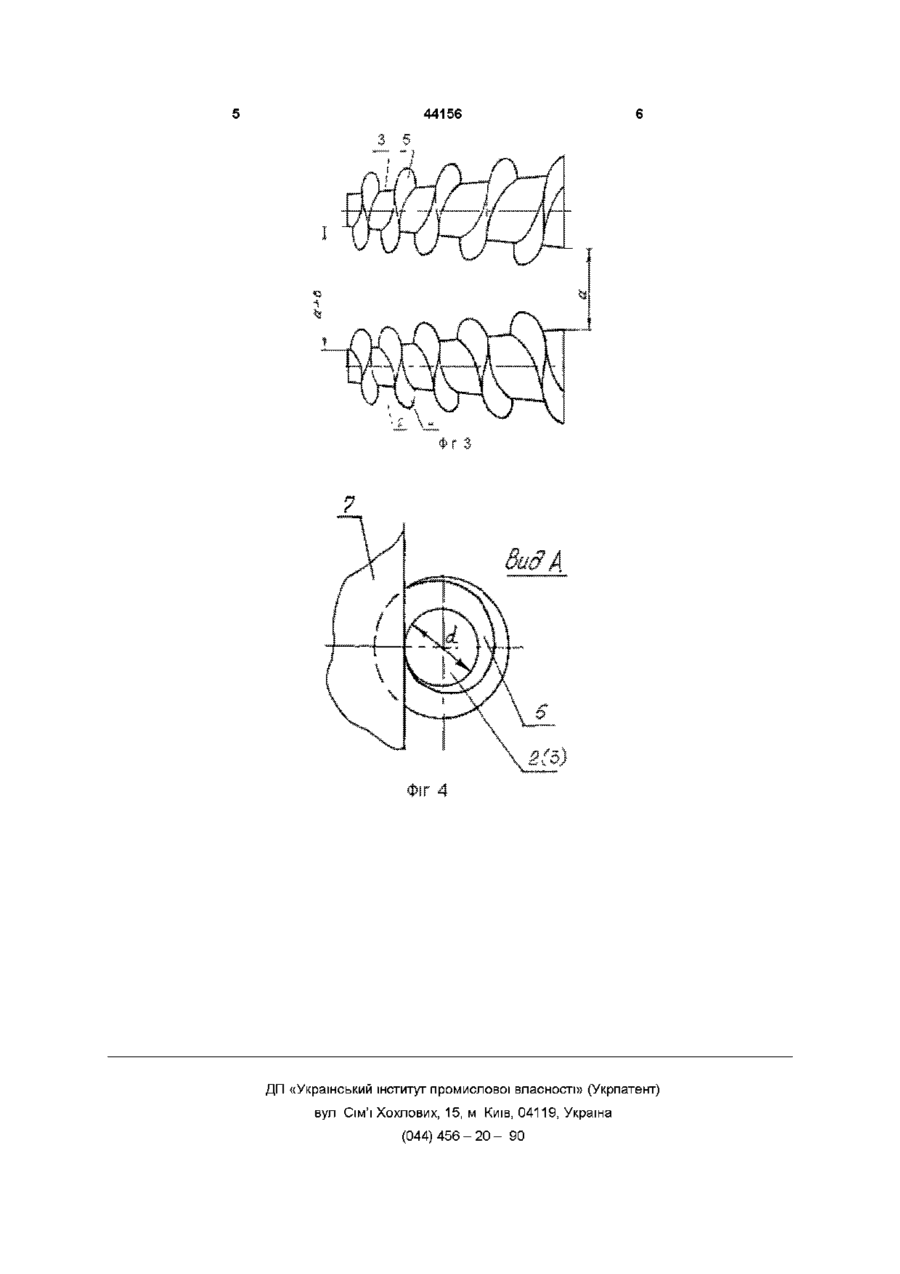

Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування, що включає магазин для заготовок, механізм для поштучної їх подачі, транспортуючий Винахід відноситься до механізмів для пакувальної техніки Може використовуватися на підприємствах харчової, фармацевтичної' та інших галузях промисловості Відомий пристрій для поштучної подачі і формування картонних пачок із споскоскладених заготовок (AC RU № 2000261 С, кл В 65 В 43/18, 1993, Бюл № 33 - 36), що складається з магазину для заготовок, ротора, що встановлений на горизонтальній осі, вакуум-присоски для розкривання заготовок і транспортером з ячейками Недоліком наведеної конструкції є обмежена продуктивність пристрою та досить складна його конструкція, внаслідок чого, низька надійність в роботі Також відомий пристрій для поштучної подачі із стопи картонних плоскоскладених коробок і їх формування (AC SU № 1500556 А1, кл В 65 В 43/32, 43/18, 1989, Бюл № ЗО), що складається із магазину плоскоскладених заготовок, дугоподібного розкривача, вакуумного захвата і транспортуючого пристрою Недоліком такої конструкції є невисока продуктивність та низька надійність роботи Пристрій для поштучної подачі із стопи плоскоскладених заготовок ящиків і їх формування (AC SU № 1330016 А1, кл В 65 В 43/18, 43/28, 1987, Бюл № ЗО) взятий по більшості ознак, що механізм із захватом для переміщення заготовки і пристрій для її розкривання, який відрізняється тим, що механізм для поштучної подачі заготовок коробок, транспортуючий механізм із захватом і пристрій для їх розкривання виконані у вигляді двох, розміщених з різних боків магазина, приводних валів, які мають спіральну робочу поверхню із змінним кроком спіралі по довжині валів, причому вали виконані у вигляді конуса, а відстань між валами на початку розкривання дорівнює а+в, в КІНЦІ розкривання - а, де а - довжина коробки, в - ширина коробки співпадають, за прототип Пристрій складається із магазину для заготовок, мехаеїзма ДЛЯ поштучної їх подачі, транспортуючого механізма із захватом для переміщення заготовки і пристрою для її розкривання Недоліками наведеного пристрою є невисока продуктивність, наявність холостого ходу механізмів, невелика надійність роботи В основу винаходу поставлено задачі удосконалення пристрою для поштучного виділення і подачі із стопи олоскоскладенях коробок і їх формування шляхом об'єднання механізмів виділення, транспортування коробок та їх формування в один механізм з метою збільшення продуктивності та надійності в роботі Пристрій для поштучної подачі із стопи плоскоскладених заготовок коробок і їх формування включає магазин для заготовок, механізм для поштучної їх подачі, транспортуючий механізм із захватом для переміщення заготовки і пристрій для и розкривання Згідно З винаходом, механізм для поштучної подачі заготовок транспортуючий механізм із захватом І пристрій для її розкривання виконані у вигляді двох, розміщених з двох різних боків магазина, приводних валів, які мають спіральну робочу поверхню із змінним кроком спіралі по довжині валів, причому вали виконані у вигляді конуса, а (О ю 44156 відстань між валами на початку розкривання дорівнює а + в, і в КІНЦІ розкривання - а, де а - довжина коробки, в - ширина коробки, Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає у слідуючому Оскільки конструкцією передбачено виконання механізму поштучної подачі коробок, транспортуючого механізму із захватом і пристрою для розкривання коробок у вигляді двох, розміщених з різних боків магазина ПРИВОДНИХ валів, то можна стверджувати, що внаслідок об'єднання трьох механізмів в один, суттєво збільшиться продуктивність пристрою Така конструкція пристрою також забезпечує можливість виключення холостого ходу при виділенні і розкриванні коробок Ще одним позитивним результатом буде те, що в пристрої одночасно поступово розкривається декілька коробок, що підвищують надійність роботи пристрою На фіг 1 зображено загальний вид пристрою На фіг 2 зображено розкриту коррбку На фіг 3 зображено загальний вид приводних валів На фіг 4 зображено конструкцію спіральної робочої поверхні для виділення заготовки, вид А Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування складається з магазину плоскоскладених заготовок коробок 1, з двох боків якого встановлені два конічних 2 та 3, приводні вали Вали мають спіральну робочу поверхню із змінним кроком спіралі, ВІДПОВІДНО 4 та 5 Перші витки спіральних поверхонь валів 6 збільшуються від діаметра вала d до номінального діаметра спіралі Пристрій працює слідуючим чином Заготовки плоскоскладених заготовок коробок 7 встановлюються в магазин 1 При обертанні валів 2 та 3 перші витки 6 спіральних поверхонь 4 та 5 виділяють із магазина 1, поштучно, заготовку плскоскладеної коробки 7 За кожен оберт валів 2 та 3 виділяється одна заготовка Далі заготовка переміщується за допомогою спіральних поверхонь 4 та 5 і внаслідок зміни кроку спіралей, та відстані між валами - формується в паралелепіпед Відстань між валами на початку розкривання дорівнює а + [3, і в КІНЦІ розкривання - а, де а - довжина коробки, в - ширина коробки Змінний крок спіралей 4 та 5 вибирається таким чином, щоб коробки, що переміщуються валами, не торкалася одна одної в процесі їх формування 44156 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
