Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування

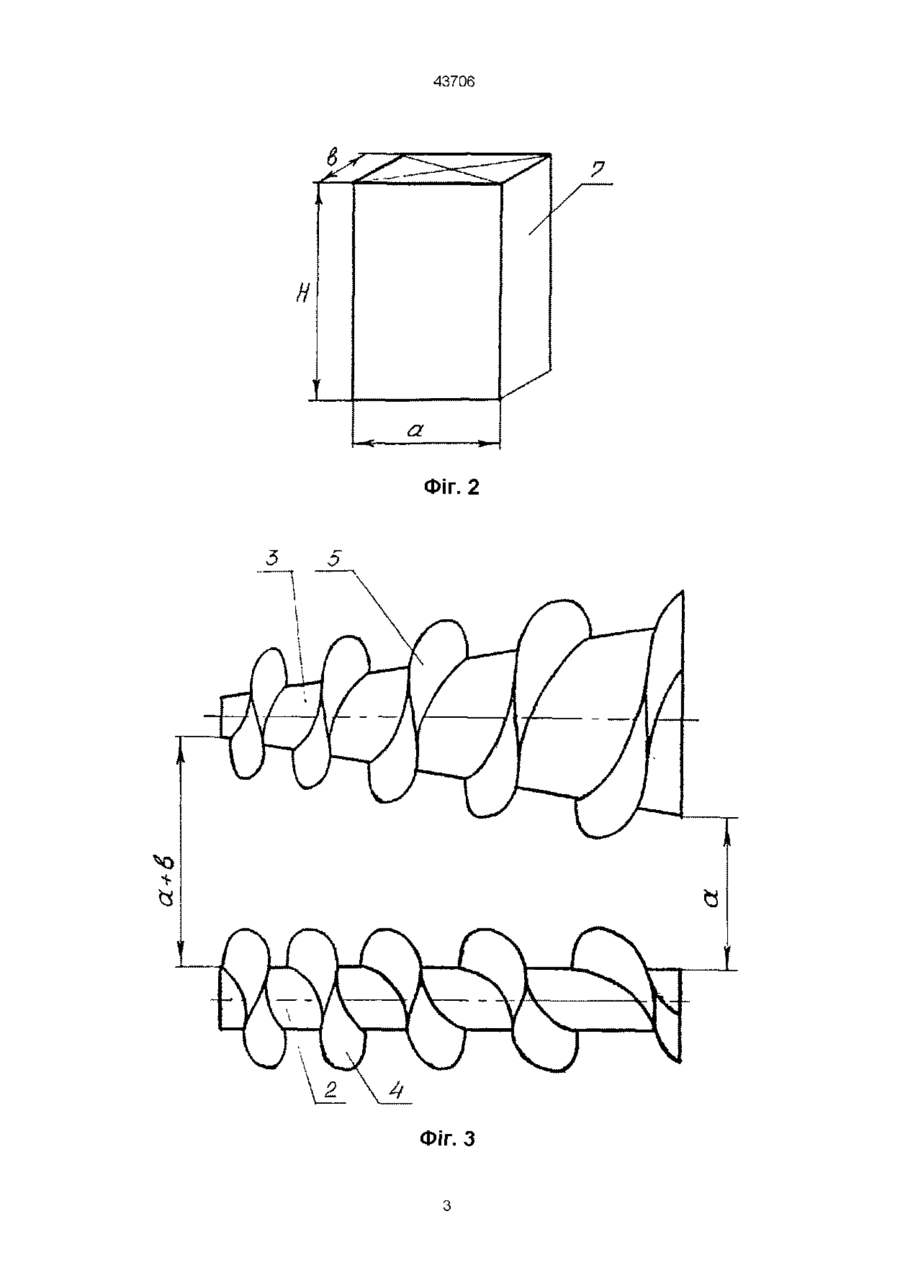

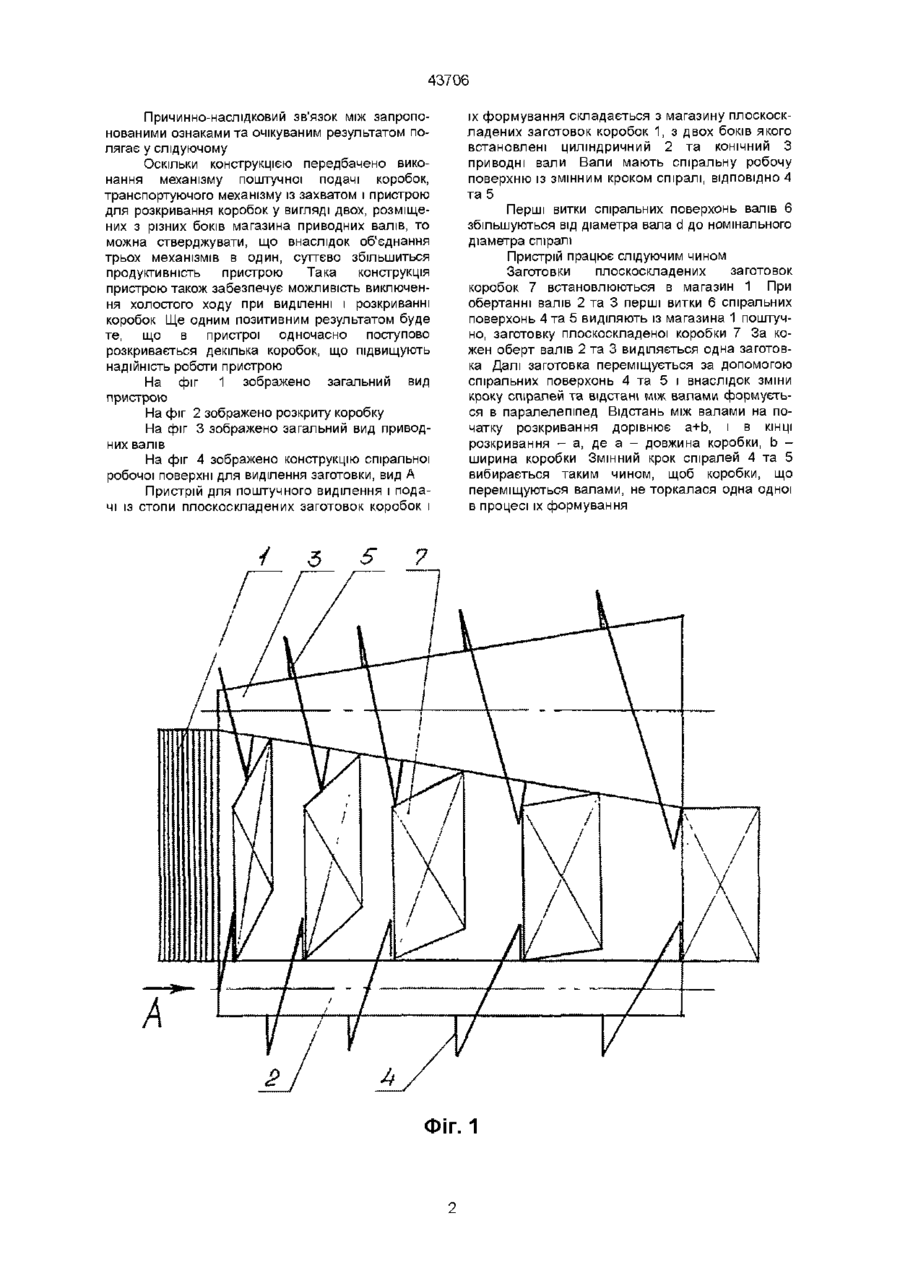

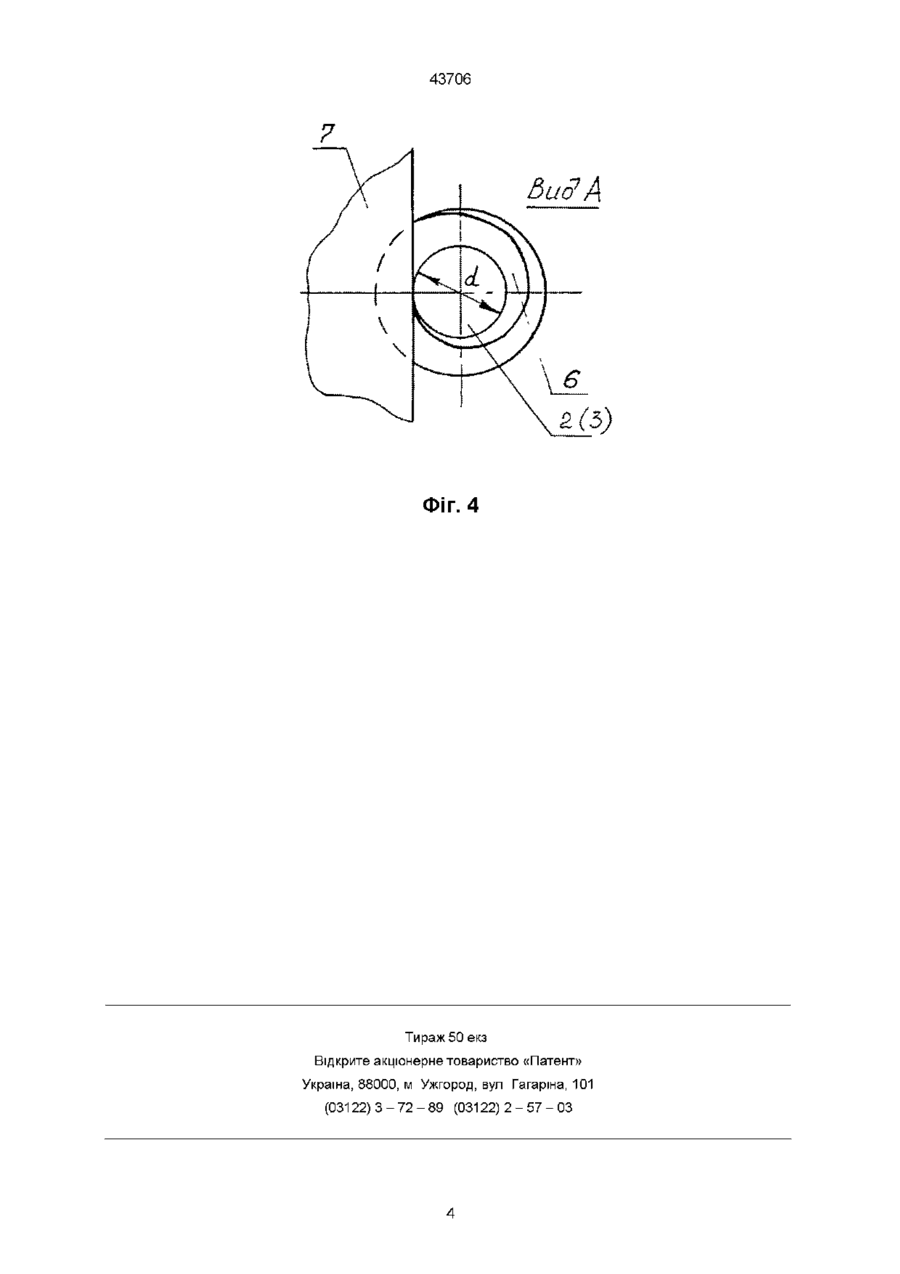

Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування, що включає магазин для заготовок, механізм для поштучної їх подачі, транспортую чий механізм із захватом для переміщення заготовки і пристрій для и розкривання, який відрізняється тим, що механізм для поштучної подачі коробок, транспортуючий механізм із захватом і пристрій для и розкривання виконані у вигляді двох, розміщених з різних боків магазина, приводних валів, які мають спіральну робочу поверхню із змінним кроком спіралі по довжині валів, причому один з валів виконаний у вигляді циліндра, а другий - у вигляді конуса, а відстань між валами на початку розкривання дорівнює а + в, і в КІНЦІ розкривання - а, де а - довжина коробки, в - ширина коробки Винахід відноситься до механізмів для пакувальної техніки Може використовуватися на підприємствах харчової, фармацевтичної і інших галузях промисловості Відомий пристрій для поштучної подачі і формування картонних пачок із плоскоскладених заготовок (AC RU № 2000261 С, кл В 65 В 43/18, 1993, Бюл № 33-36), що складається з магазину для заготовок, ротора, що встановлений на горизонтальній осі, вакуум-присоски для розкривання заготовок і транспортером з ячейками Недоліком наведеної конструкції є обмежена продуктивність пристрою та досить складна його конструкція, внаслідок чого низька надійність в роботі Також відомий пристрій для поштучної подачі із стопи картонних плоскоскладених коробок і їх формування (AC SU № 1500556 А1, кп В 65 В 43/32, 43/18, 1989, Бюл № ЗО), що складається із магазину плоскоскладених заготовок, дугоподібного розкривача, вакуумного захвата і транспортуючого пристрою Недоліком такої конструкції є невисока продуктивність та низька надійність роботи Пристрій для поштучної подачі із стопи плоскоскладених заготовок ящиків і їх формування (AC SU № 1330016 А1, кл В 65 В 43/18, 43/28, 1987, Бюл № ЗО), взятий по більшості ознак, що співпадають, за прототип Пристрій складається із магазину для заготовок, механізма для поштучної їх подачі, транспортуючого механізма із захватом для переміщення заготовки і пристрою для її розкривання Недоліками наведеного пристрою є - невисока продуктивність, - наявність холостого ходу механізмів, - невелика надійність роботи В основу винаходу поставлено задачі удосконалення пристрою для поштучного виділення і подачі із стопи плоскоскладених коробок і їх формування шляхом об'єднання механізмів виділення, транспортування коробок та їх формування в один механізм з метою збільшення продуктивності та надійності в роботі Пристрій для поштучної подачі із стопи плоскоскладених заготовок коробок і їх формування включає магазин для заготовок, механізм для поштучної їх подачі, транспортуючий механізм із захватом для переміщення заготовки і пристрій для її розкривання Згідно винаходу механізм для поштучної подачі коробок, транспортуючий механізм із захватом і пристрій для її розкривання виконані у вигляді двох, розміщених з різних боків магазина, приводних валів, які мають спіральну робочу поверхню із змінним кроком спіралі по довжині валів, причому один з валів виконаний у вигляді циліндра, а другий - у вигляді конуса, а відстань між валами на початку розкривання дорівнює а+Ь, і в КІНЦІ розкривання - а, де а - довжина коробки, b ширина коробки ю (О о со 43706 Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає у слідуючому Оскільки конструкцією передбачено виконання механізму поштучної подачі коробок, транспортуючого механізму із захватом і пристрою для розкривання коробок у вигляді двох, розміщених з різних боків магазина приводних валів, то можна стверджувати, що внаслідок об'єднання трьох механізмів в один, суттєво збільшиться продуктивність пристрою Така конструкція пристрою також забезпечує можливість виключення холостого ходу при виділенні і розкриванні коробок Ще одним позитивним результатом буде те, що в пристрої одночасно поступово розкривається декілька коробок, що підвищують надійність роботи пристрою На фіг 1 зображено загальний вид пристрою На фіг 2 зображено розкриту коробку На фіг 3 зображено загальний вид приводних валів На фіг 4 зображено конструкцію спіральної робочої поверхні для виділення заготовки, вид А Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування складається з магазину плоскоскладених заготовок коробок 1, з двох боків якого встановлені циліндричний 2 та конічний З приводні вали Вали мають спіральну робочу поверхню із змінним кроком спіралі, ВІДПОВІДНО 4 та 5 Перші витки спіральних поверхонь валів 6 збільшуються від діаметра вала d до номінального діаметра спіралі Пристрій працює слідуючим чином Заготовки плоскоскладених заготовок коробок 7 встановлюються в магазин 1 При обертанні валів 2 та 3 перші витки 6 спіральних поверхонь 4 та 5 виділяють із магазина 1 поштучно, заготовку плоскоскладеної коробки 7 За кожен оберт валів 2 та 3 виділяється одна заготовка Далі заготовка переміщується за допомогою спіральних поверхонь 4 та 5 і внаслідок зміни кроку спіралей та відстані між валами формується в паралелепіпед Відстань між валами на початку розкривання дорівнює а+Ь, і в КІНЦІ розкривання - а, де а - довжина коробки, b ширина коробки Змінний крок спіралей 4 та 5 вибирається таким чином, щоб коробки, що переміщуються валами, не торкалася одна одної в процесі їх формування ФІГ. 1 43706 Фіг. 2 З 5 Фіг. З 43706 A Фіг. 4 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
