Система контролю експлуатаційних характеристик транспортного засобу

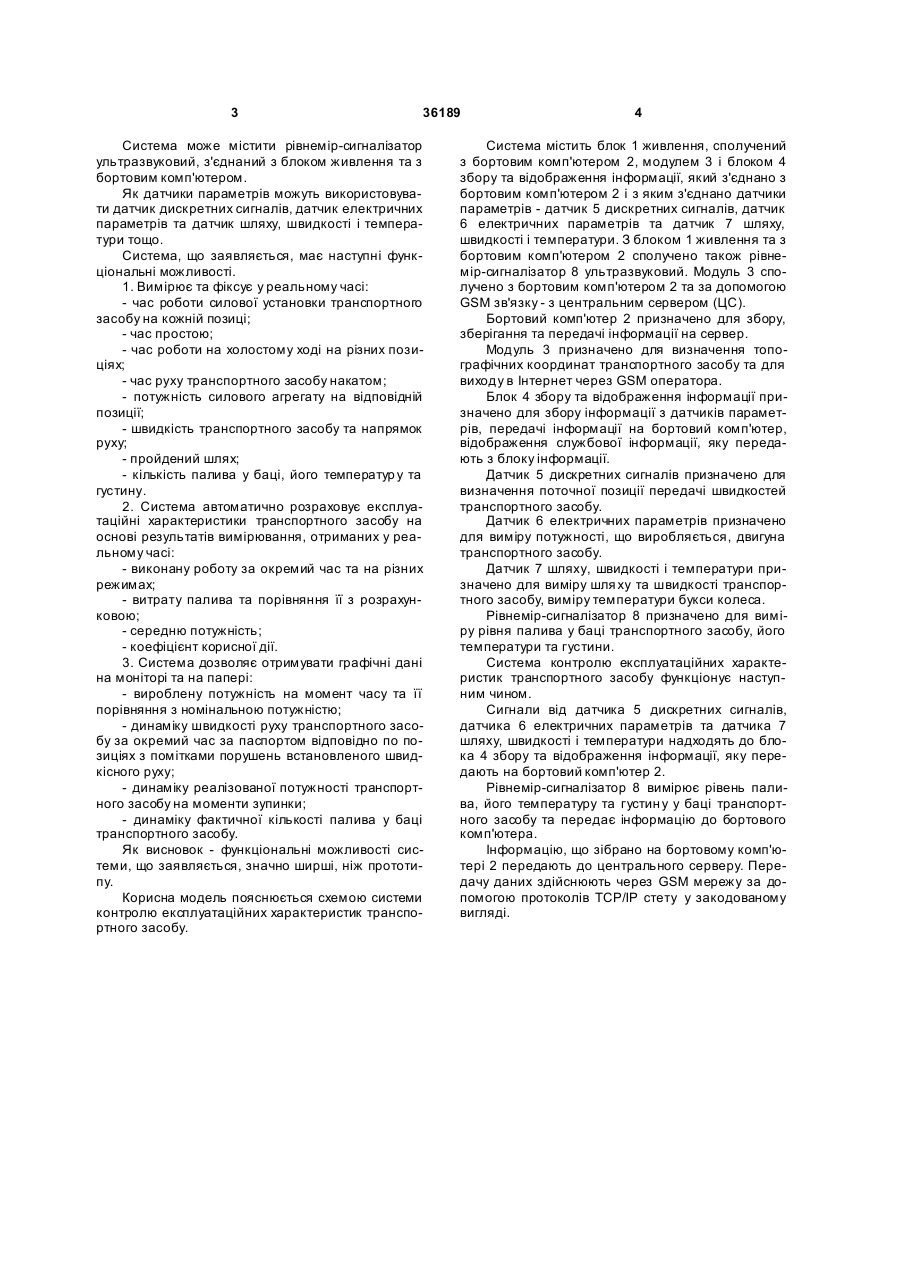

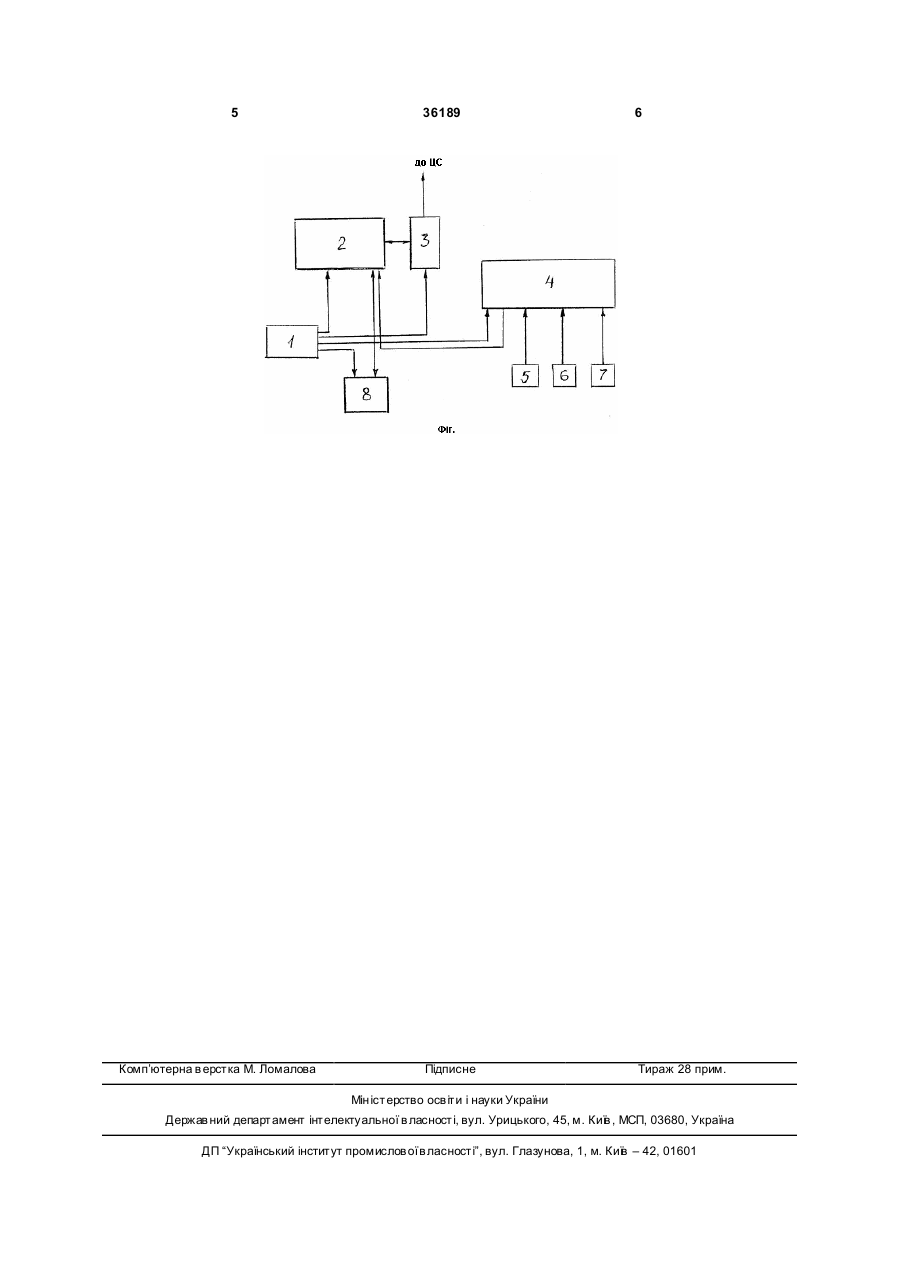

1. Система контролю експлуатаційних характеристик транспортного засобу, що містить датчики параметрів, систему обробки даних, яка відрізняється тим, що містить блок живлення, з'єднаний з бортовим комп'ютером, модулем і блоком збору 3 36189 Система може містити рівнемір-сигналізатор ультразвуковий, з'єднаний з блоком живлення та з бортовим комп'ютером. Як датчики параметрів можуть використовувати датчик дискретних сигналів, датчик електричних параметрів та датчик шляху, швидкості і температури тощо. Система, що заявляється, має наступні функціональні можливості. 1. Вимірює та фіксує у реальному часі: - час роботи силової установки транспортного засобу на кожній позиці; - час простою; - час роботи на холостому ході на різних позиціях; - час руху транспортного засобу накатом; - потужність силового агрегату на відповідній позиції; - швидкість транспортного засобу та напрямок руху; - пройдений шлях; - кількість палива у баці, його температур у та густину. 2. Система автоматично розраховує експлуатаційні характеристики транспортного засобу на основі результатів вимірювання, отриманих у реальному часі: - виконану роботу за окремий час та на різних режимах; - витрату палива та порівняння її з розрахунковою; - середню потужність; - коефіцієнт корисної дії. 3. Система дозволяє отримувати графічні дані на моніторі та на папері: - вироблену потужність на момент часу та її порівняння з номінальною потужністю; - динаміку швидкості руху транспортного засобу за окремий час за паспортом відповідно по позиціях з помітками порушень встановленого швидкісного руху; - динаміку реалізованої потужності транспортного засобу на моменти зупинки; - динаміку фактичної кількості палива у баці транспортного засобу. Як висновок - функціональні можливості системи, що заявляється, значно ширші, ніж прототипу. Корисна модель пояснюється схемою системи контролю експлуатаційних характеристик транспортного засобу. 4 Система містить блок 1 живлення, сполучений з бортовим комп'ютером 2, модулем 3 і блоком 4 збору та відображення інформації, який з'єднано з бортовим комп'ютером 2 і з яким з'єднано датчики параметрів - датчик 5 дискретних сигналів, датчик 6 електричних параметрів та датчик 7 шляху, швидкості і температури. З блоком 1 живлення та з бортовим комп'ютером 2 сполучено також рівнемір-сигналізатор 8 ультразвуковий. Модуль 3 сполучено з бортовим комп'ютером 2 та за допомогою GSM зв'язку - з центральним сервером (ЦС). Бортовий комп'ютер 2 призначено для збору, зберігання та передачі інформації на сервер. Модуль 3 призначено для визначення топографічних координат транспортного засобу та для виходу в Інтернет через GSM оператора. Блок 4 збору та відображення інформації призначено для збору інформації з датчиків параметрів, передачі інформації на бортовий комп'ютер, відображення службової інформації, яку передають з блоку інформації. Датчик 5 дискретних сигналів призначено для визначення поточної позиції передачі швидкостей транспортного засобу. Датчик 6 електричних параметрів призначено для виміру потужності, що виробляється, двигуна транспортного засобу. Датчик 7 шляху, швидкості і температури призначено для виміру шля ху та швидкості транспортного засобу, виміру температури букси колеса. Рівнемір-сигналізатор 8 призначено для виміру рівня палива у баці транспортного засобу, його температури та густини. Система контролю експлуатаційних характеристик транспортного засобу функціонує наступним чином. Сигнали від датчика 5 дискретних сигналів, датчика 6 електричних параметрів та датчика 7 шляху, швидкості і температури надходять до блока 4 збору та відображення інформації, яку передають на бортовий комп'ютер 2. Рівнемір-сигналізатор 8 вимірює рівень палива, його температуру та густин у у баці транспортного засобу та передає інформацію до бортового комп'ютера. Інформацію, що зібрано на бортовому комп'ютері 2 передають до центрального серверу. Передачу даних здійснюють через GSM мережу за допомогою протоколів TCP/IP стету у закодованому вигляді. 5 Комп’ютерна в ерстка М. Ломалова 36189 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
