Пристрій для чищення внутрішньої поверхні трубопроводу

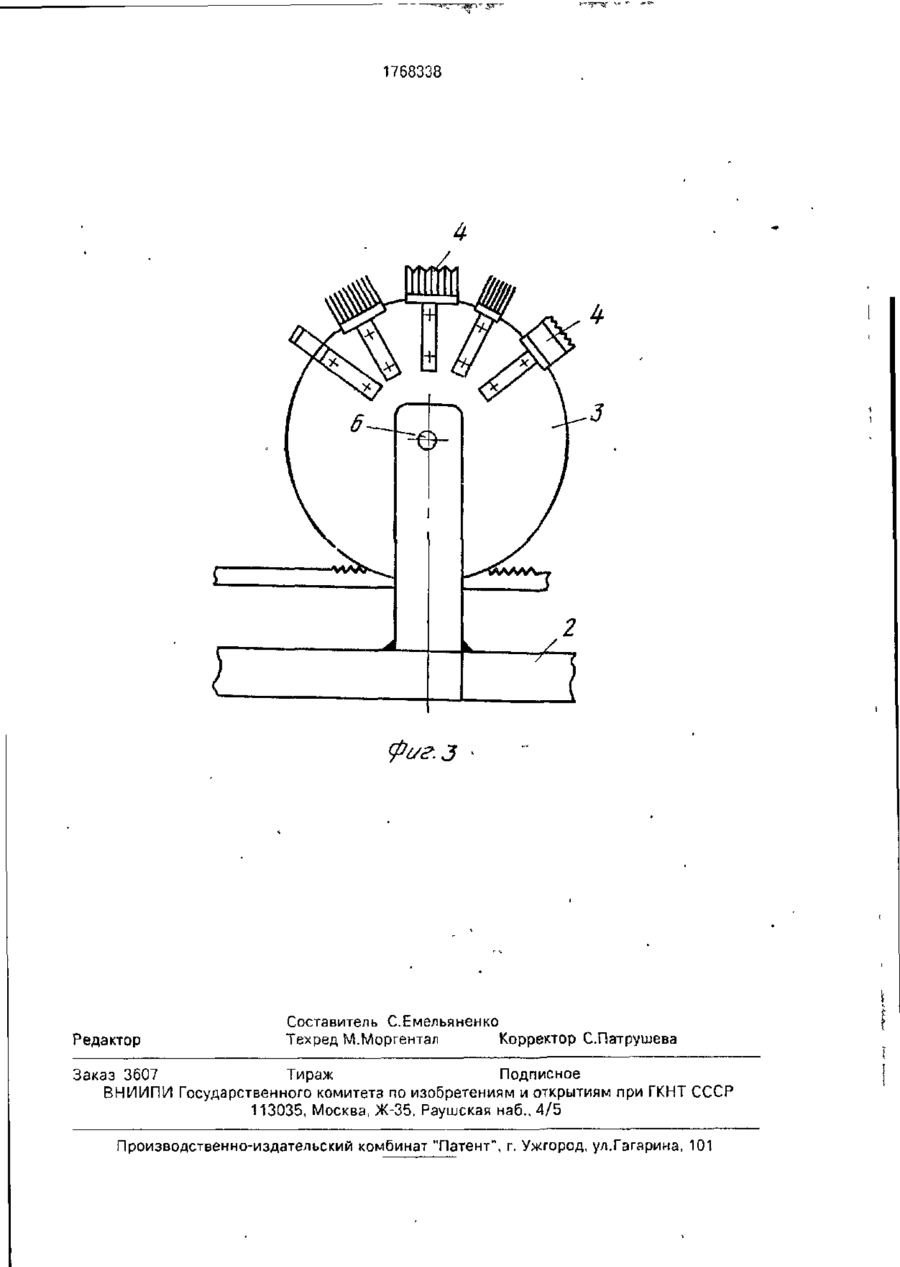

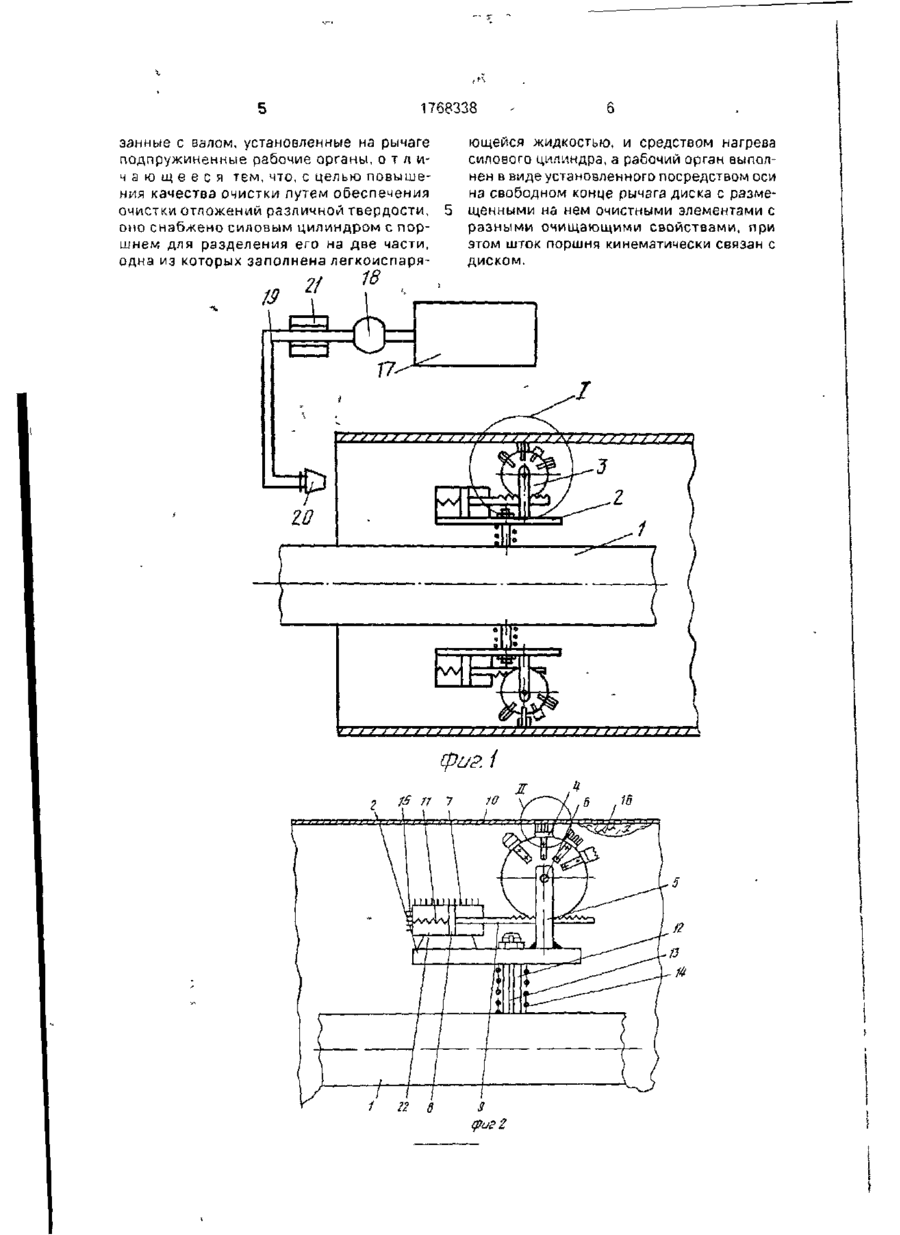

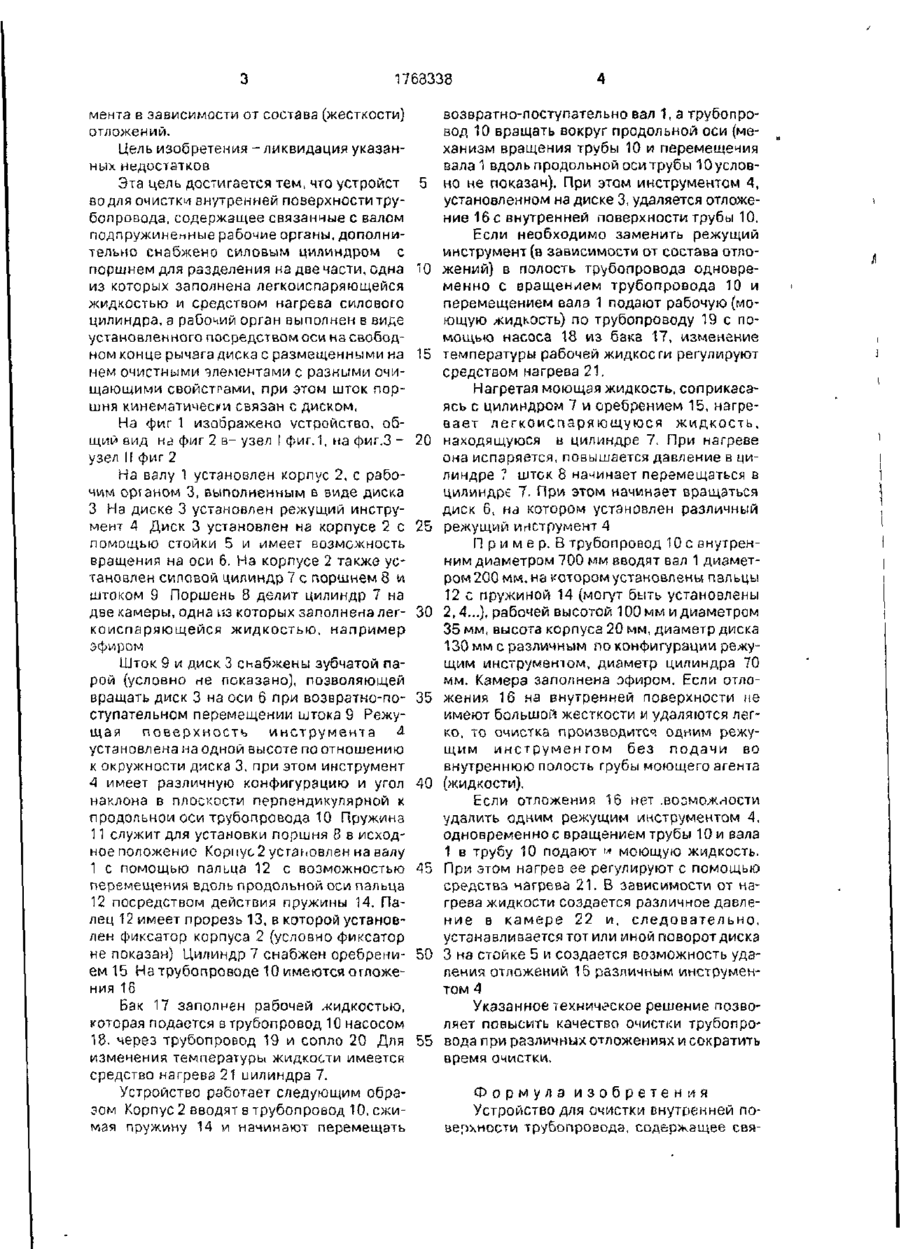

Использование, может быть широко использовано й газовой, нефтяной и др. отраслях промышленности Сущность изобретения: в процессе эксплуатации тру бопроводов возможно зарастание внутренней поверхности Для очистки этой поверхности использован вал, на котором установлен корпус с рабочим органом выполненным в виде диска На диске установлены различные режущие инструменты Диск установлен с возможностью вращения вокруг оси посредством зубчатой пары (диск и шток цилиндра). Цилиндр разделен поршнем на две камеры, одна из которых заполнена легкоиспаряющейся жидкостью. При подаче моющей жидкости в полость трубопровода совместно с вращением вала можно изменять степень прижатия режущего инструмента к внутренней поверхности трубопровода в зависимости от температуры моющей жидкости, так как изменяется давление в камере цилиндра. 3 ил. С Изобретение относится к устройствам для очистки полости труб, букс, емкостей от различного рода отложений и может быть использовано в газовой, нефтяной, нефтехимической и другил отраслях промышленности. Известно устройство для очистки внутренней поверхности, например трубопровода от различных отложений, содержащее рабочий орган, выполненный в виде металлической щетки. Однако указанное устройство имеет существенный недостаток, т к. конструкция его не позволяет регулировать прижатие металлических щеток к очищаемой поверхности и не предусмотрена возможность замены очистного инструмента в процессе очистки. Наиболее близким техническим решением является устройство, которое выбрано в качестве прототипа. Указанное устройство для очистки внутренней поверхности напорных трубопроводов, включает вращающийся корпус с размещенными на нем очистными приводными щетками. Для улучшения качества очистки, привод его очистных щеток выполнен в виде центробежного регулятора, к штоку которого они прикреплены. Для изменения усилия подачи штока, центробежный регулятор выполнен со сменными грузами. Существенный недостаток устройствапрототипа состоит в том, что во время счистки внутренней поверхности трубопровода не предусмотрена смена режущего инстру 00 со со со 1763338 мента в зависимости от состава (жесткости) отложений. Цель изобретения -ликвидация указанных недостатков Эта цель достигается тем, что устройст 5 во для очистки внутренней поверхности трубопровода, содержащее связанные с валом подпружиненные рабочие органы, дополнительно снабжено силовым цилиндром с поршнем для разделения на две части, одна 10 из которых заполнена легкоиспаряющейся жидкостью и средством нагрева силового цилиндра, а рабочий орган выполнен в виде установленного посредством ocw на свободном конце рычага диска с размещенными на 15 нем очистными элементами с разными очищающими свойствами, при этом шток поршня кинематически связан с диском, На фиг 1 изображено устройство, общий вид на фиг 2 в- узел ! фиг.1, на фиг.З - 20 узел I! фиг 2 На валу 1 установлен корпус 2, с рабочим органом 3, выполненным & виде диска 3 На диске 3 установлен режущий инструмент 4 Диск 3 установлен на корпусе 2 с 25 помощью стойки 5 и имеет возможность вращения на оси 6. На корпусе 2 также установлен силовой цилиндр 7 с поршнем 8 и штоком 9 Поршень 8 делит цилиндр 7 на две камеры, одна из которых заполнена лег- 30 коиспаряющейся жидкостью, например эфиром Шток 9 и диск 3 снабжены зубчатой парой (условно не показано), позволяющей вращать диск 3 на оси 6 при возвратно-по- 35 ступательном перемещении штока 9 Режущая поверхность инструмента 4 установлена на одной высоте по отношению к окружности диска 3, при этом инструмент 4 имеет различную конфигурацию и угол 40 наклона в плоскости перпендикулярной к продольной оси трубопровода 10 Пружина 11 служит для установки поршня 8 в исходное положение Корпус 2 усгаьовлен на валу 1 с помощью пальца 12 с возможностью 45 перемещения вдоль продольной оси пальца 12 посредством действия пружины 14. Палец 12 имеет прорезь 13, в которой установлен фиксатор корпуса 2 (условно фиксатор не показан) Цилиндр 7 снабжен оребрени- 50 ем 15 На трубопроводе 10 имеются о гложения 16 Бак 17 заполнен рабочей жидкостью, которая подается втрубопровод 10 насосом 18. через трубопровод 19 и сопло 20 Для 55 изменения температуры жидкости имеется средство нагрева 21 иилиндра 7. Устройство работает следующим образом Корпус 2 вводят в трубопровод 10, сжимая пружину 14 и начинают перемещать возвратно-поступательно вал 1, а трубопровод 10 вращать вокруг продольной оси (механизм вращения трубы 10 и перемещения вала 1 вдоль продольной оситрубы Юуслоено не показан). При этом инструментом 4, установленном на диске 3, удаляется отложение 16 с внутренней поверхности трубы 10. Если необходимо заменить режущий инструмент (в зависимости от состава отложений) в полость трубопровода одновременно с вращением трубопровода 10 и перемещением вала 1 подают рабочую (моющую жидкость) по трубопроводу 19 с помощью насоса 18 из бака 17, изменение температуры рабочей жидкости регулируют средством нагрева 21. Нагретая моющая жидкость, соприкасаясь с цилиндром 7 и оребрением 15, нагревает легкоиспаряющуюся жидкость, находящуюся и цилиндре 7. При нагреве она испаряется, повышается давление в цилиндре ? шток 8 начинает перемещаться в цилиндре 7. При этом начинает вращаться диск 6, на котором установлен различный режущий инструмент 4 П р и м е р. В трубопровод Юс внутренним диаметром 700 мм вводят вал 1 диаметром 200 мм, на котором установлены пальцы 12 с пружиной 14 (могут быть установлены 2,4...). рабочей высотой 100 мм и диаметром 35 мм, высота корпуса 20 мм, диаметр диска 130 мм с различным по конфигурации режущим инструментом, диаметр цилиндра 70 мм. Камера заполнена эфиром. Если отложения 16 на внутренней поверхности не имеют большой жесткости и удаляются легко, то очистка производится одним режущим инструментом без подачи во внутреннюю полость грубы моющего агента (жидкости). Если отложения 16 нет .возможности удалить одним режущим инструментом 4, одновременно с вращением трубы 10 и вала 1 в трубу 10 подают м моющую жидкость. При этом нагрев ее регулируют с помощью средства чагрева 21. В зависимости от нагреза жидкости создается различное давление в камере 22 и, следовательно. устанавливается тот или иной поворот диска 3 на стойке 5 и создается возможность удаления отложений 15 различным инструментом 4 Указанное техническое решение позволяет повысить качество очистки трубопровода при различных отложениях и сократить время очистки. Формула изобретения Устройство для очистки внутренней поверхности трубопровода, содержащее свя 1768338 занные с валом, установленные на рычаге подпружиненные рабочие органы, о т л и ч а ю щ е е с я тем, что, с целью повышения качества очистки путем обеспечения очистки отложений различной твердости, оно снабжено силовым цилиндром с поршнем для разделения его на две части, одна из которых заполнена легкоиспаря 0 2f 18 ющейся жидкостью, и средством нагрева силового цилиндра, а рабочий орган выполнен в виде установленного посредством оси на свободном конце рычага диска с размещенными на нем очистными элементами с разными очищающими свойствами, при этом шток поршня кинематически связан с диском. фа?, і 1768338
