Подрібнювач кормів

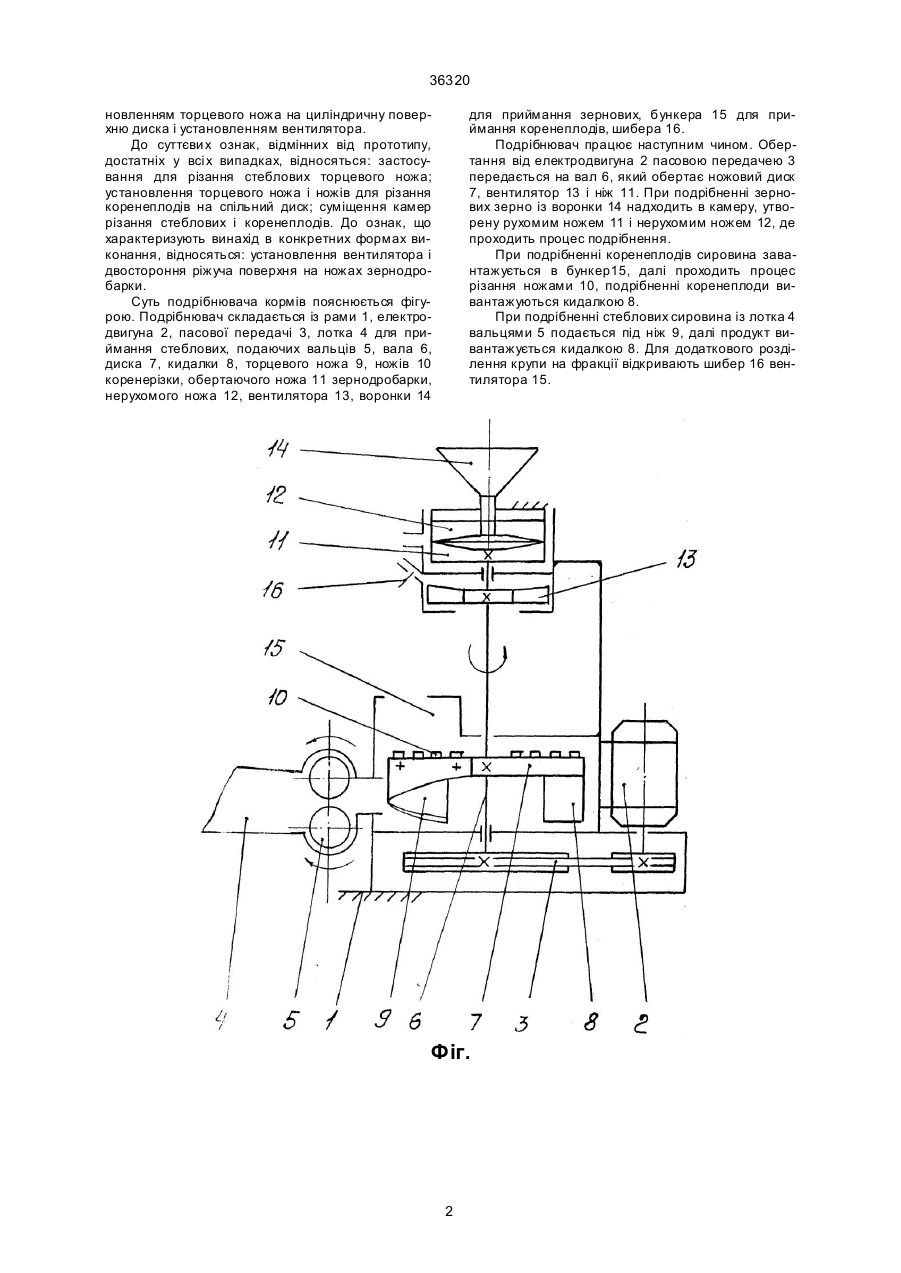

1. Подрібнювач кормів складений з рами, зернодробарки, лотка для укладання стеблових кормів, вальців для подачі стеблових кормів, приводу і бункера для коренеплодів, відрізняє ться тим, що торцевий ніж для різання стеблових і ножі для різання коренеплодів установленні на спільному диску, при тому вертикально розміщена вісь обертання диска з ножами і горизонтально розміщені осі обертання вальців для подачі стеблових перехрещуються під прямим кутом, диск з ножами і ніж 36320 новленням торцевого ножа на циліндричну поверхню диска і установленням вентилятора. До суттєви х ознак, відмінних від прототипу, достатніх у всі х випадках, відносяться: застосування для різання стеблових торцевого ножа; установлення торцевого ножа і ножів для різання коренеплодів на спільний диск; суміщення камер різання стеблових і коренеплодів. До ознак, що характеризують винахід в конкретних формах виконання, відносяться: установлення вентилятора і двостороння ріжуча поверхня на ножах зернодробарки. Суть подрібнювача кормів пояснюється фігурою. Подрібнювач складається із рами 1, електродвигуна 2, пасової передачі 3, лотка 4 для приймання стеблових, подаючих вальців 5, вала 6, диска 7, кидалки 8, торцевого ножа 9, ножів 10 коренерізки, обертаючого ножа 11 зернодробарки, нерухомого ножа 12, вентилятора 13, воронки 14 для приймання зернових, бункера 15 для приймання коренеплодів, шибера 16. Подрібнювач працює наступним чином. Обертання від електродвигуна 2 пасовою передачею 3 передається на вал 6, який обертає ножовий диск 7, вентилятор 13 і ніж 11. При подрібненні зернових зерно із воронки 14 надходить в камеру, утворену рухомим ножем 11 і нерухомим ножем 12, де проходить процес подрібнення. При подрібненні коренеплодів сировина завантажується в бункер15, далі проходить процес різання ножами 10, подрібненні коренеплоди вивантажуються кидалкою 8. При подрібненні стеблових сировина із лотка 4 вальцями 5 подається під ніж 9, далі продукт вивантажується кидалкою 8. Для додаткового розділення крупи на фракції відкривають шибер 16 вентилятора 15. Фіг. 2 36320 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
