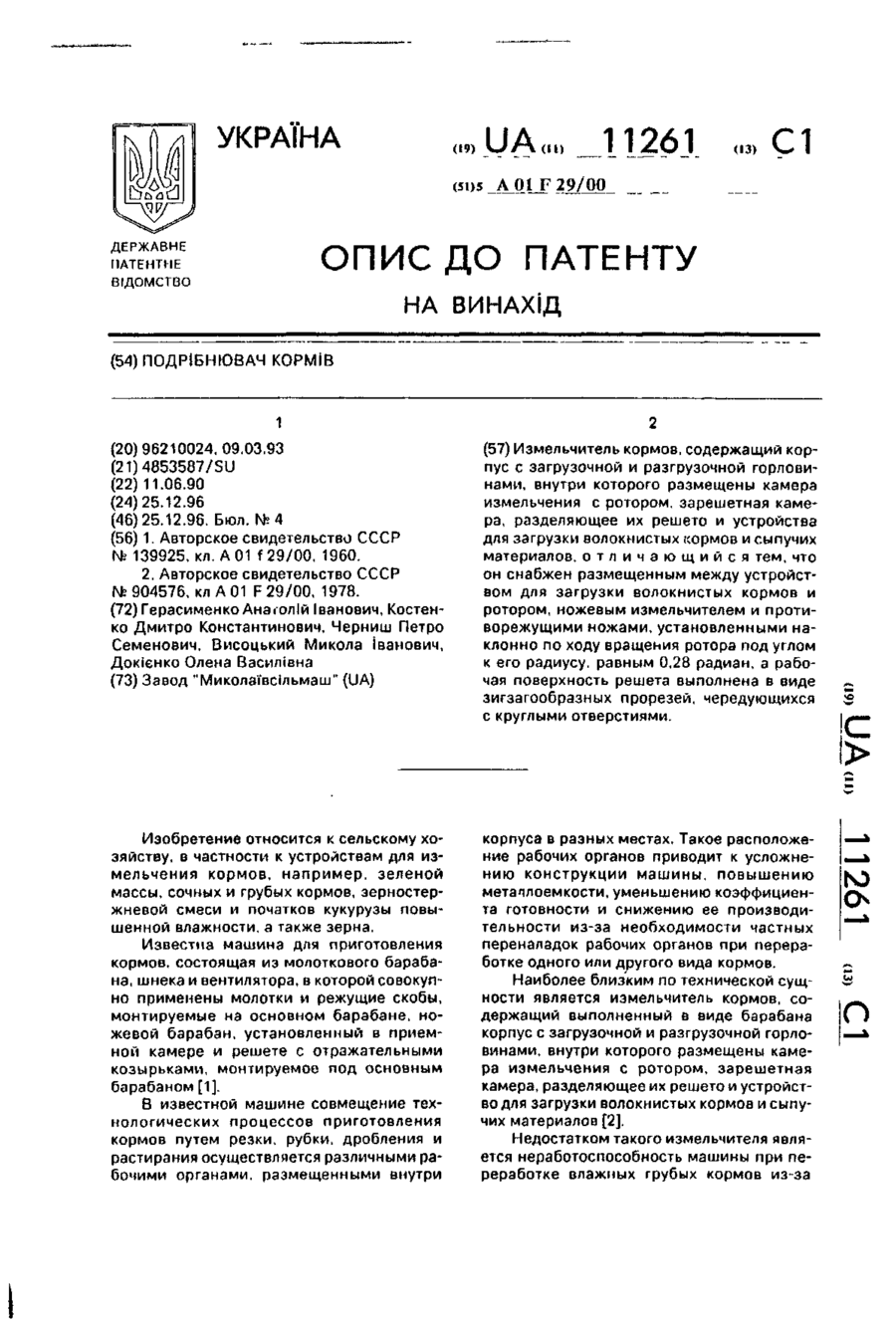

Подрібнювач кормів

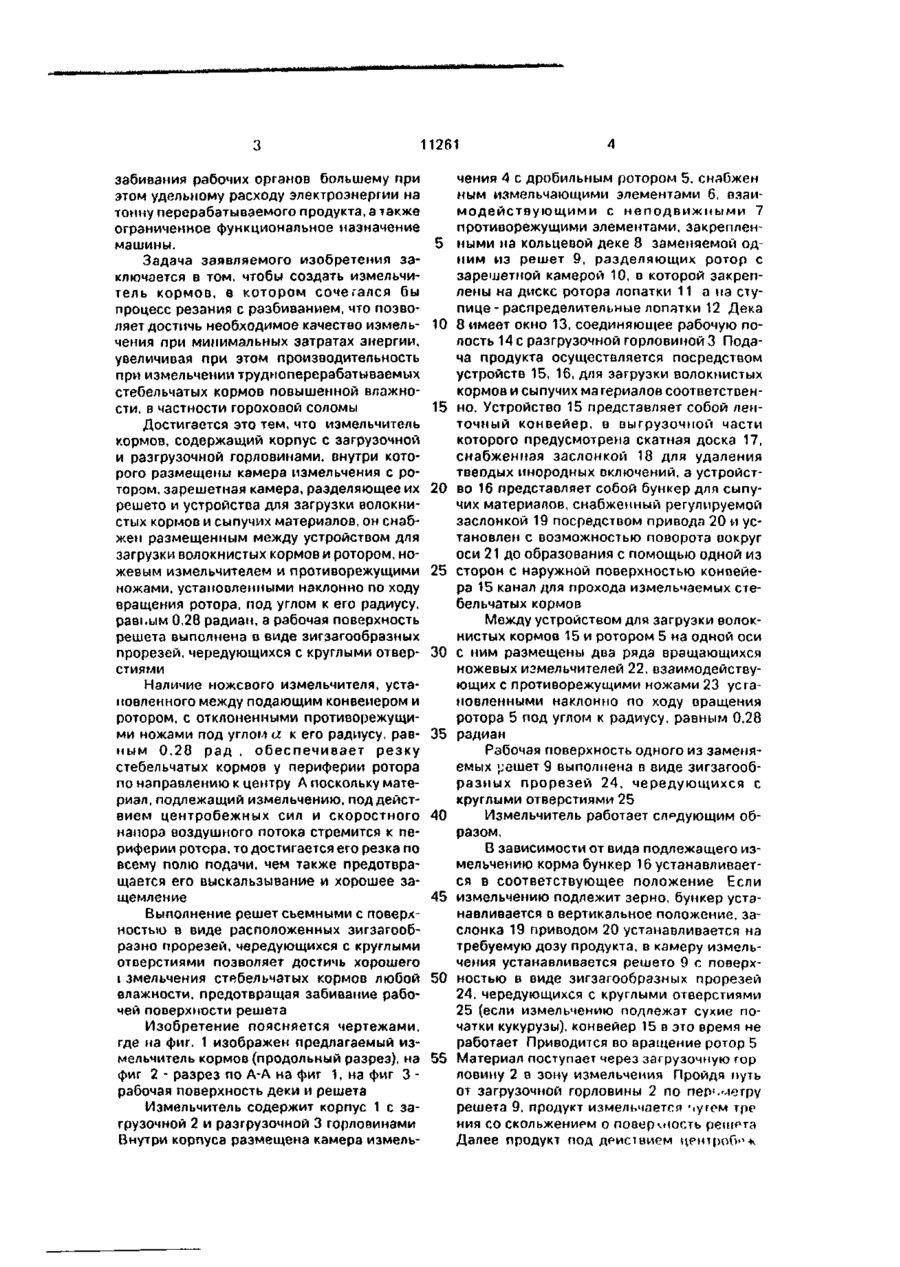

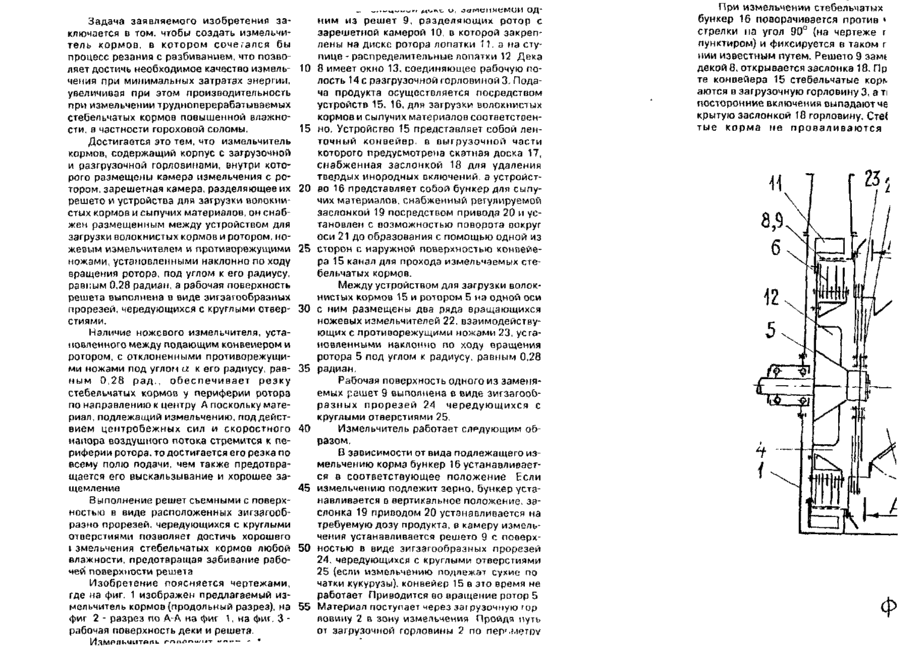

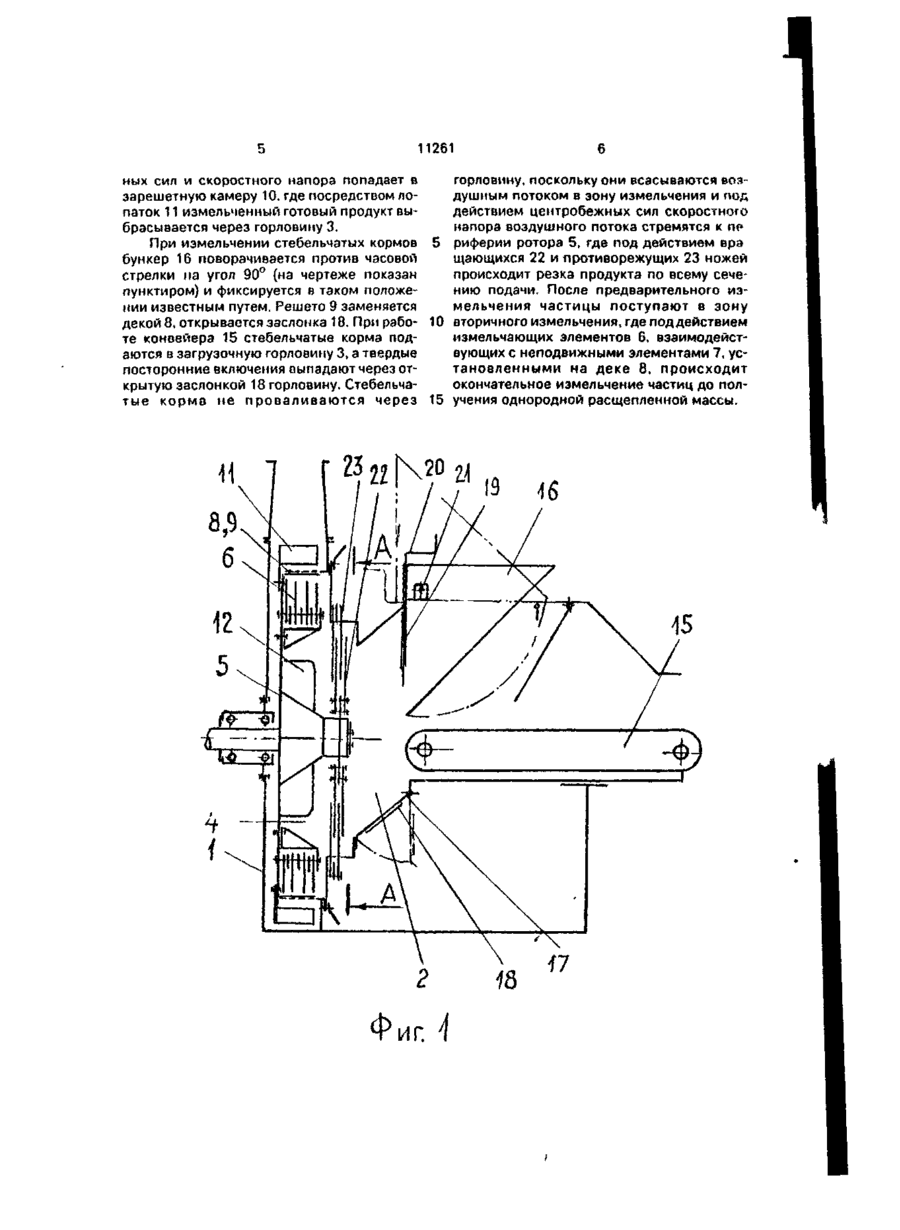

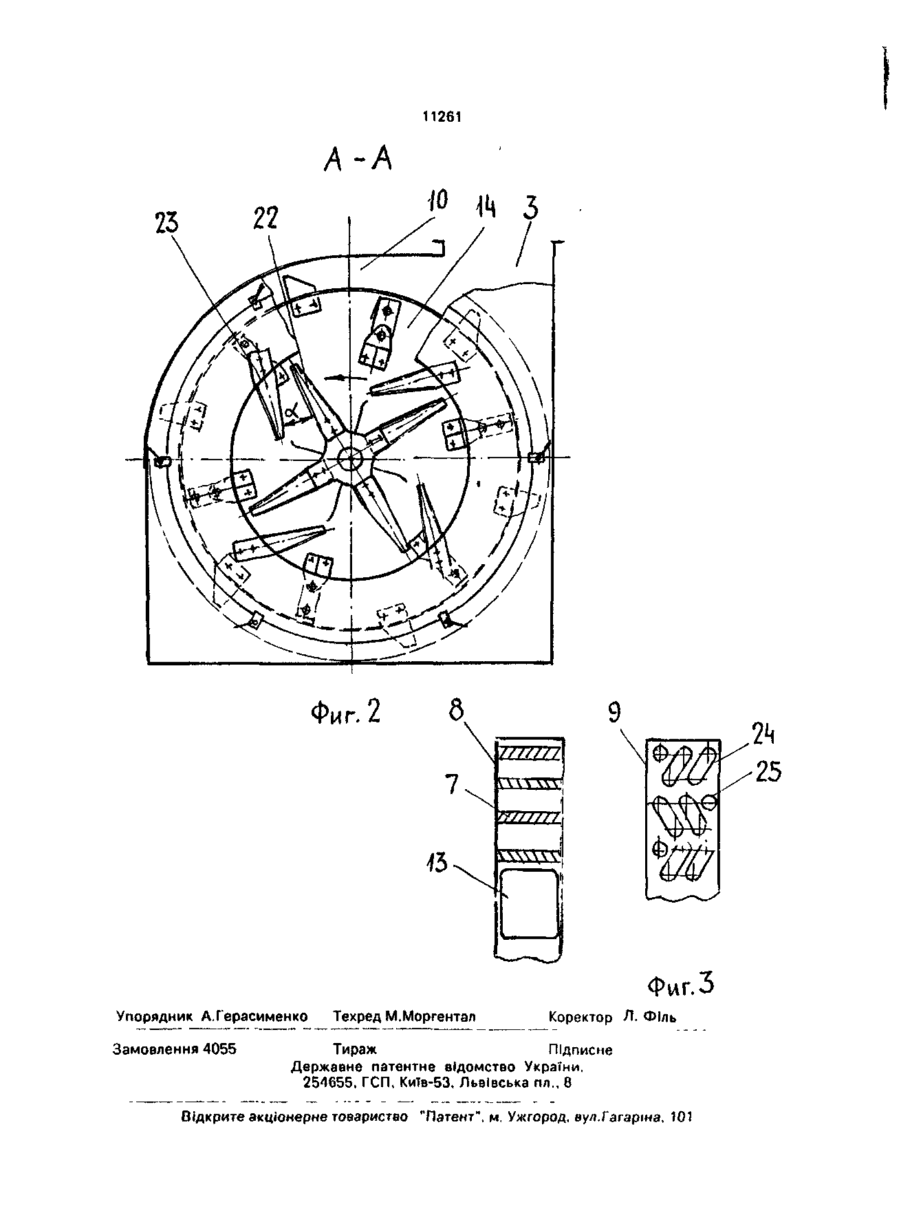

Измельчитель кормов, содержащий корпус с загрузочной и разгрузочной горловинами, внутри которого размещены камера измельчения с ротором, зарешетная камера, разделяющее их решето и устройства для загрузки волокнистых кормов и сыпучих материалов, о т л и ч а ю щ и й с я тем, что он снабжен размещенным между устройством для загрузки волокнистых кормов и ротором, ножевым измельчителем и противорежущими ножами, установленными наклонно по ходу вращения ротора под углом к его радиусу, равным 0,28 радиан, а рабочая поверхность решета выполнена в виде зигзагообразных прорезей, чередующихся с круглыми отверстиями. Изобретение относится к сельскому хозяйству, в частности к устройствам для измельчения кормов, например, зеленой массы, сочных и грубых кормов, зерностержневой смеси и початков кукурузы повышенной влажности, а также зерна. Известна машина для приготовления кормов, состоящая из молоткового барабана, шнека и вентилятора, в которой совокупно применены молотки и режущие скобы, монтируемые на основном барабане, ножевой барабан, установленный в приемной камере и решете с отражательными козырьками, монтируемое под основным барабаном [1]. В известной машине совмещение технологических процессов приготовления кормов путем резки, рубки, дробления и растирания осуществляется различными ра корпуса в разных местах. Такое расположение рабочих органов приводит к усложнению конструкции машины, повышению метаплоемкости, уменьшению коэффициента готовности и снижению ее производительности из-за необходимости частных переналадок рабочих органов при переработке одного или другого вида кормов. Наиболее близким по технической сущности является измельчитель кормов, содержащий выполненный в виде барабана корпус с загрузочной и разгрузочной горловинами, внутри которого размещены камера измельчения с ротором, зарешетная камера, разделяющее их решето и устройство для загрузки волокнистых кормов и сыпучих материалов [2] Недостатком такого измельчителя является неработоспособность машины при пе 9 Y/f//// Фиг. З Коректор Л. ФІль Підписне an Укпяїмм ho О Задача заявляемого изобретения заключается в том. чтобы создать измельчитель кормов, в котором сочетался бы процесс резания с разбиванием, что позволяет достичь необходимое качество измельчения при минимальных затратах энергии, увеличивая при этом производительность при измельчении трудноперерабатываемых стебельчатых кормов повышенной влажности, в частности гороховой соломы. Достигается это тем, что измельчитель кормов, содержащий корпус с загрузочной и разгрузочной горловинами, внутри которого размещены камера измельчения с ротором, зарешетная камера, разделяющее их решето и устройства для загрузки волокнистых кормов и сыпучих материалов, он снабжен размещенным между устройстоом для загрузки волокнистых кормов и ротором, ножевым измельчителем и противорежущими ножами, установленными наклонно по ходу вращения ротора, под углом к его радиусу, равным 0,28 радиан, а рабочая поверхность решета выполнена в виде зигзагообразных прорезей, чередующихся с круглыми отверстиями. Наличие ножевого измельчителя, установленного между подающим конвейером и ротором, с отклоненными противорежущими ножами под углом о. к его радиусу, равным 0,28 рад., обеспечивает резку стебельчатых кормов у периферии ротора по направлению к центру А поскольку материал, подлежащий измельчению, под действием центробежных сил и скоростного напора воздушного потока стремится к периферии ротора, то достигается его резка по всему полю подачи, чем также предотвращается его выскальзывание и хорошее защемление Выполнение решет съемными с поверхностью в виде расположенных зигзагообразно прорезей, чередующихся с круглыми отверстиями позволяет достичь хорошего і змельчения стебельчатых кормов любой влажности, предотвращая забивание рабочей поверхности решета Изобретение поясняется чертежами, где на фиг. 1 изображен предлагаемый измельчитель кормов (продольный разрез), на фиг 2 - разрез по А-А на фиг 1, на фиг. 3 рабочая поверхность деки и решета. 10 15 20 25 30 35 40 45 50 55 ОДНИМ и з решет 9, р а з д е л я ю щ и х р о т о р с зарешетиой камерой 10, в которой закреплены на диске ротора лопатки 11. a \ta ступице - распределительные лопятки 12 Д е к а 8 имеет о к н о 13. соединяющее рабочую полость 14 с разгрузочной горловиной 3. Подача продукта осуществляется посредством устройств 15, 16, для з а г р у з к и волокнистых кормов и сыпучих материалов соответственно. Устройство 15 представляет собой лент о ч н ы й к о н в е й е р , в в ы г р у з о ч н о й части которого предусмотрена скатная доска 17, с н а б ж е н н а я з а с л о н к о й 18 для удаления твердых инородных включений, а устройство 16 представляет собой бункер для сыпучих материалов, снабженный регулируемой заслонкой 19 посредством привода 20 и установлен с возможностью поворота вокруг оси 21 до образования с п о м о щ ь ю одной из сторон с наружной поверхностью конвейера 15 канал для прохода измельчаемых стебельчатых кормов. Между устройством для з а г р у з к и волокнистых кормов 15 и ротором 5 на одной оси с ним размещены два ряда вращающихся ножевых измельчителей 22, взаимодействующих с противорежущими н о ж а м и 23, установленными наклонно по ходу вращения ротора 5 под углом к радиусу, равным 0,28 радиан. Рабочая поверхность одного из заменяемых р г ш е т 9 выполнена в виде зигзагообр а з н ы х п р о р е з е й 24 ч е р е д у ю щ и х с я с круглыми отверстиями 25. Измельчитель работает следующим образом. В зависимости от вида подлежащего измельчению корма бункер 16 устанавливается в с о о т в е т с т в у ю щ е е п о л о ж е н и е Если измельчению подлежит зерно, бункер устанавливается в вертикальное положение, заслонка 19 приводом 20 устанавливается на требуемую дозу продукта, в камеру измельчения устанавливается решето 9 с поверхностью в виде зигзагообразных прорезей 24, чередующихся с круглыми отверстиями 25 (если измельчению подлежат сухие по чатки кукурузы), конвейер 15 в это время не работает Приводится во вращение ротор 5 Материал поступает через загрузочную гор ловину 2 в зону измельчения Пройдя путь от загрузочной горловины 2 по При измельчении стебельчатых бункер 16 поворачивается против > стрелки на угол 90° (на чертеже г пунктиром) и фиксируется в таком г нии известным путем. Решето 9 зам* декой 8, открывается заслонка 18. Пр те конвейера 15 стебельчатые KopN аются в загрузочную горловину 3, а ті посторонние включения выпадают че крытую заслонкой 18 горловину, Сте( тые к о р м а не п р о в а л и в а ю т с я УКРАЇНА (19) U А,и, 11261 (13) С1 (505 А 01 F 29/00 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54)ПОДРІБНЮВАЧ КОРМІВ 1 (20)96210024,09.03.93 (21)4853587/SU (22) 11.06.90 (24)25.12.96 (46)25.12.96. Бюл. І\Ь 4 (56) 1. Авторское свидетельство СССР № 139925, кл. А 01 f 29/00, 1960. 2. Авторское свидетельство СССР № 904576, кл А 01 F 29/00, 1978. (72) Герасименко Анаголій Іванович, Костенко Дмитро Константинович, Черниш Петро Семенович, Висоцький Микола Іванович, Докієнко Олена Василівна (73) Завод "Миколаївсільмаш" (UA) Изобретение относится к сельскому хозяйству, в частности к устройствам для измельчения кормов, например, зеленой массы, сочных и грубых кормов, зерностержневой смеси и початков кукурузы повышенной влажности, а также зерна. Известна машина для приготовления кормов, состоящая из молоткового барабана, шнека и вентилятора, в которой совокупно применены молотки и режущие скобы, монтируемые на основном барабане, ножевой барабан, установленный в приемной камере и решете с отражательными козырьками, монтируемое под основным барабаном [1]. В известной машине совмещение технологических процессов приготовления кормов путем резки, рубки, дробления и растирания осуществляется различными рабочими органами, размещенными внутри (57) Измельчитель кормов, содержащий корпус с загрузочной и разгрузочной горловинами, внутри которого размещены камера измельчения с ротором, зарешетная камера, разделяющее их решето и устройства для загрузки волокнистых кормов и сыпучих материалов, о т л и ч а ю щ и й с я тем, что он снабжен размещенным между устройством для загрузки волокнистых кормов и ротором, ножевым измельчителем и противорежущими ножами, установленными наклонно по ходу вращения ротора под углом к его радиусу, равным 0,28 радиан, а рабочая поверхность решета выполнена в виде зигзагообразных прорезей, чередующихся с круглыми отверстиями. корпуса в разных местах. Такое расположение рабочих органов приводит к усложнению конструкции машины, повышению метаплоемкости, уменьшению коэффициента готовности и снижению ее производительности из-за необходимости частных переналадок рабочих органов при переработке одного или другого вида кормов. Наиболее близким по технической сущности является измельчитель кормов, содержащий выполненный в виде барабана корпус с загрузочной и разгрузочной горловинами, внутри которого размещены камера измельчения с ротором, зарешетная камера, разделяющее их решето и устройство для загрузки волокнистых кормов и сыпучих материалов [2]. Недостатком такого измельчителя является неработоспособность машины при переработке влажных грубых кормов из-за с > о О 11261 забивания рабочих органов большему при этом удельному расходу электроэнергии на тонну перерабатываемого продукта, а также ограниченное функциональное назначение машины. Задача заявляемого изобретения заключается в том. чтобы создать измельчитель кормов, в котором сочетался бы процесс резания с разбиванием, что позволяет достичь необходимое качество измельчения при минимальных затратах энергии, увеличивая при этом производительность при измельчении трудноперерабатываемых стебельчатых кормов повышенной влажности, в частности гороховой соломы Достигается это тем, что измельчитель кормов, содержащий корпус с загрузочной и разгрузочной горловинами, внутри которого размещены камера измельчения с ротором, зарешетная камера, разделяющее их решето и устройства для загрузки волокнистых кормов и сыпучих материалов, он снабжен размещенным между устройством для загрузки волокнистых кормов и ротором, ножевым измельчителем и противорежущими ножами, установленными наклонно по ходу вращения ротора, под углом к его радиусу, раві.ьім 0,28 радиан, а рабочая поверхность решета выполнена в виде зигзагообразных прорезей, чередующихся с круглыми отверстиями Наличие ножевого измельчителя, установленного между подающим конвейером и ротором, с отклоненными противорежущими ножами под углом а к его радиусу, равным 0,28 рад , обеспечивает резку стебельчатых кормов у периферии ротора по направлению к центру А поскольку материал, подлежащий измельчению, под действием центробежных сил и скоростного напора воздушного потока стремится к периферии ротора, то достигается его резка по всему полю подачи, чем также предотвращается его выскальзывание и хорошее защемление Выполнение решет съемными с поверхностью в виде расположенных зигзагообразно прорезей, чередующихся с круглыми отверстиями позволяет достичь хорошего і змельчения стебельчатых кормов любой влажности, предотвращая забивание рабочей поверхности решета Изобретение поясняется чертежами, где на фиг. 1 изображен предлагаемый измельчитель кормов (продольный разрез), на фиг 2 - разрез по А-А на фиг 1, на фиг 3 рабочая поверхность деки и решета Измельчитель содержит корпус 1 с загрузочной 2 и разгрузочной 3 горловинами Внутри корпуса размещена камера измель 5 10 15 20 25 30 35 40 45 50 55 чения 4 с дробильным ротором 5, снабжен ным измельчающими элементами 6, взаимодействующими с неподвижными 7 противорежущими элементами, закрепленными на кольцевой деке 8 заменяемой одним из решет 9, разделяющих ротор с зарешетной камерой 10, в которой закреплены на диске ротора лопатки 11 а на ступице-распределительные лопатки 12 Дека 8 имеет окно 13, соединяющее рабочую полость 14 с разгрузочной горловиной 3 Подача продукта осуществляется посредством устройств 15, 16, для загрузки волокнистых кормов и сыпучих ма гериалов соответственно. Устройство 15 представляет собой ленточный конвейер, в выгрузочной части которого предусмотрена скатная доска 17, снабженная заслонкой 18 для удаления твеодых инородных включений, а устройство 16 представляет собой бункер для сыпучих материалов, снабженный регулируемой заслонкой 19 посредством привода 20 и установлен с возможностью поворота вокруг оси 21 до образования с помощью одной из сторон с наружной поверхностью конвейера 15 канал для прохода измельчаемых стебельчатых кормов Между устройством для загрузки волокнистых кормов 15 и ротором 5 на одной оси с ним размещены два ряда вращающихся ножевых измельчителей 22, взаимодействующих с противорежущими ножами 23 установленными наклонно по ходу вращения ротора 5 под углом к радиусу, равным 0.28 радиан Рабочая поверхность одного из заменяемых }:ешет 9 выполнена в виде зигзагообразных прорезей 24, чередующихся с круглыми отверстиями 25 Измельчитель работает следующим образом. В зависимости от вида подлежащего измельчению корма бункер 16 устанавливается в соответствующее положение Если измельчению подлежит зерно, бункер устанавливается в вертикальное положение, заслонка 19 приводом 20 устанавливается на требуемую дозу продукта, в камеру измельчения устанавливается решето 9 с поверхностью в виде зигзагообразных прорезей 24, чередующихся с круглыми отверстиями 25 (если измельчению подлежат сухие початки кукурузы), конвейер 15 в это время не работает Приводится во вращение ротор 5 Материал поступает через загрузочную гор ловину 2 в зону измельчения Пройдя путь от загрузочной горловины 2 по пер1.метру решета 9, продукт измельчается 'іугем тре ния со скольжением о поверчность решета Далее продукт под действием 11261 ных сил и скоростного напора попадает в горловину, поскольку они всасываются воззарешетную камеру 10. где посредством лодушным потоком в зону измельчения и под паток 11 измельченный готовый продукт выдействием центробежных сил скоростного брасывается через горловину 3. напора воздушного потока стремятся к ле При измельчении стебельчатых кормов риферии ротора 5, где под действием вра бункер 16 поворачивается против часовой щающихся 22 и противорежущих 23 ножей стрелки на угол 90° (на чертеже показан происходит резка продукта по всему сечепунктиром) и фиксируется в таком положению подачи. После предварительного изнии известным путем. Решето 9 заменяется мельчения частицы поступают в зону декой 8, открывается заслонка 18. При рабо- 10 вторичного измельчения, где поддействием те конвейера 15 стебельчатые корма подизмельчающих элементов 6, взаимодейстаются в загрузочную горловину 3, а твердые вующих с неподвижными элементами 7, успосторонние включения выпадают через оттановленными на деке 8, происходит крытую заслонкой 18 горловину. Стебельчаокончательное измельчение частиц до полтые корма не проваливаются через 15 учения однородной расщепленной массы. Ц и № и 19 Фиг \ 46 11261 A-A щ з 23 Фи г. 2 8 7 V \ \ V \\Л
