Подрібнювач до машини для збирання підв’ялених стеблових кормів

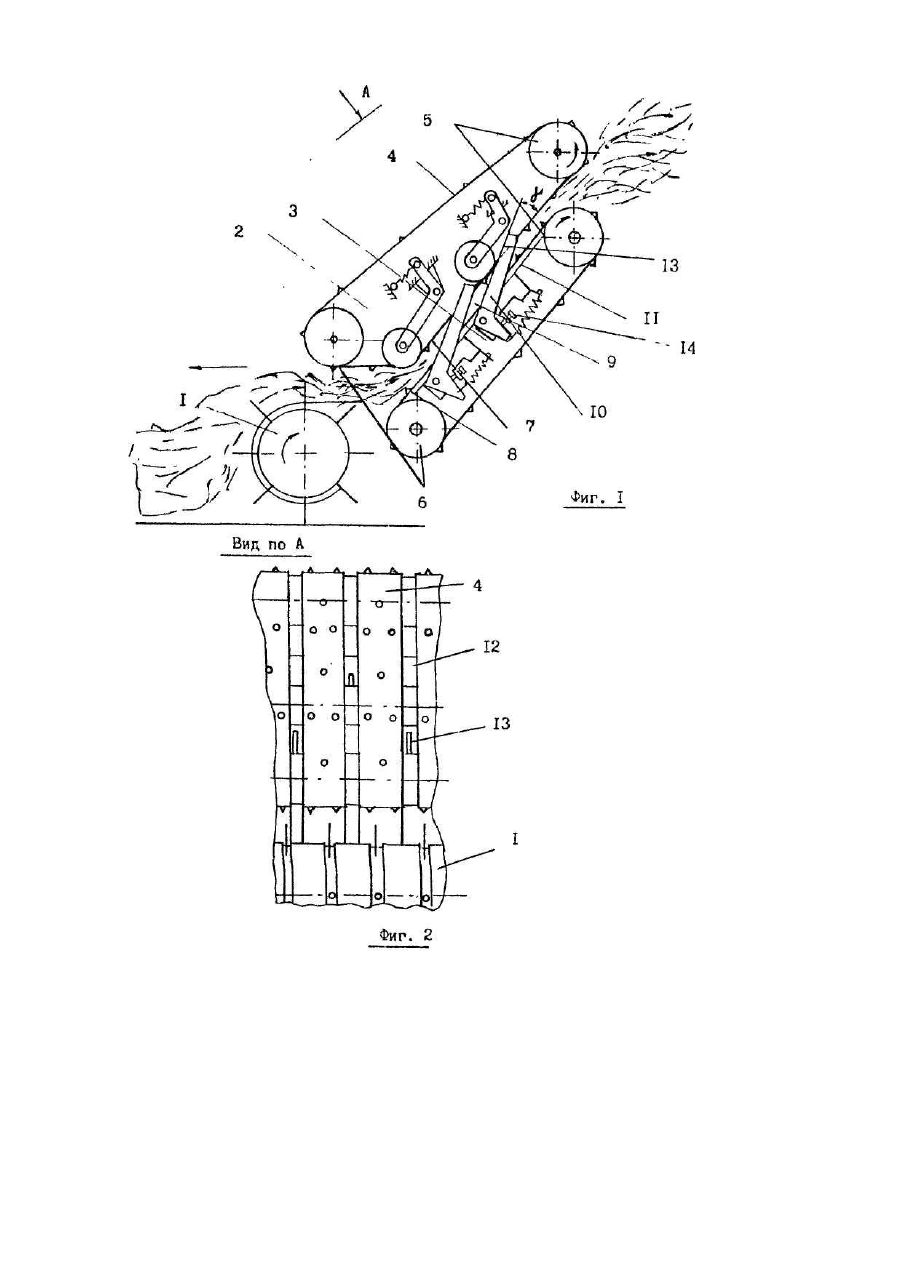

Изобретение относится к области сельскохозяйственной техники, а именно: к машинам для уборки подвяленных грубых кормов, преимущественно сена. Известен измельчитель стебельчатых культур к зерноуборочному комбайну, включающий вращающийся барабан с ножами и гребенчатый противорез с неподвижными ножами [1], Недостатком такого устройства является отделение наиболее ценной листовой части растений в процессе удара по массе вращающимися ножами при уборке подвяленных кормовых культур, например, сена. Из известных устройств наиболее близким по технической сущности к предлагаемому является подборщик-измельчитель фирмы "Menyeie LAW-350, включающий подбирающее устройство, цепочнопальцевой набиватель, канал для транспортировки массы из жестких стенок, на одной из которых установлены ножи, выполненные с возможностью отклонения [2] - прототип. Недостатком прототипа является трение стеблей о жесткие неподвижные стенки канала для транспортировки массы и, как следствие, повышение энергоемкости и осыпание листовой части от воздействия на них пальцев набивателя, с помощью которых перемещается сено по каналу. Задачей, на решение которой направлено заявляемое изобретение, является снижение потерь листовой части растении от оббивания и энергоемкости процесса транспортирования и резани-1 подвяленных стебельных кормов. Технический результат, полученный при осуществлении изобретения, за счет уменьшения трения подвяленных кормов о стенки канала, сжатия кормов ветвями транспортеров и установки лезвия ножей к стенкам канала набивателя на оптимальный угол. Решение задачи достигается тем, что в измельчителе к машине для уборки подвяленных стебельных кормов, содержащем подбирающий механизм, набиватель г. каналом для транспортировки массы, на одной из стенок которого установлены ножи, выполненные с возможностью отклонения, согласно изобретению канал набивателя, состоящего из двух установленных один над другим конвейеров, включающих установленные с интервалом на шкивах гибкие бесконечные эле. енты, имеет гибкие стенки, установленные с возможностью перемещения, образованные нижней ветвью верхнего конвейера и верхней ветвью нижнего конвейера, а ножи, закрепленные в прорезях опорного щита верхней ііетви нижнего конвейера, расположены в промежутках между элементами конвейеров, образующих гибкие стенки канала набивателя, перекрывая сечение канала. Лезвия ножей наклонены по отношению к стенкам кангіла набивателя на угол, величина которого выбрана из соотношения где a- угол между лезвием ножа и стенкой канала набивателя; f - коэффициент трения массы о лезвие. Поэтому применение канала набивателя, выполненного из гибких бесконечных элементов, установленных один над другим, - конвейеров, имеющих гибкие стенки, с возможностью перемещения, и ножи, расположенные между ветвями конвейеров с оптимальным углом резания, обеспечивает снижение трения подвяленных стебельных кормов о стенки набивателя, уменьшает потери от обламывания и снижает энергоемкость процесса. Аііализ изобретения на новизну показал, что имеющиеся аналоги не характеризуются признаками, идентичными всем вышеперечисленным существенным признакам технического решения. Из известных аналогов явно не следует, что для снижения энергоемкости процесса измельчения необходимо использовать установленные один над другим движущиеся гибкие конвейерные элементы в сочетании с укрепленными между ними лезвиями ножей. Техническое решение не является дополнением известного средства (конвейера) известной частью (ножами), присоединяемой к нему по известным правилам для достижения технического результата (Уменьшения энергоемкости измельчения), так как ножи нужно определенным образом укрепить в промежутках между гибкими элементами конвейеров. Вышеизложенное дает основание утверждать, что техническое решение имеет изобретательский уровень. Промышленная применяемость является очевидной при анализе описания и графических материалов. На фиг.1 изображена схема измельчителя к машине для уборки подвяленных стебельных кормов, вид сбоку; на фиг.2 - вид А на измельчитель спереди. Предлагаемое устройство содержит подбирающий механизм 1, набиватель, состоящий из установленных один над другим верхнего 2 и нижнего 3 конвейеров, включающих гибкие бесконечные элементы 4, которые установлены на приводных 5 и натяжных 6 шкивах с интервалом. Нижняя ветвь 7 верхнего конвейера 2 и верхняя ветвь 8 нижнего конвейера 3, образуют гибкие стенки канала 9 (набивателя). Ножи 10,закрепленные в прорезях опорного щита 11 верхней ветви 8 нижнего конвейера 3, расположены в промежутках 12 между элементами конвейеров, образующих гибкие стенки канала 9 набивателя, перекрывая сечения канала, а лезвия 13 ножей 10 наклонены с помощью регулируемого винтового упора 13 по отношению к стенкам канала 9 набивателя на угол, величина которого выбрана из соотношения где a - угол между лезвием ножа и стенкой канала набивателя; f - коэффициент трения массы о лезвие. Устройство работает следующим образом. При движении измельчителя вместе с машиной вдоль валка подвяленного стебельного корма, например, сена, подбирающий механизм 1 подбирает слой массы и напрапляет его в набиватель, где масса зажимается гибкими элементами нижней ветви 7 верхнего конвейера 2 и верхней ветви О нижнего конвейера 3, образующих канал 9 с гибкими стенками. В канале масел приобретает скорость, равную скорости дпиж
