Інерційний планетарний трансформатор моменту
Формула / Реферат
Інерційний планетарний трансформатор моменту з ведучим водилом, веденим центральним циліндричним колесом, принаймні двома сателітами з встановленими з можливістю обертання відносно осей, перпендикулярних одній з діаметральних площин кожного сателіту, дебалансами, який відрізняється тим, що кожен з дебалансів зв’язаний з водилом конічною передачею з передаточним числом рівним одиниці, причому одне з коліс конічної передачі жорстко зв'язане з водилом співвісно своєму сателіту, а друге - жорстко з дебалансом.
Текст

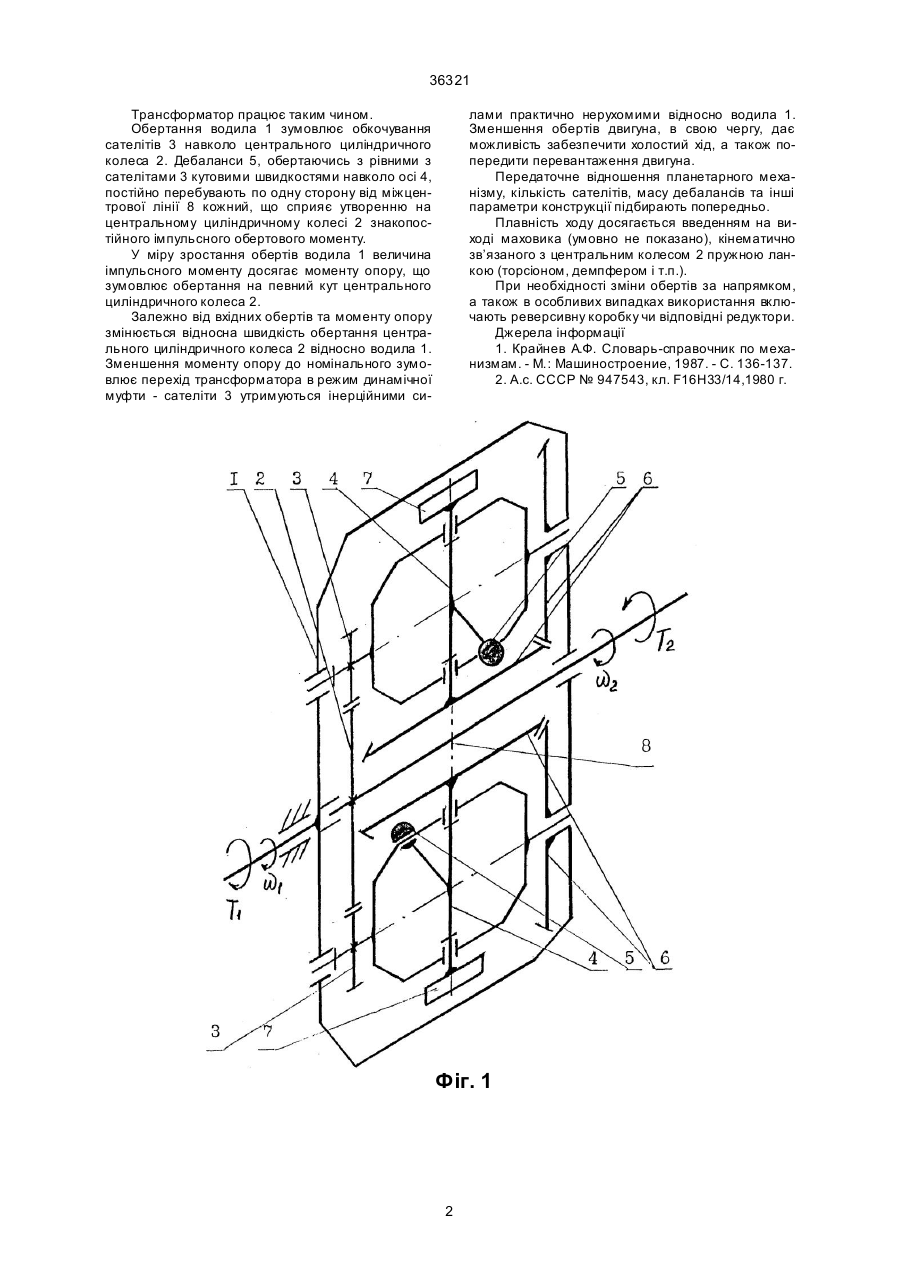

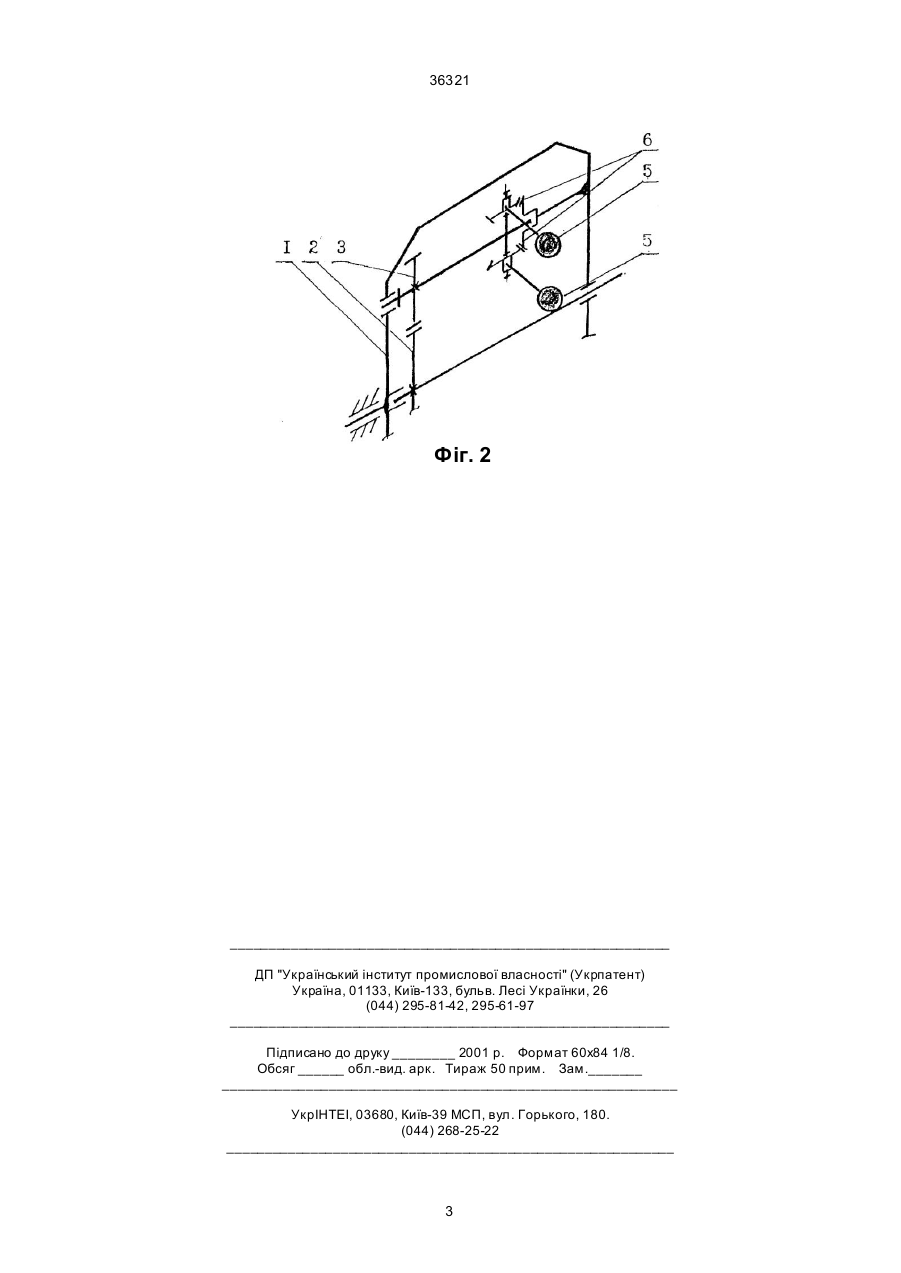

Інерційний планетарний трансформатор моменту з ведучим водилом, веденим центральним циліндричним колесом, по меншій мірі двома са 36321 Трансформатор працює таким чином. Обертання водила 1 зумовлює обкочування сателітів 3 навколо центрального циліндричного колеса 2. Дебаланси 5, обертаючись з рівними з сателітами 3 кутовими швидкостями навколо осі 4, постійно перебувають по одну сторону від міжцентрової лінії 8 кожний, що сприяє утворенню на центральному циліндричному колесі 2 знакопостійного імпульсного обертового моменту. У міру зростання обертів водила 1 величина імпульсного моменту досягає моменту опору, що зумовлює обертання на певний кут центрального циліндричного колеса 2. Залежно від вхідних обертів та моменту опору змінюється відносна швидкість обертання центрального циліндричного колеса 2 відносно водила 1. Зменшення моменту опору до номінального зумовлює перехід трансформатора в режим динамічної муфти - сателіти 3 утримуються інерційними си лами практично нерухомими відносно водила 1. Зменшення обертів двигуна, в свою чергу, дає можливість забезпечити холостий хід, а також попередити перевантаження двигуна. Передаточне відношення планетарного механізму, кількість сателітів, масу дебалансів та інші параметри конструкції підбирають попередньо. Плавність ходу досягається введенням на виході маховика (умовно не показано), кінематично зв’язаного з центральним колесом 2 пружною ланкою (торсіоном, демпфером і т.п.). При необхідності зміни обертів за напрямком, а також в особливих випадках використання включають реверсивну коробку чи відповідні редуктори. Джерела інформації 1. Крайнев А.Ф. Словарь-справочник по механизмам. - М.: Машиностроение, 1987. - С. 136-137. 2. А.с. СССР № 947543, кл. F16Н33/14,1980 г. Фіг. 1 2 36321 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюInertial planetary momentum transformer
Автори англійськоюDanylyshyn Hryhorii Mykhailovych
Назва патенту російськоюИнерционный планетарный трансформатор момента
Автори російськоюДанилишин Григорий Михайлович
МПК / Мітки
МПК: B60K 17/06, F16H 31/00, F16H 33/00
Мітки: інерційний, моменту, планетарний, трансформатор
