Установка компенсації реактивної потужності

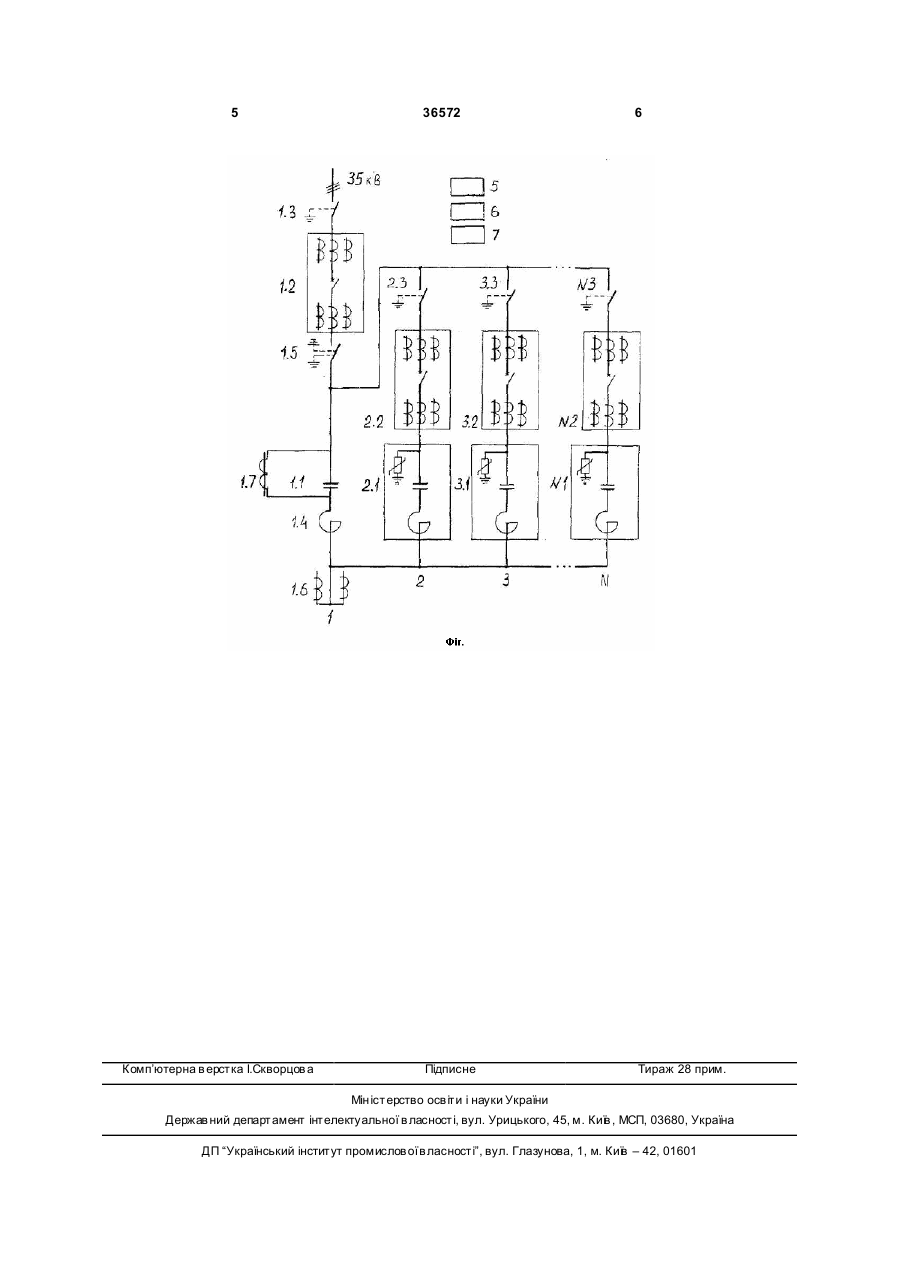

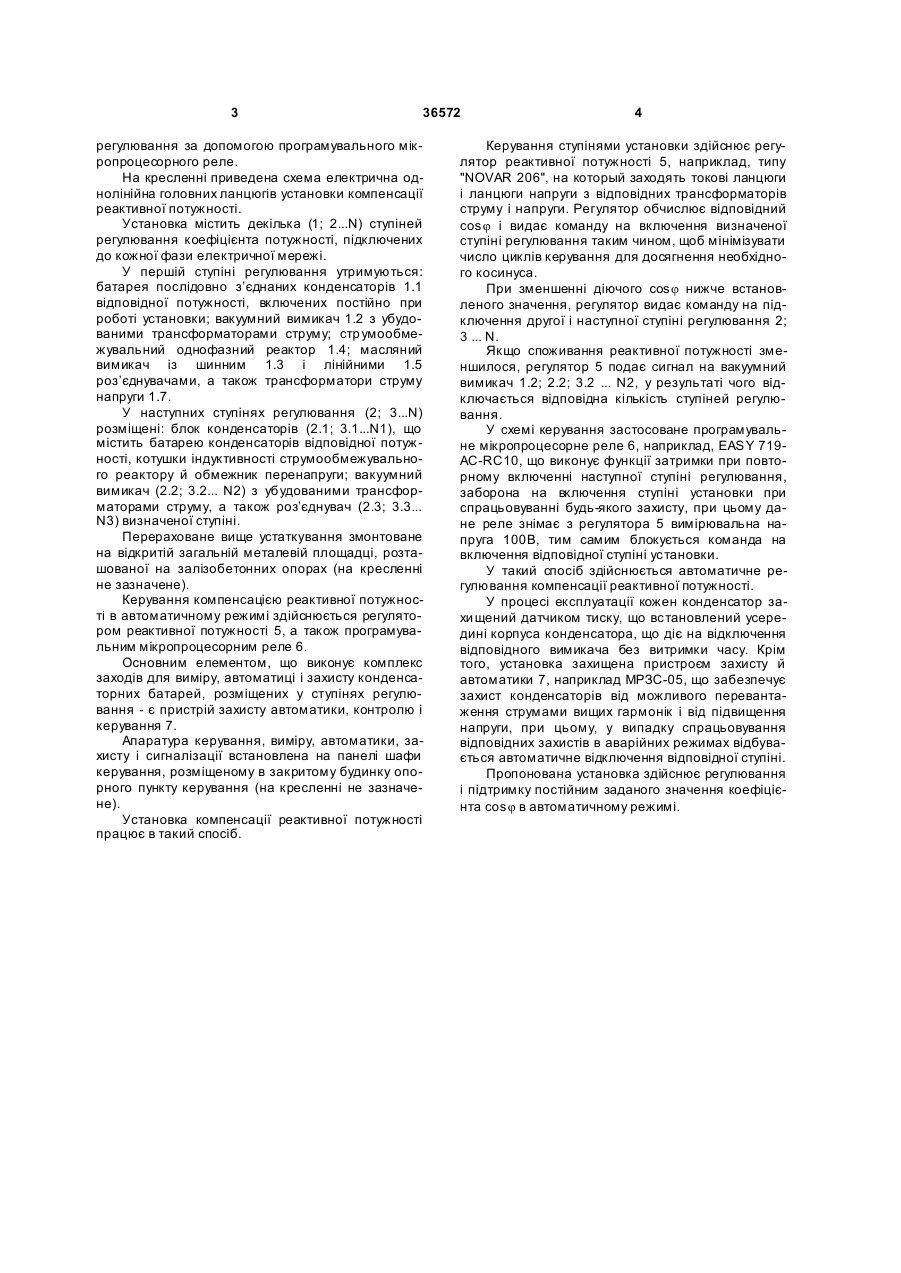

1. Установка компенсації реактивної потужності, що містить ступені регулювання коефіцієнта потужності, комутаційну апаратуру, ланцюги сигналізації, керування і захистів, яка відрізняється тим, що до кожної фази мережі підключена N-на кількість регульованих ступенів коефіцієнта потужності, при цьому у першому ступені розміщена батарея послідовно з'єднаних конденсаторів, включених постійно при роботі установки, вакуумний вимикач з убудованими трансформаторами 3 36572 регулювання за допомогою програмувального мікропроцесорного реле. На кресленні приведена схема електрична однолінійна головних ланцюгів установки компенсації реактивної потужності. Установка містить декілька (1; 2...N) ступіней регулювання коефіцієнта потужності, підключених до кожної фази електричної мережі. У першій ступіні регулювання утримуються: батарея послідовно з’єднаних конденсаторів 1.1 відповідної потужності, включених постійно при роботі установки; вакуумний вимикач 1.2 з убудованими трансформаторами струму; стр умообмежувальний однофазний реактор 1.4; масляний вимикач із шинним 1.3 і лінійними 1.5 роз’єднувачами, а також трансформатори струму напруги 1.7. У наступних ступінях регулювання (2; 3...N) розміщені: блок конденсаторів (2.1; 3.1...N1), що містить батарею конденсаторів відповідної потужності, котушки індуктивності струмообмежувального реактору й обмежник перенапруги; вакуумний вимикач (2.2; 3.2... N2) з убудованими трансформаторами струму, а також роз’єднувач (2.3; 3.3... N3) визначеної ступіні. Перераховане вище устаткування змонтоване на відкритій загальній металевій площадці, розташованої на залізобетонних опорах (на кресленні не зазначене). Керування компенсацією реактивної потужності в автоматичному режимі здійснюється регулятором реактивної потужності 5, а також програмувальним мікропроцесорним реле 6. Основним елементом, що виконує комплекс заходів для виміру, автоматиці і захисту конденсаторних батарей, розміщених у ступінях регулювання - є пристрій захисту автоматики, контролю і керування 7. Апаратура керування, виміру, автоматики, захисту і сигналізації встановлена на панелі шафи керування, розміщеному в закритому будинку опорного пункту керування (на кресленні не зазначене). Установка компенсації реактивної потужності працює в такий спосіб. 4 Керування ступінями установки здійснює регулятор реактивної потужності 5, наприклад, типу "NOVAR 206", на который заходять токові ланцюги і ланцюги напруги з відповідних трансформаторів струму і напруги. Регулятор обчислює відповідний cosj і видає команду на включення визначеної ступіні регулювання таким чином, щоб мінімізувати число циклів керування для досягнення необхідного косинуса. При зменшенні діючого cosj нижче встановленого значення, регулятор видає команду на підключення другої і наступної ступіні регулювання 2; 3 ... N. Якщо споживання реактивної потужності зменшилося, регулятор 5 подає сигнал на вакуумний вимикач 1.2; 2.2; 3.2 ... N2, у результаті чого відключається відповідна кількість ступіней регулювання. У схемі керування застосоване програмувальне мікропроцесорне реле 6, наприклад, EASY 719AC-RC10, що виконує функції затримки при повторному включенні наступної ступіні регулювання, заборона на включення ступіні установки при спрацьовуванні будь-якого захисту, при цьому дане реле знімає з регулятора 5 вимірювальна напруга 100В, тим самим блокується команда на включення відповідної ступіні установки. У такий спосіб здійснюється автоматичне регулювання компенсації реактивної потужності. У процесі експлуатації кожен конденсатор захи щений датчиком тиску, що встановлений усередині корпуса конденсатора, що діє на відключення відповідного вимикача без витримки часу. Крім того, установка захищена пристроєм захисту й автоматики 7, наприклад МРЗС-05, що забезпечує захист конденсаторів від можливого перевантаження струмами вищих гармонік і від підвищення напруги, при цьому, у випадку спрацьовування відповідних захистів в аварійних режимах відбувається автоматичне відключення відповідної ступіні. Пропонована установка здійснює регулювання і підтримку постійним заданого значення коефіцієнта cosj в автоматичному режимі. 5 Комп’ютерна в ерстка І.Скворцов а 36572 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
