Перетворювач змін частоти сигналу у фазовий зсув

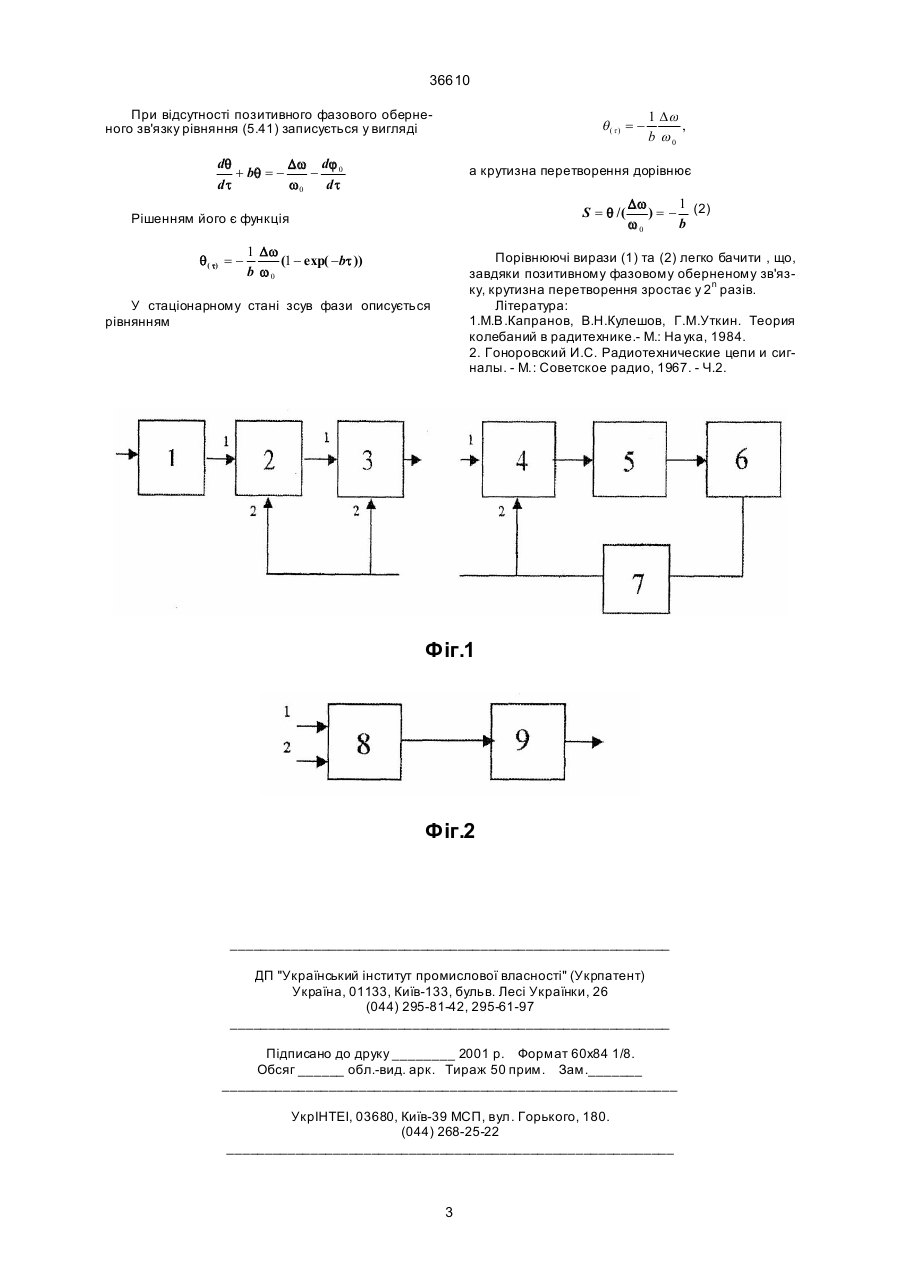

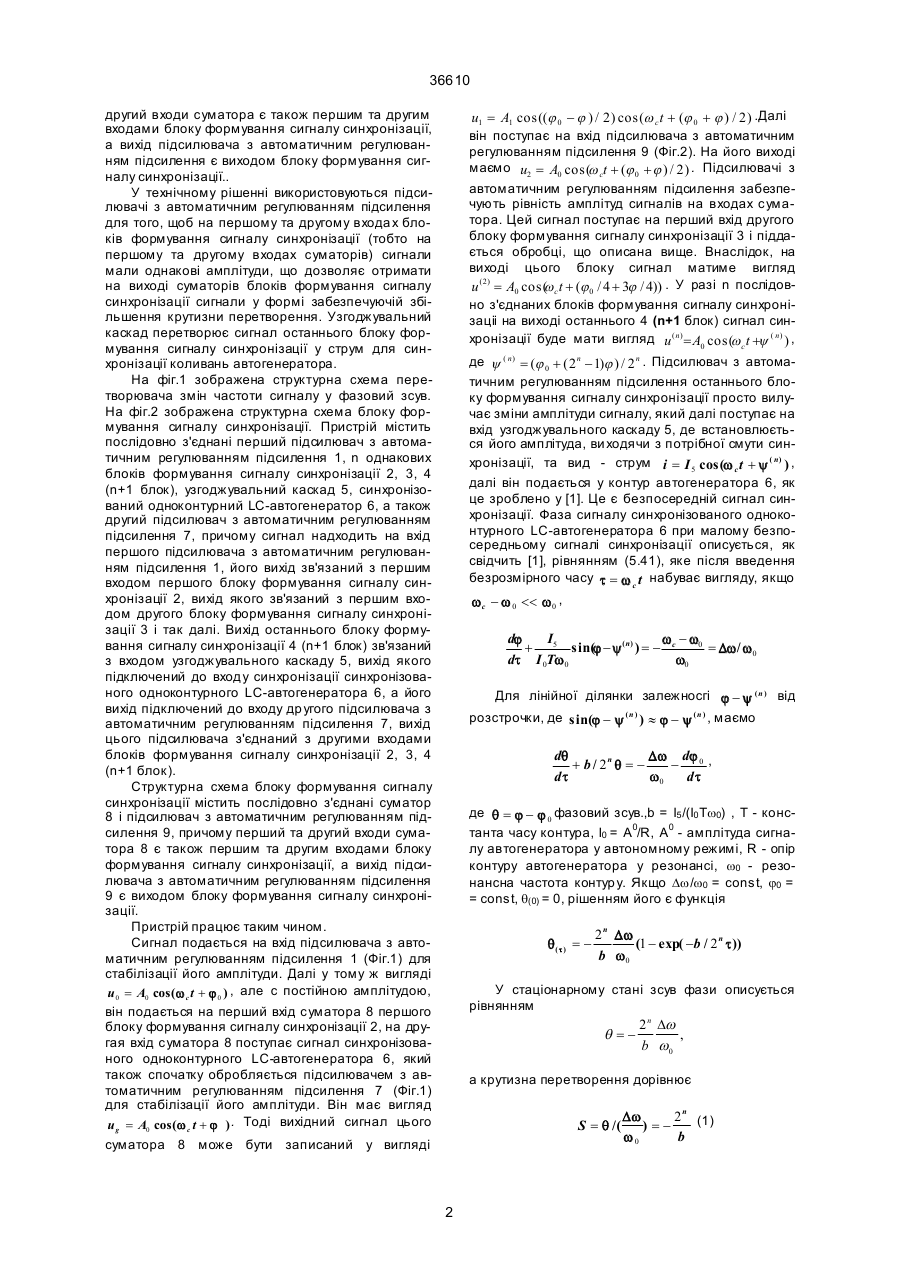

Перетворювач змін частоти сигналу у фазовий зсув, що містить синхронізований одноконтурний LC-автогенератор, відрізняється тим що, у нього введені послідовно з'єднані перший підсилювач з автоматичним регулюванням підсилення, n однакових блоків формування сигналу синхронізації, узгоджувальний каскад, а також другий підсилювач з автоматичним регулюванням підсилення, причому сигнал подається на вхід першого 36610 другий входи суматора є також першим та другим входами блоку формування сигналу синхронізації, а вихід підсилювача з автоматичним регулюванням підсилення є виходом блоку формування сигналу синхронізації.. У технічному рішенні використовуються підсилювачі з автоматичним регулюванням підсилення для того, щоб на першому та другому входа х блоків формування сигналу синхронізації (тобто на першому та другому входах суматорів) сигнали мали однакові амплітуди, що дозволяє отримати на виході суматорів блоків формування сигналу синхронізації сигнали у формі забезпечуючій збільшення крутизни перетворення. Узгоджувальний каскад перетворює сигнал останнього блоку формування сигналу синхронізації у струм для синхронізації коливань автогенератора. На фіг.1 зображена структурна схема перетворювача змін частоти сигналу у фазовий зсув. На фіг.2 зображена структурна схема блоку формування сигналу синхронізації. Пристрій містить послідовно з'єднані перший підсилювач з автоматичним регулюванням підсилення 1, n однакових блоків формування сигналу синхронізації 2, 3, 4 (n+1 блок), узгоджувальний каскад 5, синхронізований одноконтурний LC-автогенератор 6, а також другий підсилювач з автоматичним регулюванням підсилення 7, причому сигнал надходить на вхід першого підсилювача з автоматичним регулюванням підсилення 1, його вихід зв'язаний з першим входом першого блоку формування сигналу синхронізації 2, вихід якого зв'язаний з першим входом другого блоку формування сигналу синхронізації 3 і так далі. Вихід останнього блоку формування сигналу синхронізації 4 (n+1 блок) зв'язаний з входом узгоджувального каскаду 5, вихід якого підключений до входу синхронізації синхронізованого одноконтурного LC-автогенератора 6, а його вихід підключений до входу др угого підсилювача з автоматичним регулюванням підсилення 7, вихід цього підсилювача з'єднаний з другими входами блоків формування сигналу синхронізації 2, 3, 4 (n+1 блок). Структурна схема блоку формування сигналу синхронізації містить послідовно з'єднані суматор 8 і підсилювач з автоматичним регулюванням підсилення 9, причому перший та другий входи суматора 8 є також першим та другим входами блоку формування сигналу синхронізації, а вихід підсилювача з автоматичним регулюванням підсилення 9 є виходом блоку формування сигналу синхронізації. Пристрій працює таким чином. Сигнал подається на вхід підсилювача з автоматичним регулюванням підсилення 1 (Фіг.1) для стабілізації його амплітуди. Далі у тому ж вигляді u0 = A0 cos(w c t + j 0 ) , але с постійною амплітудою, він подається на перший вхід суматора 8 першого блоку формування сигналу синхронізації 2, на другая вхід суматора 8 поступає сигнал синхронізованого одноконтурного LC-автогенератора 6, який також спочатку обробляється підсилювачем з автоматичним регулюванням підсилення 7 (Фіг.1) для стабілізації його амплітуди. Він має вигляд ug = A0 cos(w c t + j ) . Тоді вихідний сигнал цього u1 = A1 cos((j 0 - j ) / 2 ) cos(w c t + (j 0 + j ) / 2 ) .Далі він поступає на вхід підсилювача з автоматичним регулюванням підсилення 9 (Фіг.2). На його виході маємо u2 = A0 cos(w ct + (j 0 + j ) / 2 ) . Підсилювачі з автоматичним регулюванням підсилення забезпечують рівність амплітуд сигналів на входах суматора. Цей сигнал поступає на перший вхід другого блоку формування сигналу синхронізації 3 і піддається обробці, що описана вище. Внаслідок, на виході цього блоку сигнал матиме вигляд u ( 2)= A0 cos( c t + (j 0 / 4 + 3j / 4)) . У разі n послідовw но з'єднаних блоків формування сигналу синхронізаціі на виході останнього 4 (n+1 блок) сигнал синхронізації буде мати вигляд u ( n) = A0 cos(wc t +y ( n) ) , де y ( n) = (j 0 + ( 2 n - 1)j ) / 2 n . Підсилювач з автоматичним регулюванням підсилення останнього блоку формування сигналу синхронізації просто вилучає зміни амплітуди сигналу, який далі поступає на вхід узгоджувального каскаду 5, де встановлюється його амплітуда, ви ходячи з потрібної смути синхронізації, та вид - струм i = I 5 cos(w c t + y ( n) ) , далі він подається у контур автогенератора 6, як це зроблено у [1]. Це є безпосередній сигнал синхронізації. Фаза сигналу синхронізованого одноконтурного LC-автогенератора 6 при малому безпосередньому сигналі синхронізації описується, як свідчить [1], рівнянням (5.41), яке після введення безрозмірного часу t = w c t набуває вигляду, якщо wc - w 0
