Пристрій для вимірювання електричного сигналу з адитивною завадою

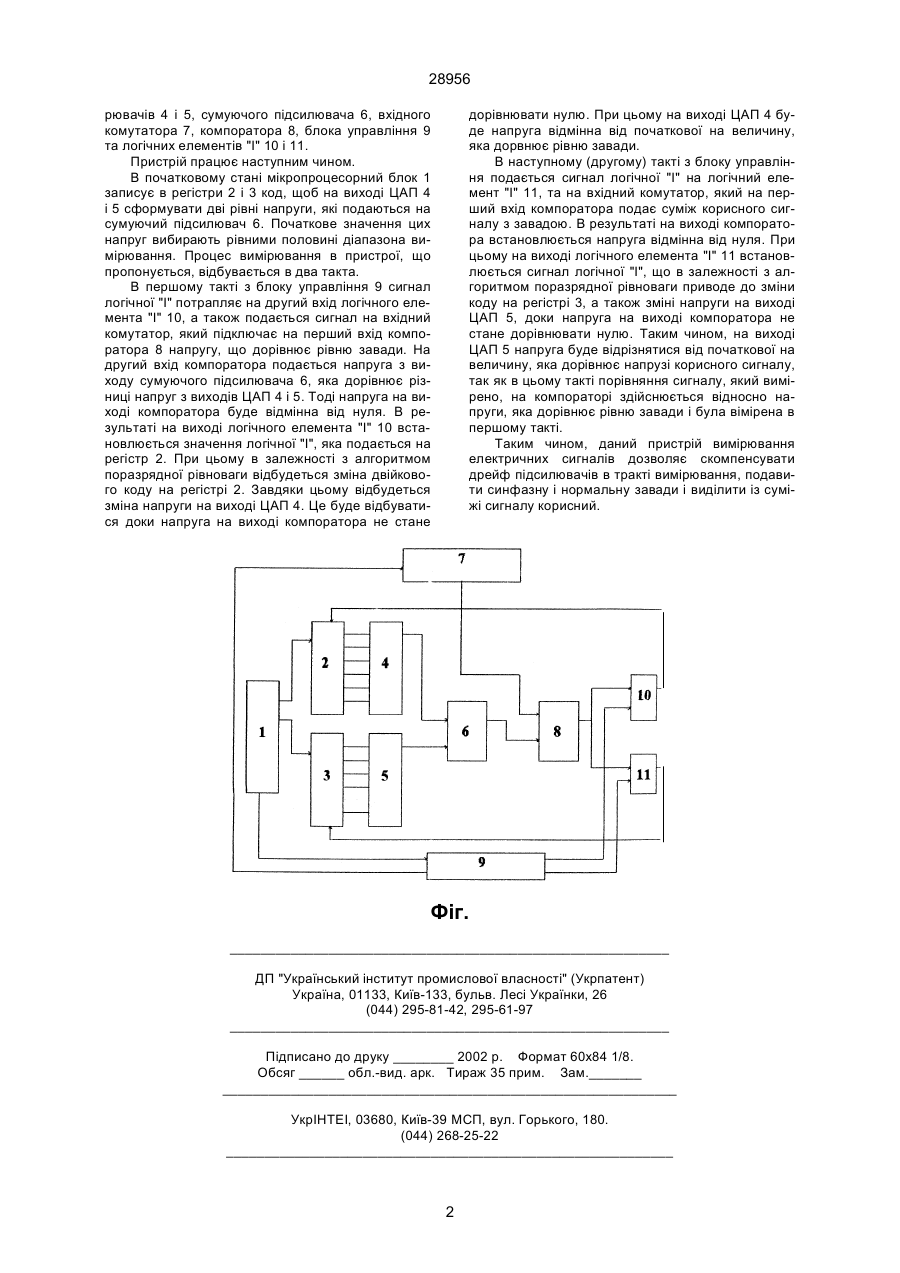

Пристрій для вимірювання електричного сигналу з адитивною завадою, що складається з мікропроцесорного блока, регістрів, цифроаналого 28956 рювачів 4 і 5, сумуючого підсилювача 6, вхідного комутатора 7, компоратора 8, блока управління 9 та логічних елементів "І" 10 і 11. Пристрій працює наступним чином. В початковому стані мікропроцесорний блок 1 записує в регістри 2 і 3 код, щоб на виході ЦАП 4 і 5 сформувати дві рівні напруги, які подаються на сумуючий підсилювач 6. Початкове значення цих напруг вибирають рівними половині діапазона вимірювання. Процес вимірювання в пристрої, що пропонується, відбувається в два такта. В першому такті з блоку управління 9 сигнал логічної "I" потрапляє на другий вхід логічного елемента "І" 10, а також подається сигнал на вхідний комутатор, який підключає на перший вхід компоратора 8 напругу, що дорівнює рівню завади. На другий вхід компоратора подається напруга з виходу сумуючого підсилювача 6, яка дорівнює різниці напруг з виходів ЦАП 4 і 5. Тоді напруга на виході компоратора буде відмінна від нуля. В результаті на виході логічного елемента "І" 10 встановлюється значення логічної "І", яка подається на регістр 2. При цьому в залежності з алгоритмом поразрядної рівноваги відбудеться зміна двійкового коду на регістрі 2. Завдяки цьому відбудеться зміна напруги на виході ЦАП 4. Це буде відбуватися доки напруга на виході компоратора не стане дорівнювати нулю. При цьому на виході ЦАП 4 буде напруга відмінна від початкової на величину, яка дорвнює рівню завади. В наступному (другому) такті з блоку управління подається сигнал логічної "І" на логічний елемент "І" 11, та на вхідний комутатор, який на перший вхід компоратора подає суміж корисного сигналу з завадою. В результаті на виході компоратора встановлюється напруга відмінна від нуля. При цьому на виході логічного елемента "І" 11 встановлюється сигнал логічної "І", що в залежності з алгоритмом поразрядної рівноваги приводе до зміни коду на регістрі 3, а також зміні напруги на виході ЦАП 5, доки напруга на виході компоратора не стане дорівнювати нулю. Таким чином, на виході ЦАП 5 напруга буде відрізнятися від початкової на величину, яка дорівнює напрузі корисного сигналу, так як в цьому такті порівняння сигналу, який вимірено, на компораторі здійснюється відносно напруги, яка дорівнює рівню завади і була вімірена в першому такті. Таким чином, даний пристрій вимірювання електричних сигналів дозволяє скомпенсувати дрейф підсилювачів в тракті вимірювання, подавити синфазну і нормальну завади і виділити із суміжі сигналу корисний. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
