Спосіб виготовлення сегментного планшета, зокрема карти або плану

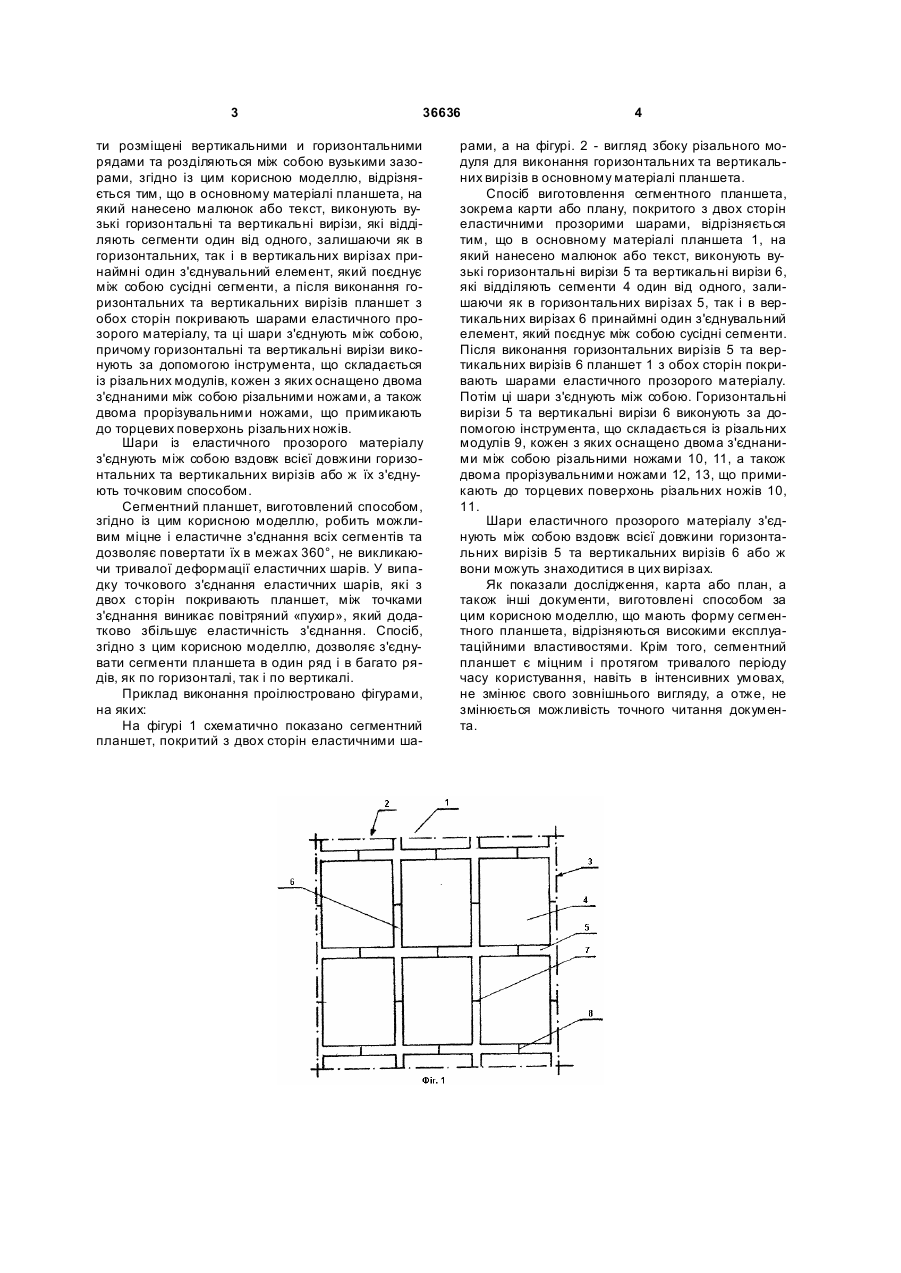

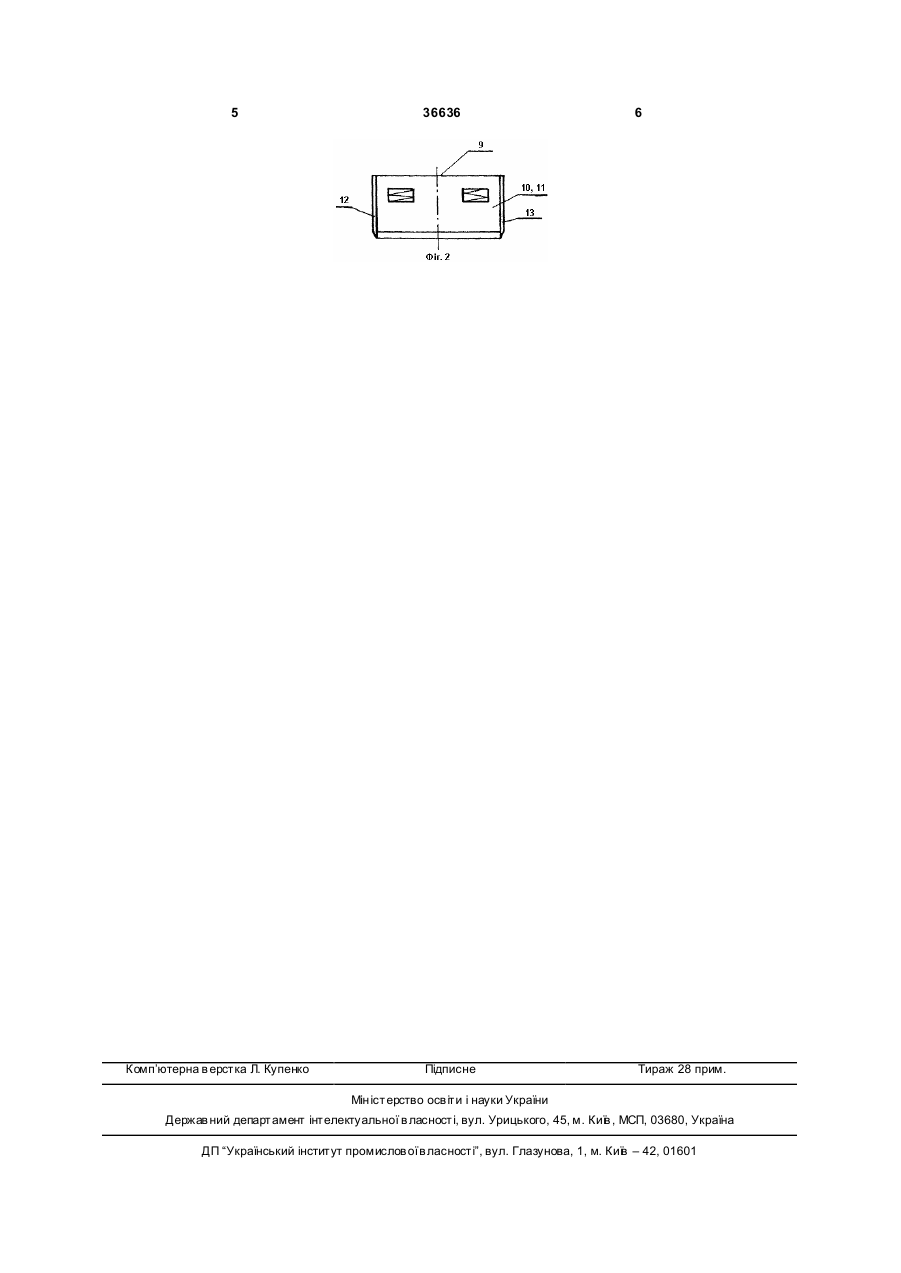

1. Спосіб виготовлення сегментного планшета, зокрема карти або плану, покритого з двох сторін еластичними прозорими шарами, причому сегменти розміщені вертикальними й горизонтальними рядами та розділяються між собою вузькими зазорами, який відрізняється тим, що в основному матеріалі планшета (1), на який нанесено малюнок або текст, виконують вузькі горизонтальні вирізи (5) та вертикальні вирізи (6), які відділяють сегменти (4) один від одного, залишаючи як в горизонтальних вирізах (5), так і в вертикальних вирізах (6) принаймні один з'єднуваль U 2 (19) 1 3 36636 ти розміщені вертикальними и горизонтальними рядами та розділяються між собою вузькими зазорами, згідно із цим корисною моделлю, відрізняється тим, що в основному матеріалі планшета, на який нанесено малюнок або текст, виконують вузькі горизонтальні та вертикальні вирізи, які відділяють сегменти один від одного, залишаючи як в горизонтальних, так і в вертикальних вирізах принаймні один з'єднувальний елемент, який поєднує між собою сусідні сегменти, а після виконання горизонтальних та вертикальних вирізів планшет з обох сторін покривають шарами еластичного прозорого матеріалу, та ці шари з'єднують між собою, причому горизонтальні та вертикальні вирізи виконують за допомогою інструмента, що складається із різальних модулів, кожен з яких оснащено двома з'єднаними між собою різальними ножами, а також двома прорізувальними ножами, що примикають до торцевих поверхонь різальних ножів. Шари із еластичного прозорого матеріалу з'єднують між собою вздовж всієї довжини горизонтальних та вертикальних вирізів або ж їх з'єднують точковим способом. Сегментний планшет, виготовлений способом, згідно із цим корисною моделлю, робить можливим міцне і еластичне з'єднання всіх сегментів та дозволяє повертати їх в межах 360°, не викликаючи тривалої деформації еластичних шарів. У випадку точкового з'єднання еластичних шарів, які з двох сторін покривають планшет, між точками з'єднання виникає повітряний «пухир», який додатково збільшує еластичність з'єднання. Спосіб, згідно з цим корисною моделлю, дозволяє з'єднувати сегменти планшета в один ряд і в багато рядів, як по горизонталі, так і по вертикалі. Приклад виконання проілюстровано фігурами, на яких: На фігурі 1 схематично показано сегментний планшет, покритий з двох сторін еластичними ша 4 рами, а на фігурі. 2 - вигляд збоку різального модуля для виконання горизонтальних та вертикальних вирізів в основному матеріалі планшета. Спосіб виготовлення сегментного планшета, зокрема карти або плану, покритого з двох сторін еластичними прозорими шарами, відрізняється тим, що в основному матеріалі планшета 1, на який нанесено малюнок або текст, виконують вузькі горизонтальні вирізи 5 та вертикальні вирізи 6, які відділяють сегменти 4 один від одного, залишаючи як в горизонтальних вирізах 5, так і в вертикальних вирізах 6 принаймні один з'єднувальний елемент, який поєднує між собою сусідні сегменти. Після виконання горизонтальних вирізів 5 та вертикальних вирізів 6 планшет 1 з обох сторін покривають шарами еластичного прозорого матеріалу. Потім ці шари з'єднують між собою. Горизонтальні вирізи 5 та вертикальні вирізи 6 виконують за допомогою інструмента, що складається із різальних модулів 9, кожен з яких оснащено двома з'єднаними між собою різальними ножами 10, 11, а також двома прорізувальними ножами 12, 13, що примикають до торцевих поверхонь різальних ножів 10, 11. Шари еластичного прозорого матеріалу з'єднують між собою вздовж всієї довжини горизонтальних вирізів 5 та вертикальних вирізів 6 або ж вони можуть знаходитися в цих вирізах. Як показали дослідження, карта або план, а також інші документи, виготовлені способом за цим корисною моделлю, що мають форму сегментного планшета, відрізняються високими експлуатаційними властивостями. Крім того, сегментний планшет є міцним і протягом тривалого періоду часу користування, навіть в інтенсивних умовах, не змінює свого зовнішнього вигляду, а отже, не змінюється можливість точного читання документа. 5 Комп’ютерна в ерстка Л. Купенко 36636 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
