Пастка для комах

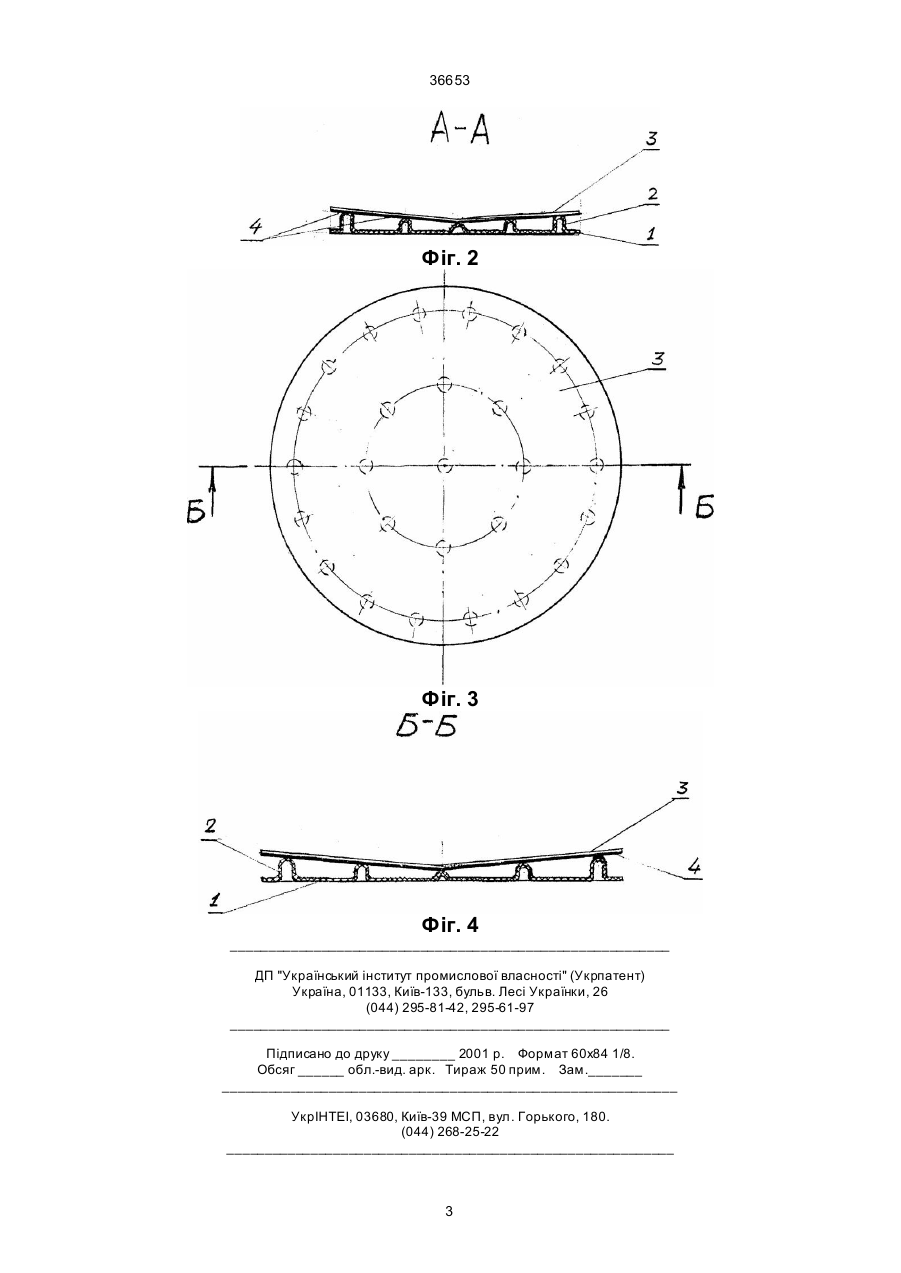

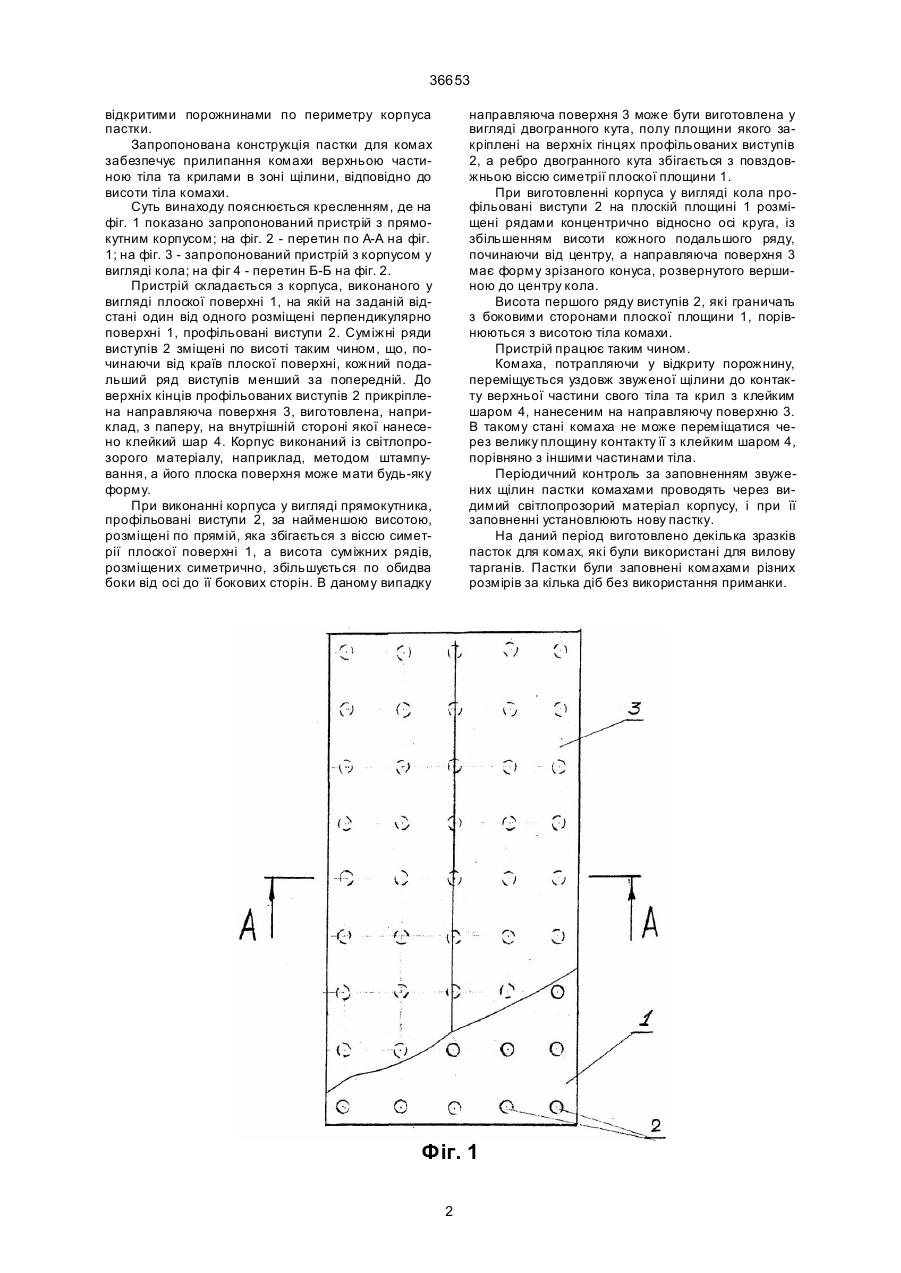

Пастка для комах, що містить корпус, виконаний у вигляді плоскої поверхні з перпендикулярними стриженьками, розміщеними один від одного 36653 відкритими порожнинами по периметру корпуса пастки. Запропонована конструкція пастки для комах забезпечує прилипання комахи верхньою частиною тіла та крилами в зоні щілини, відповідно до висоти тіла комахи. Суть винаходу пояснюється кресленням, де на фіг. 1 показано запропонований пристрій з прямокутним корпусом; на фіг. 2 - перетин по А-А на фіг. 1; на фіг. 3 - запропонований пристрій з корпусом у вигляді кола; на фіг 4 - перетин Б-Б на фіг. 2. Пристрій складається з корпуса, виконаного у вигляді плоскої поверхні 1, на якій на заданій відстані один від одного розміщені перпендикулярно поверхні 1, профільовані виступи 2. Суміжні ряди виступів 2 зміщені по висоті таким чином, що, починаючи від країв плоскої поверхні, кожний подальший ряд виступів менший за попередній. До верхніх кінців профільованих виступів 2 прикріплена направляюча поверхня 3, виготовлена, наприклад, з паперу, на внутрішній стороні якої нанесено клейкий шар 4. Корпус виконаний із світлопрозорого матеріалу, наприклад, методом штампування, а його плоска поверхня може мати будь-яку форму. При виконанні корпуса у вигляді прямокутника, профільовані виступи 2, за найменшою висотою, розміщені по прямій, яка збігається з віссю симетрії плоскої поверхні 1, а висота суміжних рядів, розміщених симетрично, збільшується по обидва боки від осі до її бокових сторін. В даному випадку направляюча поверхня 3 може бути виготовлена у вигляді двогранного кута, полу площини якого закріплені на верхніх гінцях профільованих виступів 2, а ребро двогранного кута збігається з повздовжньою віссю симетрії плоскої площини 1. При виготовленні корпуса у вигляді кола профільовані виступи 2 на плоскій площині 1 розміщені рядами концентрично відносно осі круга, із збільшенням висоти кожного подальшого ряду, починаючи від центру, а направляюча поверхня 3 має форму зрізаного конуса, розвернутого вершиною до центру кола. Висота першого ряду виступів 2, які граничать з боковими сторонами плоскої площини 1, порівнюються з висотою тіла комахи. Пристрій працює таким чином. Комаха, потрапляючи у відкриту порожнину, переміщується уздовж звуженої щілини до контакту верхньої частини свого тіла та крил з клейким шаром 4, нанесеним на направляючу поверхню 3. В такому стані комаха не може переміщатися через велику площину контакту її з клейким шаром 4, порівняно з іншими частинами тіла. Періодичний контроль за заповненням звужених щілин пастки комахами проводять через видимий світлопрозорий матеріал корпусу, і при її заповненні установлюють нову пастку. На даний період виготовлено декілька зразків пасток для комах, які були використані для вилову тарганів. Пастки були заповнені комахами різних розмірів за кілька діб без використання приманки. Фіг. 1 2 36653 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
