Комбінована електрична пастка для тарганів-тювел

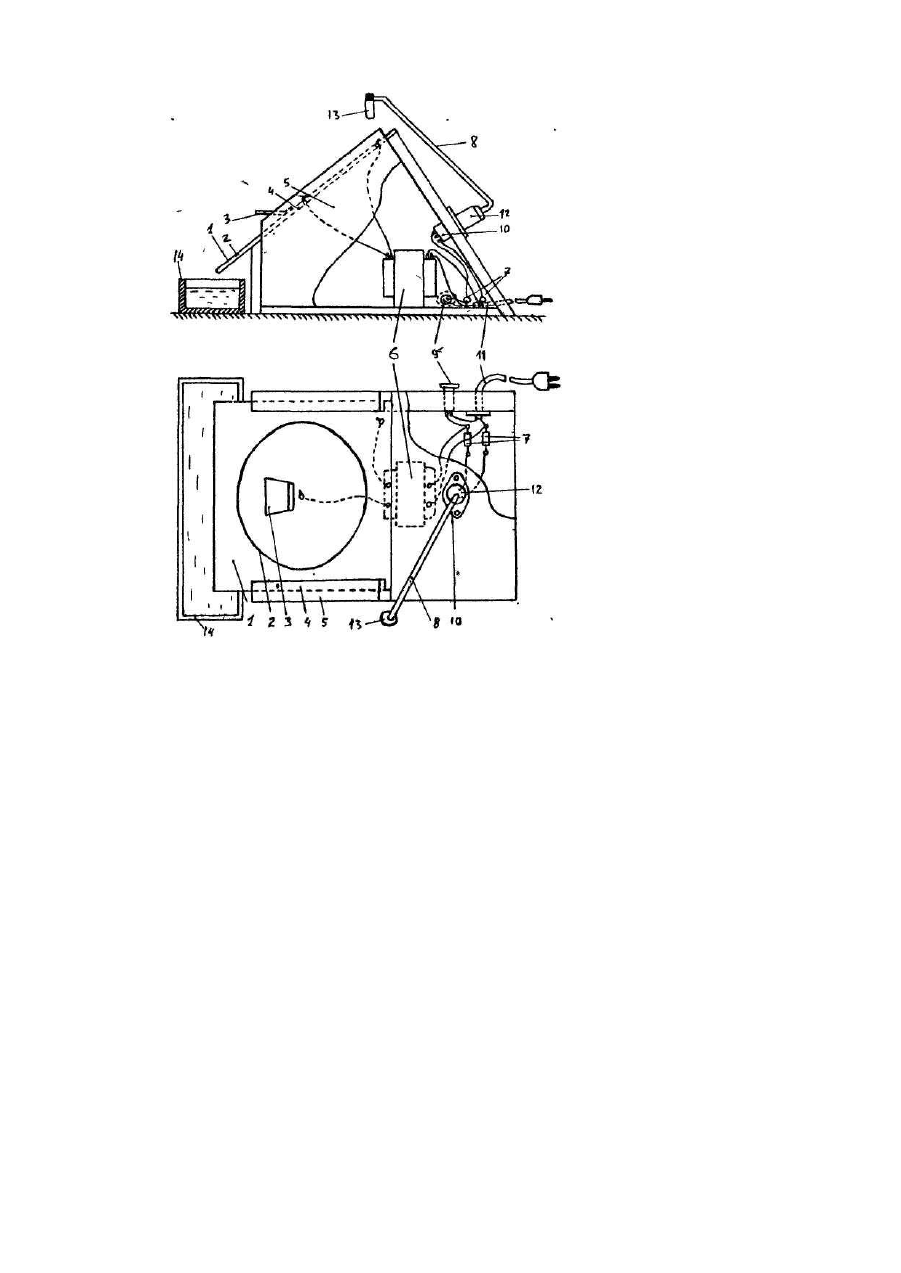

Корисна модель відноситься до пристроїв для боротьби з комахами в побуті і призначена для знищення тарганів. Відома електрична пастка для тарганів, яка містить чашку з принадою, лійку, струмовражаючий вузол, виконаний з двох ізольованих одна від Іншої плоских кільцевидних стрічок з фольги [1]. Аналіз конструкції пристрою показує, що при виготовленні його наклеїти фольгу з зазором 1 -2 мм на внутрішню конусну поверхню лійки уявляється досить складною справою в практичному виконанні, використання резисторів не знищує фазної напруги, неосвітленість пристрою в темну пору небезпечна в побуті, відсутність запобіжника пожежонебезпечна. В основу корисної модели поставлено задачу спрощення виготовлення пристрою, комбінація світлової! харчової принад, електробезпека, зручність у користуванні, ефективність та надійність роботи, екологічна нешкідливість, пожежобезпечність. На кресленні зображений тювел в двох проекціях. Головною робочою частиною є плата 1 з фольгованого склотекстолиту прямокутної форми, на якій прорізаний кільцевий діелектричний зазор 2 товщиною 1,5 мм, а також прикріплена поличка для принади 3. Плата кріпиться в пазах 4 бічних стінок 5 під кутом 45°. Всі деталі корпусу виготовлені з пластмаси. Всередині корпусу розташовані знижуючий роздільний трансформатор 6 (220/24 Вольта), два резистори 7 для живлення підсвітки 8, запобіжник 9, електродроти розводки до запобіжника, трансформатора, плати, І роз'єму 10, а також закріплений кінець мережного шнуру 11. Підсвітка виготовлена у вигляді коромисла, з однієї сторони якого прикріплений штекер 12, а з Іншої Індикаторна газорозрядна лампочка 13, котрі з'єднані між собою двома електродротами. Під виступаючою нижньою частиною плати встановлюється пластмасова ємність, 14, в яку залита вода. При вмиканні тювела в електромережу по контуру кільцевого діелектричного зазору 2 виникає різниця потенціалів напругою 24 Вольта. Тарган прямує до полички 3 з принадою, перетинає зазор 2 І отримавши удар струму, шокований, падає у ємкість 14 з водою, де з часом і гине. Підсвітка 8 в темну пору приваблює тарганів безпосередньо до пристрою, а також є світловим сигналізатором роботи тювела і його місцезнаходження. Знижуючий роздільний трансформатор б забезпечує зниження напруги до безпечного рівня, але не обмежує силу стр уму при ударі, як у випадку з використанням резисторів. Запобіжник забезпечує пожежобезпеку. Експлуатація пристрою показала необхідність щомісячного протирання плати навкруги зазору спиртом або одеколоном для очищення від забруднення, а також промивати ємність від відкладення солей і бруду, щоб запобігти вилізанню тарганів з ємності, для цього ж необхідно періодично змащувати вер х стінок ємності олією. Для принади застосовуються продукти з різким харчовим запахом - оселедець, сир, кава-порошок, жуйка, тощо. Встановлювати тювел необхідно в місцях, недоступних для дітей та кімнатних тварин.
