Переносна пастка для збору летючих комах
Формула / Реферат

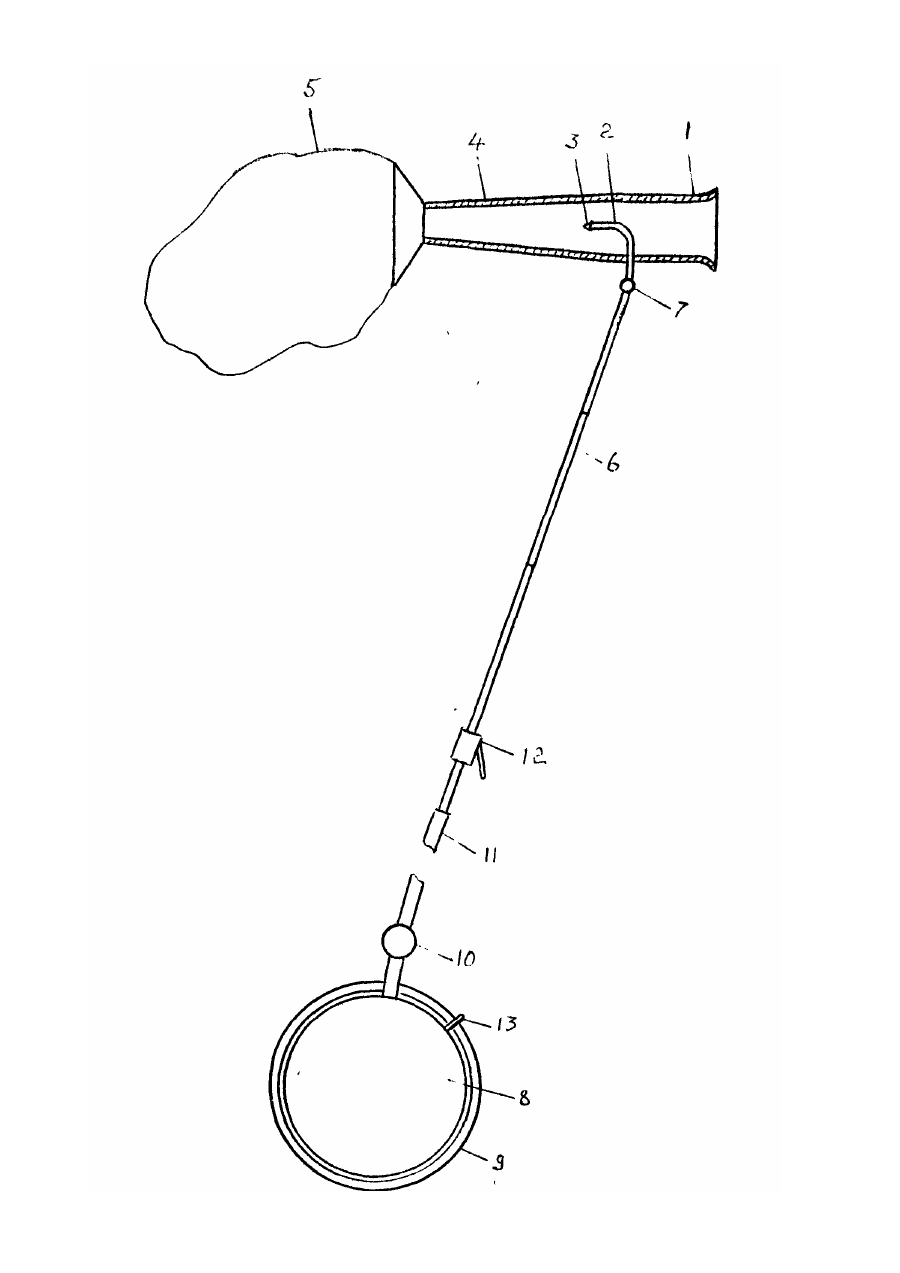

Переносная ловушка для сбора летающих насекомых, содержащая корпус с приемной частью, включающий на выходе сетчатый съемный элемент для сбора насекомых, средство для нагнетания воздуха и прикрепленную к корпусу телескопическую трубку, отличающаяся тем, что средство для нагнетания воздуха снабжено трубкой с форсункой, установленной на телескопической трубке с возможностью поворота на шарнире и размещенной внутри приемной части по оси симметрии, причем вход приемной части выполнен цилиндрическим, а выход приемной части выполнен в виде усеченного конуса, при этом средство для нагнетания воздуха выполнено в виде эластичного баллона, заключенного в полужесткую обечайку и соединенного с телескопической трубкой через редуктор и регулировочный клапан.
Текст
Изобретение относится к средствам борьбы с летающими насекомыми, в частности для сбора летающих насекомых в палатках и дачных домиках, расположенных в местностях с большим их скоплением. Известны переносные ловушки для сбора летающих насекомых (патенты США № 4074458, кл. А 01 М 1/06,1987 г. и № 4607451, тот же класс. 1986 г.), содержащие корпус, размещенный в нем источник вакуума в виде электродвигателя с вентилятором, связанного с трубкой, втягивающей воронкой и съемным баком с мешком. Более близким является техническое решение по патенту США № 4918457. кл. А 01 М 1 /06, 1990 г., содержащее корпус с приемной частью, сетчатый съемный элемент для сбора насекомых и средство для нагнетания воздуха. В конструкцию введен электровентилятор и телескопическая трубка. Питание устройства осуществляется как от электросети, так и от автономного источника в виде в виде электрических элементов, для этого устройство дополнительно снабжено питающим электрическим шнуром с вилкой и переключателем, понижающим трансформатором с диодным выпрямительным мостиком и отсеком в корпусе для размещения электрических элементов с контактной группой. Недостаток известных устройств определяется их конструктивной и эксплуатационной сложностью. Ввиду применения источника вакуума или нагнетания в виде электродвигателя с вентилятором с резервным питанием создается большая масса изделия, что определяет неудобство пользования. В основу изобретения поставлена задача создания переносной ловушки для сбора летающих насекомых, в которой сбор летающих насекомых в палатках и дачных домиках обеспечивается без применения электроэнергии и за счет этого уменьшена масса изделия, упрощается конструкция и улучшается удобство пользования. Поставленная задача решается тем, что в переносной ловушке для сбора летающих насекомых, содержащей корпус с приемной частью, включающий на выходе сетчатый съемный элемент для сбора насекомых, средство для нагнетания воздуха и прикрепленную к корпусу телескопическую трубку, согласно изобретению, средство для нагнетания воздуха снабжено трубкой с форсункой, установленной на телескопической трубке с возможностью поворота на шарнире и размещенной внутри приемной части по оси симметрии, причем вход приемной части выполнен цилиндрическим, а выход приемной части выполнен в виде усеченного конуса, при этом средство для нагнетания воздуха выполнено в виде эластичного баллона, заключенного в полужесткую обечайку и соединенного с телескопической трубкой через редуктор и регулировочный клапан. Совокупность существенных признаков в виде трубки с форсункой, размещенной внутри приемной части по оси симметрии, выполнение входа приемной части цилиндрическим, а выхода - в виде усеченного конуса и средства для нагнетания воздуха в виде эластичного баллона, заключенного в полужесткую обечайку, соединенного с телескопической трубкой через редуктор и регулировочный клапан, позволяет использовать явление эжекции газов и тем самым достичь положительного технического результата, т.е. уменьшение массы изделия и удобство пользования. На чертеже изображена ловушка, общий вид в разрезе. Ловушка содержит цилиндрическую входную часть 1, в которой закреплена трубка 2 с форсункой 3. Выходная часть выполнена в виде усеченного конуса 4, на вершине которого закреплен съемный сетчатый элемент 5. Трубка 2 соединена с телескопической трубкой 6с возможностью поворота на шарнире 7. Эластичный баллон 8 размещен в полужесткой обечайке 9 для создания достаточного избыточного давления воздуха, и через редуктор 10, гибкую трубку 11, регулировочный клапан 12 соединен с телескопической трубкой 6. Средство для создания избыточного давления воздуха (не показано) подсоединено к ниппелю 13. Ловушка работает следующим образом: создают в баллоне 8 достаточное избыточное давление воздуха. На шарнире 7 устанавливают удобный наклон входной части 1 в зависимости от местных условий, а телескопическую трубку 6 - на необходимую длину, и подносят к скоплению насекомых. При кратковременном нажатии на регулировочный клапан 12. вследствие эжекции, насекомые забрасываются в сетчатый элемент 5, который затем снимают, а насекомых уничтожают.
ДивитисяДодаткова інформація
Назва патенту англійськоюPortable trap for gathering flying insects
Автори англійськоюChebotariov Hryhorii Avramovych
Назва патенту російськоюПереносная ловушка для сбора летучих насекомых
Автори російськоюЧеботарев Григорий Аврамович
МПК / Мітки
МПК: A01M 1/00
Мітки: летючих, комах, збору, пастка, переносна
