Багатоелектродний пристрій для термометрії і електротомографії неглибоких свердловин

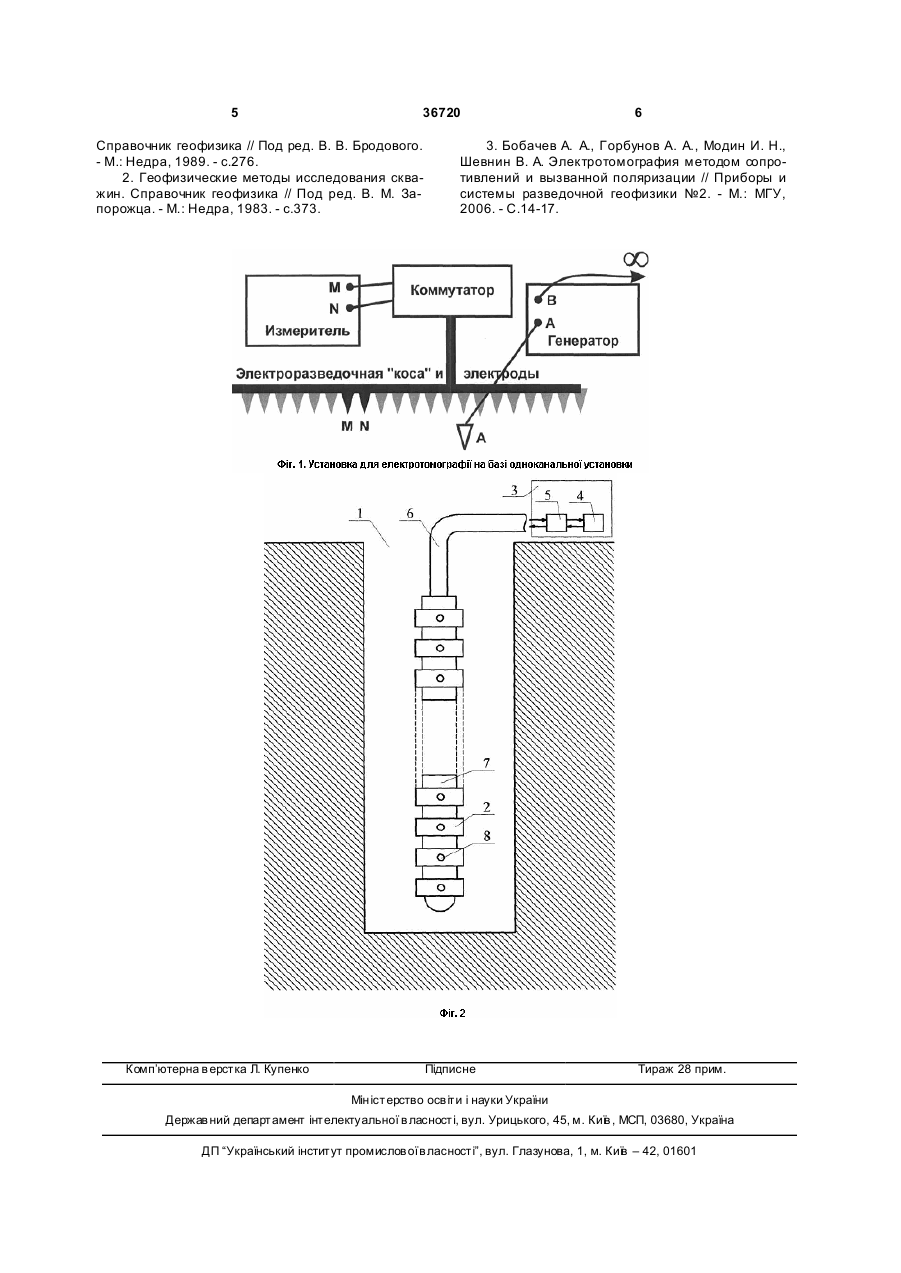

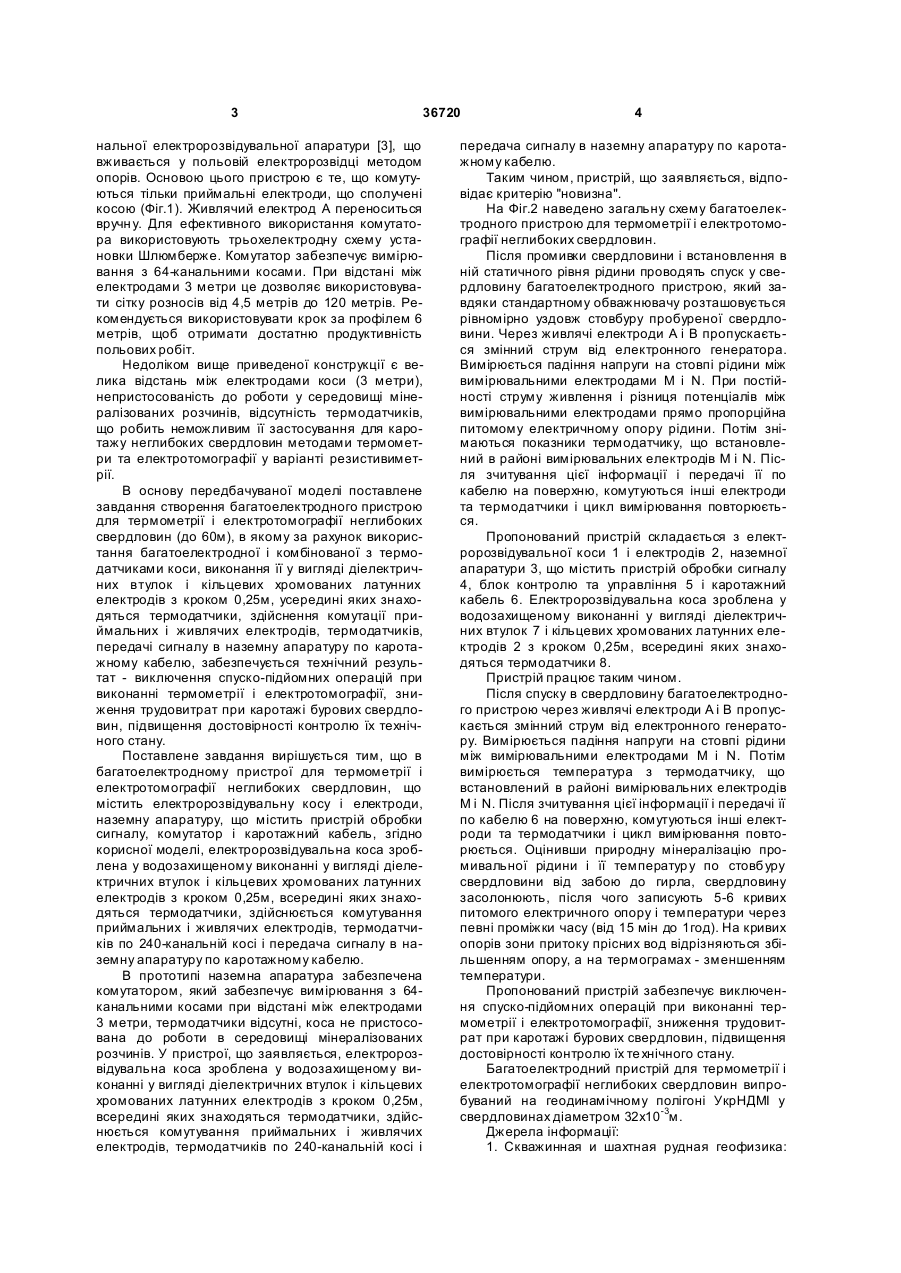

Багатоелектродний пристрій для термометрії і електротомографії неглибоких свердловин, що 3 36720 нальної електророзвідувальної апаратури [3], що вживається у польовій електророзвідці методом опорів. Основою цього пристрою є те, що комутуються тільки приймальні електроди, що сполучені косою (Фіг.1). Живлячий електрод А переноситься вручн у. Для ефективного використання комутатора використовують трьохелектродну схему установки Шлюмберже. Комутатор забезпечує вимірювання з 64-канальними косами. При відстані між електродами 3 метри це дозволяє використовувати сітку розносів від 4,5 метрів до 120 метрів. Рекомендується використовувати крок за профілем 6 метрів, щоб отримати достатню продуктивність польових робіт. Недоліком вище приведеної конструкції є велика відстань між електродами коси (3 метри), непристосованість до роботи у середовищі мінералізованих розчинів, відсутність термодатчиків, що робить неможливим її застосування для каротажу неглибоких свердловин методами термометри та електротомографії у варіанті резистивиметрії. В основу передбачуваної моделі поставлене завдання створення багатоелектродного пристрою для термометрії і електротомографії неглибоких свердловин (до 60м), в якому за рахунок використання багатоелектродної і комбінованої з термодатчиками коси, виконання її у вигляді діелектричних втулок і кільцевих хромованих латунних електродів з кроком 0,25м, усередині яких знаходяться термодатчики, здійснення комутації приймальних і живлячих електродів, термодатчиків, передачі сигналу в наземну апаратуру по каротажному кабелю, забезпечується технічний результат - виключення спуско-підйомних операцій при виконанні термометрії і електротомографії, зниження трудовитрат при каротажі бурових свердловин, підвищення достовірності контролю їх технічного стану. Поставлене завдання вирішується тим, що в багатоелектродному пристрої для термометрії і електротомографії неглибоких свердловин, що містить електророзвідувальну косу і електроди, наземну апаратуру, що містить пристрій обробки сигналу, комутатор і каротажний кабель, згідно корисної моделі, електророзвідувальна коса зроблена у водозахищеному виконанні у вигляді діелектричних втулок і кільцевих хромованих латунних електродів з кроком 0,25м, всередині яких знаходяться термодатчики, здійснюється комутування приймальних і живлячих електродів, термодатчиків по 240-канальній косі і передача сигналу в наземну апаратуру по каротажному кабелю. В прототипі наземна апаратура забезпечена комутатором, який забезпечує вимірювання з 64канальними косами при відстані між електродами 3 метри, термодатчики відсутні, коса не пристосована до роботи в середовищі мінералізованих розчинів. У пристрої, що заявляється, електророзвідувальна коса зроблена у водозахищеному виконанні у вигляді діелектричних втулок і кільцевих хромованих латунних електродів з кроком 0,25м, всередині яких знаходяться термодатчики, здійснюється комутування приймальних і живлячих електродів, термодатчиків по 240-канальній косі і 4 передача сигналу в наземну апаратуру по каротажному кабелю. Таким чином, пристрій, що заявляється, відповідає критерію "новизна". На Фіг.2 наведено загальну схему багатоелектродного пристрою для термометрії і електротомографії неглибоких свердловин. Після промивки свердловини і встановлення в ній статичного рівня рідини проводять спуск у свердловину багатоелектродного пристрою, який завдяки стандартному обважнювачу розташовується рівномірно уздовж стовбуру пробуреної свердловини. Через живлячі електроди А і В пропускається змінний струм від електронного генератора. Вимірюється падіння напруги на стовпі рідини між вимірювальними електродами М і N. При постійності струму живлення і різниця потенціалів між вимірювальними електродами прямо пропорційна питомому електричному опору рідини. Потім знімаються показники термодатчику, що встановлений в районі вимірювальних електродів М і N. Після зчитування цієї інформації і передачі її по кабелю на поверхню, комутуються інші електроди та термодатчики і цикл вимірювання повторюється. Пропонований пристрій складається з електророзвідувальної коси 1 і електродів 2, наземної апаратури 3, що містить пристрій обробки сигналу 4, блок контролю та управління 5 і каротажний кабель 6. Електророзвідувальна коса зроблена у водозахищеному виконанні у вигляді діелектричних втулок 7 і кільцевих хромованих латунних електродів 2 з кроком 0,25м, всередині яких знаходяться термодатчики 8. Пристрій працює таким чином. Після спуску в свердловину багатоелектродного пристрою через живлячі електроди А і В пропускається змінний струм від електронного генератору. Вимірюється падіння напруги на стовпі рідини між вимірювальними електродами М і N. Потім вимірюється температура з термодатчику, що встановлений в районі вимірювальних електродів М і N. Після зчитування цієї інформації і передачі її по кабелю 6 на поверхню, комутуються інші електроди та термодатчики і цикл вимірювання повторюється. Оцінивши природну мінералізацію промивальної рідини і її температур у по стовбуру свердловини від забою до гирла, свердловину засолонюють, після чого записують 5-6 кривих питомого електричного опору і температури через певні проміжки часу (від 15 мін до 1год). На кривих опорів зони притоку прісних вод відрізняються збільшенням опору, а на термограмах - зменшенням температури. Пропонований пристрій забезпечує виключення спуско-підйомних операцій при виконанні термометрії і електротомографії, зниження трудовитрат при каротажі бурових свердловин, підвищення достовірності контролю їх те хнічного стану. Багатоелектродний пристрій для термометрії і електротомографії неглибоких свердловин випробуваний на геодинамічному полігоні УкрНДМІ у свердловинах діаметром 32х10-3м. Джерела інформації: 1. Скважинная и шахтная рудная геофизика: 5 36720 Справочник геофизика // Под ред. В. В. Бродового. - М.: Недра, 1989. - с.276. 2. Геофизические методы исследования скважин. Справочник геофизика // Под ред. В. М. Запорожца. - М.: Недра, 1983. - с.373. Комп’ютерна в ерстка Л. Купенко 6 3. Бобачев А. А., Горбунов А. А., Модин И. Н., Шевнин В. А. Электротомография методом сопротивлений и вызванной поляризации // Приборы и системы разведочной геофизики №2. - М.: МГУ, 2006. - С.14-17. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
