Датчик для електричного бокового мікрокаротажу свердловин

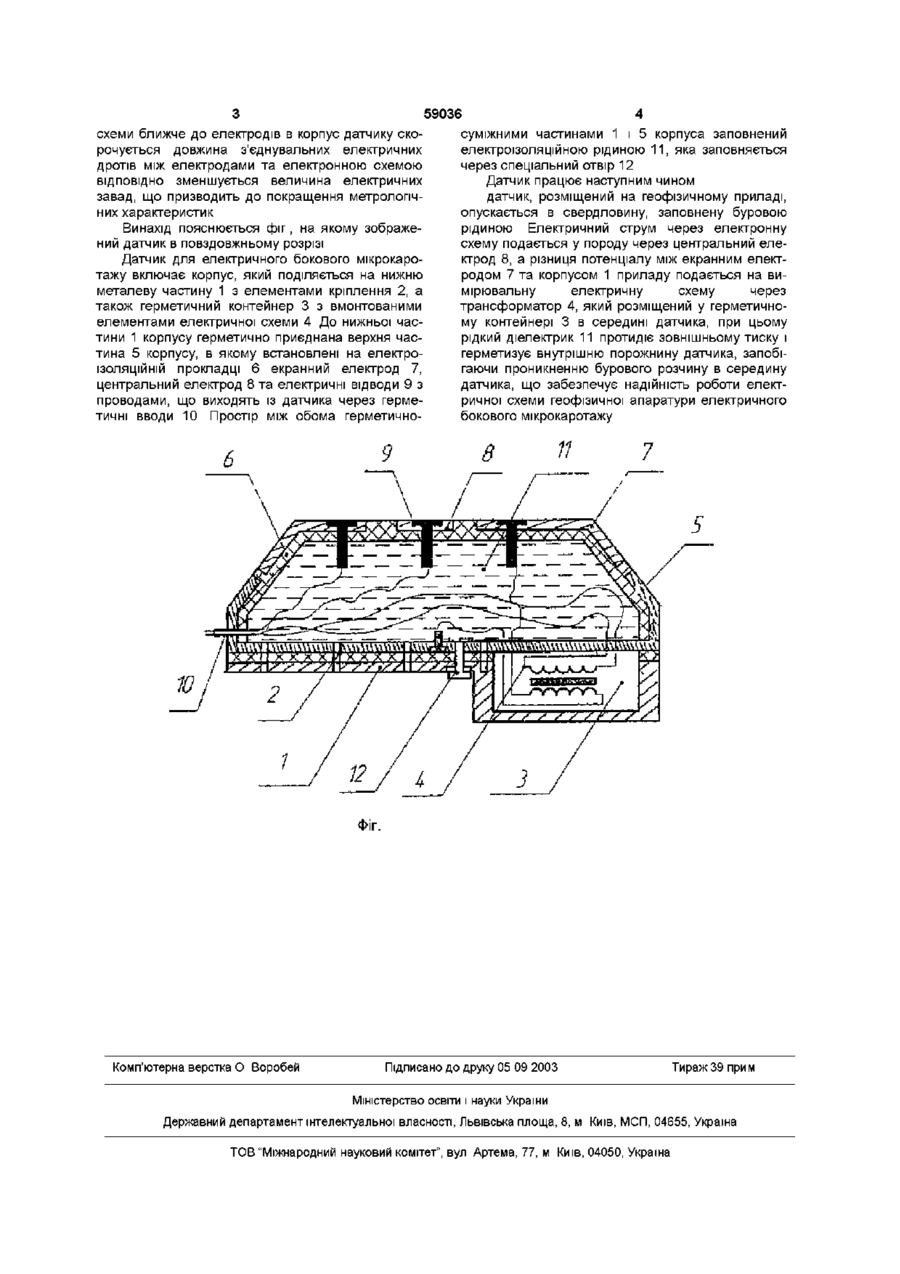

Датчик для електричного бокового мікрокаротажу свердловин, що складається з кор пусу, в якому розміщені екранний та центральний електроди із відводами до електричної схеми, причому простір між електродами та відводами заповнений діелектриком, який відрізняється тим, що як діелектрик служить електроізоляційна рідина, а корпус складається з двох частин, в одній з яких розміщені екранний і центральний електроди із відводами до електричної схеми, яка розміщена в герметичному контейнері в другій частині корпусу Винахід відноситься до області геофізичних досліджень нафтогазових свердловин, а саме - до апаратури електричного бокового мікрокаротажу свердловин За прототип може бути вибраний відомий датчик для бокового мікрокаротажу свердловин (Авт свид СССР №1221630, G01V3/18, 1986), що складається із екранного та центрального електродів із відводами до вимірювальної електричної схеми Простір між електродами та відводами заповнений твердим діелектриком (наприклад, гумовою сумішшю) для герметизації та електричної ізоляції від свердловинного розчину Недоліком означеної конструкції є недостатня надійність при використанні при великих гідростатичних тисках бурового розчину (більше 500атм ), тому що технологічно важко досягнути щільного контакту (адгезії) гумової суміші або іншого твердого діелектрику та металевих елементів конструкції - екранного, центрального електродів та ВІДВОДІВ ВІД них до електричної схеми Так як твердим діелектриком заповнюється весь простір між електродами, то неможливо встановити в корпусі датчика елементи вимірювальної схеми (трансформатори, мікросхеми тощо) що необхідно для усунення завад, які діють на електронну схему із-за и знаходження за межами датчика, а саме - на довгі електричні дроти, що з'єднують електроди з електронною схемою На електричні дроти, що знаходяться за межами датчика, діють завади та електричні наводки, які погіршують метрологічні характеристики приладу, так як вимірюються дуже малі електричні напруги (до десятків мікровольт) В основу винаходу, що заявляється, поставлена задача створення датчика для електричного бокового мікрокаротажу шляхом заміни діелектрика в корпусі та забезпечення можливості встановлення всередині корпусу датчика елементів електричної схеми, що значно підвищить надійність роботи датчика та покращить метрологічні характеристики датчика Поставлена задача досягається за рахунок того, що в датчику для електричного бокового мікрокаротажу свердловин, який складається з корпусу, в якому розміщені екранний та центральний електроди із відводами до електричної схеми, причому простір між електродами та відводами заповнений діелектриком, згідно з винаходом, в якості діелектрика служить електроізоляційна рідина, а корпус складається з двох частин, в одній з яких розміщені екранний і центральний електроди із відводами до електронної схеми, а в другій - елементи кріплення обох корпусів та герметичний контейнер, в якому встановлено електричні елементи електронної схеми Наявність всередині датчика електроізоляційної рідини, яка не здатна до стискання і яка створює протитиск, запобігає проникненню бурового розчину із свердловини в простір датчика, що підвищує надійність роботи датчика, а також одночасно дозволяє розмістити в контейнері додаткові елементи електросхеми, що необхідні для покращення метрологічних характеристик датчика електричного бокового мікрокаротажу Так як з перенесенням елементів електронної (О со о о> ю схеми ближче до елеісгродів в корпус датчику скорочується довжина з'єднувальних електричних дротів між електродами та електронною схемою ВІДПОВІДНО зменшується величина електричних завад, що призводить до покращення метрологічних характеристик Винахід пояснюється фіг, на якому зображений датчик в повздовжньому розрізі Датчик для електричного бокового мікрокаротажу включає корпус, який поділяється на нижню металеву частину 1 з елементами кріплення 2, а також герметичний контейнер 3 з вмонтованими елементами електричної схеми 4 До нижньої частини 1 корпусу герметично приєднана верхня частина 5 корпусу, в якому встановлені на електроізоляційній прокладці 6 екранний електрод 7, центральний електрод 8 та електричні відводи 9 з проводами, що виходять із датчика через герметичні вводи 10 Простір між обома герметично Комп'ютерна верстка О Воробей 59036 суміжними частинами 1 і 5 корпуса заповнений електроізоляційною рідиною 11, яка заповняється через спеціальний отвір 12 Датчик працює наступним чином датчик, розміщений на геофізичному приладі, опускається в свердловину, заповнену буровою рідиною Електричний струм через електронну схему подається у породу через центральний електрод 8, а різниця потенціалу між екранним електродом 7 та корпусом 1 приладу подається на вимірювальну електричну схему через трансформатор 4, який розміщений у герметичному контейнері 3 в середині датчика, при цьому рідкий діелектрик 11 протидіє зовнішньому тиску і герметизує внутрішню порожнину датчика, запобігаючи проникненню бурового розчину в середину датчика, що забезпечує надійність роботи електричної схеми геофізичної апаратури електричного бокового мікрокаротажу Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
