Гідравлічний призабійний стояк

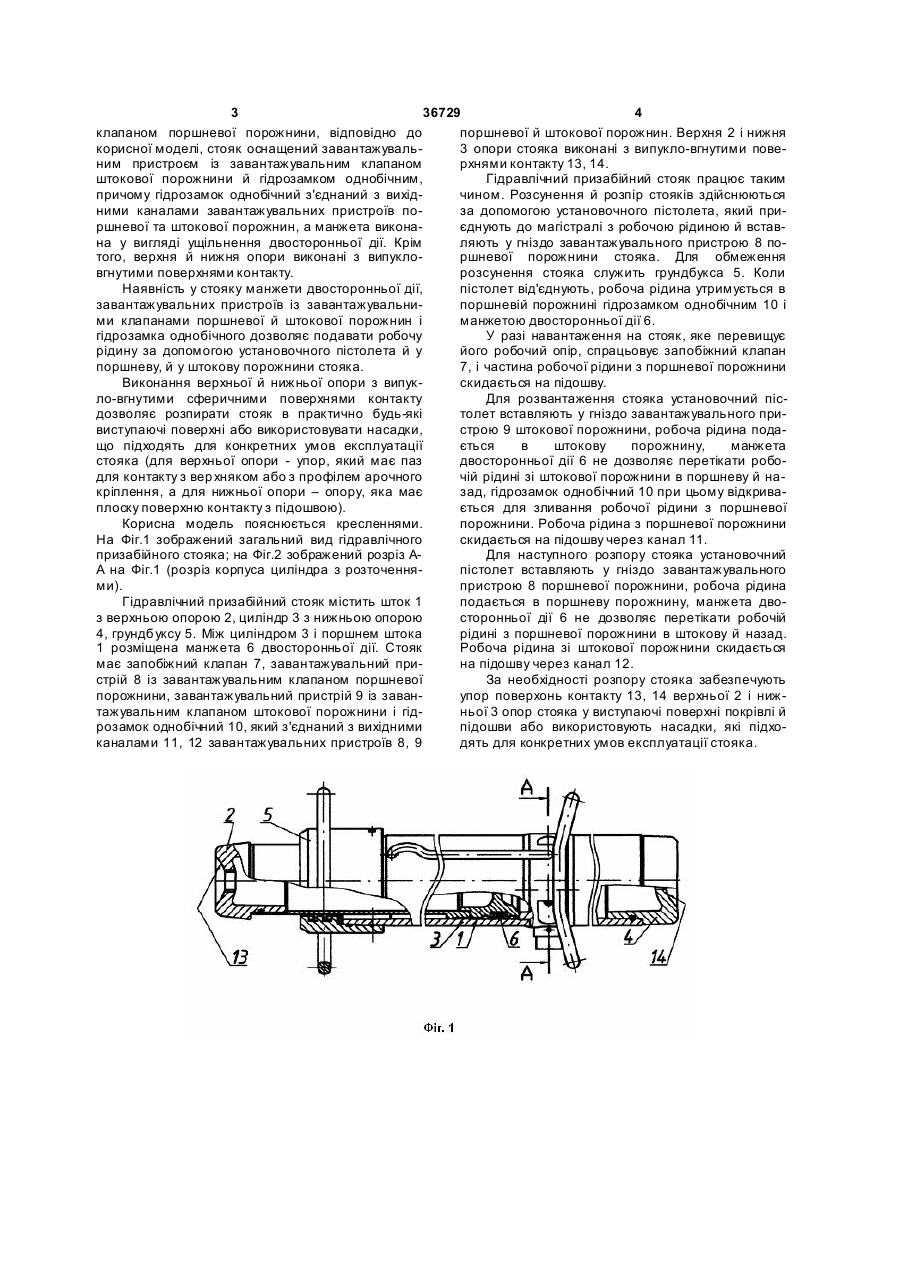

1. Гідравлічний призабійний стояк, що містить шток з верхньою опорою, циліндр із нижньою опо 3 36729 4 клапаном поршневої порожнини, відповідно до поршневої й штокової порожнин. Верхня 2 і нижня корисної моделі, стояк оснащений завантажуваль3 опори стояка виконані з випукло-вгнутими повеним пристроєм із завантажувальним клапаном рхнями контакту 13, 14. штокової порожнини й гідрозамком однобічним, Гідравлічний призабійний стояк працює таким причому гідрозамок однобічний з'єднаний з вихідчином. Розсунення й розпір стояків здійснюються ними каналами завантажувальних пристроїв поза допомогою установочного пістолета, який приршневої та штокової порожнин, а манжета виконаєднують до магістралі з робочою рідиною й вставна у вигляді ущільнення двосторонньої дії. Крім ляють у гніздо завантажувального пристрою 8 потого, верхня й нижня опори виконані з випуклоршневої порожнини стояка. Для обмеження вгнутими поверхнями контакту. розсунення стояка служить грундбукса 5. Коли Наявність у стояку манжети двосторонньої дії, пістолет від'єднують, робоча рідина утримується в завантажувальних пристроїв із завантажувальнипоршневій порожнині гідрозамком однобічним 10 і ми клапанами поршневої й штокової порожнин і манжетою двосторонньої дії 6. гідрозамка однобічного дозволяє подавати робочу У разі навантаження на стояк, яке перевищує рідину за допомогою установочного пістолета й у його робочий опір, спрацьовує запобіжний клапан поршневу, й у штокову порожнини стояка. 7, і частина робочої рідини з поршневої порожнини Виконання верхньої й нижньої опори з випукскидається на підошву. ло-вгнутими сферичними поверхнями контакту Для розвантаження стояка установочний пісдозволяє розпирати стояк в практично будь-які толет вставляють у гніздо завантажувального привиступаючі поверхні або використовувати насадки, строю 9 штокової порожнини, робоча рідина подащо підходять для конкретних умов експлуатації ється в штокову порожнину, манжета стояка (для верхньої опори - упор, який має паз двосторонньої дії 6 не дозволяє перетікати рободля контакту з вер хняком або з профілем арочного чій рідині зі штокової порожнини в поршневу й накріплення, а для нижньої опори – опору, яка має зад, гідрозамок однобічний 10 при цьому відкриваплоску поверхню контакту з підошвою). ється для зливання робочої рідини з поршневої Корисна модель пояснюється кресленнями. порожнини. Робоча рідина з поршневої порожнини На Фіг.1 зображений загальний вид гідравлічного скидається на підошву через канал 11. призабійного стояка; на Фіг.2 зображений розріз АДля наступного розпору стояка установочний А на Фіг.1 (розріз корпуса циліндра з розточенняпістолет вставляють у гніздо завантажувального ми). пристрою 8 поршневої порожнини, робоча рідина Гідравлічний призабійний стояк містить шток 1 подається в поршневу порожнину, манжета двоз верхньою опорою 2, циліндр 3 з нижньою опорою сторонньої дії 6 не дозволяє перетікати робочій 4, грундбуксу 5. Між циліндром 3 і поршнем штока рідині з поршневої порожнини в штокову й назад. 1 розміщена манжета 6 двосторонньої дії. Стояк Робоча рідина зі штокової порожнини скидається має запобіжний клапан 7, завантажувальний прина підошву через канал 12. стрій 8 із завантажувальним клапаном поршневої За необхідності розпору стояка забезпечують порожнини, завантажувальний пристрій 9 із заванупор поверхонь контакту 13, 14 верхньої 2 і нижтажувальним клапаном штокової порожнини і гідньої 3 опор стояка у виступаючі поверхні покрівлі й розамок однобічний 10, який з'єднаний з вихідними підошви або використовують насадки, які підхоканалами 11, 12 завантажувальних пристроїв 8, 9 дять для конкретних умов експлуатації стояка. 5 Комп’ютерна в ерстка В. Мацело 36729 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
