Кабельний ввід у корпус очисного комбайна

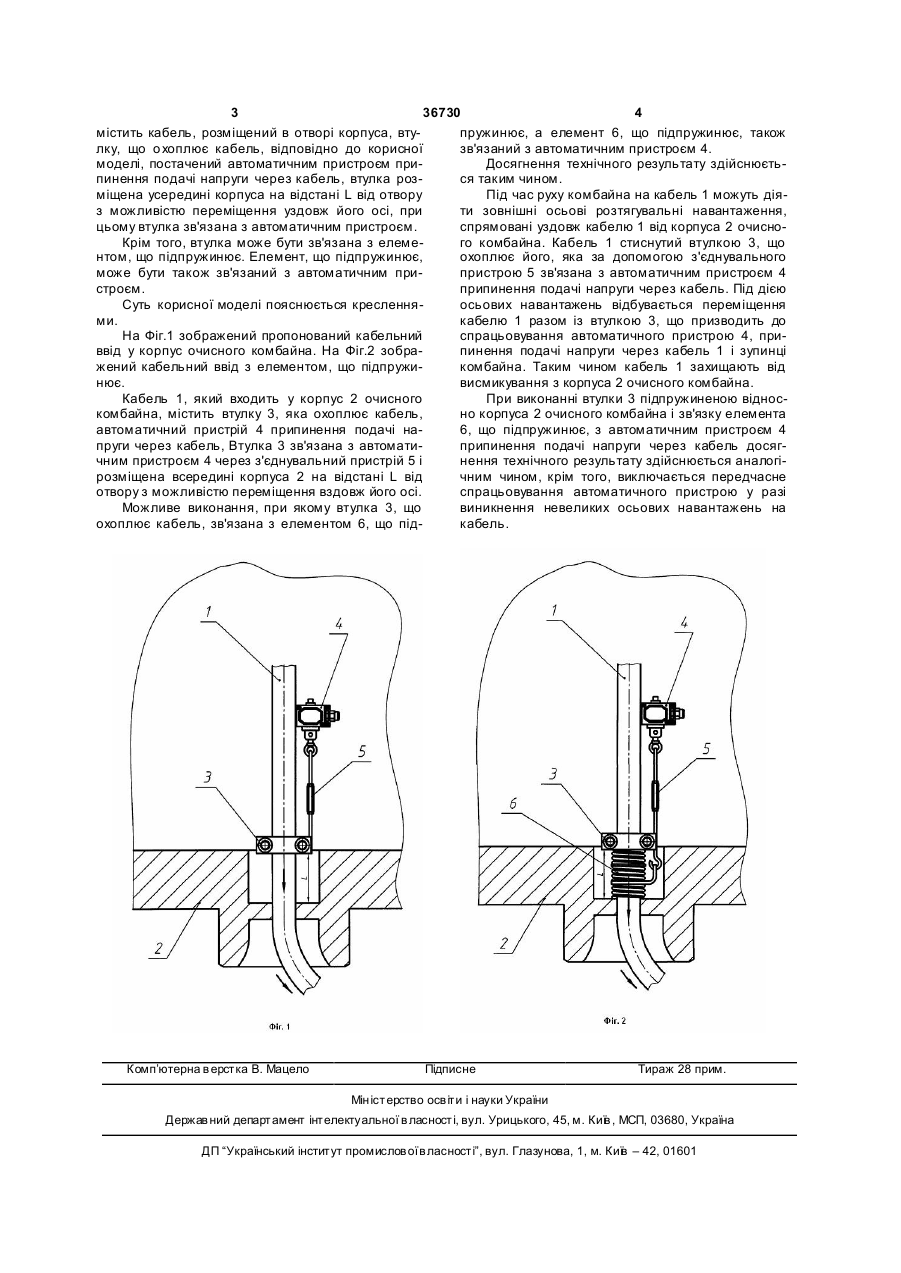

1. Кабельний ввід у корпус очисного комбайна, який містить кабель, розміщений в отворі, втулку, що охоплює кабель, який відрізняється тим, що він оснащений автоматичним пристроєм припинення подачі напруги через кабель, втулка розміщена усередині корпуса на відстані L від отвору з можливістю переміщення уздовж його осі, при цьому втулка зв'язана з автоматичним пристроєм. 2. Кабельний ввід за п. 1, який відрізняється тим, що втулка зв'язана з елементом, що підпружинює. 3. Кабельний ввід за п. 2, який відрізняється тим, що елемент, що підпружинює, також зв'язаний з автоматичним пристроєм. (19) (21) u200805127 (22) 21.04.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) БУБЛИК МИХАЙЛО ЛЕОНІДОВИЧ, U A, КОСАРЄВ ВАСИЛЬ ВАСИЛЬОВИЧ, UA, РЯСКОВ БОРИС ФЕДОРОВИЧ, UA, СЕРГІЄВ АНДРІЙ ВОЛОДИМИРОВИЧ, UA, СТЕПАНЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, U A (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ", U A 3 36730 4 містить кабель, розміщений в отворі корпуса, втупружинює, а елемент 6, що підпружинює, також лку, що о хоплює кабель, відповідно до корисної зв'язаний з автоматичним пристроєм 4. моделі, постачений автоматичним пристроєм приДосягнення технічного результату здійснюєтьпинення подачі напруги через кабель, втулка розся таким чином. міщена усередині корпуса на відстані L від отвору Під час руху комбайна на кабель 1 можуть діяз можливістю переміщення уздовж його осі, при ти зовнішні осьові розтягувальні навантаження, цьому втулка зв'язана з автоматичним пристроєм. спрямовані уздовж кабелю 1 від корпуса 2 очисноКрім того, втулка може бути зв'язана з елемего комбайна. Кабель 1 стиснутий втулкою 3, що нтом, що підпружинює. Елемент, що підпружинює, охоплює його, яка за допомогою з'єднувального може бути також зв'язаний з автоматичним припристрою 5 зв'язана з автоматичним пристроєм 4 строєм. припинення подачі напруги через кабель. Під дією Суть корисної моделі пояснюється кресленняосьових навантажень відбувається переміщення ми. кабелю 1 разом із втулкою 3, що призводить до На Фіг.1 зображений пропонований кабельний спрацьовування автоматичного пристрою 4, приввід у корпус очисного комбайна. На Фіг.2 зобрапинення подачі напруги через кабель 1 і зупинці жений кабельний ввід з елементом, що підпружикомбайна. Таким чином кабель 1 захищають від нює. висмикування з корпуса 2 очисного комбайна. Кабель 1, який входить у корпус 2 очисного При виконанні втулки 3 підпружиненою відноскомбайна, містить втулку 3, яка охоплює кабель, но корпуса 2 очисного комбайна і зв'язку елемента автоматичний пристрій 4 припинення подачі на6, що підпружинює, з автоматичним пристроєм 4 пруги через кабель, Втулка 3 зв'язана з автоматиприпинення подачі напруги через кабель досягчним пристроєм 4 через з'єднувальний пристрій 5 і нення технічного результату здійснюється аналогірозміщена всередині корпуса 2 на відстані L від чним чином, крім того, виключається передчасне отвору з можливістю переміщення вздовж його осі. спрацьовування автоматичного пристрою у разі Можливе виконання, при якому втулка 3, що виникнення невеликих осьових навантажень на охоплює кабель, зв'язана з елементом 6, що підкабель. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
