Динамометричний гайковий ключ

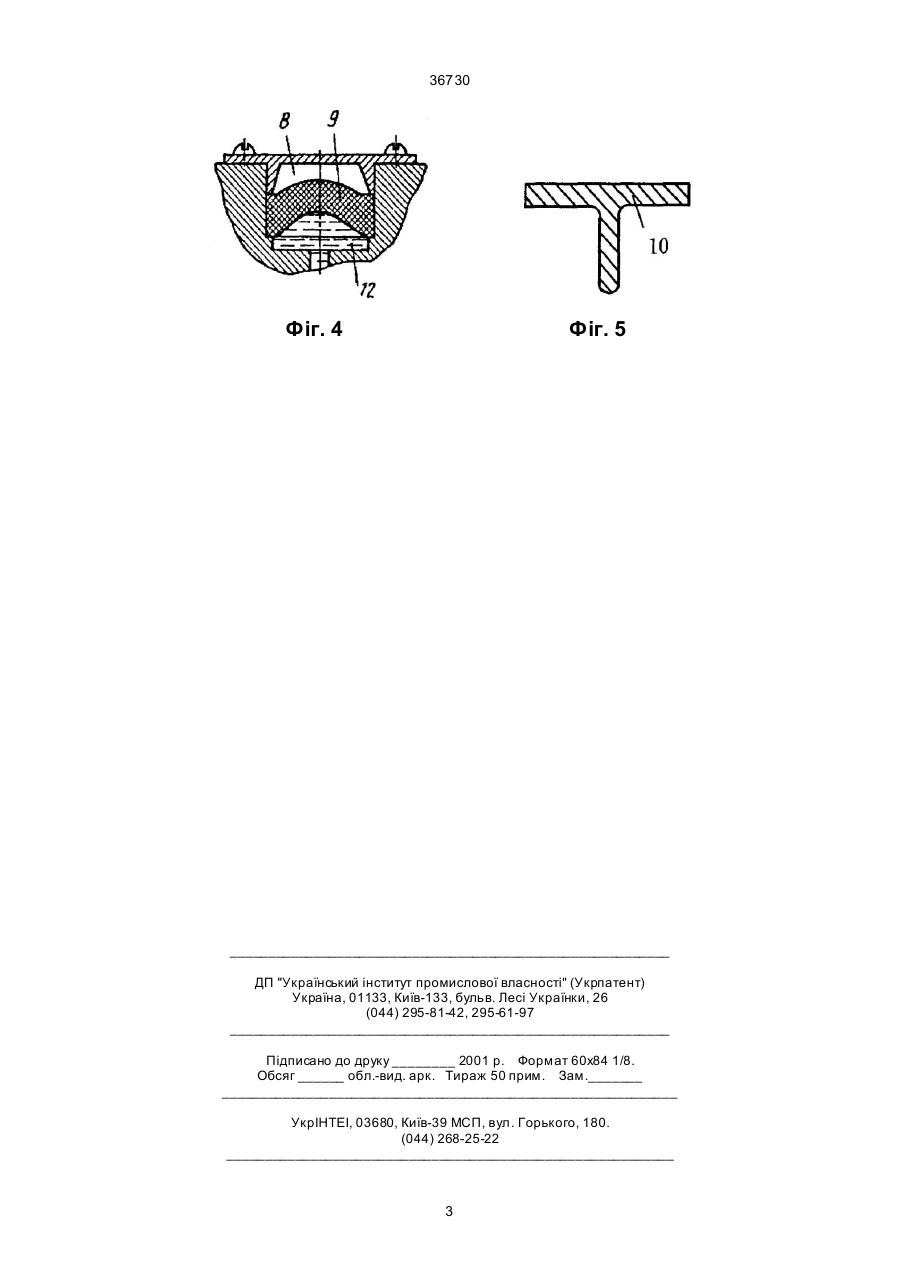

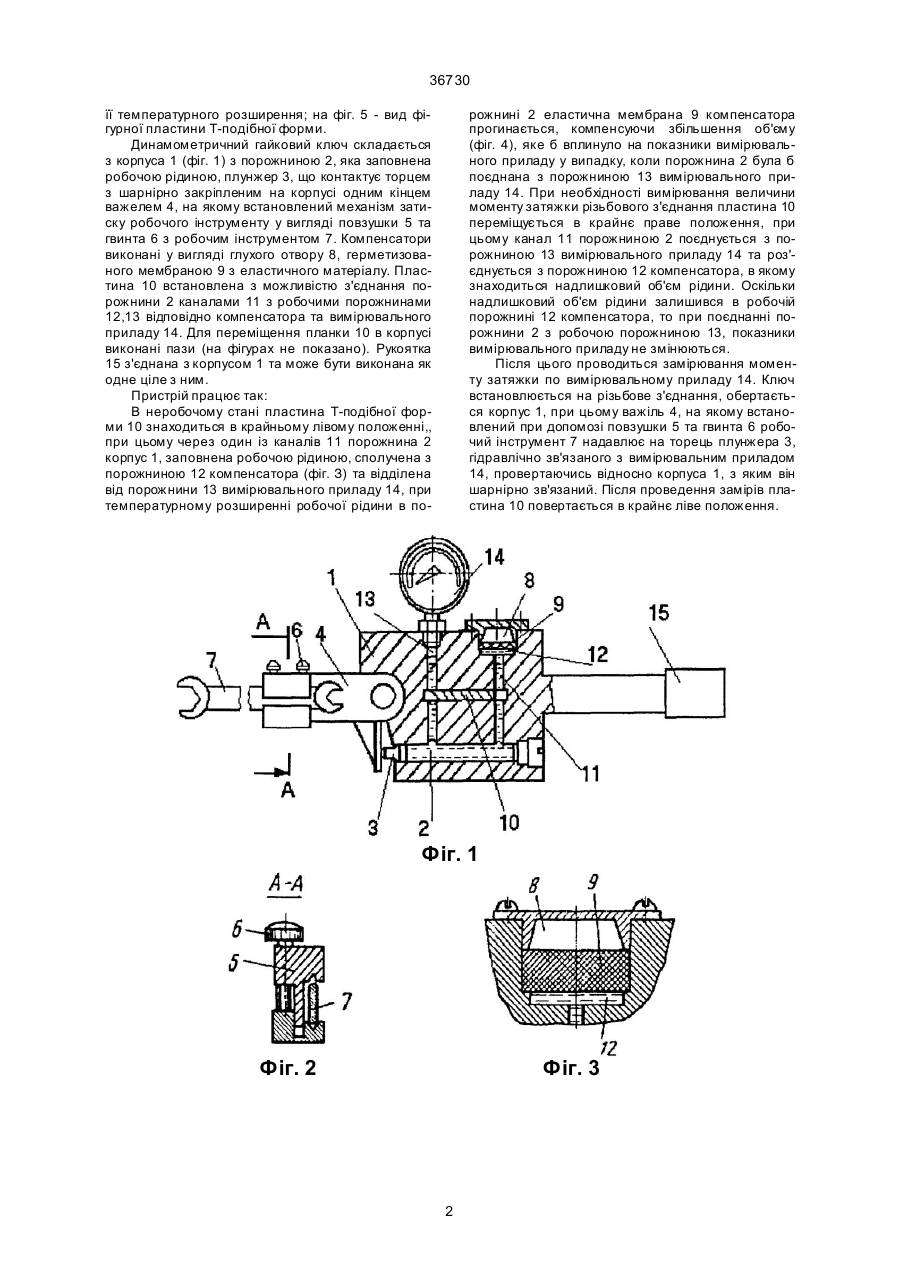

Динамометричний гайковий ключ, що містить корпус з порожниною та робочою рідиною, шарнірно встановлений на корпусі одним кінцем, важіль 36730 її температурного розширення; на фіг. 5 - вид фігурної пластини Т-подібної форми. Динамометричний гайковий ключ складається з корпуса 1 (фіг. 1) з порожниною 2, яка заповнена робочою рідиною, плунжер 3, що контактує торцем з шарнірно закріпленим на корпусі одним кінцем важелем 4, на якому встановлений механізм затиску робочого інструменту у вигляді повзушки 5 та гвинта 6 з робочим інструментом 7. Компенсатори виконані у вигляді глухого отвору 8, герметизованого мембраною 9 з еластичного матеріалу. Пластина 10 встановлена з можливістю з'єднання порожнини 2 каналами 11 з робочими порожнинами 12,13 відповідно компенсатора та вимірювального приладу 14. Для переміщення планки 10 в корпусі виконані пази (на фігурах не показано). Рукоятка 15 з'єднана з корпусом 1 та може бути виконана як одне ціле з ним. Пристрій працює так: В неробочому стані пластина Т-подібної форми 10 знаходиться в крайньому лівому положенні,, при цьому через один із каналів 11 порожнина 2 корпус 1, заповнена робочою рідиною, сполучена з порожниною 12 компенсатора (фіг. З) та відділена від порожнини 13 вимірювального приладу 14, при температурному розширенні робочої рідини в по рожнині 2 еластична мембрана 9 компенсатора прогинається, компенсуючи збільшення об'єму (фіг. 4), яке б вплинуло на показники вимірювального приладу у випадку, коли порожнина 2 була б поєднана з порожниною 13 вимірювального приладу 14. При необхідності вимірювання величини моменту затяжки різьбового з'єднання пластина 10 переміщується в крайнє праве положення, при цьому канал 11 порожниною 2 поєднується з порожниною 13 вимірювального приладу 14 та роз'єднується з порожниною 12 компенсатора, в якому знаходиться надлишковий об'єм рідини. Оскільки надлишковий об'єм рідини залишився в робочій порожнині 12 компенсатора, то при поєднанні порожнини 2 з робочою порожниною 13, показники вимірювального приладу не змінюються. Після цього проводиться замірювання моменту затяжки по вимірювальному приладу 14. Ключ встановлюється на різьбове з'єднання, обертається корпус 1, при цьому важіль 4, на якому встановлений при допомозі повзушки 5 та гвинта 6 робочий інструмент 7 надавлює на торець плунжера 3, гідравлічно зв'язаного з вимірювальним приладом 14, провертаючись відносно корпуса 1, з яким він шарнірно зв'язаний. Після проведення замірів пластина 10 повертається в крайнє ліве положення. Фіг. 1 Фіг. 2 Фіг. 3 2 36730 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
