Спосіб переробки пет-тари

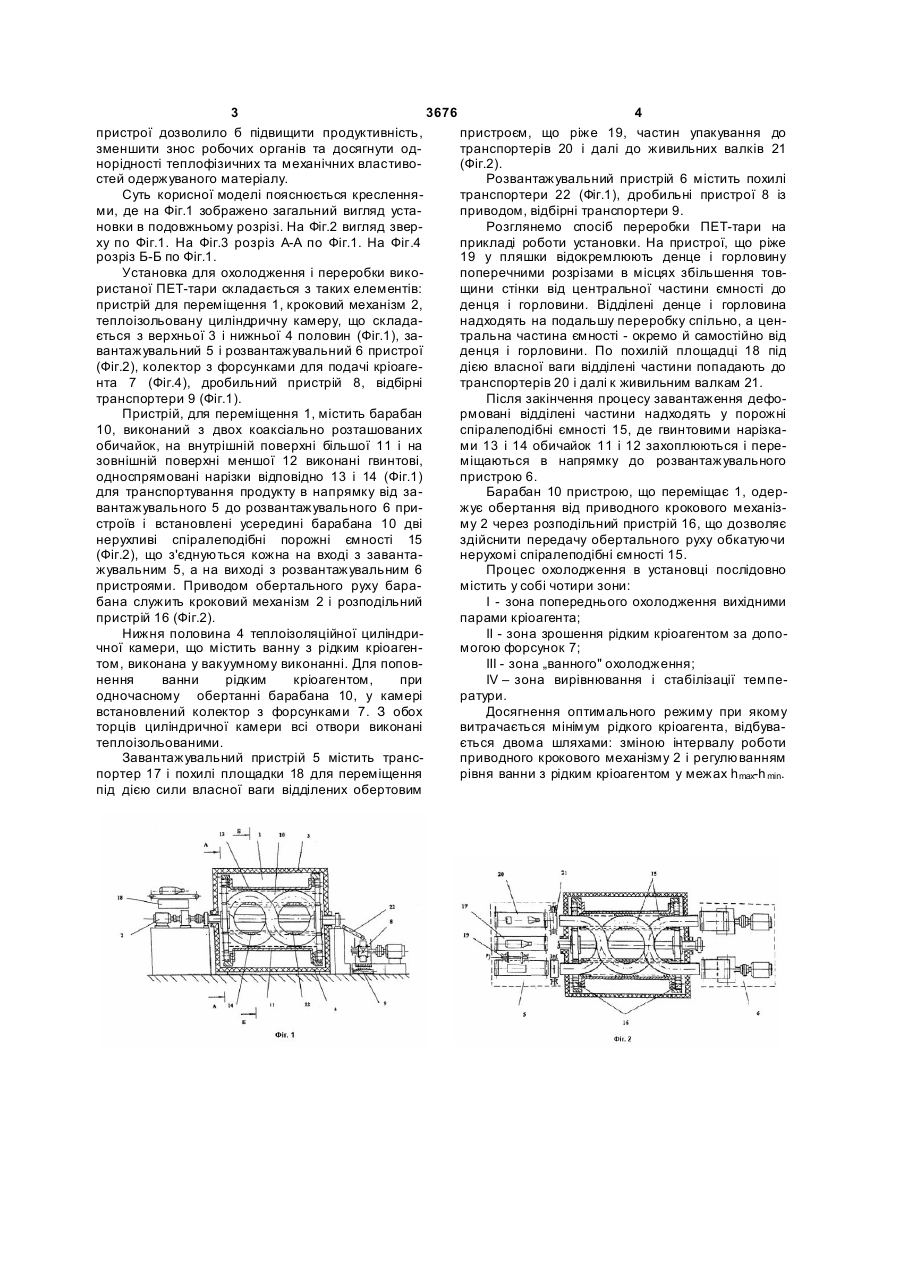

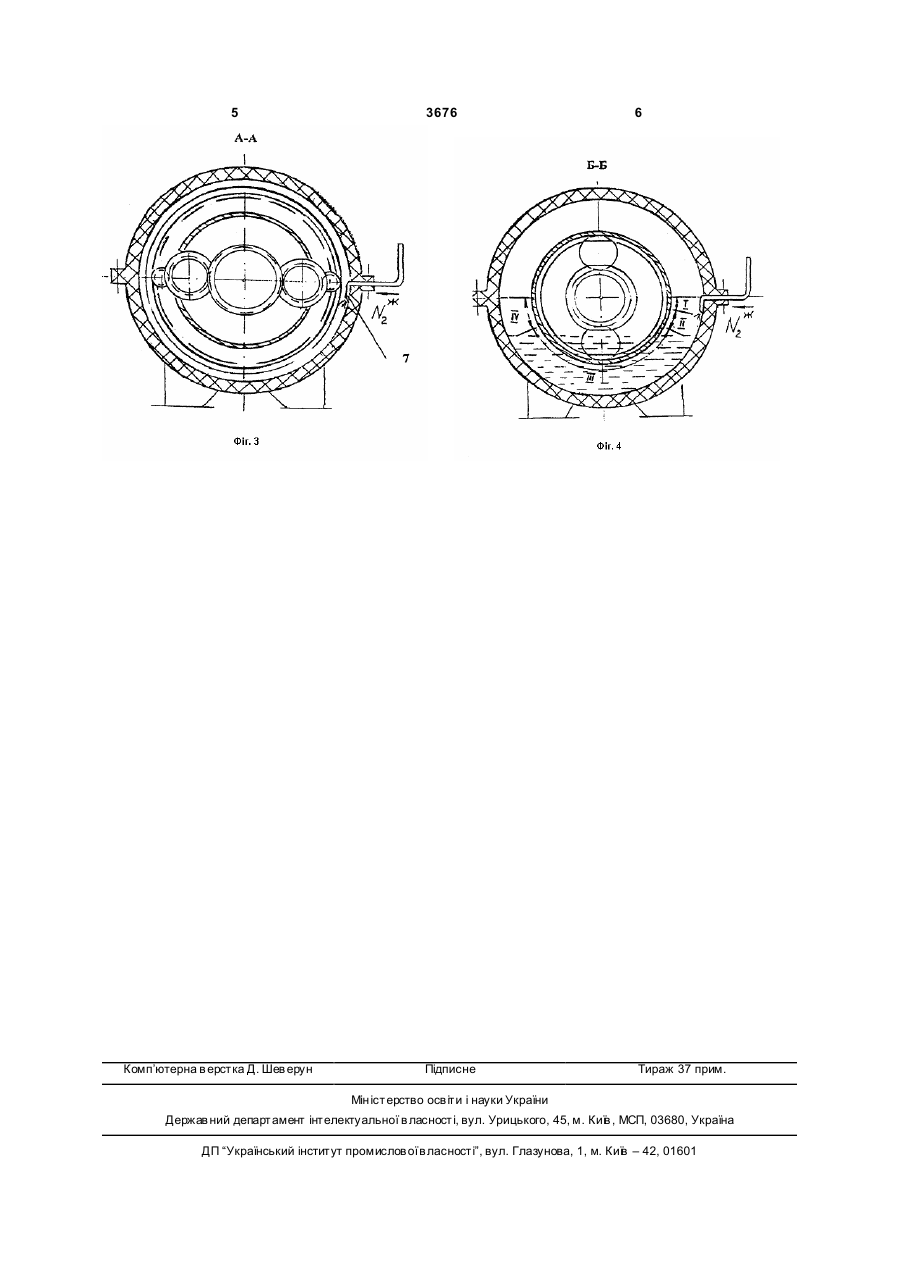

Спосіб переробки ПЕТ-тари, що включає подрібнення згаданої тари на молотковій дробарці, який відрізняється тим, що тару попередньо розділяють на складові елементи та розміщують в охолоджуючому пристрої. (19) (21) 2004020871 (22) 06.02.2004 (24) 15.12.2004 (46) 15.12.2004, Бюл. №12, 2004р. (72) Коваленко Ігор Валентинович, Пристайлов Сергій Олегович, Коваленко Олена Ігорівна, Каток Катерина Валеріївна, Луценко Тетяна Олексіївна 3 3676 4 пристрої дозволило б підвищити продуктивність, пристроєм, що ріже 19, частин упакування до зменшити знос робочих органів та досягнути одтранспортерів 20 і далі до живильних валків 21 норідності теплофізичних та механічних властиво(Фіг.2). стей одержуваного матеріалу. Розвантажувальний пристрій 6 містить похилі Суть корисної моделі пояснюється кресленнятранспортери 22 (Фіг.1), дробильні пристрої 8 із ми, де на Фіг.1 зображено загальний вигляд устаприводом, відбірні транспортери 9. новки в подовжньому розрізі. На Фіг.2 вигляд зверРозглянемо спосіб переробки ПЕТ-тари на ху по Фіг.1. На Фіг.3 розріз А-А по Фіг.1. На Фіг.4 прикладі роботи установки. На пристрої, що ріже розріз Б-Б по Фіг.1. 19 у пляшки відокремлюють денце і горловину Установка для охолодження і переробки викопоперечними розрізами в місцях збільшення товристаної ПЕТ-тари складається з таких елементів: щини стінки від центральної частини ємності до пристрій для переміщення 1, кроковий механізм 2, денця і горловини. Відділені денце і горловина теплоізольовану циліндричну камеру, що складанадходять на подальшу переробку спільно, а ценється з верхньої 3 і нижньої 4 половин (Фіг.1), затральна частина ємності - окремо й самостійно від вантажувальний 5 і розвантажувальний 6 пристрої денця і горловини. По похилій площадці 18 під (Фіг.2), колектор з форсунками для подачі кріоагедією власної ваги відділені частини попадають до нта 7 (Фіг.4), дробильний пристрій 8, відбірні транспортерів 20 і далі к живильним валкам 21. транспортери 9 (Фіг.1). Після закінчення процесу завантаження дефоПристрій, для переміщення 1, містить барабан рмовані відділені частини надходять у порожні 10, виконаний з двох коаксіально розташованих спіралеподібні ємності 15, де гвинтовими нарізкаобичайок, на внутрішній поверхні більшої 11 і на ми 13 і 14 обичайок 11 і 12 захоплюються і перезовнішній поверхні меншої 12 виконані гвинтові, міщаються в напрямку до розвантажувального односпрямовані нарізки відповідно 13 і 14 (Фіг.1) пристрою 6. для транспортування продукту в напрямку від заБарабан 10 пристрою, що переміщає 1, одервантажувального 5 до розвантажувального 6 прижує обертання від приводного крокового механізстроїв і встановлені усередині барабана 10 дві му 2 через розподільний пристрій 16, що дозволяє нерухливі спіралеподібні порожні ємності 15 здійснити передачу обертального руху обкатуючи (Фіг.2), що з'єднуються кожна на вході з завантанерухомі спіралеподібні ємності 15. жувальним 5, а на виході з розвантажувальним 6 Процес охолодження в установці послідовно пристроями. Приводом обертального руху барамістить у собі чотири зони: бана служить кроковий механізм 2 і розподільний І - зона попереднього охолодження вихідними пристрій 16 (Фіг.2). парами кріоагента; Нижня половина 4 теплоізоляційної циліндриII - зона зрошення рідким кріоагентом за допочної камери, що містить ванну з рідким кріоагенмогою форсунок 7; том, виконана у вакуумному виконанні. Для поповIII - зона „ванного" охолодження; нення ванни рідким кріоагентом, при IV – зона вирівнювання і стабілізації темпеодночасному обертанні барабана 10, у камері ратури. встановлений колектор з форсунками 7. З обох Досягнення оптимального режиму при якому торців циліндричної камери всі отвори виконані витрачається мінімум рідкого кріоагента, відбуватеплоізольованими. ється двома шляхами: зміною інтервалу роботи Завантажувальний пристрій 5 містить трансприводного крокового механізму 2 і регулюванням портер 17 і похилі площадки 18 для переміщення рівня ванни з рідким кріоагентом у межах h max-h min. під дією сили власної ваги відділених обертовим 5 Комп’ютерна в ерстка Д. Шев ерун 3676 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
