Захват для тари пляшкового типу

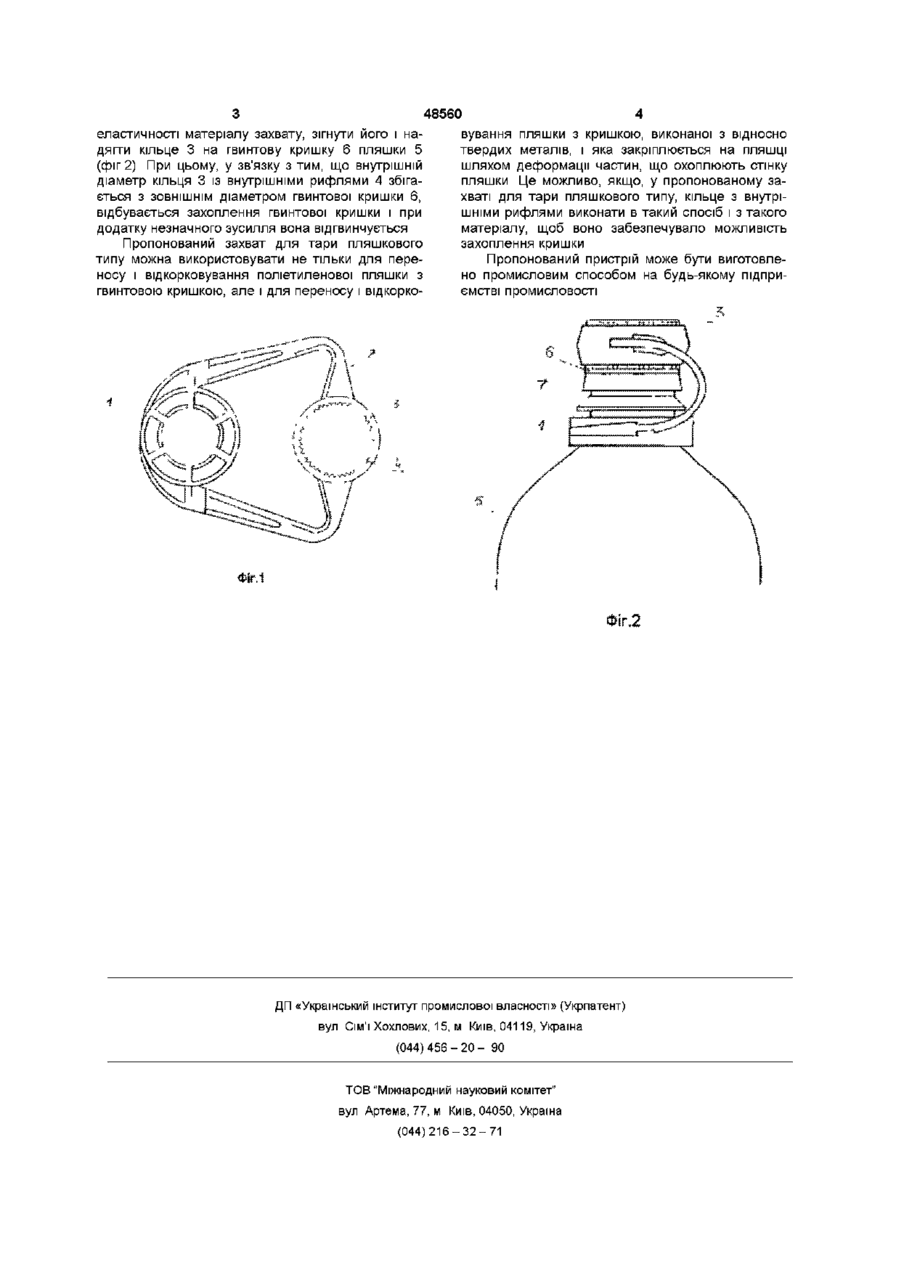

Захват для тари пляшкового типу, що містить пелюстковий кільцевий затиск для кріплення на горловині тари, з'єднаний з рукояткою, який відрізняється тим, що в середній частині рукоятки виконане кільце з внутрішніми рифлями тить пелюстковий кільцевий затиск для кріплення на горловині тари, з'єднаний з рукояткою, ВІДПОВІДНО до винаходу, у середній частині рукоятки виконане кільце з внутрішніми рифлями Це дає можливість, у разі потреби, за рахунок гнучкості матеріалу захвату зігнути його і надягти кільце з внутрішніми рифлями на кришку тари, що забезпечує можливість її відкорковування При цьому сама рукоятка служить важелем, що полегшує відкорковування пляшки Технічна суть винаходу, що заявляється, пояснюється фігурами графічного зображення На фіг 1 зображен захват, що заявляється, для тари пляшкового типу, вид зверху На фіг 2 зображен захват, що заявляється, для тари пляшкового типу, установлений на тарі, наприклад, із гвинтовою кришкою, положення захвату для відкорковування тари Пропонований захват для тари пляшкового типу виконаний з термопластичного матеріалу, наприклад поліетилену (фиг 1) і містить пелюстковий кільцевий затиск 1, з'єднаний з рукояткою 2 У середній частині рукоятки 2, виконане кільце 3 із внутрішніми рифлями 4 При цьому внутрішній діаметр кільця 3 по середньому діаметрі розташування рифлей 4 відповідає зовнішньому діаметру кришки тари Пристрій працює в такий спосіб Захват для тари пляшкового тилу кільцевим затиском 1 надівається на горловину пляшки 5 (див фіг 2) із гвинтовою кришкою 6 і фіксується кільцевим фланцем 7 горловини У такому положенні захват може виконувати свою основну функцію - перенос пляшки Для виконання допоміжної функції захват відкорковування пляшки, необхідно, за рахунок О (О ю 00 48560 еластичності матеріалу захвату, зігнути його і надягти кільце 3 на гвинтову кришку 6 пляшки 5 (фіг 2) При цьому, у зв'язку з тим, що внутрішній діаметр кільця 3 із внутрішніми рифлями 4 збігається з ЗОВНІШНІМ діаметром гвинтової кришки 6, відбувається захоплення гвинтової кришки і при додатку незначного зусилля вона відгвинчується Пропонований захват для тари пляшкового типу можна використовувати не тільки для переносу і відкорковування поліетиленової пляшки з гвинтовою кришкою, але і для переносу і відкорко вування пляшки з кришкою, виконаної з відносно твердих металів, і яка закріплюється на пляшці шляхом деформації частин, що охоплюють стінку пляшки Це можливо, якщо, у пропонованому захваті для тари пляшкового типу, кільце з внутрішніми рифлями виконати в такий спосіб і з такого матеріалу, щоб воно забезпечувало можливість захоплення кришки Пропонований пристрій може бути виготовлено промисловим способом на будь-якому підприємстві промисловості ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
