Плоский панельний радіатор опалення

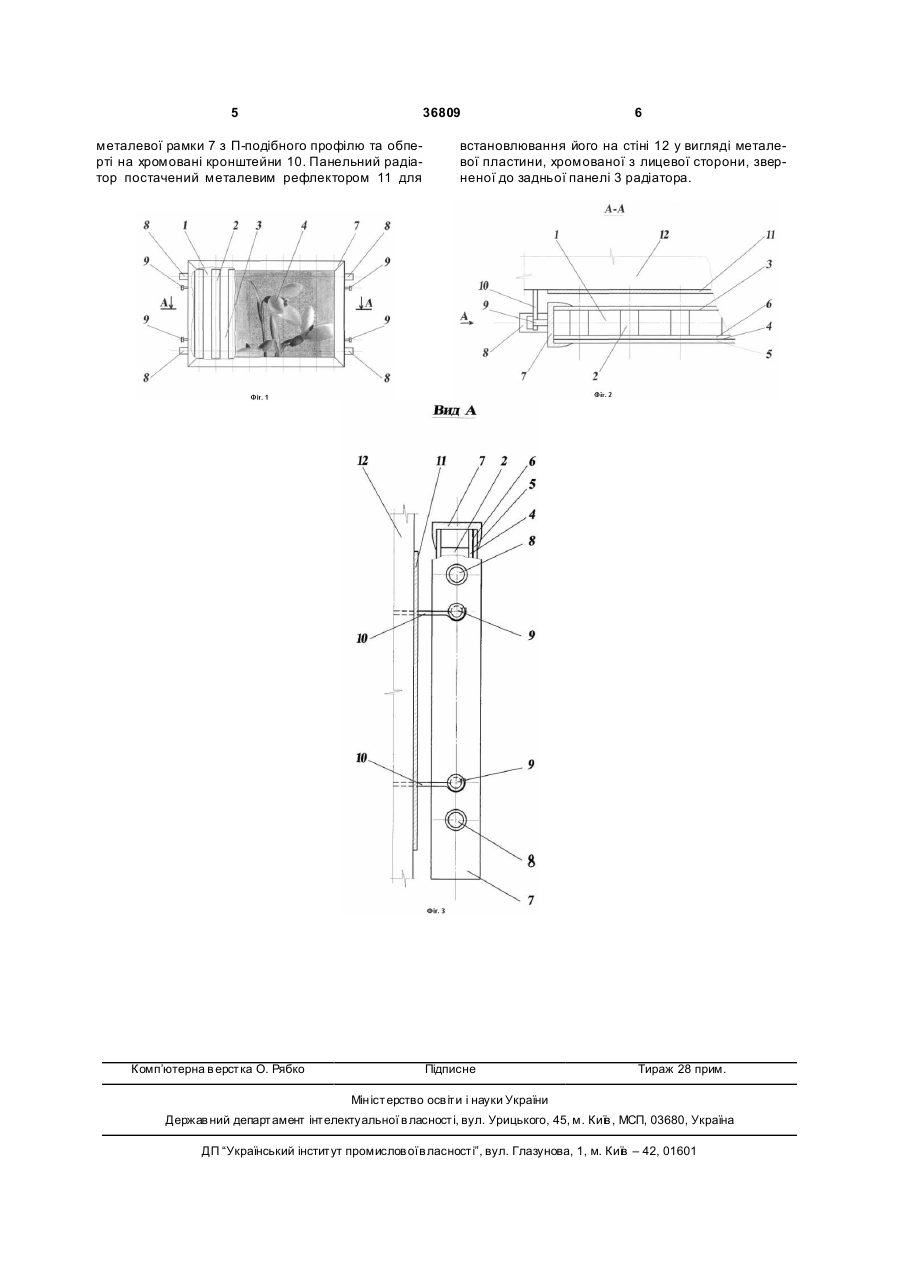

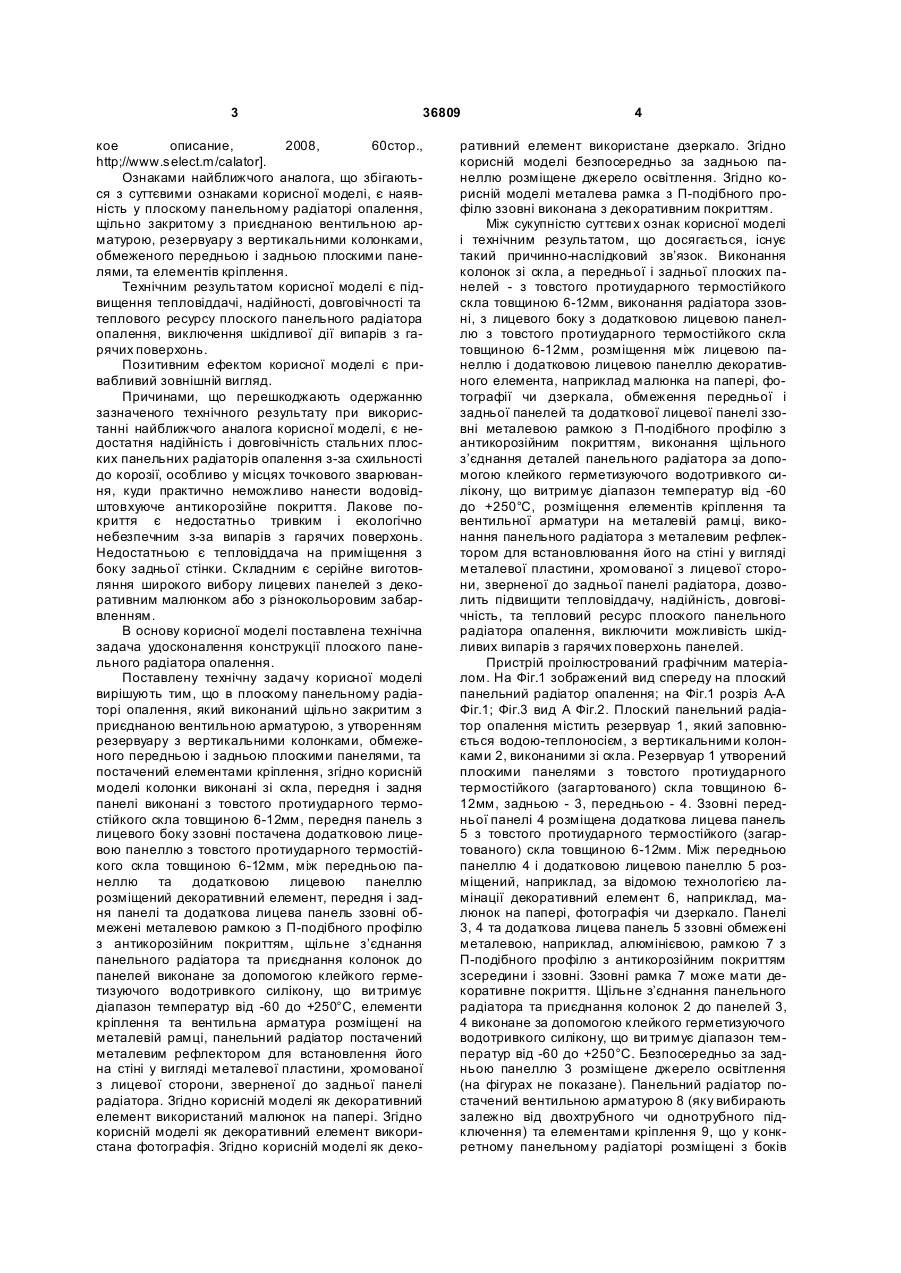

1. Плоский панельний радіатор опалення, що виконаний щільно закритим з приєднаною вентильною арматурою, з утворенням резервуара з вертикальними колонками, обмеженого передньою і задньою плоскими панелями, та оснащений елементами кріплення, який відрізняється тим, що колонки виконані зі скла, передня і задня панелі виконані з товстого протиударного термостійкого скла товщиною 6-12мм, передня панель з лицевого боку ззовні оснащена додатковою лицевою панеллю з товстого протиударного термостійкого скла товщиною 6-12мм, між передньою панеллю та додатковою лицевою панеллю розміщений декоративний елемент, передня і задня панелі та додаткова лицева панель ззовні обмежені металевою рамкою з П-подібного профілю з антикорозійним покриттям, щільне з'єднання панельного U 2 (19) 1 3 36809 кое описание, 2008, 60стор., http;//www.select.m/calator]. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у плоскому панельному радіаторі опалення, щільно закритому з приєднаною вентильною арматурою, резервуару з вертикальними колонками, обмеженого передньою і задньою плоскими панелями, та елементів кріплення. Технічним результатом корисної моделі є підвищення тепловіддачі, надійності, довговічності та теплового ресурсу плоского панельного радіатора опалення, виключення шкідливої дії випарів з гарячих поверхонь. Позитивним ефектом корисної моделі є привабливий зовнішній вигляд. Причинами, що перешкоджають одержанню зазначеного технічного результату при використанні найближчого аналога корисної моделі, є недостатня надійність і довговічність стальних плоских панельних радіаторів опалення з-за схильності до корозії, особливо у місцях точкового зварювання, куди практично неможливо нанести водовідштовхуюче антикорозійне покриття. Лакове покриття є недостатньо тривким і екологічно небезпечним з-за випарів з гарячих поверхонь. Недостатньою є тепловіддача на приміщення з боку задньої стінки. Складним є серійне виготовляння широкого вибору лицевих панелей з декоративним малюнком або з різнокольоровим забарвленням. В основу корисної моделі поставлена технічна задача удосконалення конструкції плоского панельного радіатора опалення. Поставлену технічну задачу корисної моделі вирішують тим, що в плоскому панельному радіаторі опалення, який виконаний щільно закритим з приєднаною вентильною арматурою, з утворенням резервуару з вертикальними колонками, обмеженого передньою і задньою плоскими панелями, та постачений елементами кріплення, згідно корисній моделі колонки виконані зі скла, передня і задня панелі виконані з товстого протиударного термостійкого скла товщиною 6-12мм, передня панель з лицевого боку ззовні постачена додатковою лицевою панеллю з товстого протиударного термостійкого скла товщиною 6-12мм, між передньою панеллю та додатковою лицевою панеллю розміщений декоративний елемент, передня і задня панелі та додаткова лицева панель ззовні обмежені металевою рамкою з П-подібного профілю з антикорозійним покриттям, щільне з’єднання панельного радіатора та приєднання колонок до панелей виконане за допомогою клейкого герметизуючого водотривкого силікону, що ви тримує діапазон температур від -60 до +250°С, елементи кріплення та вентильна арматура розміщені на металевій рамці, панельний радіатор постачений металевим рефлектором для встановлення його на стіні у вигляді металевої пластини, хромованої з лицевої сторони, зверненої до задньої панелі радіатора. Згідно корисній моделі як декоративний елемент використаний малюнок на папері. Згідно корисній моделі як декоративний елемент використана фотографія. Згідно корисній моделі як деко 4 ративний елемент використане дзеркало. Згідно корисній моделі безпосередньо за задньою панеллю розміщене джерело освітлення. Згідно корисній моделі металева рамка з П-подібного профілю ззовні виконана з декоративним покриттям. Між сукупністю суттєви х ознак корисної моделі і технічним результатом, що досягається, існує такий причинно-наслідковий зв’язок. Виконання колонок зі скла, а передньої і задньої плоских панелей - з товстого протиударного термостійкого скла товщиною 6-12мм, виконання радіатора ззовні, з лицевого боку з додатковою лицевою панеллю з товстого протиударного термостійкого скла товщиною 6-12мм, розміщення між лицевою панеллю і додатковою лицевою панеллю декоративного елемента, наприклад малюнка на папері, фотографії чи дзеркала, обмеження передньої і задньої панелей та додаткової лицевої панелі ззовні металевою рамкою з П-подібного профілю з антикорозійним покриттям, виконання щільного з’єднання деталей панельного радіатора за допомогою клейкого герметизуючого водотривкого силікону, що витримує діапазон температур від -60 до +250°С, розміщення елементів кріплення та вентильної арматури на металевій рамці, виконання панельного радіатора з металевим рефлектором для встановлювання його на стіні у вигляді металевої пластини, хромованої з лицевої сторони, зверненої до задньої панелі радіатора, дозволить підвищити тепловіддачу, надійність, довговічність, та тепловий ресурс плоского панельного радіатора опалення, виключити можливість шкідливих випарів з гарячих поверхонь панелей. Пристрій проілюстрований графічним матеріалом. На Фіг.1 зображений вид спереду на плоский панельний радіатор опалення; на Фіг.1 розріз А-А Фіг.1; Фіг.3 вид А Фіг.2. Плоский панельний радіатор опалення містить резервуар 1, який заповнюється водою-теплоносієм, з вертикальними колонками 2, виконаними зі скла. Резервуар 1 утворений плоскими панелями з товстого протиударного термостійкого (загартованого) скла товщиною 612мм, задньою - 3, передньою - 4. Ззовні передньої панелі 4 розміщена додаткова лицева панель 5 з товстого протиударного термостійкого (загартованого) скла товщиною 6-12мм. Між передньою панеллю 4 і додатковою лицевою панеллю 5 розміщений, наприклад, за відомою технологією ламінації декоративний елемент 6, наприклад, малюнок на папері, фотографія чи дзеркало. Панелі 3, 4 та додаткова лицева панель 5 ззовні обмежені металевою, наприклад, алюмінієвою, рамкою 7 з П-подібного профілю з антикорозійним покриттям зсередини і ззовні. Ззовні рамка 7 може мати декоративне покриття. Щільне з’єднання панельного радіатора та приєднання колонок 2 до панелей 3, 4 виконане за допомогою клейкого герметизуючого водотривкого силікону, що ви тримує діапазон температур від -60 до +250°С. Безпосередньо за задньою панеллю 3 розміщене джерело освітлення (на фігурах не показане). Панельний радіатор постачений вентильною арматурою 8 (яку вибирають залежно від двохтрубного чи однотрубного підключення) та елементами кріплення 9, що у конкретному панельному радіаторі розміщені з боків 5 36809 металевої рамки 7 з П-подібного профілю та обперті на хромовані кронштейни 10. Панельний радіатор постачений металевим рефлектором 11 для Комп’ютерна в ерстка О. Рябко 6 встановлювання його на стіні 12 у вигляді металевої пластини, хромованої з лицевої сторони, зверненої до задньої панелі 3 радіатора. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
