Ланцюг землерийної машини

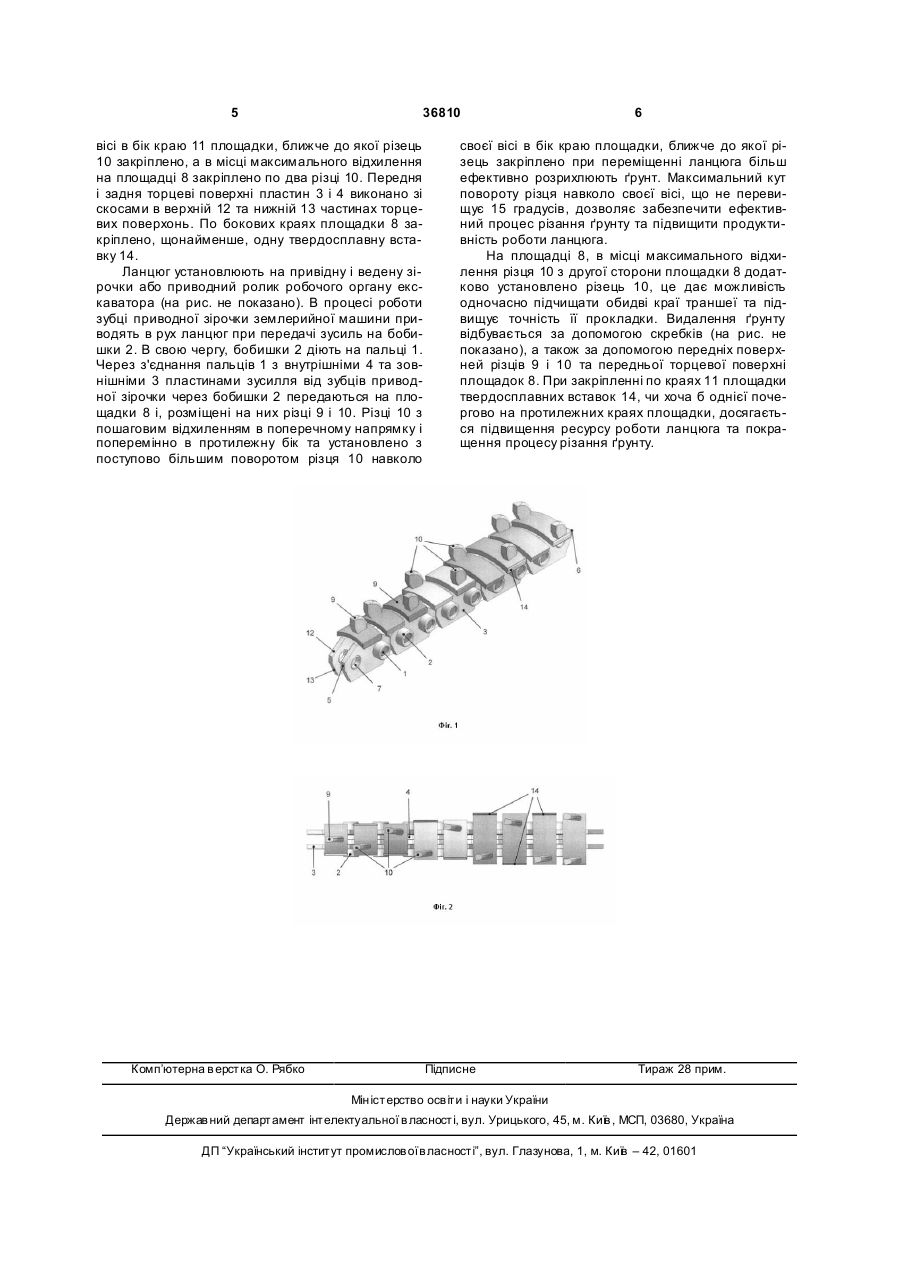

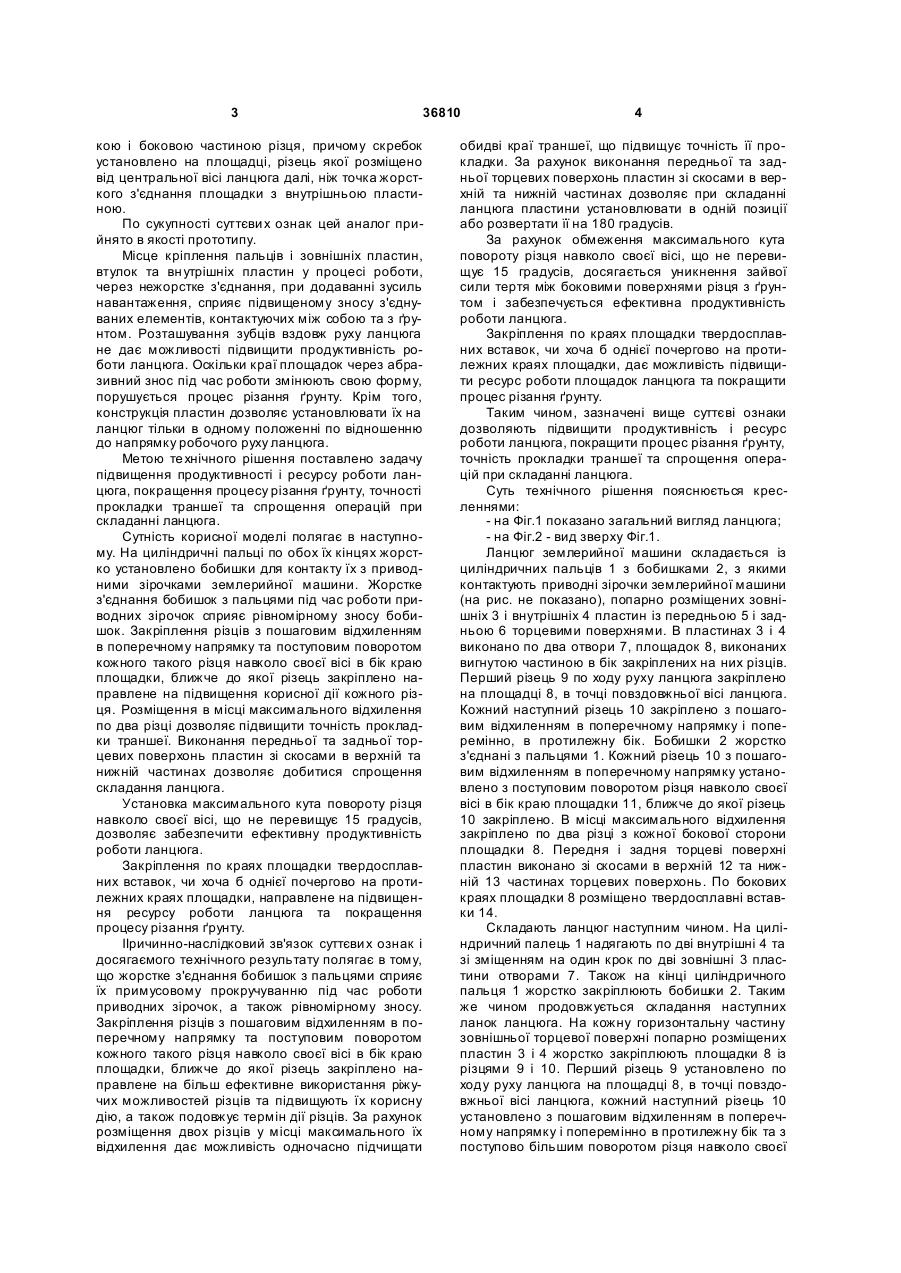

1. Ланцюг землерийної машини, що містить циліндричні пальці з бобишками, попарно розміщені зовнішні та внутрішні пластини із торцевими поверхнями, в пластинах виконано по два отвори, площадки, виконані вигнутою частиною в бік закріплених на них різців, перший різець за ходом руху ланцюга установлено на площадці, в точці повздовжньої осі ланцюга, кожний наступний різець з покроковим відхиленням в поперечному напрямку і поперемінно в протилежний бік, який відрізняєть 3 36810 кою і боковою частиною різця, причому скребок установлено на площадці, різець якої розміщено від центральної вісі ланцюга далі, ніж точка жорсткого з'єднання площадки з внутрішньою пластиною. По сукупності суттєви х ознак цей аналог прийнято в якості прототипу. Місце кріплення пальців і зовнішніх пластин, втулок та вн утрішніх пластин у процесі роботи, через нежорстке з'єднання, при додаванні зусиль навантаження, сприяє підвищеному зносу з'єднуваних елементів, контактуючих між собою та з ґрунтом. Розташування зубців вздовж руху ланцюга не дає можливості підвищити продуктивність роботи ланцюга. Оскільки краї площадок через абразивний знос під час роботи змінюють свою форму, порушується процес різання ґрунту. Крім того, конструкція пластин дозволяє установлювати їх на ланцюг тільки в одному положенні по відношенню до напрямку робочого руху ланцюга. Метою те хнічного рішення поставлено задачу підвищення продуктивності і ресурсу роботи ланцюга, покращення процесу різання ґрунту, точності прокладки траншеї та спрощення операцій при складанні ланцюга. Сутність корисної моделі полягає в наступному. На циліндричні пальці по обох їх кінцях жорстко установлено бобишки для контакту їх з приводними зірочками землерийної машини. Жорстке з'єднання бобишок з пальцями під час роботи приводних зірочок сприяє рівномірному зносу бобишок. Закріплення різців з пошаговим відхиленням в поперечному напрямку та поступовим поворотом кожного такого різця навколо своєї вісі в бік краю площадки, ближче до якої різець закріплено направлене на підвищення корисної дії кожного різця. Розміщення в місці максимального відхилення по два різці дозволяє підвищити точність прокладки траншеї. Виконання передньої та задньої торцевих поверхонь пластин зі скосами в верхній та нижній частинах дозволяє добитися спрощення складання ланцюга. Установка максимального кута повороту різця навколо своєї вісі, що не перевищує 15 градусів, дозволяє забезпечити ефективну продуктивність роботи ланцюга. Закріплення по краях площадки твердосплавних вставок, чи хоча б однієї почергово на протилежних краях площадки, направлене на підвищення ресурсу роботи ланцюга та покращення процесу різання ґрунту. ІІричинно-наслідковий зв'язок суттєви х ознак і досягаємого технічного результату полягає в тому, що жорстке з'єднання бобишок з пальцями сприяє їх примусовому прокручуванню під час роботи приводних зірочок, а також рівномірному зносу. Закріплення різців з пошаговим відхиленням в поперечному напрямку та поступовим поворотом кожного такого різця навколо своєї вісі в бік краю площадки, ближче до якої різець закріплено направлене на більш ефективне використання ріжучих можливостей різців та підвищують їх корисну дію, а також подовжує термін дії різців. За рахунок розміщення двох різців у місці максимального їх відхилення дає можливість одночасно підчищати 4 обидві краї траншеї, що підвищує точність її прокладки. За рахунок виконання передньої та задньої торцевих поверхонь пластин зі скосами в верхній та нижній частинах дозволяє при складанні ланцюга пластини установлювати в одній позиції або розвертати її на 180 градусів. За рахунок обмеження максимального кута повороту різця навколо своєї вісі, що не перевищує 15 градусів, досягається уникнення зайвої сили тертя між боковими поверхнями різця з ґрунтом і забезпечується ефективна продуктивність роботи ланцюга. Закріплення по краях площадки твердосплавних вставок, чи хоча б однієї почергово на протилежних краях площадки, дає можливість підвищити ресурс роботи площадок ланцюга та покращити процес різання ґрунту. Таким чином, зазначені вище суттєві ознаки дозволяють підвищити продуктивність і ресурс роботи ланцюга, покращити процес різання ґрунту, точність прокладки траншеї та спрощення операцій при складанні ланцюга. Суть технічного рішення пояснюється кресленнями: - на Фіг.1 показано загальний вигляд ланцюга; - на Фіг.2 - вид зверху Фіг.1. Ланцюг землерийної машини складається із циліндричних пальців 1 з бобишками 2, з якими контактують приводні зірочки землерийної машини (на рис. не показано), попарно розміщених зовнішніх 3 і внутрішніх 4 пластин із передньою 5 і задньою 6 торцевими поверхнями. В пластинах 3 і 4 виконано по два отвори 7, площадок 8, виконаних вигнутою частиною в бік закріплених на них різців. Перший різець 9 по ходу руху ланцюга закріплено на площадці 8, в точці повздовжньої вісі ланцюга. Кожний наступний різець 10 закріплено з пошаговим відхиленням в поперечному напрямку і поперемінно, в протилежну бік. Бобишки 2 жорстко з'єднані з пальцями 1. Кожний різець 10 з пошаговим відхиленням в поперечному напрямку установлено з поступовим поворотом різця навколо своєї вісі в бік краю площадки 11, ближче до якої різець 10 закріплено. В місці максимального відхилення закріплено по два різці з кожної бокової сторони площадки 8. Передня і задня торцеві поверхні пластин виконано зі скосами в верхній 12 та нижній 13 частинах торцевих поверхонь. По бокових краях площадки 8 розміщено твердосплавні вставки 14. Складають ланцюг наступним чином. На циліндричний палець 1 надягають по дві внутрішні 4 та зі зміщенням на один крок по дві зовнішні 3 пластини отворами 7. Також на кінці циліндричного пальця 1 жорстко закріплюють бобишки 2. Таким же чином продовжується складання наступних ланок ланцюга. На кожну горизонтальну частину зовнішньої торцевої поверхні попарно розміщених пластин 3 і 4 жорстко закріплюють площадки 8 із різцями 9 і 10. Перший різець 9 установлено по ходу руху ланцюга на площадці 8, в точці повздовжньої вісі ланцюга, кожний наступний різець 10 установлено з пошаговим відхиленням в поперечному напрямку і поперемінно в протилежну бік та з поступово більшим поворотом різця навколо своєї 5 36810 вісі в бік краю 11 площадки, ближче до якої різець 10 закріплено, а в місці максимального відхилення на площадці 8 закріплено по два різці 10. Передня і задня торцеві поверхні пластин 3 і 4 виконано зі скосами в верхній 12 та нижній 13 частинах торцевих поверхонь. По бокових краях площадки 8 закріплено, щонайменше, одну твердосплавну вставку 14. Ланцюг установлюють на привідну і ведену зірочки або приводний ролик робочого органу екскаватора (на рис. не показано). В процесі роботи зубці приводної зірочки землерийної машини приводять в рух ланцюг при передачі зусиль на бобишки 2. В свою чергу, бобишки 2 діють на пальці 1. Через з'єднання пальців 1 з внутрішніми 4 та зовнішніми 3 пластинами зусилля від зубців приводної зірочки через бобишки 2 передаються на площадки 8 і, розміщені на них різці 9 і 10. Різці 10 з пошаговим відхиленням в поперечному напрямку і поперемінно в протилежну бік та установлено з поступово більшим поворотом різця 10 навколо Комп’ютерна в ерстка О. Рябко 6 своєї вісі в бік краю площадки, ближче до якої різець закріплено при переміщенні ланцюга більш ефективно розрихлюють ґрунт. Максимальний кут повороту різця навколо своєї вісі, що не перевищує 15 градусів, дозволяє забезпечити ефективний процес різання ґрунту та підвищити продуктивність роботи ланцюга. На площадці 8, в місці максимального відхилення різця 10 з другої сторони площадки 8 додатково установлено різець 10, це дає можливість одночасно підчищати обидві краї траншеї та підвищує точність її прокладки. Видалення ґрунту відбувається за допомогою скребків (на рис. не показано), а також за допомогою передніх поверхней різців 9 і 10 та передньої торцевої поверхні площадок 8. При закріпленні по краях 11 площадки твердосплавних вставок 14, чи хоча б однієї почергово на протилежних краях площадки, досягається підвищення ресурсу роботи ланцюга та покращення процесу різання ґрунту. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
