Радіатор опалювальний
Формула / Реферат
Радіатор опалювальний для систем водяного опалення будівель з теплоносієм температурою до 150°С і робочим надлишковим тиском до 0,6 Мпа, виконаний у вигляді змійовика з горизонтальними каналами однакового прохідного перерізу для проходження теплоносія з двома приєднувальними штуцерами з трубною зовнішньою різзю, який відрізняється тим, що змійовик виконаний з уніфікованих гнутих елементів гладкої сталевої труби зовнішнім діаметром (dзов) від 26,75 до 32 мм і товщиною стінки від 2,75 до 3 мм, з радіусом згинання до 1,65 dзов з можливим поворотом крайніх уніфікованих гнутих елементів навколо своєї поздовжньої осі на кут від 45° до 90°.
Текст

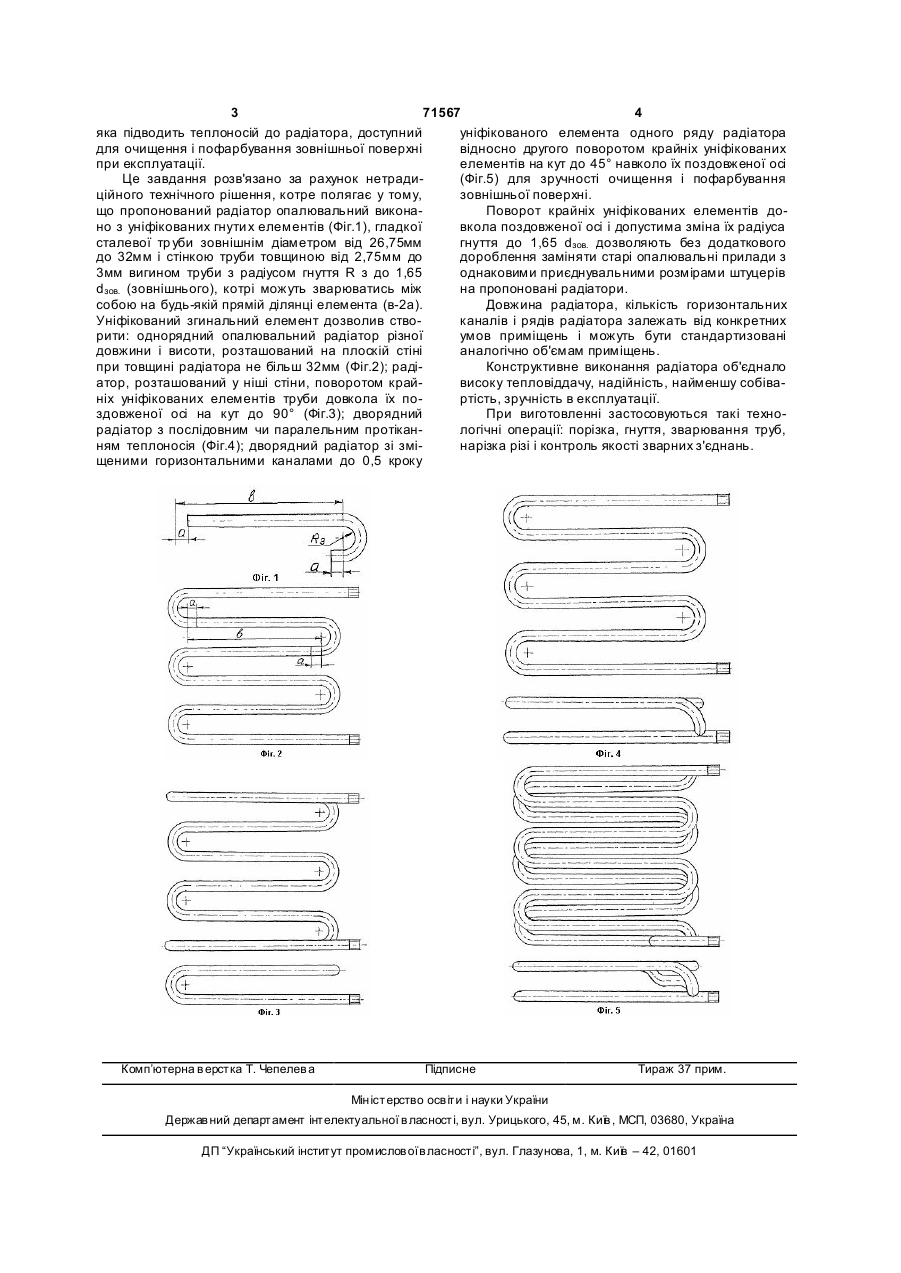

Радіатор опалювальний для систем водяного опалення будівель з теплоносієм температурою до 150°С і робочим надлишковим тиском до 3 71567 4 яка підводить теплоносій до радіатора, доступний уніфікованого елемента одного ряду радіатора для очищення і пофарбування зовнішньої поверхні відносно другого поворотом крайніх уніфікованих при експлуатації. елементів на кут до 45° навколо їх поздовженої осі Це завдання розв'язано за рахунок нетради(Фіг.5) для зручності очищення і пофарбування ційного технічного рішення, котре полягає у тому, зовнішньої поверхні. що пропонований радіатор опалювальний виконаПоворот крайніх уніфікованих елементів доно з уніфікованих гнути х елементів (Фіг.1), гладкої вкола поздовженої осі і допустима зміна їх радіуса сталевої тр уби зовнішнім діаметром від 26,75мм гнуття до 1,65 dзов. дозволяють без додаткового до 32мм і стінкою труби товщиною від 2,75мм до дороблення заміняти старі опалювальні прилади з 3мм вигином труби з радіусом гнуття R з до 1,65 однаковими приєднувальними розмірами штуцерів dзов. (зовнішнього), котрі можуть зварюватись між на пропоновані радіатори. собою на будь-якій прямій ділянці елемента (в-2а). Довжина радіатора, кількість горизонтальних Уніфікований згинальний елемент дозволив ствоканалів і рядів радіатора залежать від конкретних рити: однорядний опалювальний радіатор різної умов приміщень і можуть бути стандартизовані довжини і висоти, розташований на плоскій стіні аналогічно об'ємам приміщень. при товщині радіатора не більш 32мм (Фіг.2); радіКонструктивне виконання радіатора об'єднало атор, розташований у ніші стіни, поворотом крайвисоку тепловіддачу, надійність, найменшу собіваніх уніфікованих елементів труби довкола їх портість, зручність в експлуатації. здовженої осі на кут до 90° (Фіг.3); дворядний При виготовленні застосовуються такі технорадіатор з послідовним чи паралельним протіканлогічні операції: порізка, гнуття, зварювання труб, ням теплоносія (Фіг.4); дворядний радіатор зі змінарізка різі і контроль якості зварних з'єднань. щеними горизонтальними каналами до 0,5 кроку Комп’ютерна в ерстка Т. Чепелев а Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeating radiator
Автори англійськоюBohdan Hryhorii Fedorovych
Назва патенту російськоюРадиатор отопительный
Автори російськоюБогдан Григорий Федорович
МПК / Мітки
МПК: F24C 15/00
Мітки: опалювальний, радіатор
