Установка утилізації шуму
Номер патенту: 36848
Опубліковано: 10.11.2008
Автори: Головко Алла Павлівна, Браженко Світлана Анатоліївна, Заблоцький Олексій Юрійович, Прасолов Євген Якович, Лапенко Григорій Олександрович, Ландар Анатолій Антонович, Глущенко Олексій Петрович, Новохацький Владислав Костянтинович, Слинько Олег Павлович
Формула / Реферат
1. Установка утилізації шуму, що містить нерухомий корпус у формі прямокутного паралелепіпеда та передню панель із звукопоглинаючим матеріалом з отворами, яка відрізняється тим, що містить гучномовці дифузійного типу, випрямляч напруги, провідник, постійний магніт, електричний фільтр та дросель.
2. Установка утилізації шуму за п. 1, яка відрізняється тим, що гучномовці використані як перетворювачі в електричну енергію, з регулятором їх положення в усіх напрямках на кут a=0±45°.
3. Установка утилізації шуму за пп. 1, 2, яка відрізняється тим, що працює від змінного потоку повітря та вібрації, а також забезпечує електроенергією споживачів незалежно від наявності шуму у приміщенні.
Текст

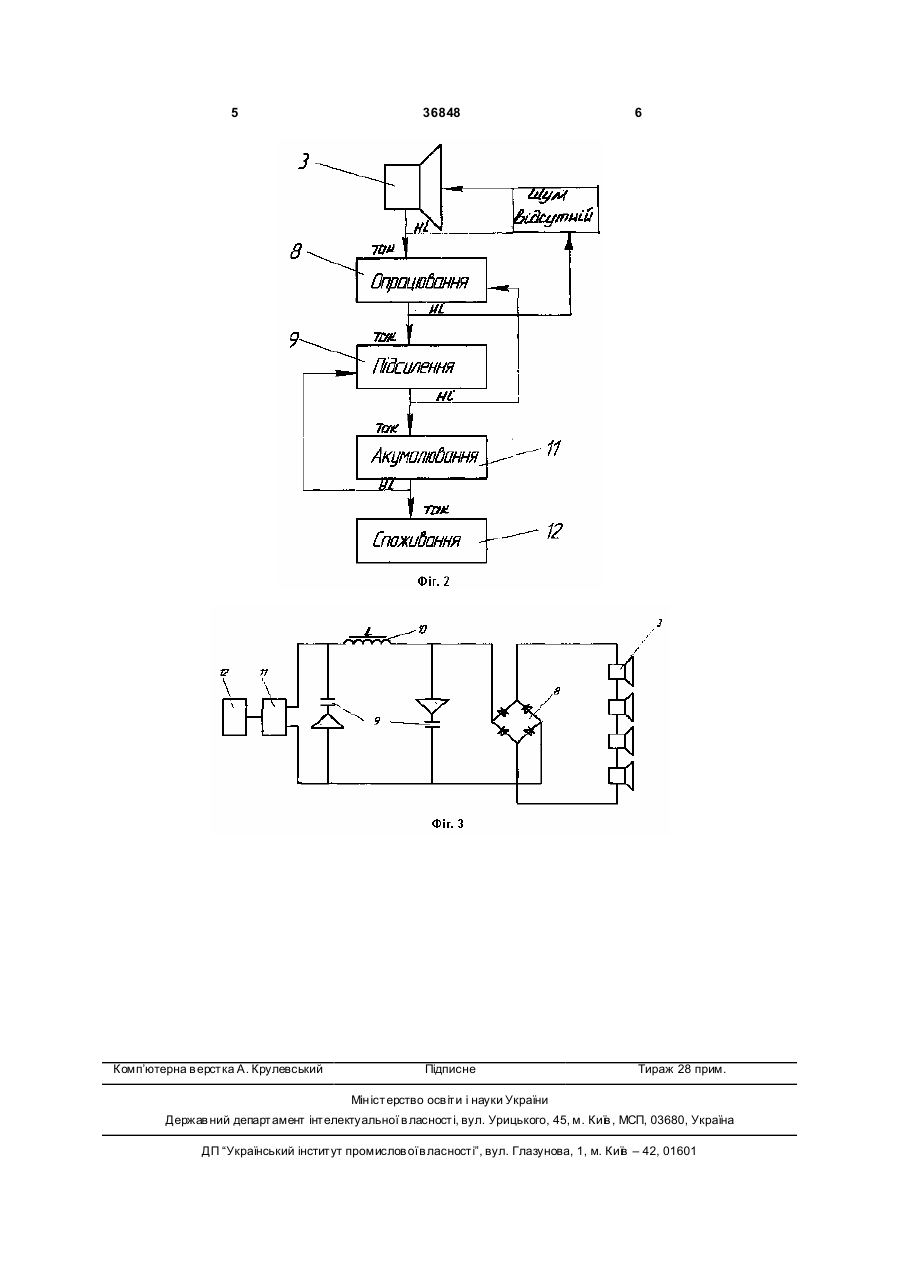

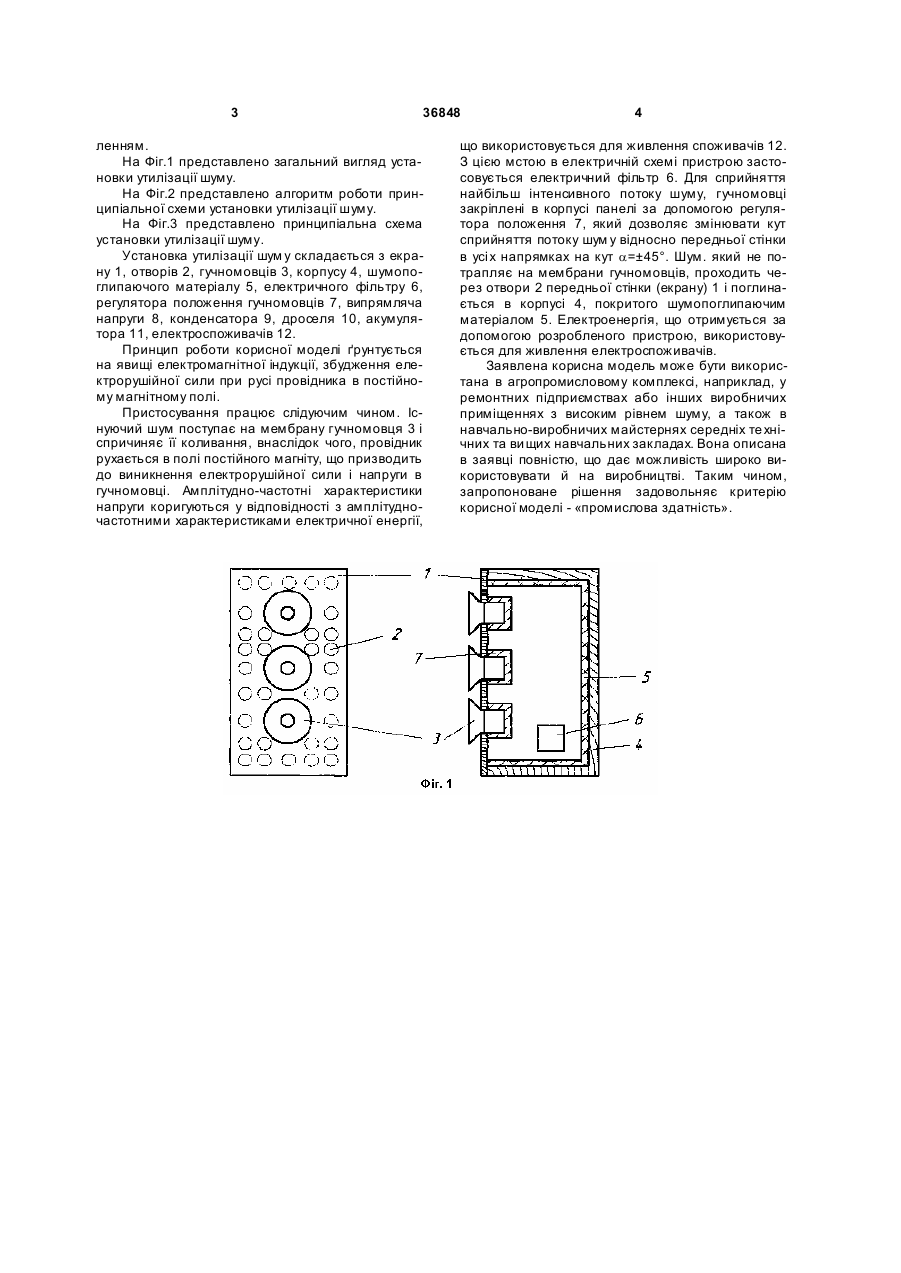

1. Установка утилізації шуму, що містить нерухомий корпус у формі прямокутного паралелепі 3 36848 ленням. На Фіг.1 представлено загальний вигляд установки утилізації шуму. На Фіг.2 представлено алгоритм роботи принципіальної схеми установки утилізації шуму. На Фіг.3 представлено принципіальна схема установки утилізації шуму. Установка утилізації шум у складається з екрану 1, отворів 2, гучномовців 3, корпусу 4, шумопоглипаючого матеріалу 5, електричного фільтру 6, регулятора положення гучномовців 7, випрямляча напруги 8, конденсатора 9, дроселя 10, акумулятора 11, електроспоживачів 12. Принцип роботи корисної моделі ґрунтується на явищі електромагнітної індукції, збудження електрорушійної сили при русі провідника в постійному магнітному полі. Пристосування працює слідуючим чином. Існуючий шум поступає на мембрану гучномовця 3 і спричиняє її коливання, внаслідок чого, провідник рухається в полі постійного магніту, що призводить до виникнення електрорушійної сили і напруги в гучномовці. Амплітудно-частотні характеристики напруги коригуються у відповідності з амплітудночастотними характеристиками електричної енергії, 4 що використовується для живлення споживачів 12. З цією мстою в електричній схемі пристрою застосовується електричний фільтр 6. Для сприйняття найбільш інтенсивного потоку шуму, гучномовці закріплені в корпусі панелі за допомогою регулятора положення 7, який дозволяє змінювати кут сприйняття потоку шум у відносно передньої стінки в усі х напрямках на кут a=±45°. Шум. який не потрапляє на мембрани гучномовців, проходить через отвори 2 передньої стінки (екрану) 1 і поглинається в корпусі 4, покритого шумопоглипаючим матеріалом 5. Електроенергія, що отримується за допомогою розробленого пристрою, використовується для живлення електроспоживачів. Заявлена корисна модель може бути використана в агропромисловому комплексі, наприклад, у ремонтних підприємствах або інших виробничих приміщеннях з високим рівнем шуму, а також в навчально-виробничих майстернях середніх те хнічних та ви щих навчальних закладах. Вона описана в заявці повністю, що дає можливість широко використовувати й на виробництві. Таким чином, запропоноване рішення задовольняє критерію корисної моделі - «промислова здатність». 5 Комп’ютерна в ерстка А. Крулевський 36848 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation of noise utilization
Автори англійськоюLapenko Hryhorii Oleksandrovych, Landar Anatolii Antonovych, Brazhenko Svitlana Anatoliivna, Hluschenko Oleksii Petrovych, Prasolov Yevhen Yakovych, Novokhatskyi Vladyslav Kostiantynovych, Slynko Oleh Pavlovych, Holovko Alla Pavlivna, Zablotskyi Oleksii Yuriiovych
Назва патенту російськоюУстановка утилизации шума
Автори російськоюЛапенко Григорий Александрович, Ландар Анатолий Антонович, Браженко Светлана Анатольевна, Глущенко Алексей Петрович, Прасолов Евгений Яковлевич, Новохацкий Владислав Константинович, Слинько Олег Павлович, Головко Алла Павловна, Заблоцкий Алексей Юрьевич
МПК / Мітки
МПК: E04B 1/84
Мітки: утилізації, шуму, установка
