Установка утилізації скидного газу з одоризаційних пристроїв

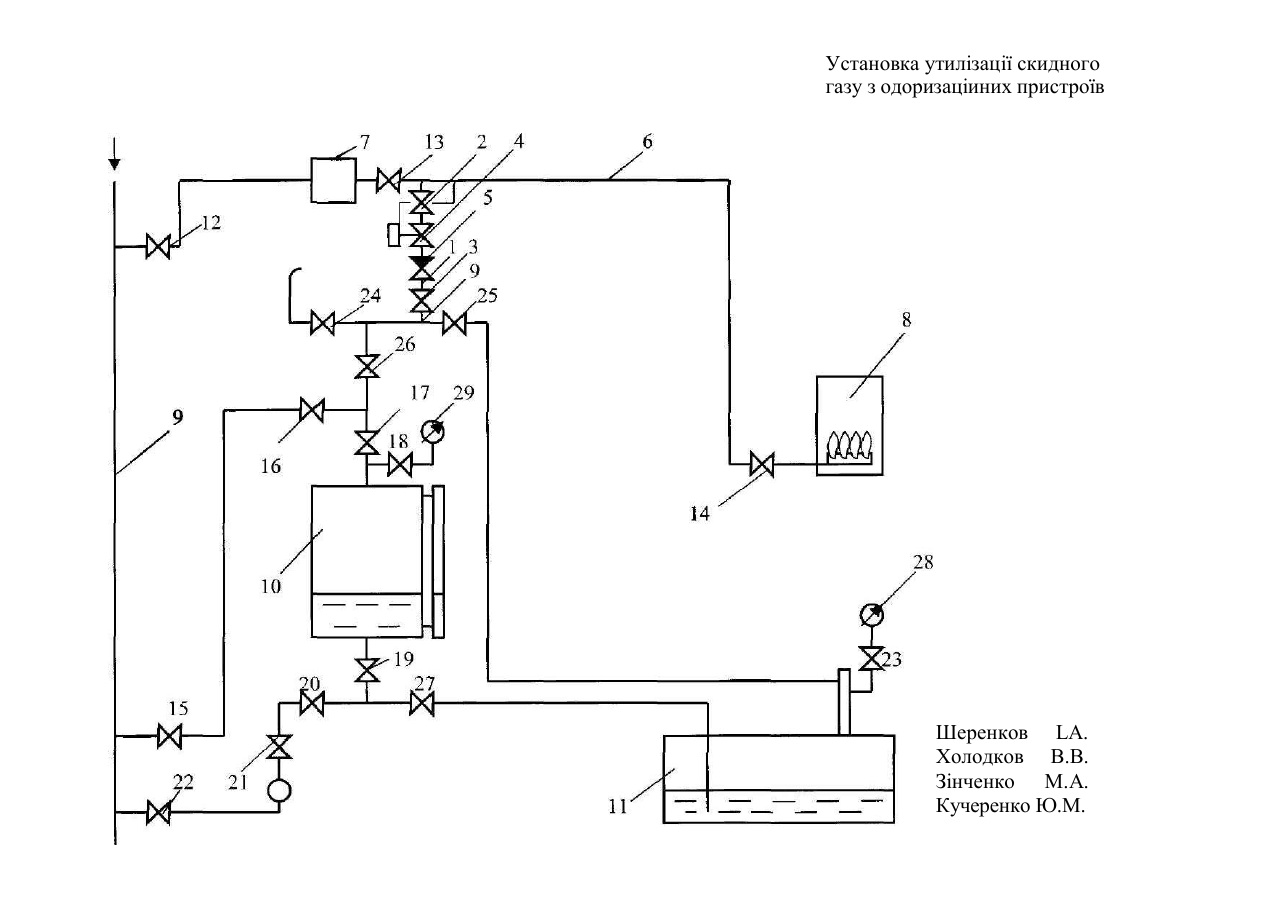

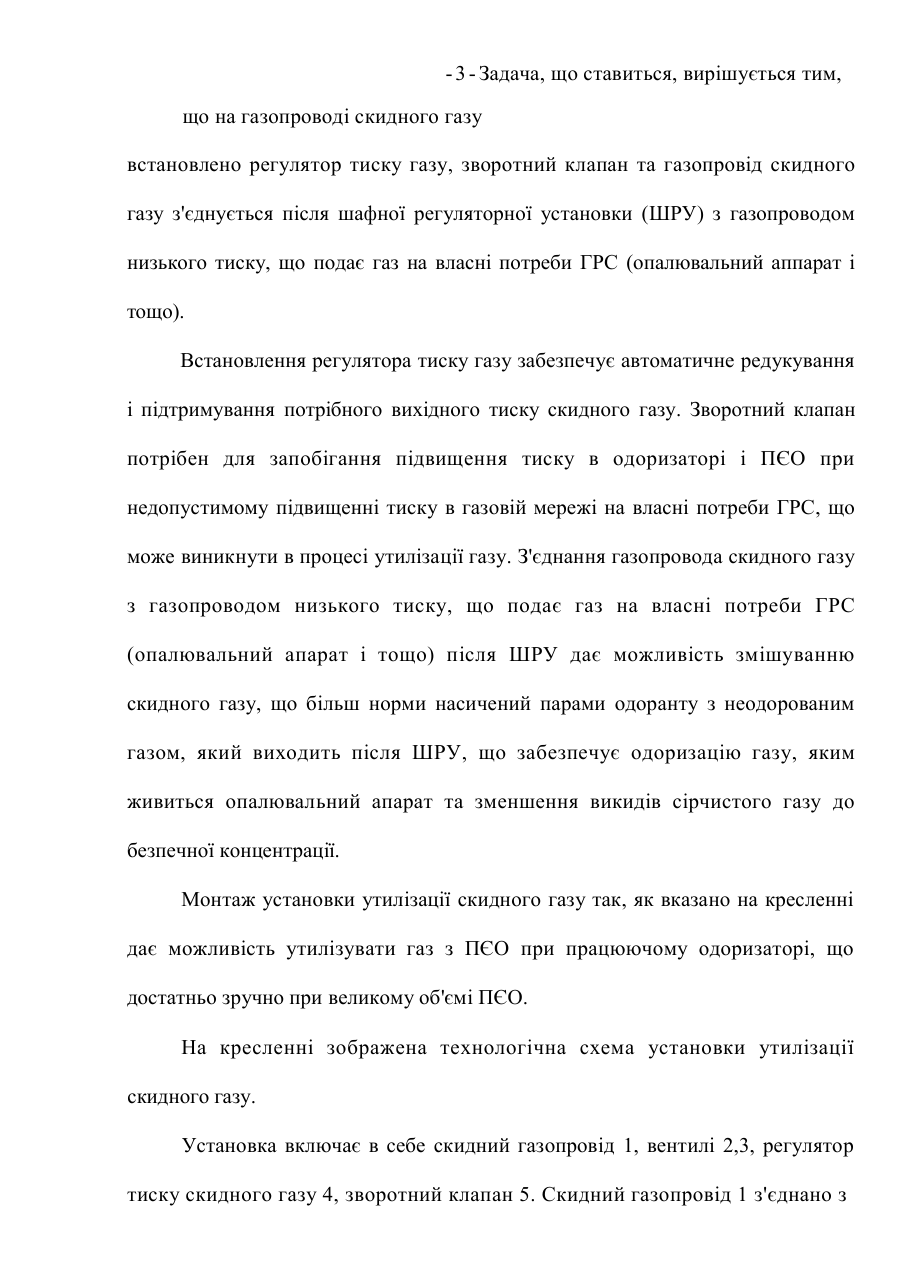

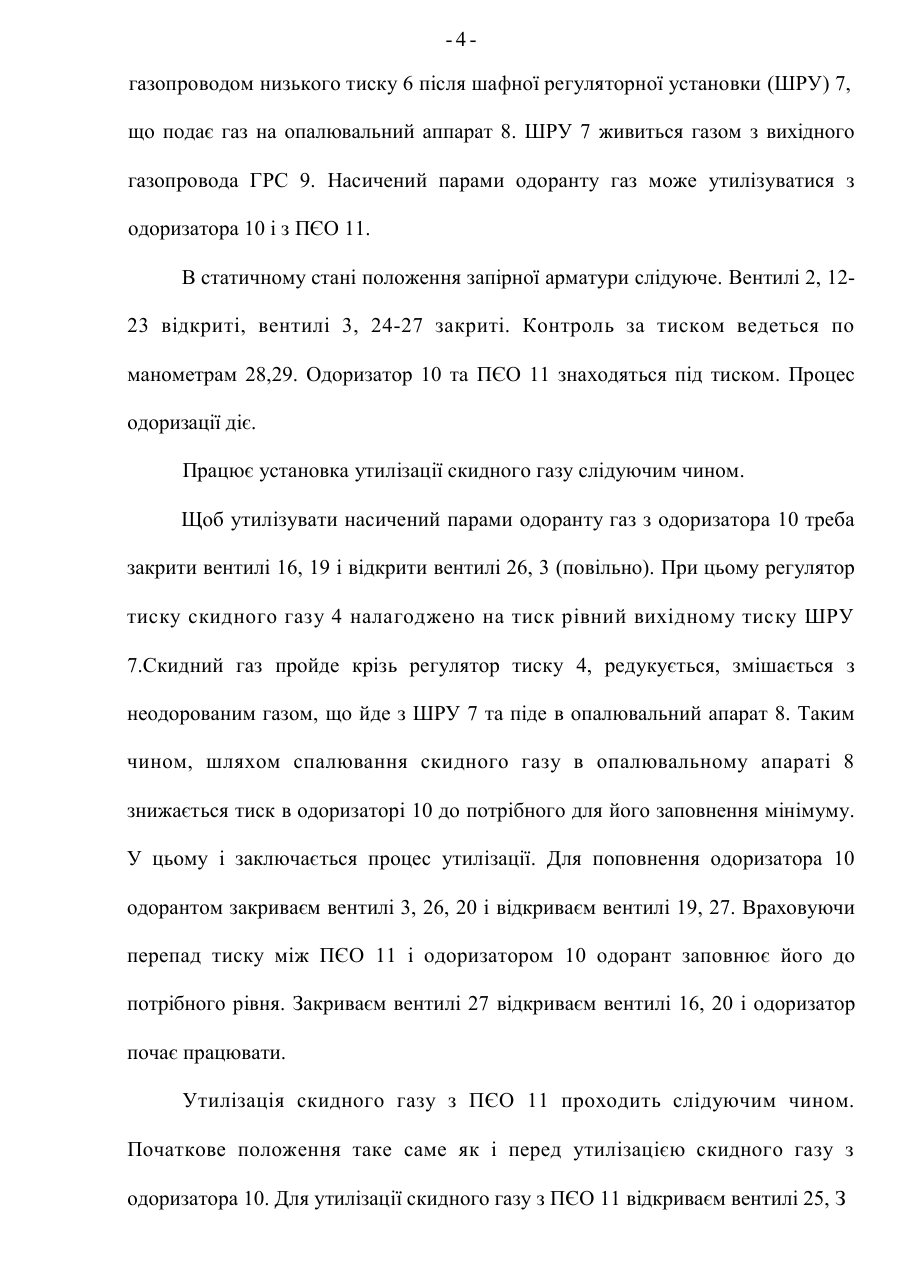

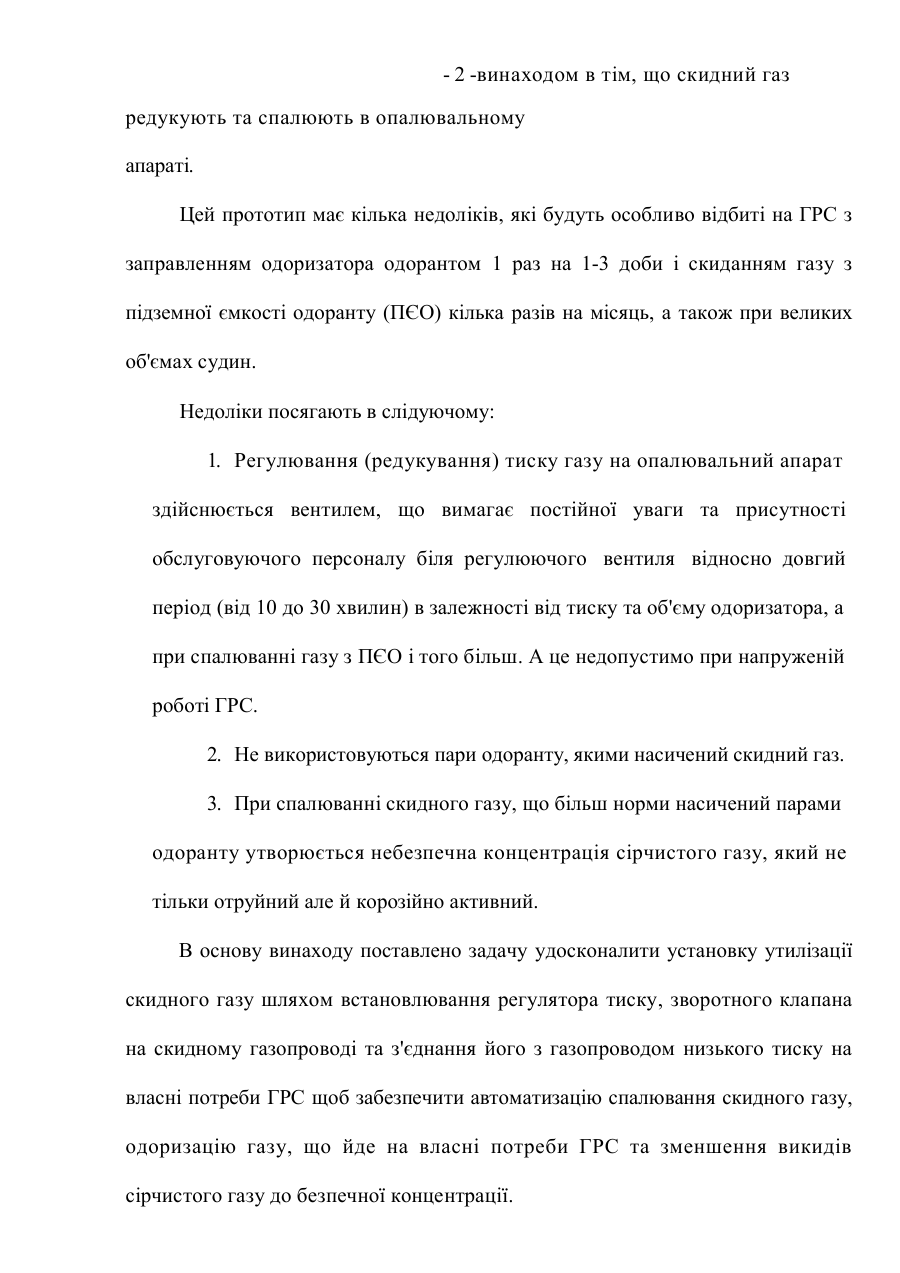

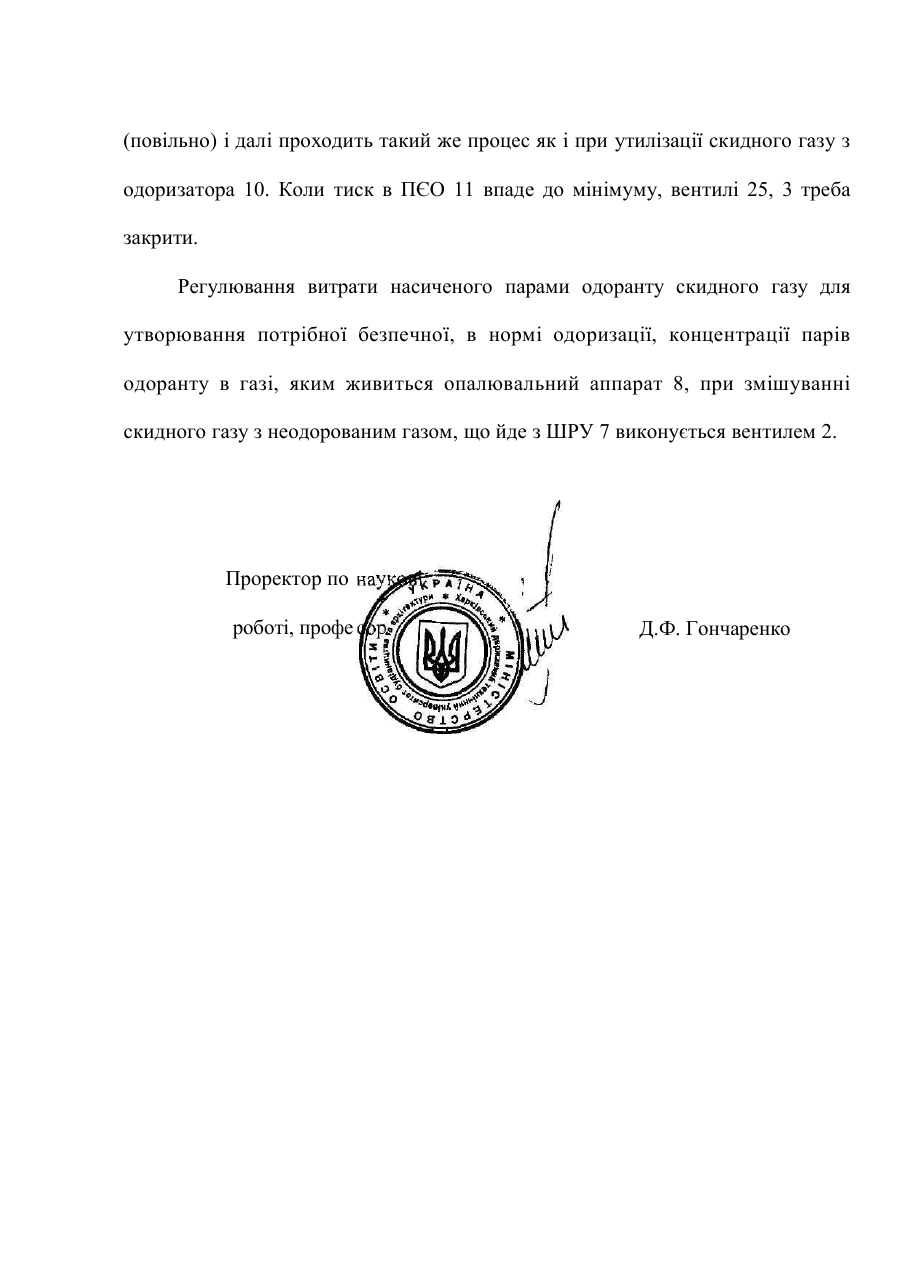

-1 MriKF17D Установка утилізації скидного газу з одоризаційних пристроїв. Винахід належить до газової промисловості, а, конкретно, до одоризаторів природного газу газорозподільчих станцій (ГРС). Відомо декілька установок для утилізації скидного газу з одоризаторів газу ГРС. На цей час широко застосовується установка, суть якої міститься у тім, що скидний, насичений парами одоранту газ барботує крізь водяний розчин хлорного вапна, який знаходиться в циліндричній судині, дезодорується та крізь свічку викидається в атмосферу. Ця установка має кілька недоліків, а саме: 1. Низька дезодоризація скидного газу. 2. Часта зміна хлорного вапна. 3. Викид газу в атмосферу. Установка для утилізації скидного газу за допомогою газового ежектора (патент за № 1721387, МІЖ F17D 1/00, бюлетень за № 11 від 23.03.92 p., газорозподільча станція) не набула широкого використання через часте засмічування сопла, його зміни та нестабільність роботи ежектора як змішувача газу. Найбільш близьким за технічною сутністю та досягаемому позитивному ефекту до заявленного винаходу є установка, яка запропонована у патенті Російської Федерації за № 2035655, МІЖ F17D 1Л, бюлетень № 14 від 20.05.95 p., газорозподільча станція. Даний прототип має схожість з заявленим - 2 -винаходом в тім, що скидний газ редукують та спалюють в опалювальному апараті. Цей прототип має кілька недоліків, які будуть особливо відбиті на ГРС з заправленням одоризатора одорантом 1 раз на 1-3 доби і скиданням газу з підземної ємкості одоранту (ПЄО) кілька разів на місяць, а також при великих об'ємах судин. Недоліки посягають в слідуючому: 1. Регулювання (редукування) тиску газу на опалювальний апарат здійснюється вентилем, що вимагає постійної уваги та присутності обслуговуючого персоналу біля регулюючого вентиля відносно довгий період (від 10 до 30 хвилин) в залежності від тиску та об'єму одоризатора, а при спалюванні газу з ПЄО і того більш. А це недопустимо при напруженій роботі ГРС. 2. Не використовуються пари одоранту, якими насичений скидний газ. 3. При спалюванні скидного газу, що більш норми насичений парами одоранту утворюється небезпечна концентрація сірчистого газу, який не тільки отруйний але й корозійно активний. В основу винаходу поставлено задачу удосконалити установку утилізації скидного газу шляхом встановлювання регулятора тиску, зворотного клапана на скидному газопроводі та з'єднання його з газопроводом низького тиску на власні потреби ГРС щоб забезпечити автоматизацію спалювання скидного газу, одоризацію газу, що йде на власні потреби ГРС та зменшення викидів сірчистого газу до безпечної концентрації. - 3 - Задача, що ставиться, вирішується тим, що на газопроводі скидного газу встановлено регулятор тиску газу, зворотний клапан та газопровід скидного газу з'єднується після шафної регуляторної установки (ШРУ) з газопроводом низького тиску, що подає газ на власні потреби ГРС (опалювальний аппарат і тощо). Встановлення регулятора тиску газу забезпечує автоматичне редукування і підтримування потрібного вихідного тиску скидного газу. Зворотний клапан потрібен для запобігання підвищення тиску в одоризаторі і ПЄО при недопустимому підвищенні тиску в газовій мережі на власні потреби ГРС, що може виникнути в процесі утилізації газу. З'єднання газопровода скидного газу з газопроводом низького тиску, що подає газ на власні потреби ГРС (опалювальний апарат і тощо) після ШРУ дає можливість змішуванню скидного газу, що більш норми насичений парами одоранту з неодорованим газом, який виходить після ШРУ, що забезпечує одоризацію газу, яким живиться опалювальний апарат та зменшення викидів сірчистого газу до безпечної концентрації. Монтаж установки утилізації скидного газу так, як вказано на кресленні дає можливість утилізувати газ з ПЄО при працюючому одоризаторі, що достатньо зручно при великому об'ємі ПЄО. На кресленні зображена технологічна схема установки утилізації скидного газу. Установка включає в себе скидний газопровід 1, вентилі 2,3, регулятор тиску скидного газу 4, зворотний клапан 5. Скидний газопровід 1 з'єднано з -4газопроводом низького тиску 6 після шафної регуляторної установки (ШРУ) 7, що подає газ на опалювальний аппарат 8. ШРУ 7 живиться газом з вихідного газопровода ГРС 9. Насичений парами одоранту газ може утилізуватися з одоризатора 10 і з ПЄО 11. В статичному стані положення запірної арматури слідуюче. Вентилі 2, 1223 відкриті, вентилі 3, 24-27 закриті. Контроль за тиском ведеться по манометрам 28,29. Одоризатор 10 та ПЄО 11 знаходяться під тиском. Процес одоризації діє. Працює установка утилізації скидного газу слідуючим чином. Щоб утилізувати насичений парами одоранту газ з одоризатора 10 треба закрити вентилі 16, 19 і відкрити вентилі 26, 3 (повільно). При цьому регулятор тиску скидного газу 4 налагоджено на тиск рівний вихідному тиску ШРУ 7.Скидний газ пройде крізь регулятор тиску 4, редукується, змішається з неодорованим газом, що йде з ШРУ 7 та піде в опалювальний апарат 8. Таким чином, шляхом спалювання скидного газу в опалювальному апараті 8 знижається тиск в одоризаторі 10 до потрібного для його заповнення мінімуму. У цьому і заключається процес утилізації. Для поповнення одоризатора 10 одорантом закриваєм вентилі 3, 26, 20 і відкриваєм вентилі 19, 27. Враховуючи перепад тиску між ПЄО 11 і одоризатором 10 одорант заповнює його до потрібного рівня. Закриваєм вентилі 27 відкриваєм вентилі 16, 20 і одоризатор почає працювати. Утилізація скидного газу з ПЄО 11 проходить слідуючим чином. Початкове положення таке саме як і перед утилізацією скидного газу з одоризатора 10. Для утилізації скидного газу з ПЄО 11 відкриваєм вентилі 25, З (повільно) і далі проходить такий же процес як і при утилізації скидного газу з одоризатора 10. Коли тиск в ПЄО 11 впаде до мінімуму, вентилі 25, 3 треба закрити. Регулювання витрати насиченого парами одоранту скидного газу для утворювання потрібної безпечної, в нормі одоризації, концентрації парів одоранту в газі, яким живиться опалювальний аппарат 8, при змішуванні скидного газу з неодорованим газом, що йде з ШРУ 7 виконується вентилем 2. Проректор по роботі, профе Д.Ф. Гончаренко Установка утилізації скидного газу з одоризаціиних пристроїв Шеренков LA. Холодков В.В. Зінченко М.А. Кучеренко Ю.М.
