Спосіб створення невзаємних поляритонів
Номер патенту: 36877
Опубліковано: 16.04.2001
Формула / Реферат
Спосіб одержання невзаємних поляритонів шляхом дії електромагнітної хвилі на твердотільну систему в присутності постійного магнітного поля, який відрізняється тим, що електромагнітним випромінюванням діють на контактну твердотільну систему діелектрик - ідеальний метал або надпровідник, при цьому магнітне поле спрямовують у площині контакту.
Текст

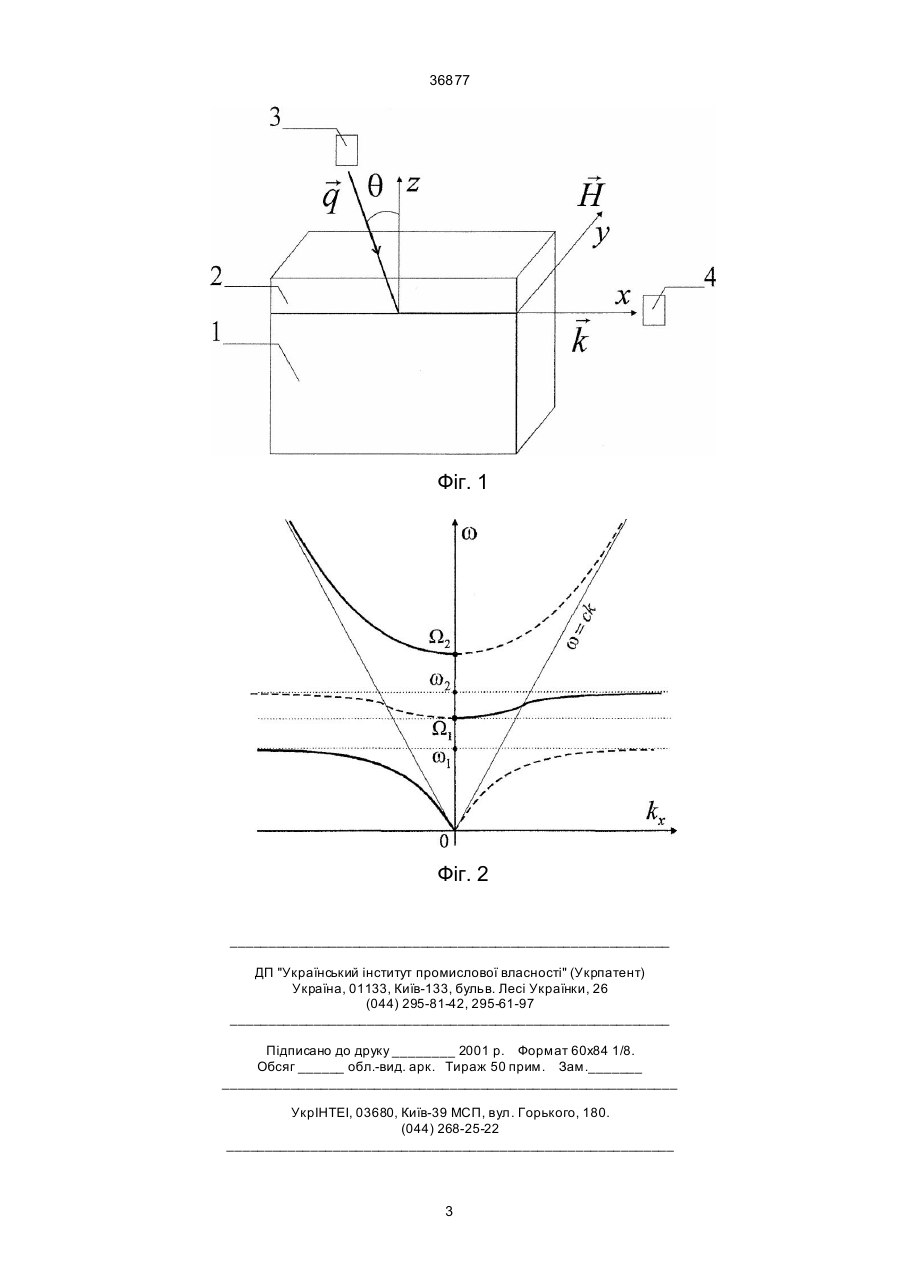

Спосіб одержання невзаємних поляритонів шляхом дії електромагнітної хвилі на твердотільну систему в присутності постійного магнітного поля, який відрізняється тим, що електромагнітним випромінюванням діють на контактну твердотільну систему діелектрик - ідеальний метал або надпровідник, при цьому магнітне поле спрямовують у площині контакту. (19) (21) 2000020928 (22) 18.02.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Чупис Ірина Євгенівна, Мамалуй Денис Олександрович (73) Чупис Ірина Євгенівна, Мамалуй Денис Олександрович 36877 електрону. На відміну від прототипу, де хвильова невзаємність існує у НВЧ діапазоні спектру, винахід забезпечує невзаємність у 14 та оптичному діапазонах. На відміну від прототипу одержання невзаємних поляритонів може бути здійснено за допомогою більш простого устрою. На фіг.1 зображена блок -схема винаходу, на фіг.2 – залежність поляритонної частоти від r хвильового вектору k (поляритонний спектр). Відповідно фіг.1 винахід містить масивний діелектрик 1 та тонкий шар 2 металу з високою електропровідністю (ідеальний метал) або надпровідника. Ця двошарова система розташована у r постійному магнітному полі H , спрямованому у площині контакту. Від джерела 3 подається електромагнітне випромінювання з частотою w та r хвильовим вектором q на шар 2 під кутом падіння q. Це випромінювання трансформується у поверхневі поляритонні хвилі вздовж осі X, які надходять до приймача 4. Принцип роботи винаходу такий. На поверхні контакту діелектрика з ідеальним металом або надпровідником тангенціальні компоненти електричного поля дорівнюють нулю (ex=0, ey =0), тангенціальні компоненти магнітного поля та z-компонента електричної та магнітної індукцій є неперервними. У нашому випадку b z=hz=0. Без постійного магнітного поля у одновісному діелектрику існують лише об'ємні поляритони. В присутності магнітного поля існують лише поверхневі фононні поляритони з законом дисперсії 2 2 2 2 2 2 w w - W1 w - W 2 2 w k x = 2 e zz = 2 (1) 2 2 2 2 c c w - w1 w - w 2 що описує три гілки спектру на фіг. 2. У формулі (1) ( ( )( )( 2 c kx d = 2 w e¢ , У формули (2) g = e mc 2 8pwgHw 0 e¢ = 2 2 2 2 w - w1 w - w 2 ( )( ) ( 2) - гіромагнітне відношення, 2 e 2 w0 = mV0 З умов позитивності k2х (1)та d (2) виходить, що частотний інтервал існування поверхневих поляритонів залежить від напрямку розповсюджування та напрямку постійного магнітного поля Н = Ну. На оптичних частота х (при g £ 0) у магнітному r полі H Y та на ІЧ частотах ( g £ 0) у полі r H ¯ Y поляритонним модам відповідають суцільні лінії на фіг.2. Для kx£0 частотних гілок дві, а для kx³0 - одна. Суттєво, що ці гілки не є близькиr ми. Для протилежного напрямку H спектральні гілки зображені пунктирними лініями. Для даного напрямку магнітного поля спектр є ідеально невзаємним: поляритони з даною частотою розповсюджуються тільки в один бік. Зворотні хвилі є відсутніми. Поверхневі поляритони двох верхніх гілок на фіг.2 відповідають збудженням Рz та належать радіаційній області. Ці поляритони можуть бути збудженими шляхом резонансної взаємодії з елек тромагнітною хвилею з частотою w та хвильовим r вектором q , що падає під кутом 9 до поверхні контакту, так що виконується умова збереження імпульсу ) ) q sin Q = k x (3) Така електромагнітна хвиля резонансо збуджує поверхневий ідеально невзаємний поляритон з частотою (й та хвильовим вектором kx. w1, w2 – частоти збуджень Рх, Р y. W 1,W 2 – частоти антирезонансу. Джерела інформації 1. Патент SU 1356058 ,кл.Н01Р1/32 от 06.05.86 2. В.М.Агранович, Д.Л.Милс. Поверхностные поляритоны,-М..:,На ука,1985,-С.34. Глибина проникнення d дається формулою 2 36877 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of formation of nonreciprocal polaritons
Автори англійськоюChupis Iryna Yevhenivna, Mamalui Denys Oleksandrovych
Назва патенту російськоюСпособ образования невзаимных поляритонов
Автори російськоюЧупис Ирина Евгеньевна, Мамалуй Денис Александрович
МПК / Мітки
МПК: H01P 1/32
Мітки: спосіб, невзаємних, створення, поляритонів
