Спосіб управління роботою електрофільтра

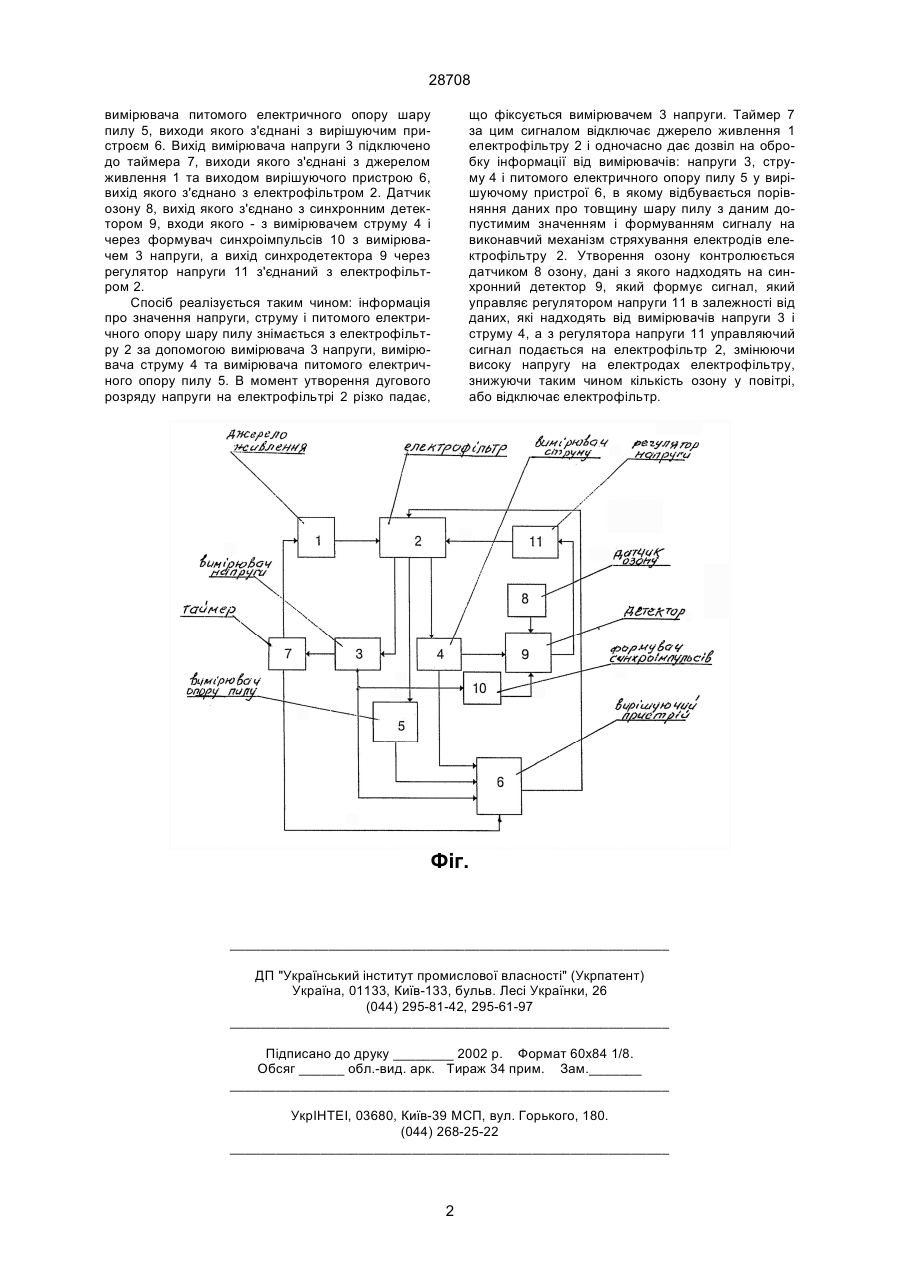

Спосіб управління роботою електрофільтру, який заключається в вимірюванні питомого електричного опору шару пилу, величини середнього значення струму коронного розряду в момент утворення дугового розряду, напруги на шарі пилу і включенні механізму стряхування електродів електрофільтру, який відрізняється тим, що додатково вимірюють кількість озону, який міститься у повітрі та регулюють величину напруги на електродах електрофільтру. (19) (21) 97084398 (22) 10.12.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Останіна Наталя Вадимівна, Хмелько Володимир Вікторович (73) УКРАЇНСЬКИЙ НАУКОВИЙ ГІГІЄНІЧНИЙ ЦЕНТР 28708 вимірювача питомого електричного опору шару пилу 5, виходи якого з'єднані з вирішуючим пристроєм 6. Вихід вимірювача напруги 3 підключено до таймера 7, виходи якого з'єднані з джерелом живлення 1 та виходом вирішуючого пристрою 6, вихід якого з'єднано з електрофільтром 2. Датчик озону 8, вихід якого з'єднано з синхронним детектором 9, входи якого - з вимірювачем струму 4 і через формувач синхроімпульсів 10 з вимірювачем 3 напруги, а вихід синхродетектора 9 через регулятор напруги 11 з'єднаний з електрофільтром 2. Спосіб реалізується таким чином: інформація про значення напруги, струму і питомого електричного опору шару пилу знімається з електрофільтру 2 за допомогою вимірювача 3 напруги, вимірювача струму 4 та вимірювача питомого електричного опору пилу 5. В момент утворення дугового розряду напруги на електрофільтрі 2 різко падає, що фіксується вимірювачем 3 напруги. Таймер 7 за цим сигналом відключає джерело живлення 1 електрофільтру 2 і одночасно дає дозвіл на обробку інформації від вимірювачів: напруги 3, струму 4 і питомого електричного опору пилу 5 у вирішуючому пристрої 6, в якому відбувається порівняння даних про товщину шару пилу з даним допустимим значенням і формуванням сигналу на виконавчий механізм стряхування електродів електрофільтру 2. Утворення озону контролюється датчиком 8 озону, дані з якого надходять на синхронний детектор 9, який формує сигнал, який управляє регулятором напруги 11 в залежності від даних, які надходять від вимірювачів напруги 3 і струму 4, а з регулятора напруги 11 управляючий сигнал подається на електрофільтр 2, змінюючи високу напругу на електродах електрофільтру, знижуючи таким чином кількість озону у повітрі, або відключає електрофільтр. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2
