Очисний комбайн для тонких пластів

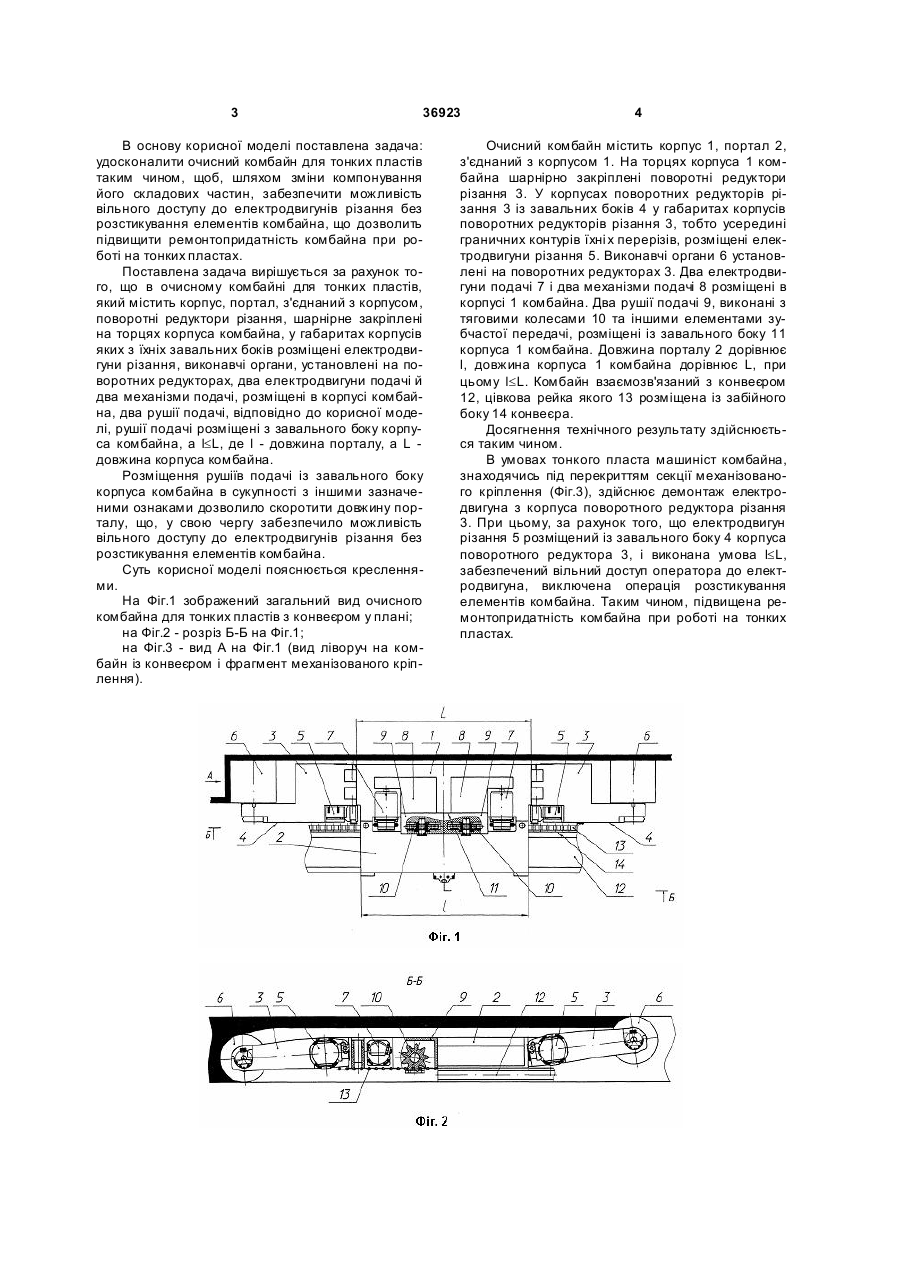

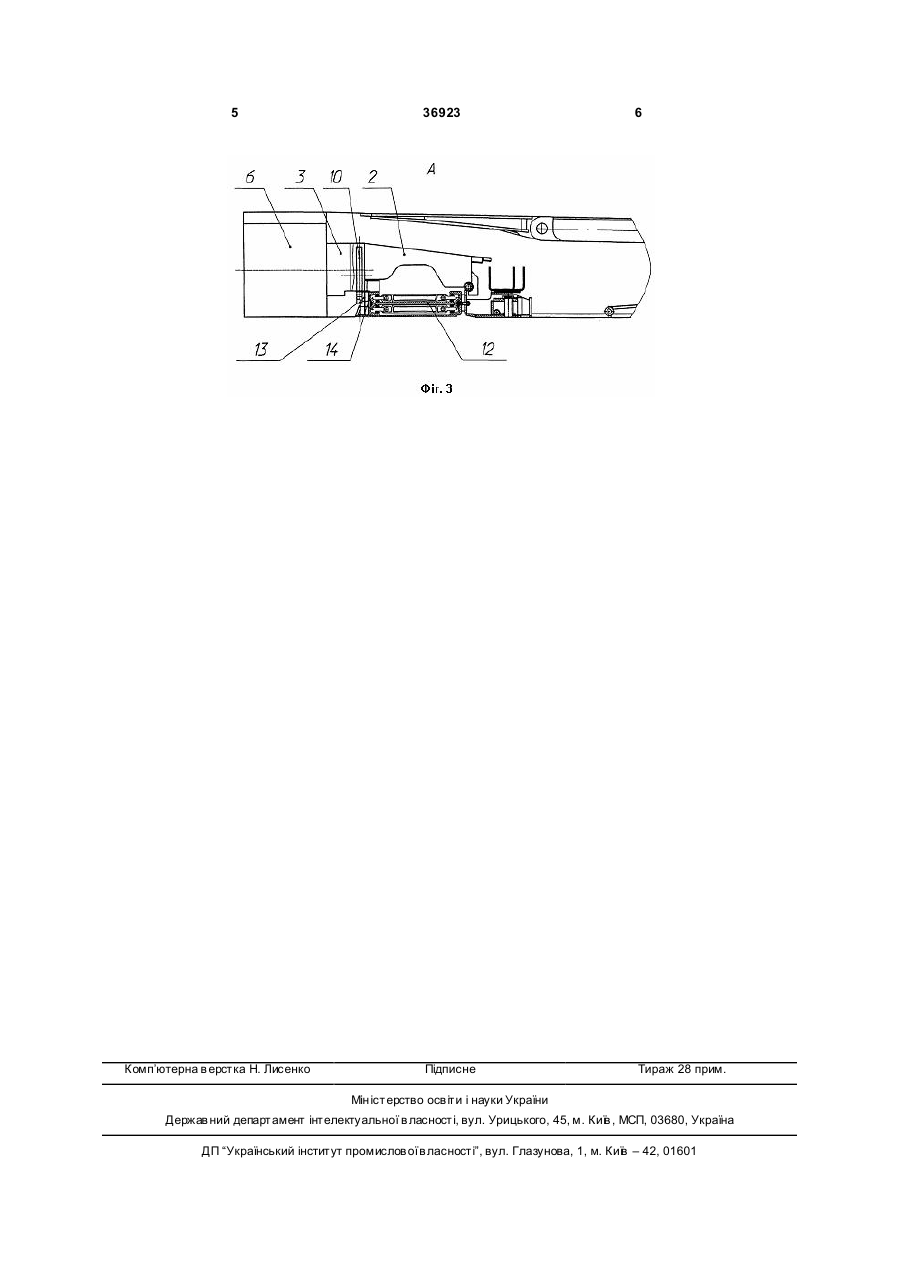

Очисний комбайн для тонких пластів, що містить корпус, портал, з'єднаний з корпусом, поворотні редуктори різання, шарнірно закріплені на торцях корпуса комбайна, у габаритах корпусів яких з їхні х завальних боків розміщені електродвигуни різання, виконавчі органи, установлені на поворотних редукторах, два електродвигуни подачі й два механізми подачі, розміщені в корпусі комбайна, два рушії подачі, який відрізняється тим, що рушії подачі розміщені із завального боку корпуса комбайна, а l £ L, де l - довжина порталу, а L - довжина корпуса комбайна. (19) (21) u200807529 (22) 02.06.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) АНДРЄЄВ ГЕОРГІЙ ВОЛОДИМИРОВИЧ, UA, КЛЯГІН ЮРІЙ ВІТАЛІЙОВИЧ, U A, КОС АРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, UA, КОС АРЕВ ІВАН ВАСИЛЬОВИЧ, UA, РЯБЧЕНКО ОЛЕКСАНДР СЕРГІЙОВИЧ, UA, СТАДНІК МИКОЛА ІВАНОВИЧ, U A (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ", U A 3 36923 В основу корисної моделі поставлена задача: удосконалити очисний комбайн для тонких пластів таким чином, щоб, шляхом зміни компонування його складових частин, забезпечити можливість вільного доступу до електродвигунів різання без розстикування елементів комбайна, що дозволить підвищити ремонтопридатність комбайна при роботі на тонких пластах. Поставлена задача вирішується за рахунок того, що в очисному комбайні для тонких пластів, який містить корпус, портал, з'єднаний з корпусом, поворотні редуктори різання, шарнірне закріплені на торцях корпуса комбайна, у габаритах корпусів яких з їхніх завальних боків розміщені електродвигуни різання, виконавчі органи, установлені на поворотних редукторах, два електродвигуни подачі й два механізми подачі, розміщені в корпусі комбайна, два рушії подачі, відповідно до корисної моделі, рушії подачі розміщені з завального боку корпуса комбайна, а l£L, де l - довжина порталу, а L довжина корпуса комбайна. Розміщення рушіїв подачі із завального боку корпуса комбайна в сукупності з іншими зазначеними ознаками дозволило скоротити довжину порталу, що, у свою чергу забезпечило можливість вільного доступу до електродвигунів різання без розстикування елементів комбайна. Суть корисної моделі пояснюється кресленнями. На Фіг.1 зображений загальний вид очисного комбайна для тонких пластів з конвеєром у плані; на Фіг.2 - розріз Б-Б на Фіг.1; на Фіг.3 - вид А на Фіг.1 (вид ліворуч на комбайн із конвеєром і фрагмент механізованого кріплення). 4 Очисний комбайн містить корпус 1, портал 2, з'єднаний з корпусом 1. На торцях корпуса 1 комбайна шарнірно закріплені поворотні редуктори різання 3. У корпусах поворотних редукторів різання 3 із завальних боків 4 у габаритах корпусів поворотних редукторів різання 3, тобто усередині граничних контурів їхні х перерізів, розміщені електродвигуни різання 5. Виконавчі органи 6 установлені на поворотних редукторах 3. Два електродвигуни подачі 7 і два механізми подачі 8 розміщені в корпусі 1 комбайна. Два рушії подачі 9, виконані з тяговими колесами 10 та іншими елементами зубчастої передачі, розміщені із завального боку 11 корпуса 1 комбайна. Довжина порталу 2 дорівнює l, довжина корпуса 1 комбайна дорівнює L, при цьому l£L. Комбайн взаємозв'язаний з конвеєром 12, цівкова рейка якого 13 розміщена із забійного боку 14 конвеєра. Досягнення технічного результату здійснюється таким чином. В умовах тонкого пласта машиніст комбайна, знаходячись під перекриттям секції механізованого кріплення (Фіг.3), здійснює демонтаж електродвигуна з корпуса поворотного редуктора різання 3. При цьому, за рахунок того, що електродвигун різання 5 розміщений із завального боку 4 корпуса поворотного редуктора 3, і виконана умова l£L, забезпечений вільний доступ оператора до електродвигуна, виключена операція розстикування елементів комбайна. Таким чином, підвищена ремонтопридатність комбайна при роботі на тонких пластах. 5 Комп’ютерна в ерстка Н. Лисенко 36923 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
