Очисний комбайн для тонких пластів

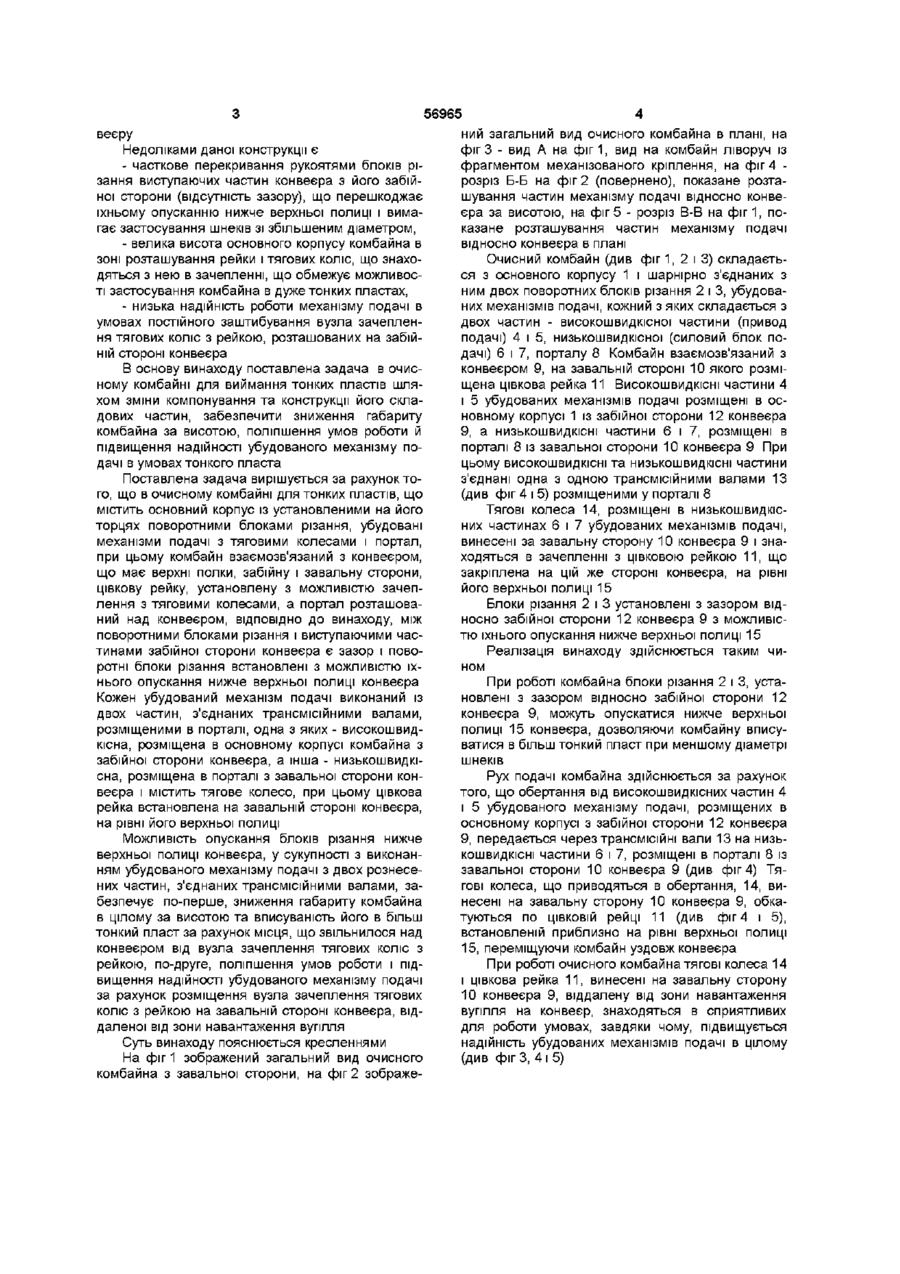

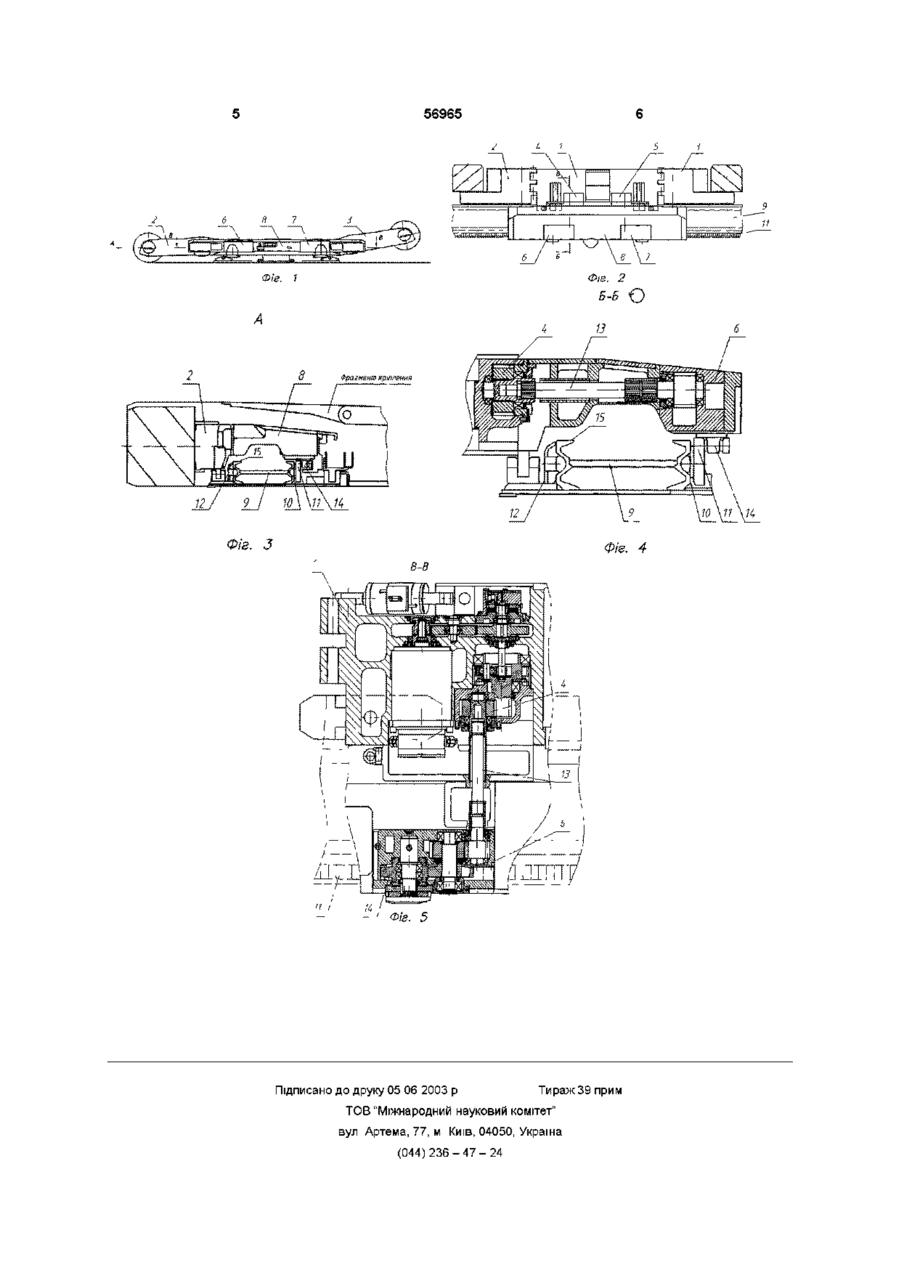

1 Очисний комбайн для тонких пластів, що містить основний корпус із установленими на його торцях поворотними блоками різання, вбудовані механізми подачі з тяговими колесами і портал, при цьому комбайн взаємозв'язаний з конвеєром, що має верхні полиці, забійну й завальну сторони, цівкову рейку, встановлену з можливістю зачеплення з тяговими колесами, а портал розташований над конвеєром, який відрізняється тим, що між поворотними блоками різання і забійною стороною конвеєра є зазор, поворотні блоки різання встановлені з можливістю їхнього опускання нижче верхньої полиці конвеєра, а кожний вбудований механізм подачі виконаний із двох частин, з'єднаних трансмісійними валами, розміщеними в порталі, одна з яких - високошвидкісна, розміщена в основному корпусі комбайна з забійної сторони конвеєра, а інша - низькошвидкісна, розміщена в порталі з завальної сторони конвеєра і містить тягове колесо Винахід належить до вугільного машинобудування і може бути використаним у вугільній промисловості, переважно для механізації очисних робіт при підземному вийманні вугілля з тонких і дуже тонких пластів Відомий ОЧИСНИЙ комбайн EDW-300, (див журнал «Глюкауф» №1(2), ISS №0130-1233, стор 31, рекламний проспект комбайна EDW-300-LN фірми "Eickhoff, Німеччина), що містить основні поворотні редуктори з виконавчими органами, електродвигун різання й убудований безланцюговий механізм подачі, розташовані між бортом конвеєра та вибоєм Портал, що служить для направлення комбайна і розміщення органів керування та комунікацій, розташований над конвеєром При цьому вісь електродвигуна різання розміщена уздовж осі комбайна паралельно вибою і конвеєру, а підйом ріжучих органів комбайна здійснюється обертанням поворотних редукторів навколо осей, перпендикулярних вибою й конвеєру конвеєра в місцях зачеплення тягових коліс механізму подачі з зубчастою рейкою в зоні дії КІНЦІВ верхняків механізованого кріплення Відомий ОЧИСНИЙ комбайн (див патент США № 4 166 652 від 4-го вересня 1979 року), що прийнятий за прототип Очисний комбайн містить основний корпус і портал На торцях основного корпусу встановлені поворотні блоки різання, що містять двигуни й рукояті, на яких розміщені ріжучі органи (шнеки) Комбайн взаємозв'язаний з конвеєром, що має верхні полиці, завальну і забійну сторони та розташовану на забійній стороні цівкову рейку При цьому, рукояті блоків різання, розташованих між конвеєром і вибоєм, нависають над верхньою полицею конвеєра з боку вибою, частково перекриваючи и В основному корпусі розміщені убудовані механізми подачі з тяговими колесами, що виходять на забійну сторону конвеєра з можливістю зачеплення з рейкою Портал розташований над конвеєром Осі електродвигунів блоків різання спрямовані поперек комбайна, перпендикулярно вибою і кон Таке компонування комбайна відносно забійного конвеєра дозволяє скоротити ширину призабійного простору, однак призводить до істотного збільшення висоти комбайна над забійним бортом 2 Очисний комбайн за п 1, який відрізняється тим, що цівкова рейка встановлена приблизно на рівні верхньої полиці завальної сторони конвеєра ю (О о> (О ю 56965 ний загальний вид очисного комбайна в плані, на вееру фіг 3 - вид А на фіг1, вид на комбайн ліворуч із Недоліками даної конструкції є фрагментом механізованого кріплення, на фіг 4 - часткове перекривання рукоятями блоків рірозріз Б-Б на фіг 2 (повернено), показане розтазання виступаючих частин конвеєра з його забійшування частин механізму подачі відносно конвеної сторони (відсутність зазору), що перешкоджає єра за висотою, на фіг 5 - розріз В-В на фіг1, поїхньому опусканню нижче верхньої полиці і вимаказане розташування частин механізму подачі гає застосування шнеків зі збільшеним діаметром, відносно конвеєра в плані - велика висота основного корпусу комбайна в зоні розташування рейки і тягових коліс, що знахоОчисний комбайн (див фіг1, 2 і 3) складаєтьдяться з нею в зачепленні, що обмежує можливосся з основного корпусу 1 і шарнірно з'єднаних з ті застосування комбайна в дуже тонких пластах, ним двох поворотних блоків різання 2 і 3, убудованих механізмів подачі, кожний з яких складається з - низька надійність роботи механізму подачі в двох частин - високошвидкісної частини (привод умовах постійного заштибування вузла зачепленподачі) 4 і 5, низькошвидкісної (силовий блок поня тягових коліс з рейкою, розташованих на забійдачі) 6 і 7, порталу 8 Комбайн взаємозв'язаний з ній стороні конвеєра конвеєром 9, на завальній стороні 10 якого розміВ основу винаходу поставлена задача в очисщена цівкова рейка 11 ВИСОКОШВИДКІСНІ частини 4 ному комбайні для виймання тонких пластів шляі 5 убудованих механізмів подачі розміщені в осхом зміни компонування та конструкції його склановному корпусі 1 із забійної сторони 12 конвеєра дових частин, забезпечити зниження габариту 9, а НИЗЬКОШВИДКІСНІ частини 6 і 7, розміщені в комбайна за висотою, поліпшення умов роботи й порталі 8 із завальної сторони 10 конвеєра 9 При підвищення надійності убудованого механізму поцьому ВИСОКОШВИДКІСНІ та НИЗЬКОШВИДКІСНІ частини дачі в умовах тонкого пласта з'єднані одна з одною трансмісійними валами 13 Поставлена задача вирішується за рахунок то(див фіг 4 і 5) розміщеними у порталі 8 го, що в очисному комбайні для тонких пластів, що містить основний корпус із установленими на його Тягові колеса 14, розміщені в низькошвидкісторцях поворотними блоками різання, убудовані них частинах 6 і 7 убудованих механізмів подачі, механізми подачі з тяговими колесами і портал, винесені за завальну сторону 10 конвеєра 9 і знапри цьому комбайн взаємозв'язаний з конвеєром, ходяться в зачепленні з цівковою рейкою 11, що що має верхні полки, забійну і завальну сторони, закріплена на цій же стороні конвеєра, на рівні цівкову рейку, установлену з можливістю зачепйого верхньої полиці 15 лення з тяговими колесами, а портал розташоваБлоки різання 2 і 3 установлені з зазором відний над конвеєром, ВІДПОВІДНО ДО винаходу, між носно забійної сторони 12 конвеєра 9 з можливісповоротними блоками різання і виступаючими частю їхнього опускання нижче верхньої полиці 15 тинами забійної сторони конвеєра є зазор і повоРеалізація винаходу здійснюється таким чиротні блоки різання встановлені з можливістю їхном нього опускання нижче верхньої полиці конвеєра При роботі комбайна блоки різання 2 і 3, устаКожен убудований механізм подачі виконаний із новлені з зазором відносно забійної сторони 12 двох частин, з'єднаних трансмісійними валами, конвеєра 9, можуть опускатися нижче верхньої розміщеними в порталі, одна з яких - високошвидполиці 15 конвеєра, дозволяючи комбайну вписукісна, розміщена в основному корпусі комбайна з ватися в більш тонкий пласт при меншому діаметрі забійної сторони конвеєра, а інша - низькошвидкішнеків сна, розміщена в порталі з завальної сторони конРух подачі комбайна здійснюється за рахунок веєра і містить тягове колесо, при цьому цівкова того, що обертання від високошвидкісних частин 4 рейка встановлена на завальній стороні конвеєра, і 5 убудованого механізму подачі, розміщених в на рівні його верхньої полиці основному корпусі з забійної сторони 12 конвеєра 9, передається через трансмісійні вали 13 на НИЗЬМожливість опускання блоків різання нижче КОШВИДКІСНІ частини 6 і 7, розміщені в порталі 8 із верхньої полиці конвеєра, у сукупності з виконанзавальної сторони 10 конвеєра 9 (див фіг 4) Тяням убудованого механізму подачі з двох рознесегові колеса, що приводяться в обертання, 14, виних частин, з'єднаних трансмісійними валами, занесені на завальну сторону 10 конвеєра 9, обкабезпечує по-перше, зниження габариту комбайна туються по ЦІВКОВІЙ рейці 11 (див фіг 4 і 5), в цілому за висотою та вписуваність його в більш встановленій приблизно на рівні верхньої полиці тонкий пласт за рахунок місця, що звільнилося над 15, переміщуючи комбайн уздовж конвеєра конвеєром від вузла зачеплення тягових коліс з рейкою, по-друге, поліпшення умов роботи і підПри роботі очисного комбайна тягові колеса 14 вищення надійності убудованого механізму подачі і цівкова рейка 11, винесені на завальну сторону за рахунок розміщення вузла зачеплення тягових 10 конвеєра 9, віддалену від зони навантаження коліс з рейкою на завальній стороні конвеєра, відвугілля на конвеєр, знаходяться в сприятливих даленої від зони навантаження вугілля для роботи умовах, завдяки чому, підвищується надійність убудованих механізмів подачі в цілому Суть винаходу пояснюється кресленнями (див фіг 3, 4 і 5) На фіг 1 зображений загальний вид очисного комбайна з завальної сторони, на фіг 2 зображе 56965 ' Фіг. 5 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
