Пристрій для біогальванізації внутрішніх органів

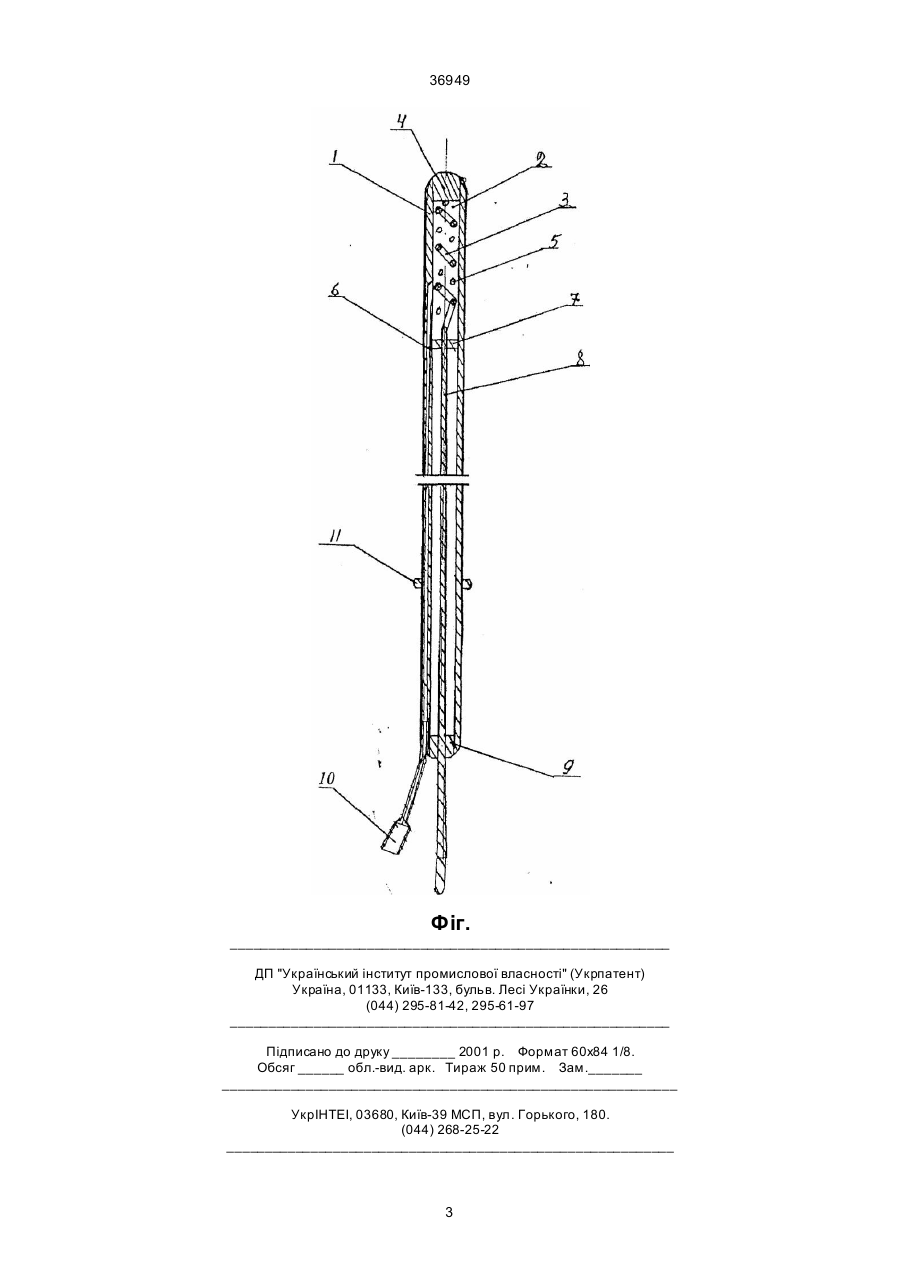

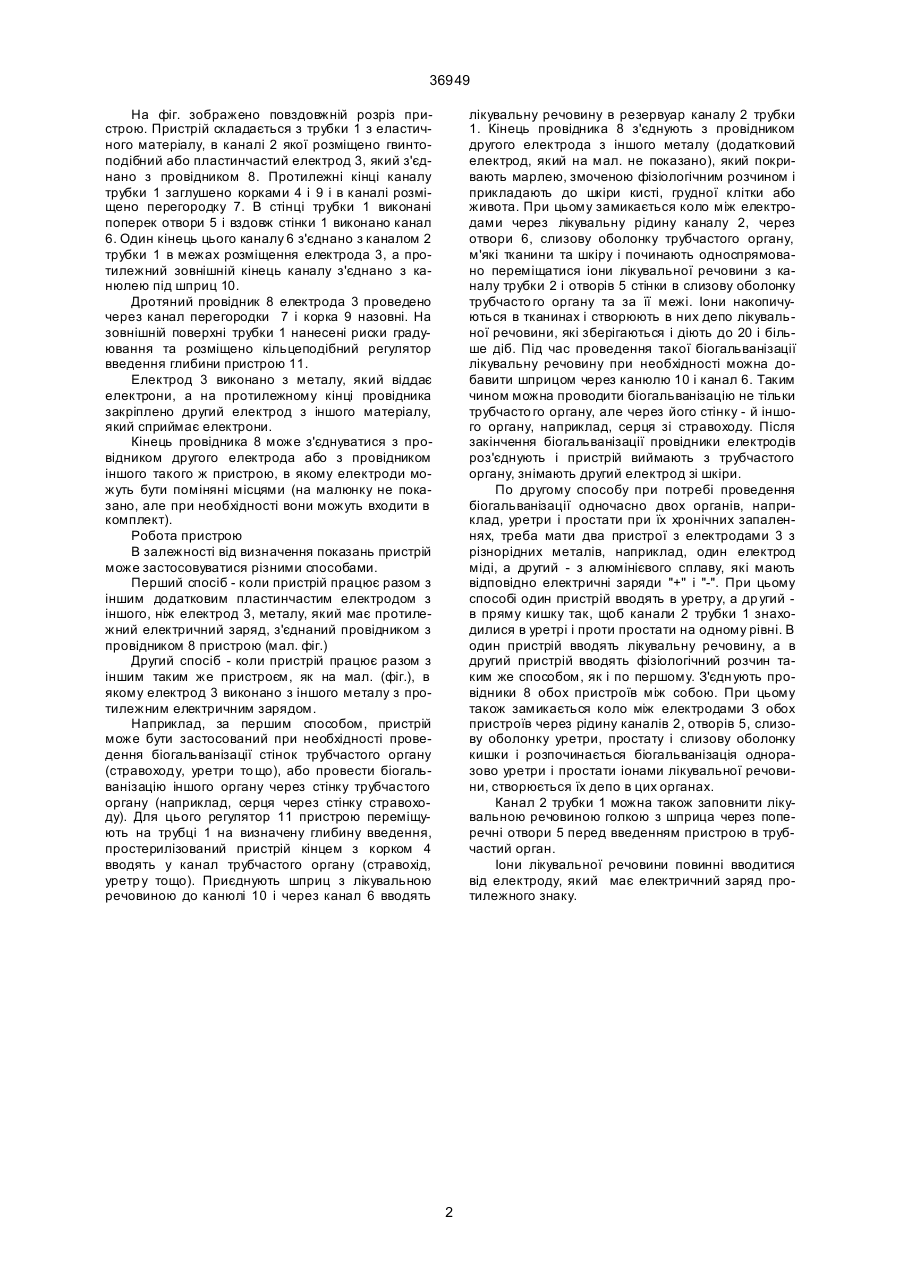

Пристрій для біогальванізації внутрішніх ор 36949 На фіг. зображено повздовжній розріз пристрою. Пристрій складається з трубки 1 з еластичного матеріалу, в каналі 2 якої розміщено гвинтоподібний або пластинчастий електрод 3, який з'єднано з провідником 8. Протилежні кінці каналу трубки 1 заглушено корками 4 і 9 і в каналі розміщено перегородку 7. В стінці трубки 1 виконані поперек отвори 5 і вздовж стінки 1 виконано канал 6. Один кінець цього каналу 6 з'єднано з каналом 2 трубки 1 в межах розміщення електрода 3, а протилежний зовнішній кінець каналу з'єднано з канюлею під шприц 10. Дротяний провідник 8 електрода 3 проведено через канал перегородки 7 і корка 9 назовні. На зовнішній поверхні трубки 1 нанесені риски градуювання та розміщено кільцеподібний регулятор введення глибини пристрою 11. Електрод 3 виконано з металу, який віддає електрони, а на протилежному кінці провідника закріплено другий електрод з іншого матеріалу, який сприймає електрони. Кінець провідника 8 може з'єднуватися з провідником другого електрода або з провідником іншого такого ж пристрою, в якому електроди можуть бути поміняні місцями (на малюнку не показано, але при необхідності вони можуть входити в комплект). Робота пристрою В залежності від визначення показань пристрій може застосовуватися різними способами. Перший спосіб - коли пристрій працює разом з іншим додатковим пластинчастим електродом з іншого, ніж електрод 3, металу, який має протилежний електричний заряд, з'єднаний провідником з провідником 8 пристрою (мал. фіг.) Другий спосіб - коли пристрій працює разом з іншим таким же пристроєм, як на мал. (фіг.), в якому електрод 3 виконано з іншого металу з протилежним електричним зарядом. Наприклад, за першим способом, пристрій може бути застосований при необхідності проведення біогальванізації стінок трубчастого органу (стравоходу, уретри то що), або провести біогальванізацію іншого органу через стінку трубчастого органу (наприклад, серця через стінку стравоходу). Для цього регулятор 11 пристрою переміщують на трубці 1 на визначену глибину введення, простерилізований пристрій кінцем з корком 4 вводять у канал трубчастого органу (стравохід, уретр у тощо). Приєднують шприц з лікувальною речовиною до канюлі 10 і через канал 6 вводять лікувальну речовину в резервуар каналу 2 трубки 1. Кінець провідника 8 з'єднують з провідником другого електрода з іншого металу (додатковий електрод, який на мал. не показано), який покривають марлею, змоченою фізіологічним розчином і прикладають до шкіри кисті, грудної клітки або живота. При цьому замикається коло між електродами через лікувальну рідину каналу 2, через отвори 6, слизову оболонку трубчастого органу, м'які тканини та шкіру і починають односпрямовано переміщатися іони лікувальної речовини з каналу трубки 2 і отворів 5 стінки в слизову оболонку трубчасто го органу та за її межі. Іони накопичуються в тканинах і створюють в них депо лікувальної речовини, які зберігаються і діють до 20 і більше діб. Під час проведення такої біогальванізації лікувальну речовину при необхідності можна добавити шприцом через канюлю 10 і канал 6. Таким чином можна проводити біогальванізацію не тільки трубчасто го органу, але через його стінку - й іншого органу, наприклад, серця зі стравоходу. Після закінчення біогальванізації провідники електродів роз'єднують і пристрій виймають з трубчастого органу, знімають другий електрод зі шкіри. По другому способу при потребі проведення біогальванізації одночасно двох органів, наприклад, уретри і простати при їх хронічних запаленнях, треба мати два пристрої з електродами 3 з різнорідних металів, наприклад, один електрод міді, а другий - з алюмінієвого сплаву, які мають відповідно електричні заряди "+'' і "-". При цьому способі один пристрій вводять в уретру, а др угий в пряму кишку так, щоб канали 2 трубки 1 знаходилися в уретрі і проти простати на одному рівні. В один пристрій вводять лікувальну речовину, а в другий пристрій вводять фізіологічний розчин таким же способом, як і по першому. З'єдн ують провідники 8 обох пристроїв між собою. При цьому також замикається коло між електродами З обох пристроїв через рідину каналів 2, отворів 5, слизову оболонку уретри, простату і слизову оболонку кишки і розпочинається біогальванізація одноразово уретри і простати іонами лікувальної речовини, створюється їх депо в цих органах. Канал 2 трубки 1 можна також заповнити лікувальною речовиною голкою з шприца через поперечні отвори 5 перед введенням пристрою в трубчастий орган. Іони лікувальної речовини повинні вводитися від електроду, який має електричний заряд протилежного знаку. 2 36949 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
