Пристрій для біофорезу трубчастих органів

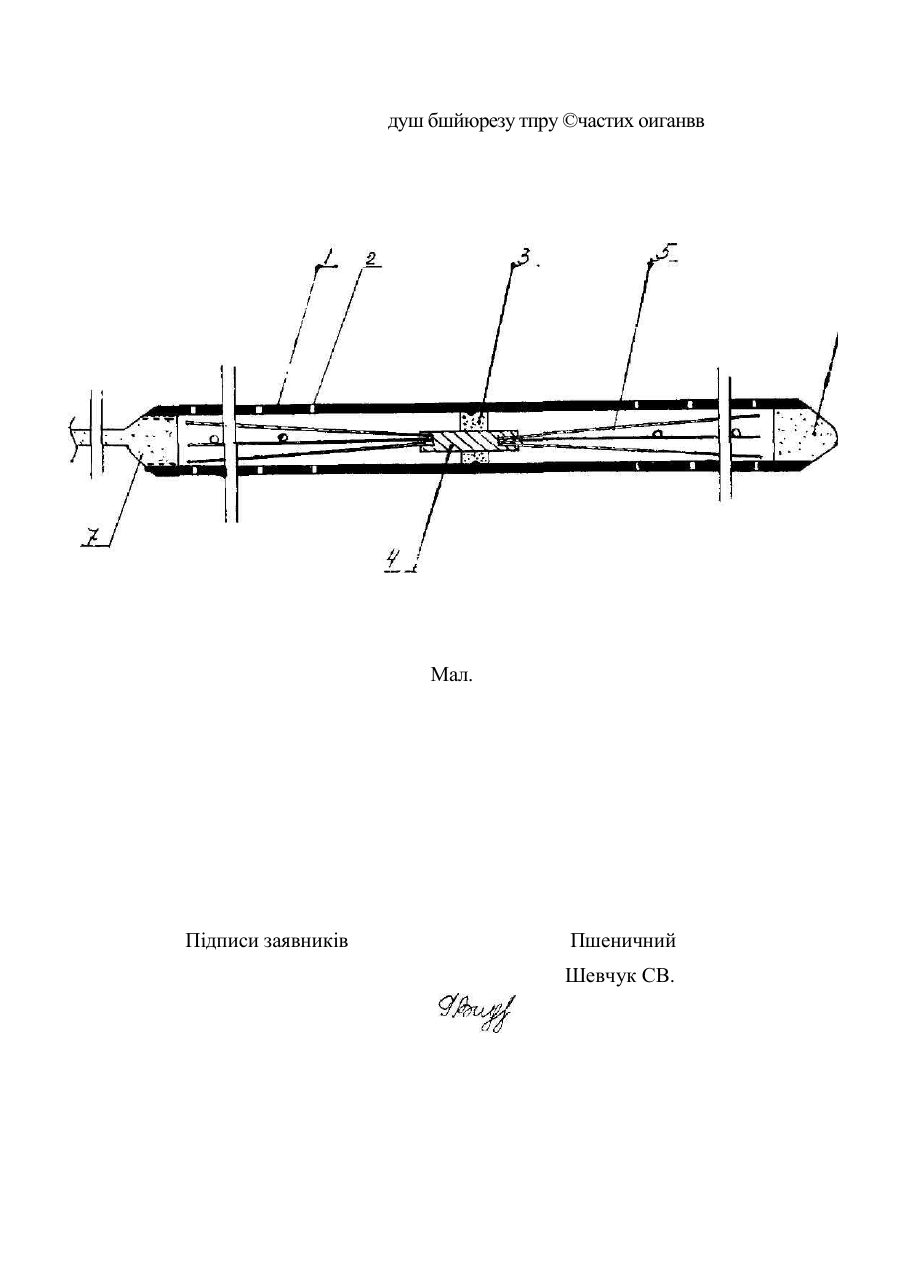

МКП А 61 N 1 / 1 0 Пристрій для біофорезу трубчастих органів Запропонований пристрій відноситься до медицини, зокрема, до фізіотерапії. Він може бути використаний для біофорезу трубчастих органів. Пристрої для біофорезу та електрофорезу відомі. До них відноситься пристрій для біофорезу статевих органів жінок по заявці № 95125475/1095 України, на який винесено рішення НДЦПЕ про видачу патенту. Цей винахід складається з еластичної трубки з поперечними отворами в стінці, перегородки, розміщеної в каналі трубки біля одного кінця, двох електродів з різнородних металів, один з яких розміщено в каналі на одному кінці перед перегородкою, а другий знаходиться в каналі на протилежному кінці трубки. Він є ближнім прототипом запропонованого і забезпечує проведення біофорезу лікувальними речовинами тканин, розміщених навколо каналу шийки матки. При його застосуванні, коли канал трубки заповнено рідкою лікувальною речовиною, між електродами з різнорідних металів через канал трубки і отвори в її стінці рухаються електрони та іони лікувальної речовини і безпосереднього контакту між електродами немає. Коло електричного струму замикається між електродами через рідину. Завдяки малій довжині пристрою насичення іонами лікувальної речовини відбувається достатньо і лікування запальних процесів шийки та порожнини матки проходить успішно. Для лікування запальних процесів трубчастих органів з більшою довжиною, наприклад, чоловічої уретри, стравоходу, кишок, цей пристрій малоефективний. Для них бажано було б мати пристрій, в якому коло струму замикалося б через зовнішній провідник. г В завдання запропонованого винаходу входить розробка такого пристрою, з допомогою якого забезпечується насичення іонами лікувальних речовин стінок трубчастих органів з великою довжиною при їх запаленнях. Таке завдання забезпечується тим, що електроізоляційна перегородка розміщена посередині каналу трубки, в котрому виконано повздовжній канал і розміщено електропровідник, до кінців якого приєднано електроди з різнорідних металів, розміщених в каналі трубки. На мал. 1 зображено пристрій для біофорезу трубчастих органів в повздовжньому розрізі. Складається з еластичної трубки 1 з поперечними отворами 2 в стінці, перегородкою 3, розміщеною посередині канала трубки 1. Перегородка 3 виконана з електроізоляційного еластичного матеріалу. Повздовж перегородки 3 виконано канал, в якому проведено електропровідник 4. На протилежних кінцях електропровідника 4 закріплено електроди 5 з різнорідних металів, які складають собою термопару. В кінці каналу трубки 1 розміщено заглушки 6 та фіксатор 7 зі стержнем, виконаним з еластичного матеріалу, на кінці якого зовні виконана різьба. Зовнішній діаметр фіксатора 7 дещо більший від внутрішнього діаметра канала трубки 1. Застосування пристрою. Після відповідної стерилізації кінець стержня 7 фіксатора вводять в канал трубки 1 і вкручують його в канал трубки 1, де він надійно фіксується і складає єдине ціле з трубкою 1. Потім беруть шприц з голкою і лікувальною речовиною, голку вводять в отвір 2 стінки трубки 1 і вводять в канал трубки лікувальну речовину до повного заповнення. Потім вводять ЇЇ в другу половину каналу. Після цього кінець 6 заглушки трубки 1 з фіксатором 7 вводять в канал трубчастого органу, наприклад, в сечовивідний канал, стравохід тощо. Після введення розпочинається біофорез. При цьому між електродами 5 трубки 1, через рідину каналу, отвори 2, рідину каналу трубчастого органу і тканини через провідник 4 електричне коло замикається і розпочинаєтсья круговий рух електронів та іонів, якими насичуються тканини стінок трубчастого органу. При цьому іони лікувальної речовини створюють з депо цих речовин в тканинах, які можуть знаходитись там на протязі тривалого часу - до 20 і більше діб. Пристрій видержують в каналі 20-40 хвилин, потім витягують його з каналу за стержень і фіксатор 7. душ бшйюрезу тпру ©частих оиганвв Мал. Підписи заявників Пшеничний Шевчук СВ.
