Пристрій для визначення жорсткості ниток до вигину

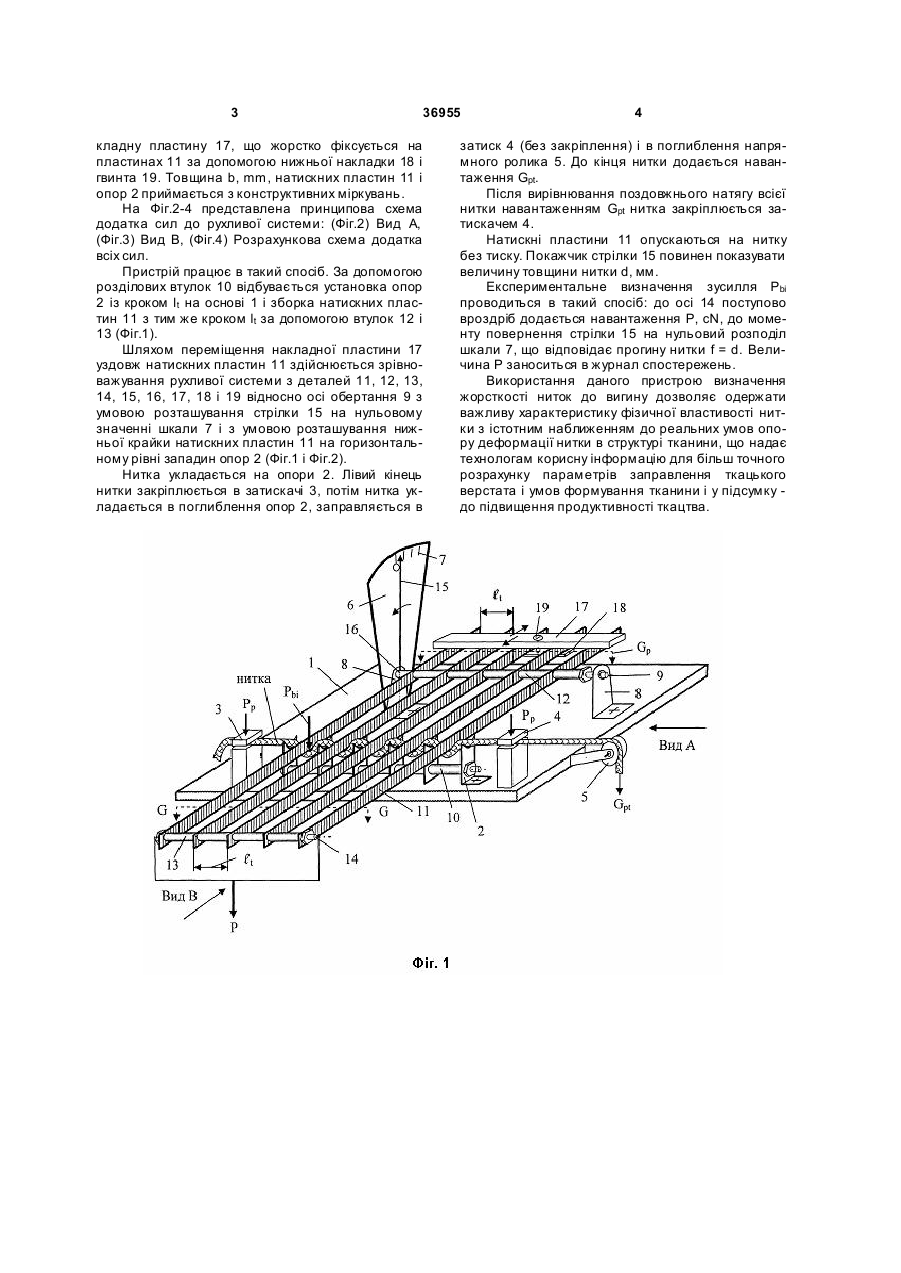

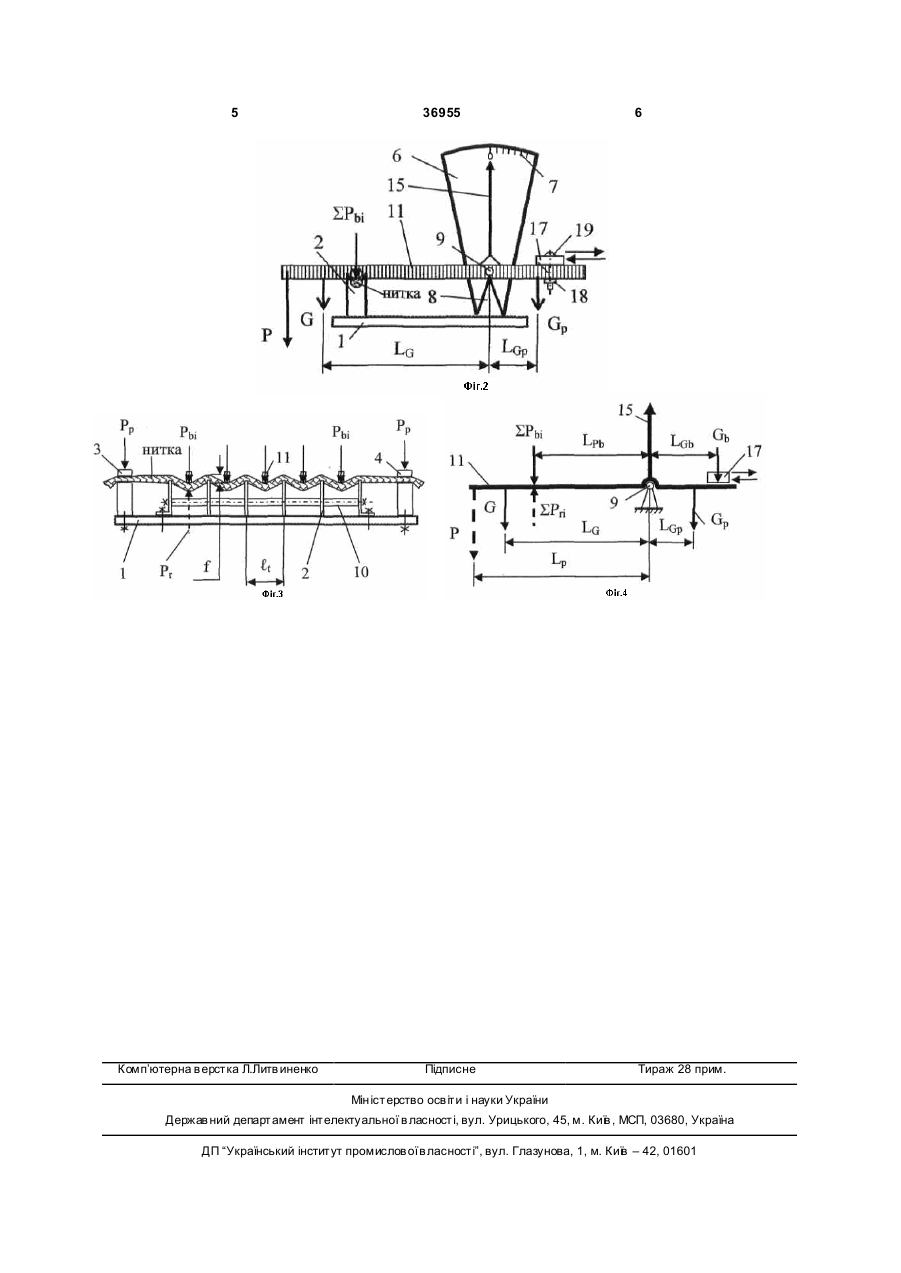

Пристрій для визначення жорсткості ниток до вигину, що містить основу і опори для ниток, який відрізняє ться тим, що опори розташовані на основі на рівних відстанях одна від одної і на основі розташована вісь з натискними планками, що мають можливість виконувати гойдальний рух і можливість входження у проміжки між опорами. (19) (21) u200807740 (22) 06.06.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) ЧЕПЕЛЮК ОЛЕНА ВАЛЕРІЇВН А, U A (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 36955 кладну пластину 17, що жорстко фіксується на пластинах 11 за допомогою нижньої накладки 18 і гвинта 19. Товщина b, mm, натискних пластин 11 і опор 2 приймається з конструктивних міркувань. На Фіг.2-4 представлена принципова схема додатка сил до рухливої системи: (Фіг.2) Вид А, (Фіг.3) Вид В, (Фіг.4) Розрахункова схема додатка всіх сил. Пристрій працює в такий спосіб. За допомогою розділових втулок 10 відбувається установка опор 2 із кроком lt на основі 1 і зборка натискних пластин 11 з тим же кроком lt за допомогою втулок 12 і 13 (Фіг.1). Шляхом переміщення накладної пластини 17 уздовж натискних пластин 11 здійснюється зрівноважування рухливої системи з деталей 11, 12, 13, 14, 15, 16, 17, 18 і 19 відносно осі обертання 9 з умовою розташування стрілки 15 на нульовому значенні шкали 7 і з умовою розташування нижньої крайки натискних пластин 11 на горизонтальному рівні западин опор 2 (Фіг.1 і Фіг.2). Нитка укладається на опори 2. Лівий кінець нитки закріплюється в затискачі 3, потім нитка укладається в поглиблення опор 2, заправляється в 4 затиск 4 (без закріплення) і в поглиблення напрямного ролика 5. До кінця нитки додається навантаження Gpt. Після вирівнювання поздовжнього натягу всієї нитки навантаженням Gpt нитка закріплюється затискачем 4. Натискні пластини 11 опускаються на нитку без тиску. Покажчик стрілки 15 повинен показувати величину товщини нитки d, мм. Експериментальне визначення зусилля Рbi проводиться в такий спосіб: до осі 14 поступово вроздріб додається навантаження Р, cN, до моменту повернення стрілки 15 на нульовий розподіл шкали 7, що відповідає прогину нитки f = d. Величина Р заноситься в журнал спостережень. Використання даного пристрою визначення жорсткості ниток до вигину дозволяє одержати важливу характеристику фізичної властивості нитки з істотним наближенням до реальних умов опору деформації нитки в структурі тканини, що надає технологам корисну інформацію для більш точного розрахунку параметрів заправлення ткацького верстата і умов формування тканини і у підсумку до підвищення продуктивності ткацтва. 5 Комп’ютерна в ерстка Л.Литв иненко 36955 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
