Пристрій для визначення жорсткості втулок
Номер патенту: 29133
Опубліковано: 10.01.2008
Автори: Афтанділянц Євген Григорович, Лопатько Костянтин Георгійович, Похиленко Геннадій Миколайович, КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ
Формула / Реферат
Пристрій для визначення жорсткості втулок, що містить опорну плиту з можливістю установки на ній втулки, який відрізняється тим, що на опорній плиті закріплені верхня і нижня хрестовини з можливістю взаємодії через розпірки і сегменти з верхньою рухомою хрестовиною.
Текст

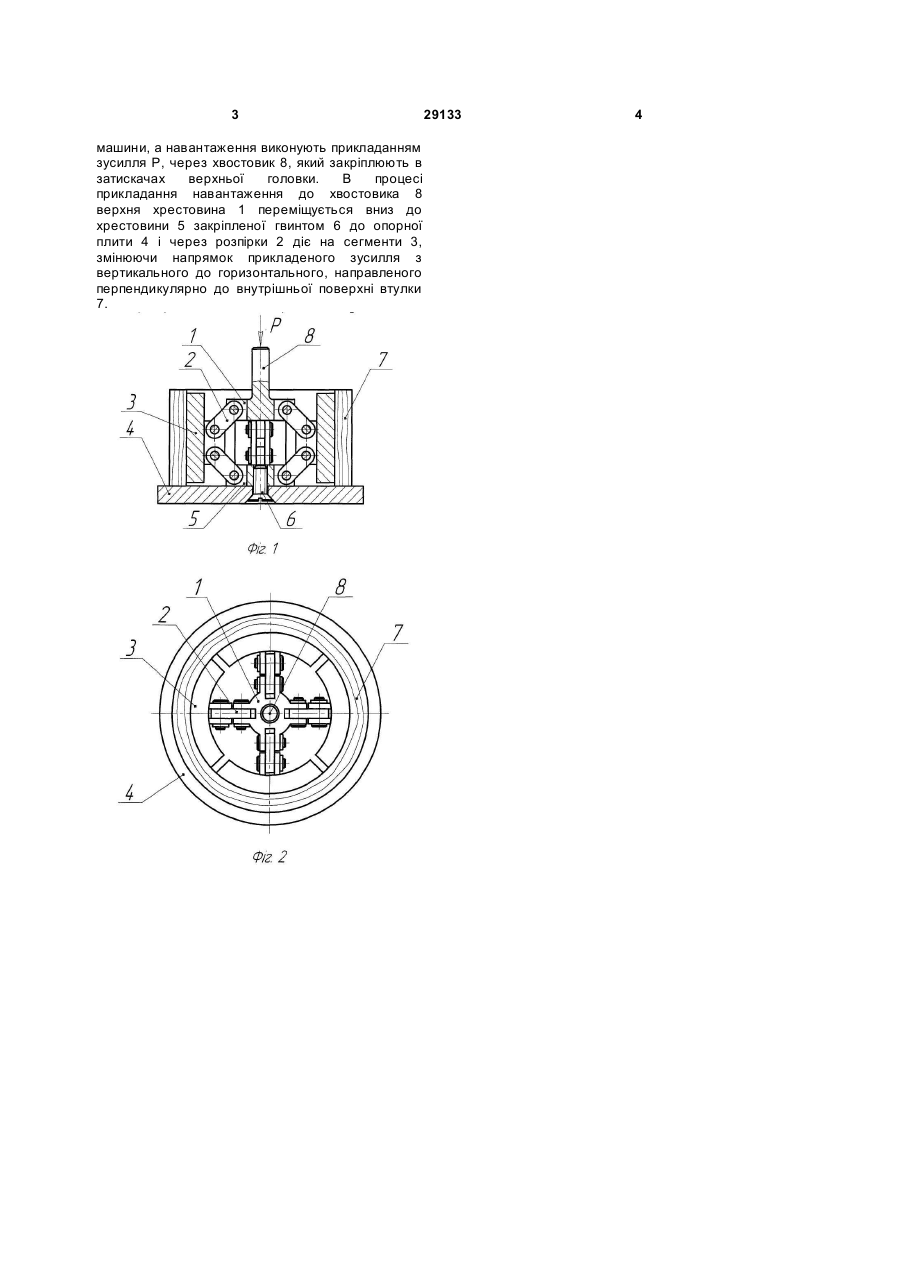

Пристрій для визначення жорсткості втулок, що містить опорну плиту з можливістю установки на ній втулки, який відрізняється тим, що на опорній плиті закріплені верхня і нижня хрестовини з можливістю взаємодії через розпірки і сегменти з верхньою рухомою хрестовиною. (19) (21) u200706714 (22) 15.06.2007 (24) 10.01.2008 (72) КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, UA, ПОХИЛЕНКО ГЕННАДІЙ МИКОЛАЙОВИЧ, UA, ЛОПАТЬКО КОСТЯНТИН ГЕОРГІЙОВИЧ, UA, АФТАНДІЛЯНЦ ЄВГЕН ГРИГОРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA 3 машини, а навантаження виконують прикладанням зусилля Р, через хвостовик 8, який закріплюють в затискачах верхньої головки. В процесі прикладання навантаження до хвостовика 8 верхня хрестовина 1 переміщується вниз до хрестовини 5 закріпленої гвинтом 6 до опорної плити 4 і через розпірки 2 діє на сегменти 3, змінюючи напрямок прикладеного зусилля з вертикального до горизонтального, направленого перпендикулярно до внутрішньої поверхні втулки 7. 29133 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for determination of rigidity of bushings
Автори англійськоюKotrechko Oleksii Oleksiiovych, Pokhylenko Hennadii Mykolaiovych, Lopatko Kostiantyn Heorhiiovych, Aftandiliants Yevhen Hryhorovych
Назва патенту російськоюУстройство для определения жесткости втулок
Автори російськоюКотречко Алексей Алексеевич, Похиленко Геннадий Николаевич, Лопатько Константин Георгиевич, Афтандилянц Евгений Григорьевич
МПК / Мітки
МПК: G01N 33/46
Мітки: жорсткості, пристрій, втулок, визначення
