Газовідвід електродугової печі

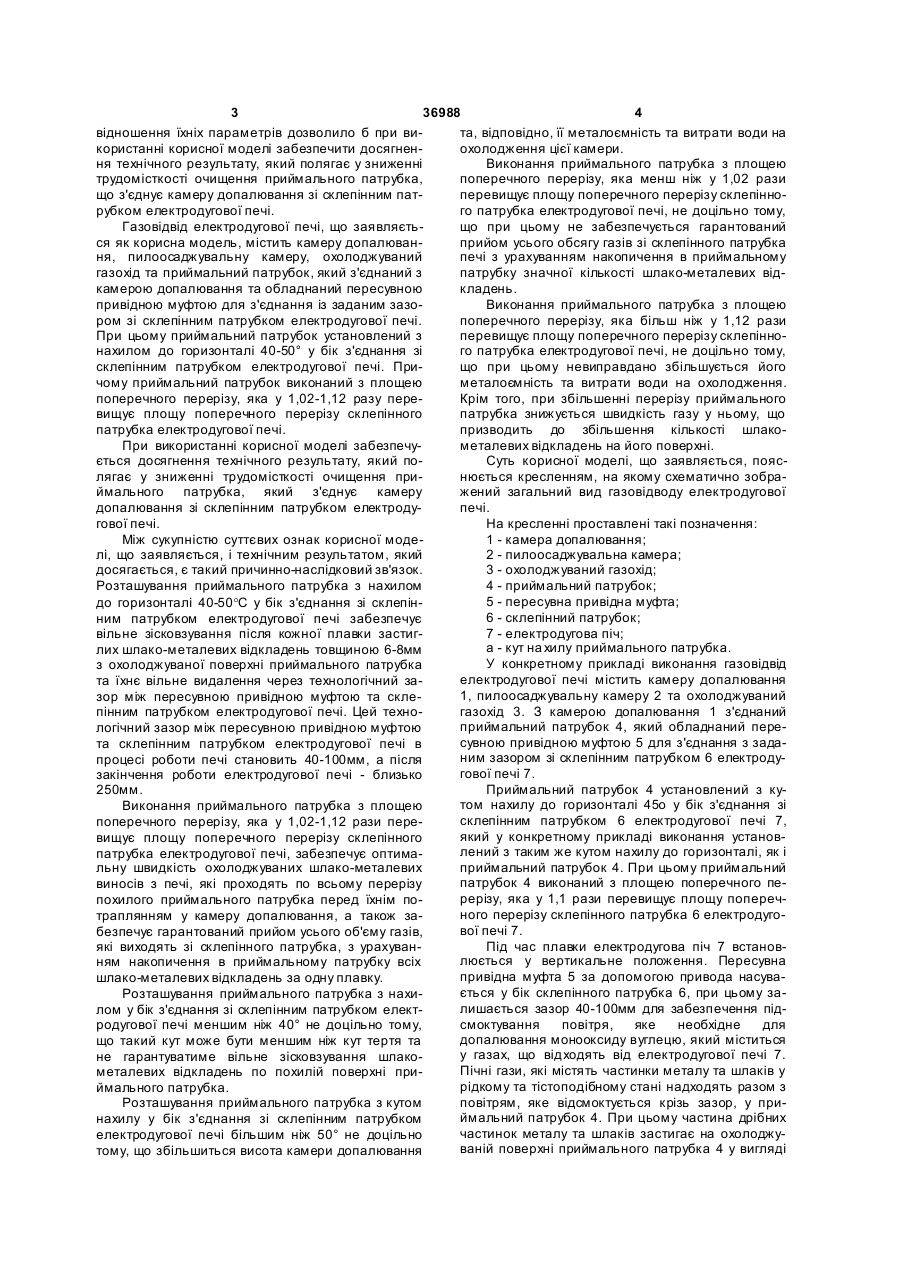

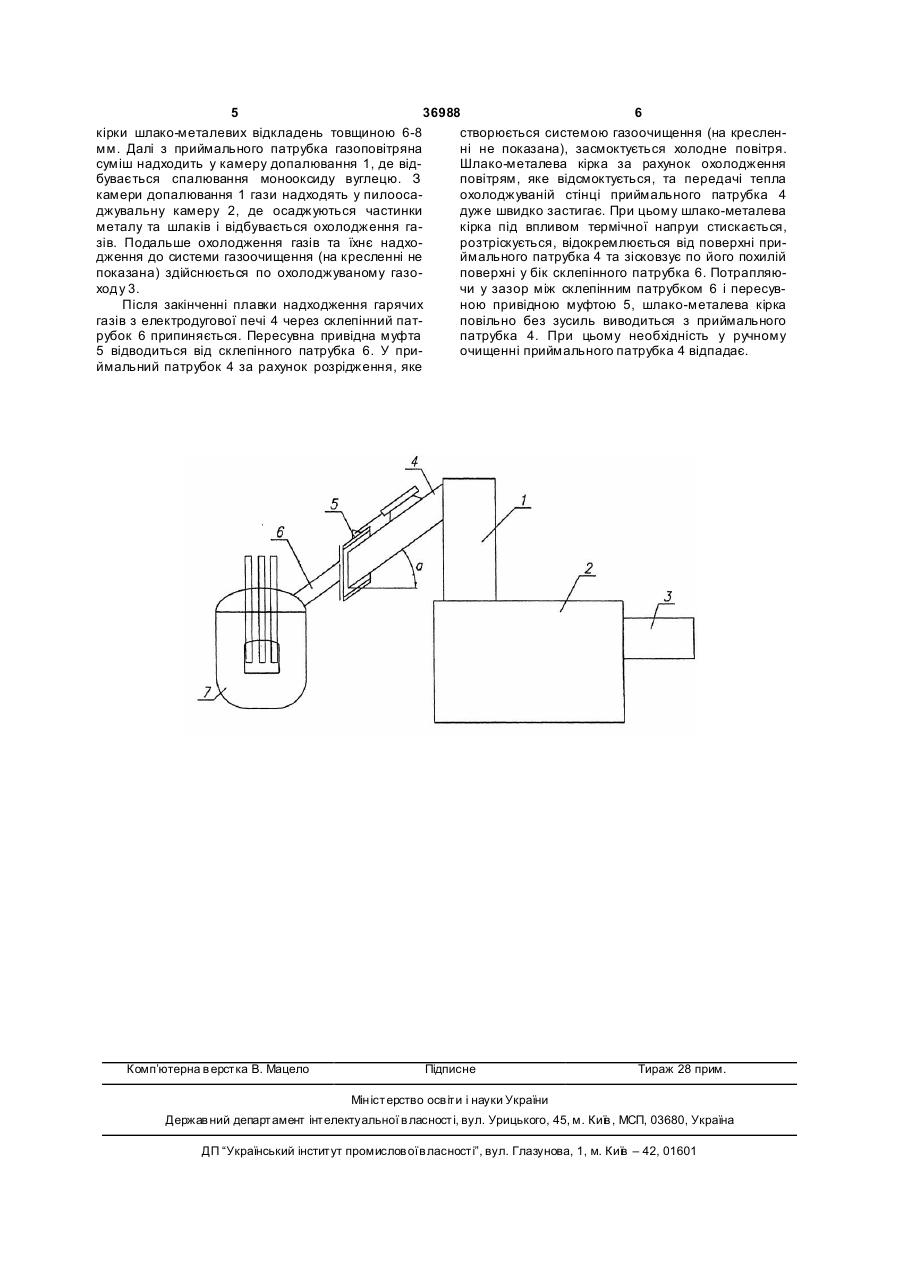

Газовідвід електродугової печі, що містить камеру допалювання, пилоосаджувальну камеру, охолоджуваний газохід та приймальний патрубок, з'єднаний з камерою допалювання і обладнаний пересувною привідною муфтою для з'єднання із заданим зазором зі склепінним патрубком електродугової печі, який відрізняється тим, що приймальний патрубок установлений з нахилом до горизонталі 40-50° у бік з'єднання зі склепінним патрубком електродугової печі, при цьому приймальний патрубок виконаний з площею поперечного перерізу, яка у 1,02-1,12 разу перевищує площу поперечного перерізу склепінного патрубка електродугової печі. Корисна модель належить до металургії та може бути використана у конструкціях газовідвідного тракту електродугової печі. Найбільш близьким за сукупністю ознак до корисної моделі, що заявляється, є обраний як прототип газовідвід електродугової печі, що містить камеру допалювання, пилоосаджувальну камеру та охолоджуваний газохід. З камерою допалювання з'єднаний приймальний патрубок, який обладнаний пересувною муфтою з привідом переміщення для його з'єднання із заданим зазором зі склепінним патрубком електродугової печі. Пилоосаджувальна камера, що охолоджується, розташована під камерою допалювання та обладнана воротами, які охолоджуються та через які забезпечується доступ у пилоосаджувальну камеру для періодичного механізованого видалення з неї пилу та шлаків, що накопичуються у камері. За пилоосаджувальною камерою розташований водогазохід, що охолоджується [Швец М.Н., Сталинский Д.В., Пирогов А.Ю. Улавливание и очистка пылегазовыделений электросталеплавильных печей// Сталь. - 2006. -№12.-С.72-74]. У об'єкті, що заявляється як корисна модель, та прототипі збігаються такі суттєві ознаки. Обидва пристрої містять камеру допалювання, пилооса джувальну камеру, охолоджуваний газохід та приймальний патрубок, з'єднаний з камерою допалювання та обладнаний пересувною привідною муфтою для з'єднання із заданим зазором зі склепінним патрубком електродугової печі. Аналіз технічних властивостей прототипу, обумовлених його ознаками, показує, що одержанню очікуваного технічного результату перешкоджають такі причини. Експлуатація конструкції газовідводу електродугової печі за прототипом характеризується високою трудомісткістю під час очищення приймального патрубка, який з'єднує камеру допалювання зі склепінним патрубком електродугової печі. Це обумовлюється тим, що шлако-металеві виноси з печі залишаються на охолоджуваній поверхні в горизонтальному газоході приймального патрубка у вигляді шару шлако-металевих відкладень товщиною 6-8мм за кожну плавку, а їхнє видалення після завершення роботи печі здійснюється вручну, обумовлюючи підвищення трудомісткості процесу видалення. В основу корисної моделі, що заявляється, поставлено задачу створити такий газовідвід електродугової печі, у якому удосконалення шляхом зміни взаємного розташування елементів та спів (19) UA (11) 36988 (13) U (21) u200807951 (22) 12.06.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) СТАЛІНСЬКИЙ ДМИТРО ВІТАЛІЙОВИЧ, U A, БРАТОВА ТЕТЯН А ПЕТРІВН А, U A, МІЛЛЕР ОЛЕКСАНДР ДАВІДОВИЧ, U A, ПІРОГОВ ОЛЕКС АНДР ЮРІЙОВИЧ, UA, РИЖАВСЬКИЙ АРНОЛЬД ЗІНОВІЙОВИЧ, UA, ШВЕЦЬ МИ ХАЙЛО НИСОНОВИЧ, UA (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОТЕХНІЧНИЙ ЦЕНТР З ТЕХНОЛОГІЇ ТА ОБЛАДНАННЯ, ОБРОБКИ МЕТАЛІВ, ЗАХИСТУ НАВКОЛИШНЬОГО СЕРЕДОВИЩА ТА ВИКОРИСТАННЯ ВТОРИННИХ РЕСУРСІВ ДЛЯ МЕТАЛУРГІЇ ТА МАШИНОБУДУВАННЯ "ЕНЕРГОСТАЛЬ", UA 3 36988 4 відношення їхніх параметрів дозволило б при вита, відповідно, її металоємність та витрати води на користанні корисної моделі забезпечити досягненохолодження цієї камери. ня технічного результату, який полягає у зниженні Виконання приймального патрубка з площею трудомісткості очищення приймального патрубка, поперечного перерізу, яка менш ніж у 1,02 рази що з'єднує камеру допалювання зі склепінним патперевищує площу поперечного перерізу склепіннорубком електродугової печі. го патрубка електродугової печі, не доцільно тому, Газовідвід електродугової печі, що заявляєтьщо при цьому не забезпечується гарантований ся як корисна модель, містить камеру допалюванприйом усього обсягу газів зі склепінного патрубка ня, пилоосаджувальну камеру, охолоджуваний печі з урахуванням накопичення в приймальному газохід та приймальний патрубок, який з'єднаний з патрубку значної кількості шлако-металевих відкамерою допалювання та обладнаний пересувною кладень. привідною муфтою для з'єднання із заданим зазоВиконання приймального патрубка з площею ром зі склепінним патрубком електродугової печі. поперечного перерізу, яка більш ніж у 1,12 рази При цьому приймальний патрубок установлений з перевищує площу поперечного перерізу склепіннонахилом до горизонталі 40-50° у бік з'єднання зі го патрубка електродугової печі, не доцільно тому, склепінним патрубком електродугової печі. Прищо при цьому невиправдано збільшується його чому приймальний патрубок виконаний з площею металоємність та витрати води на охолодження. поперечного перерізу, яка у 1,02-1,12 разу переКрім того, при збільшенні перерізу приймального вищує площу поперечного перерізу склепінного патрубка знижується швидкість газу у ньому, що патрубка електродугової печі. призводить до збільшення кількості шлакоПри використанні корисної моделі забезпечуметалевих відкладень на його поверхні. ється досягнення технічного результату, який поСуть корисної моделі, що заявляється, пояслягає у зниженні трудомісткості очищення принюється кресленням, на якому схематично зобраймального патрубка, який з'єднує камеру жений загальний вид газовідводу електродугової допалювання зі склепінним патрубком електродупечі. гової печі. На кресленні проставлені такі позначення: Між сукупністю суттєвих ознак корисної моде1 - камера допалювання; лі, що заявляється, і технічним результатом, який 2 - пилоосаджувальна камера; досягається, є такий причинно-наслідковий зв'язок. 3 - охолоджуваний газохід; Розташування приймального патрубка з нахилом 4 - приймальний патрубок; 5 - пересувна привідна муфта; до горизонталі 40-50°C у бік з'єднання зі склепін6 - склепінний патрубок; ним патрубком електродугової печі забезпечує вільне зісковзування після кожної плавки застиг7 - електродугова піч; а - кут на хилу приймального патрубка. лих шлако-металевих відкладень товщиною 6-8мм У конкретному прикладі виконання газовідвід з охолоджуваної поверхні приймального патрубка електродугової печі містить камеру допалювання та їхнє вільне видалення через технологічний за1, пилоосаджувальну камеру 2 та охолоджуваний зор між пересувною привідною муфтою та склепінним патрубком електродугової печі. Цей техногазохід 3. З камерою допалювання 1 з'єднаний приймальний патрубок 4, який обладнаний перелогічний зазор між пересувною привідною муфтою сувною привідною муфтою 5 для з'єднання з задата склепінним патрубком електродугової печі в ним зазором зі склепінним патрубком 6 електродупроцесі роботи печі становить 40-100мм, а після гової печі 7. закінчення роботи електродугової печі - близько 250мм. Приймальний патрубок 4 установлений з кутом нахилу до горизонталі 45о у бік з'єднання зі Виконання приймального патрубка з площею склепінним патрубком 6 електродугової печі 7, поперечного перерізу, яка у 1,02-1,12 рази переякий у конкретному прикладі виконання установвищує площу поперечного перерізу склепінного лений з таким же кутом нахилу до горизонталі, як і патрубка електродугової печі, забезпечує оптимальну швидкість охолоджуваних шлако-металевих приймальний патрубок 4. При цьому приймальний патрубок 4 виконаний з площею поперечного певиносів з печі, які проходять по всьому перерізу рерізу, яка у 1,1 рази перевищує площу поперечпохилого приймального патрубка перед їхнім поного перерізу склепінного патрубка 6 електродуготраплянням у камеру допалювання, а також завої печі 7. безпечує гарантований прийом усього об'єму газів, які виходять зі склепінного патрубка, з урахуванПід час плавки електродугова піч 7 встановлюється у вертикальне положення. Пересувна ням накопичення в приймальному патрубку всіх привідна муфта 5 за допомогою привода насувашлако-металевих відкладень за одну плавку. ється у бік склепінного патрубка 6, при цьому заРозташування приймального патрубка з нахилишається зазор 40-100мм для забезпечення підлом у бік з'єднання зі склепінним патрубком електродугової печі меншим ніж 40° не доцільно тому, смоктування повітря, яке необхідне для допалювання монооксиду вуглецю, який міститься що такий кут може бути меншим ніж кут тертя та у газах, що відходять від електродугової печі 7. не гарантуватиме вільне зісковзування шлакоПічні гази, які містять частинки металу та шлаків у металевих відкладень по похилій поверхні прирідкому та тістоподібному стані надходять разом з ймального патрубка. Розташування приймального патрубка з кутом повітрям, яке відсмоктується крізь зазор, у приймальний патрубок 4. При цьому частина дрібних нахилу у бік з'єднання зі склепінним патрубком частинок металу та шлаків застигає на охолоджуелектродугової печі більшим ніж 50° не доцільно ваній поверхні приймального патрубка 4 у вигляді тому, що збільшиться висота камери допалювання 5 36988 6 кірки шлако-металевих відкладень товщиною 6-8 створюється системою газоочищення (на кресленмм. Далі з приймального патрубка газоповітряна ні не показана), засмоктується холодне повітря. суміш надходить у камеру допалювання 1, де відШлако-металева кірка за рахунок охолодження бувається спалювання монооксиду вуглецю. З повітрям, яке відсмоктується, та передачі тепла камери допалювання 1 гази надходять у пилоосаохолоджуваній стінці приймального патрубка 4 джувальну камеру 2, де осаджуються частинки дуже швидко застигає. При цьому шлако-металева металу та шлаків і відбувається охолодження гакірка під впливом термічної напруи стискається, зів. Подальше охолодження газів та їхнє надхорозтріскується, відокремлюється від поверхні придження до системи газоочищення (на кресленні не ймального патрубка 4 та зісковзує по його похилій показана) здійснюється по охолоджуваному газоповерхні у бік склепінного патрубка 6. Потрапляюходу 3. чи у зазор між склепінним патрубком 6 і пересувПісля закінченні плавки надходження гарячих ною привідною муфтою 5, шлако-металева кірка газів з електродугової печі 4 через склепінний патповільно без зусиль виводиться з приймального рубок 6 припиняється. Пересувна привідна муфта патрубка 4. При цьому необхідність у ручному 5 відводиться від склепінного патрубка 6. У приочищенні приймального патрубка 4 відпадає. ймальний патрубок 4 за рахунок розрідження, яке Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
