Блочно – модульний пристрій регулювання напруги мережі змінного струму

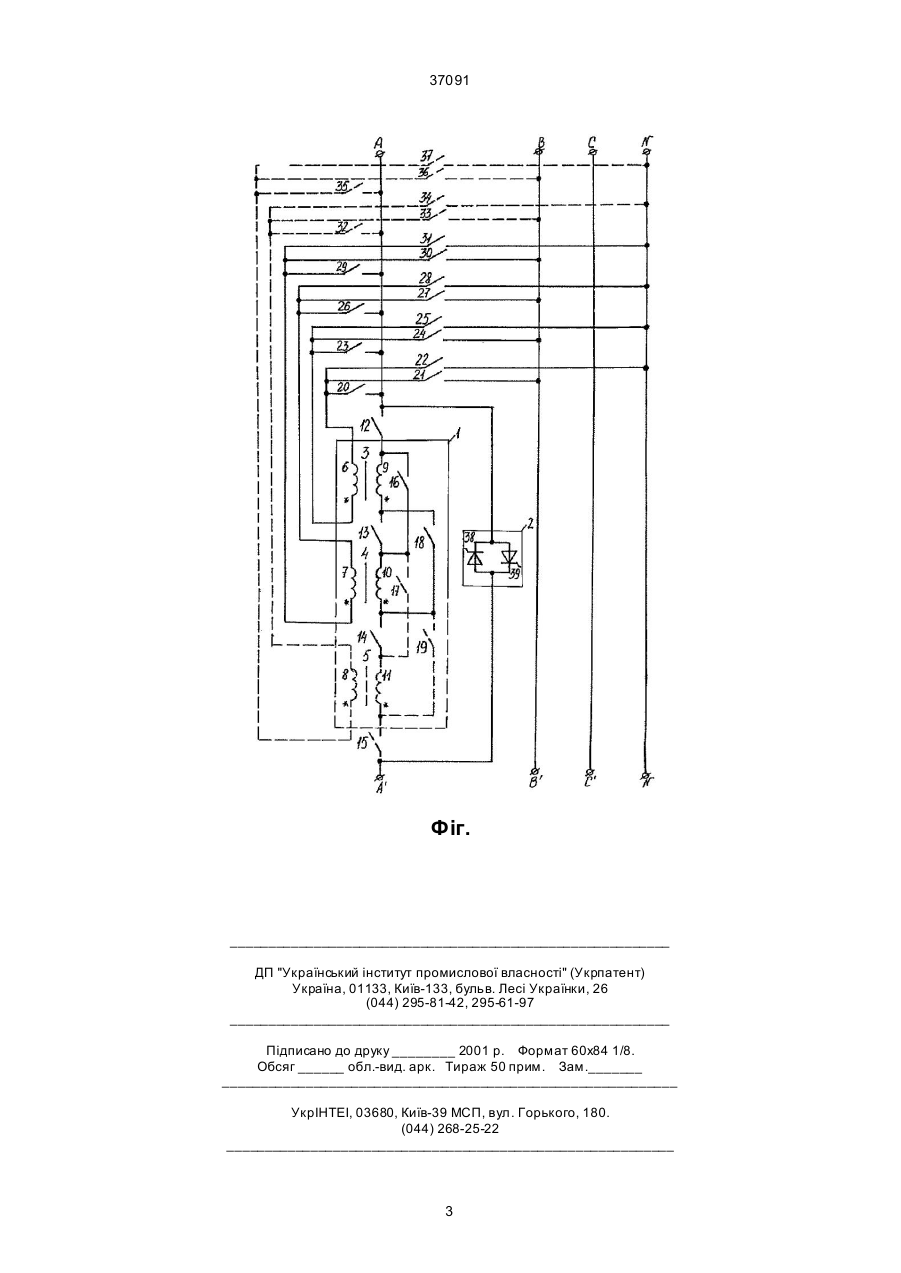

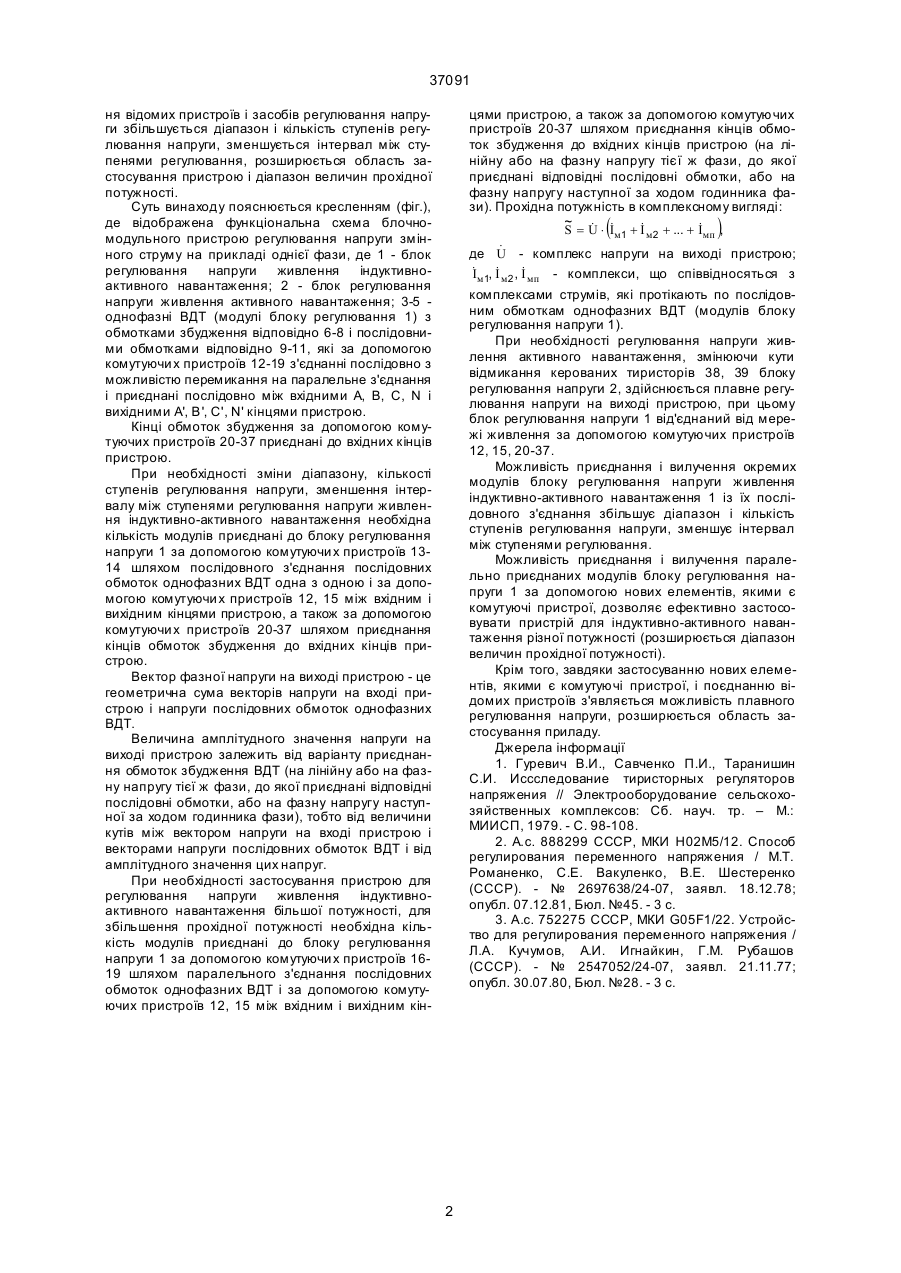

1. Блочно - модульний пристрій регулювання напруги мережі змінного струму, до складу якого входять однофазні вольтододаткові трансформатори, послідовні обмотки яких пофазно приєднані між вхідними і вихідними кінцями пристрою, а кож 37091 ня відомих пристроїв і засобів регулювання напруги збільшується діапазон і кількість ступенів регулювання напруги, зменшується інтервал між ступенями регулювання, розширюється область застосування пристрою і діапазон величин прохідної потужності. Суть винаходу пояснюється кресленням (фіг.), де відображена функціональна схема блочномодульного пристрою регулювання напруги змінного струму на прикладі однієї фази, де 1 - блок регулювання напруги живлення індуктивноактивного навантаження; 2 - блок регулювання напруги живлення активного навантаження; 3-5 однофазні ВДТ (модулі блоку регулювання 1) з обмотками збудження відповідно 6-8 і послідовними обмотками відповідно 9-11, які за допомогою комутуючи х пристроїв 12-19 з'єднанні послідовно з можливістю перемикання на паралельне з'єднання і приєднані послідовно між вхідними А, В, С, N і вихідними А', В', С', N' кінцями пристрою. Кінці обмоток збудження за допомогою комутуючих пристроїв 20-37 приєднані до вхідних кінців пристрою. При необхідності зміни діапазону, кількості ступенів регулювання напруги, зменшення інтервалу між ступенями регулювання напруги живлення індуктивно-активного навантаження необхідна кількість модулів приєднані до блоку регулювання напруги 1 за допомогою комутуючи х пристроїв 1314 шляхом послідовного з'єднання послідовних обмоток однофазних ВДТ одна з одною і за допомогою комутуючи х пристроїв 12, 15 між вхідним і вихідним кінцями пристрою, а також за допомогою комутуючи х пристроїв 20-37 шляхом приєднання кінців обмоток збудження до вхідних кінців пристрою. Вектор фазної напруги на виході пристрою - це геометрична сума векторів напруги на вході пристрою і напруги послідовних обмоток однофазних ВДТ. Величина амплітудного значення напруги на виході пристрою залежить від варіанту приєднання обмоток збудження ВДТ (на лінійну або на фазну напругу тієї ж фази, до якої приєднані відповідні послідовні обмотки, або на фазну напругу наступної за ходом годинника фази), тобто від величини кутів між вектором напруги на вході пристрою і векторами напруги послідовних обмоток ВДТ і від амплітудного значення цих напруг. При необхідності застосування пристрою для регулювання напруги живлення індуктивноактивного навантаження більшої потужності, для збільшення прохідної потужності необхідна кількість модулів приєднані до блоку регулювання напруги 1 за допомогою комутуючи х пристроїв 1619 шляхом паралельного з'єднання послідовних обмоток однофазних ВДТ і за допомогою комутуючих пристроїв 12, 15 між вхідним і вихідним кін цями пристрою, а також за допомогою комутуючих пристроїв 20-37 шляхом приєднання кінців обмоток збудження до вхідних кінців пристрою (на лінійну або на фазну напругу тієї ж фази, до якої приєднані відповідні послідовні обмотки, або на фазну напругу наступної за ходом годинника фази). Прохідна потужність в комплексному вигляді: ~ & & & & S = U × Iм1 + I м2 + ... + Iмп , ( ) & де U - комплекс напруги на виході пристрою; & ,& ,& Iм1 I м2 I мп - комплекси, що співвідносяться з комплексами струмів, які протікають по послідовним обмоткам однофазних ВДТ (модулів блоку регулювання напруги 1). При необхідності регулювання напруги живлення активного навантаження, змінюючи кути відмикання керованих тиристорів 38, 39 блоку регулювання напруги 2, здійснюється плавне регулювання напруги на виході пристрою, при цьому блок регулювання напруги 1 від'єднаний від мережі живлення за допомогою комутуючих пристроїв 12, 15, 20-37. Можливість приєднання і вилучення окремих модулів блоку регулювання напруги живлення індуктивно-активного навантаження 1 із їх послідовного з'єднання збільшує діапазон і кількість ступенів регулювання напруги, зменшує інтервал між ступенями регулювання. Можливість приєднання і вилучення паралельно приєднаних модулів блоку регулювання напруги 1 за допомогою нових елементів, якими є комутуючі пристрої, дозволяє ефективно застосовувати пристрій для індуктивно-активного навантаження різної потужності (розширюється діапазон величин прохідної потужності). Крім того, завдяки застосуванню нових елементів, якими є комутуючі пристрої, і поєднанню відомих пристроїв з'являється можливість плавного регулювання напруги, розширюється область застосування приладу. Джерела інформації 1. Гуревич В.И., Савченко П.И., Таранишин С.И. Иссследование тиристорных регуляторов напряжения // Электрооборудование сельскохозяйственных комплексов: Сб. науч. тр. – М.: МИИСП, 1979. - С. 98-108. 2. A.c. 888299 СССР, МКИ Н02М5/12. Способ регулирования переменного напряжения / М.Т. Романенко, С.Е. Вакуленко, В.Е. Шестеренко (СССР). - № 2697638/24-07, заявл. 18.12.78; опубл. 07.12.81, Бюл. №45. - 3 с. 3. A.c. 752275 СССР, МКИ G05F1/22. Устройство для регулирования переменного напряжения / Л.А. Кучумов, А.И. Игнайкин, Г.М. Рубашов (СССР). - № 2547052/24-07, заявл. 21.11.77; опубл. 30.07.80, Бюл. №28. - 3 с. 2 37091 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
