Інтегрована піноскляна плита, ефективна для забезпечення водо- і вогнестійкості, теплоізоляції й обробки

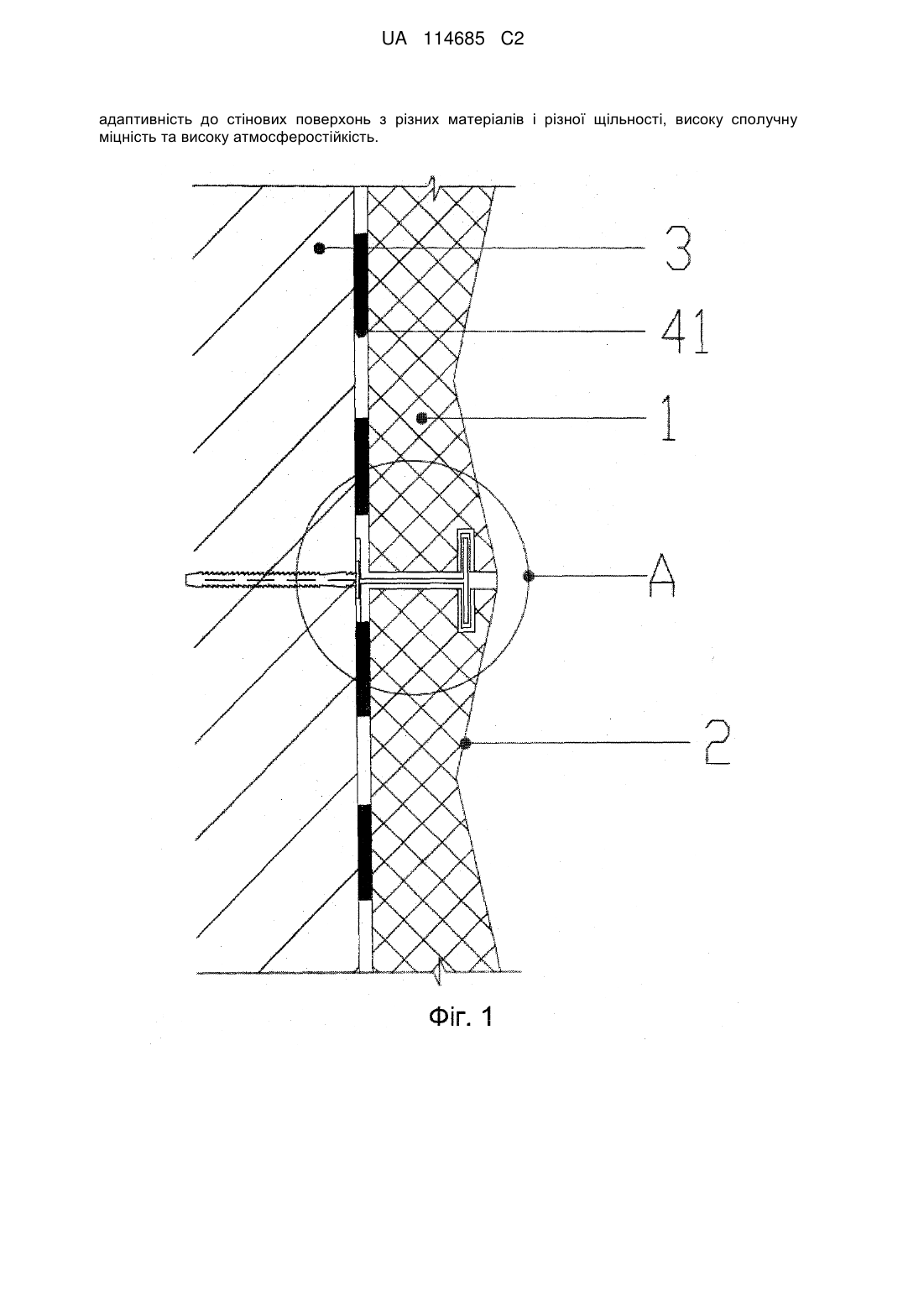

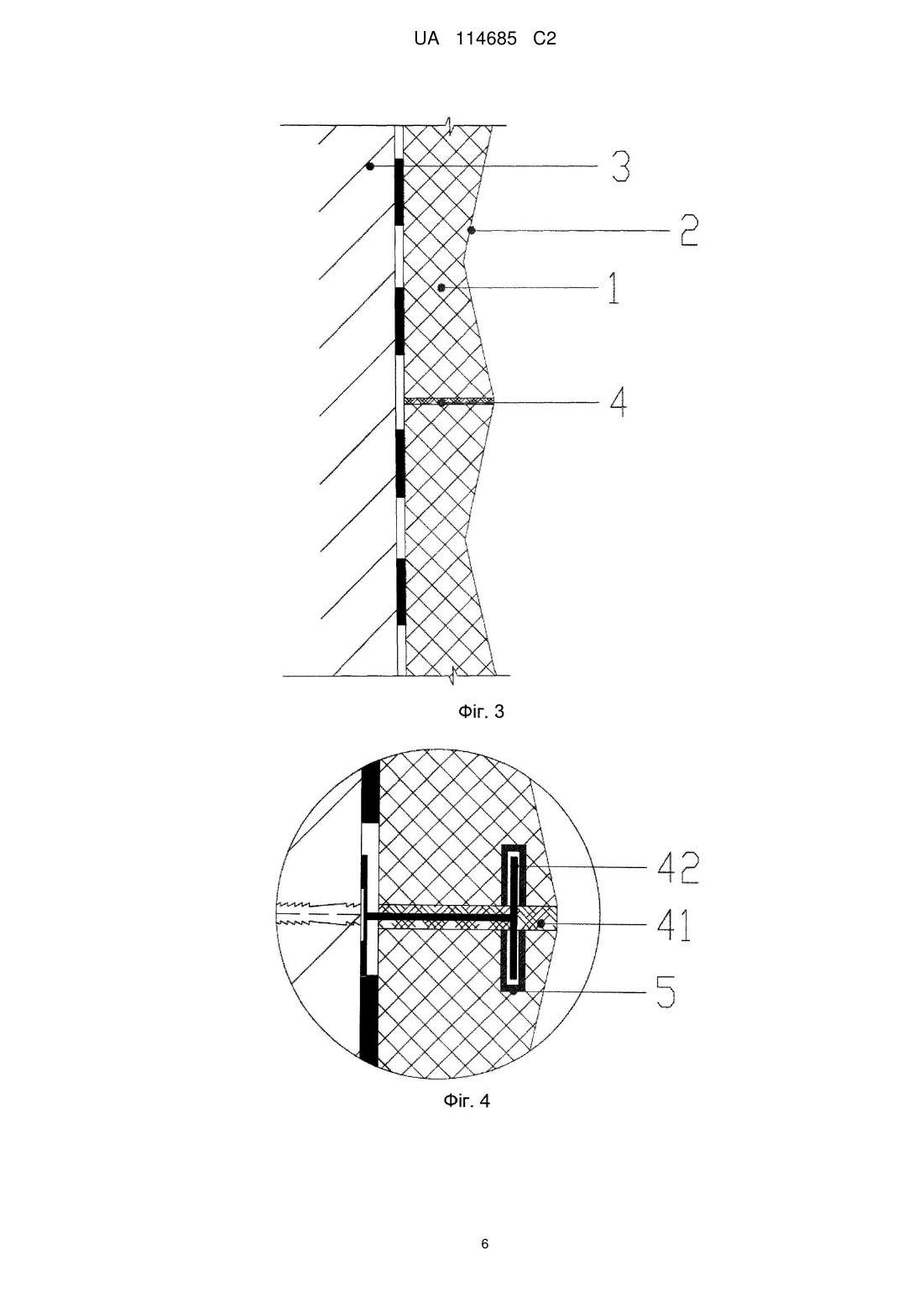

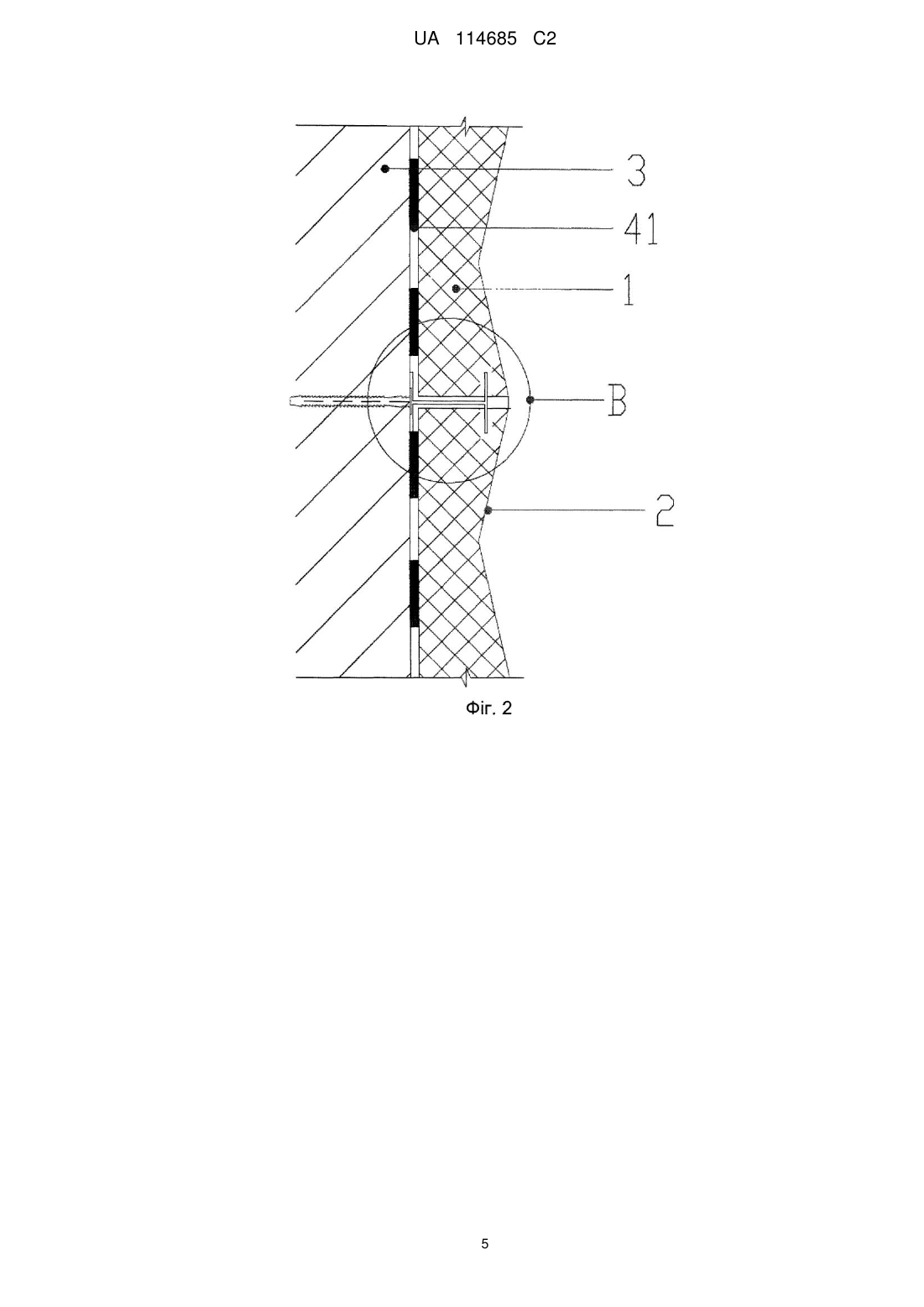

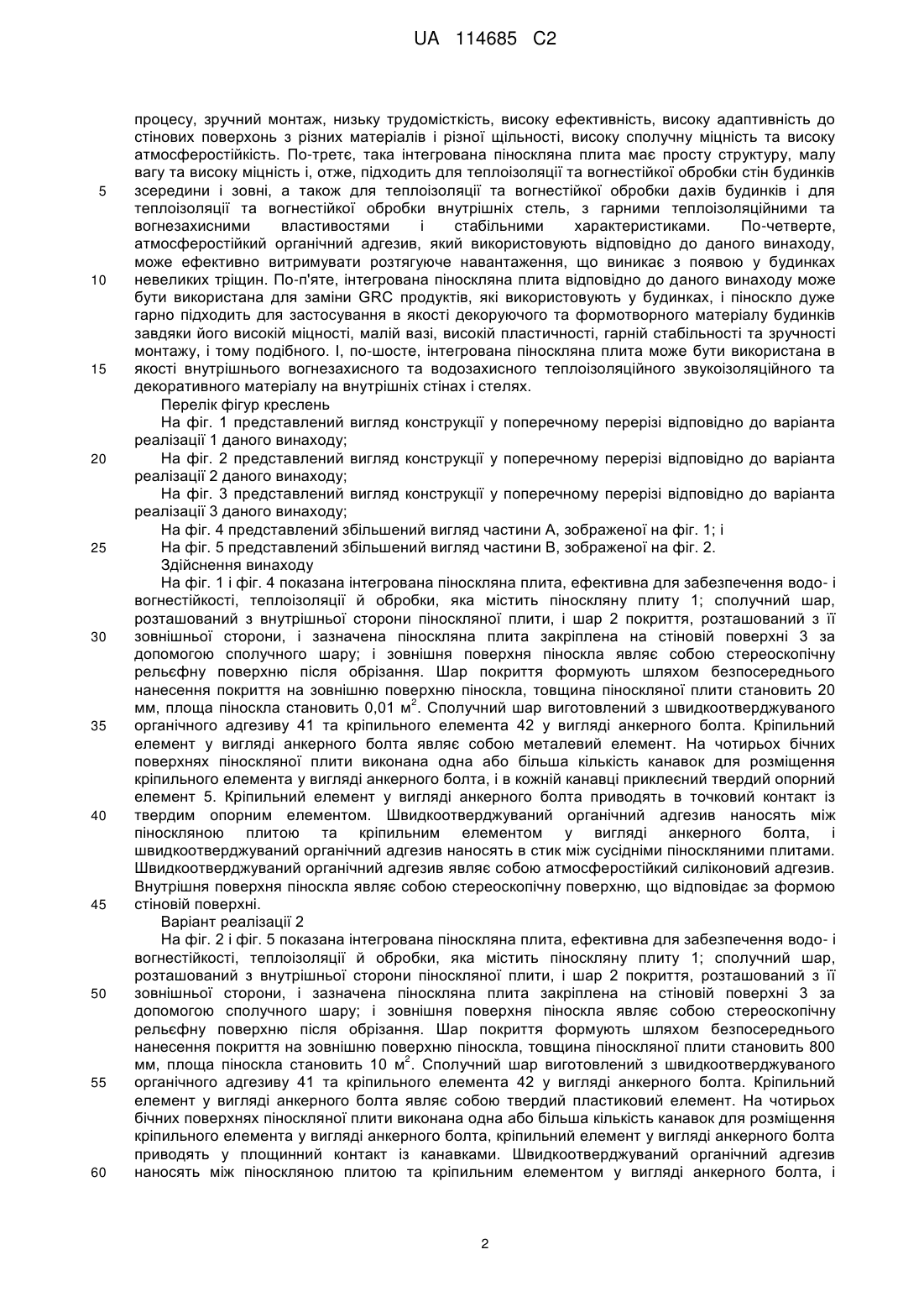

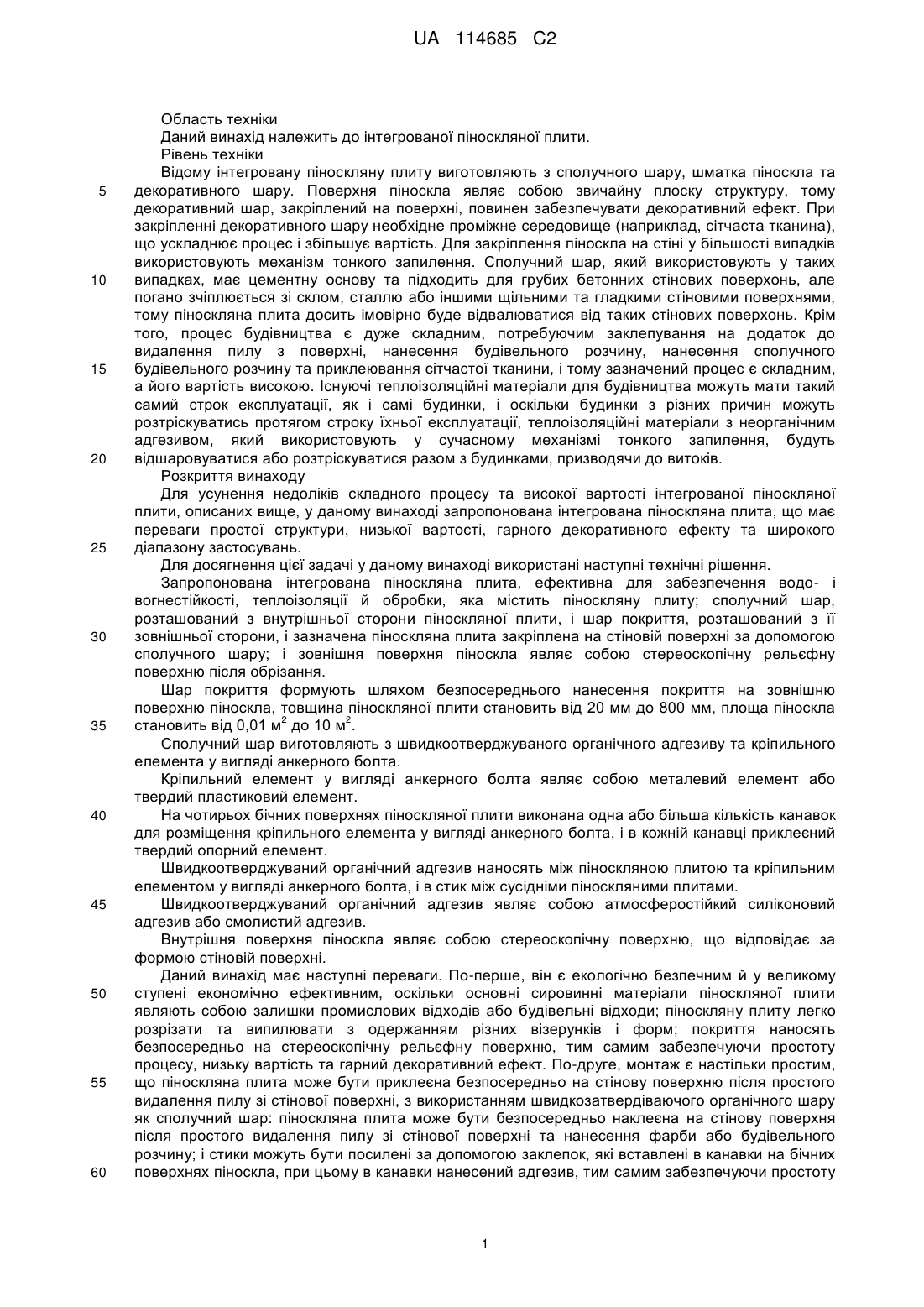

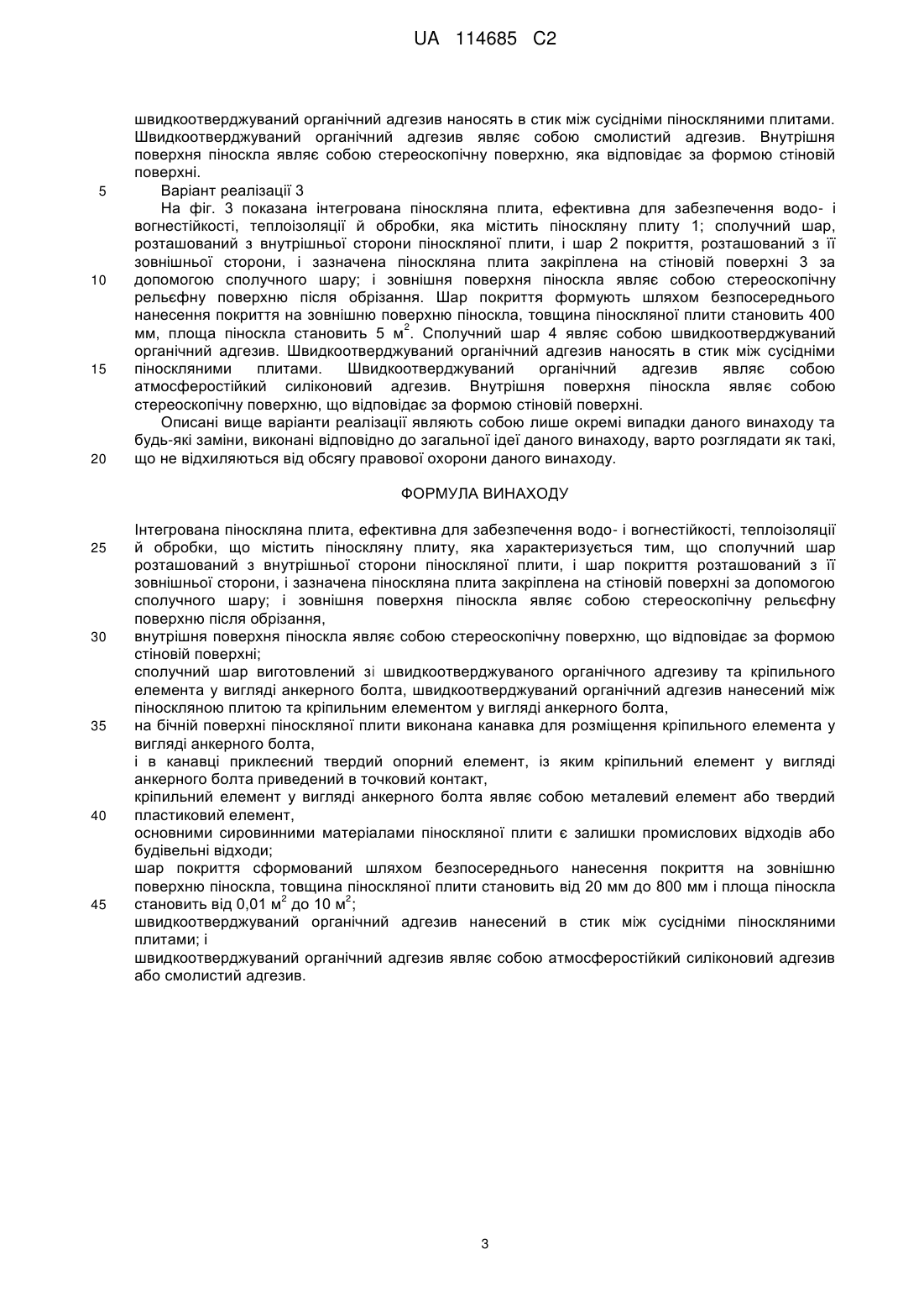

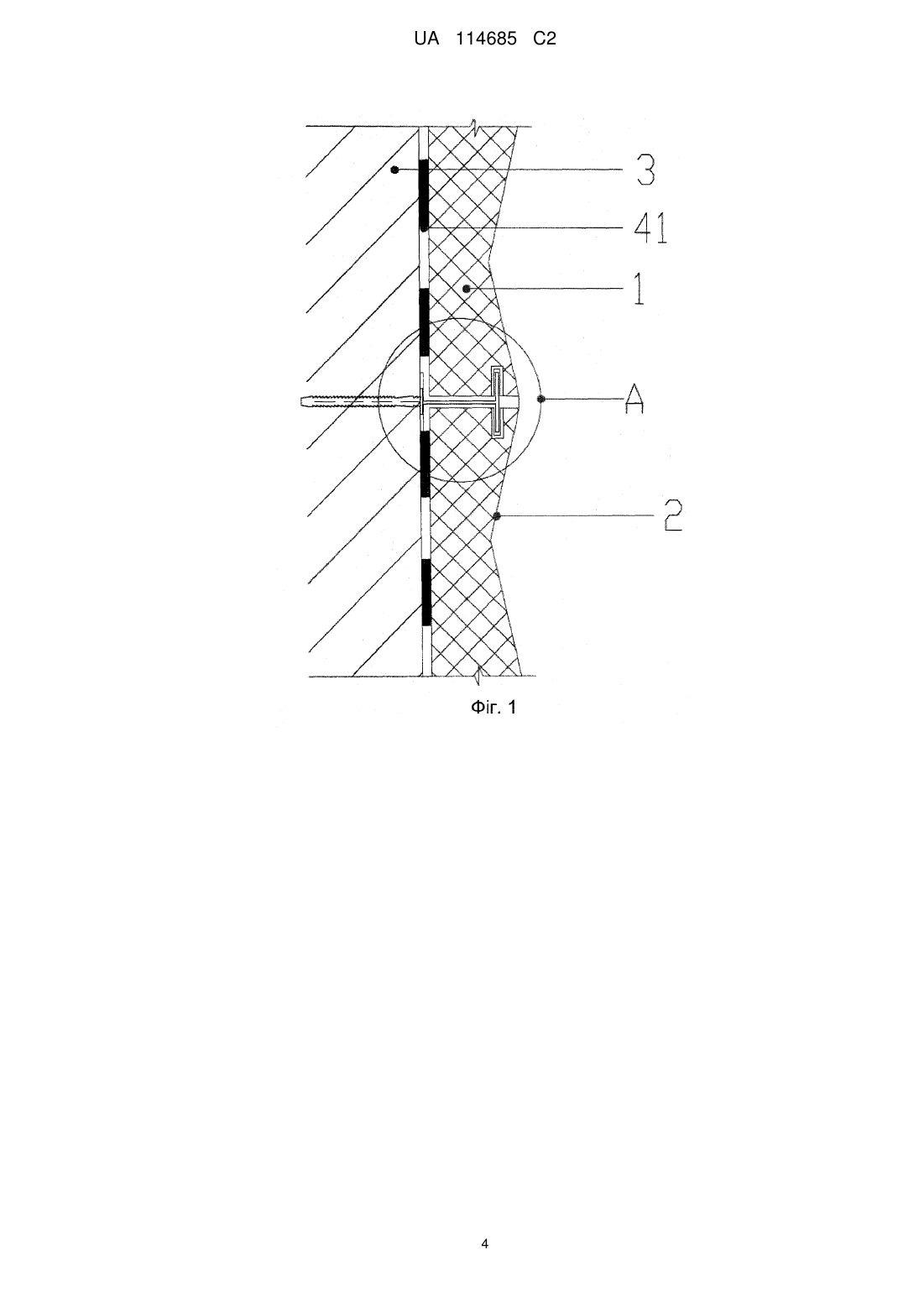

Реферат: У даному винаході запропонована інтегрована піноскляна плита, ефективна для забезпечення водо- і вогнестійкості, теплоізоляції й обробки, яка містить піноскляну плиту. Сполучний шар розташований з внутрішньої сторони піноскляної плити, а шар покриття розташований на її зовнішній поверхні, і піноскляна плита закріплена на стіновій поверхні за допомогою сполучного шару; і зовнішня поверхня піноскла являє собою стереоскопічну рельєфну поверхню після обрізання. Шар покриття формують шляхом безпосереднього нанесення покриття на зовнішню поверхню піноскла, товщина піноскляної плити становить від 20 мм до 800 мм, площа піноскла 2 2 становить від 0,01 м до 10 м . Піноскляну плиту розрізають та випилюють з одержанням різних візерунків і форм, і покриття наносять безпосередньо на стереоскопічну рельєфну поверхню, тим самим забезпечуючи простоту процесу, низьку вартість та гарний декоративний ефект; і монтаж є настільки простим, що піноскляна плита може бути безпосередньо наклеєна на стінову поверхню після простого видалення пилу зі стінової поверхні, з використанням швидкоотверджуваного органічного адгезиву як сполучний шар, тим самим забезпечуючи простоту процесу, зручний монтаж, низьку трудомісткість, високу ефективність, високу UA 114685 C2 адаптивність до стінових поверхонь з різних матеріалів і різної щільності, високу сполучну міцність та високу атмосферостійкість. UA 114685 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Даний винахід належить до інтегрованої піноскляної плити. Рівень техніки Відому інтегровану піноскляну плиту виготовляють з сполучного шару, шматка піноскла та декоративного шару. Поверхня піноскла являє собою звичайну плоску структуру, тому декоративний шар, закріплений на поверхні, повинен забезпечувати декоративний ефект. При закріпленні декоративного шару необхідне проміжне середовище (наприклад, сітчаста тканина), що ускладнює процес і збільшує вартість. Для закріплення піноскла на стіні у більшості випадків використовують механізм тонкого запилення. Сполучний шар, який використовують у таких випадках, має цементну основу та підходить для грубих бетонних стінових поверхонь, але погано зчіплюється зі склом, сталлю або іншими щільними та гладкими стіновими поверхнями, тому піноскляна плита досить імовірно буде відвалюватися від таких стінових поверхонь. Крім того, процес будівництва є дуже складним, потребуючим заклепування на додаток до видалення пилу з поверхні, нанесення будівельного розчину, нанесення сполучного будівельного розчину та приклеювання сітчастої тканини, і тому зазначений процес є складним, а його вартість високою. Існуючі теплоізоляційні матеріали для будівництва можуть мати такий самий строк експлуатації, як і самі будинки, і оскільки будинки з різних причин можуть розтріскуватись протягом строку їхньої експлуатації, теплоізоляційні матеріали з неорганічним адгезивом, який використовують у сучасному механізмі тонкого запилення, будуть відшаровуватися або розтріскуватися разом з будинками, призводячи до витоків. Розкриття винаходу Для усунення недоліків складного процесу та високої вартості інтегрованої піноскляної плити, описаних вище, у даному винаході запропонована інтегрована піноскляна плита, що має переваги простої структури, низької вартості, гарного декоративного ефекту та широкого діапазону застосувань. Для досягнення цієї задачі у даному винаході використані наступні технічні рішення. Запропонована інтегрована піноскляна плита, ефективна для забезпечення водо- і вогнестійкості, теплоізоляції й обробки, яка містить піноскляну плиту; сполучний шар, розташований з внутрішньої сторони піноскляної плити, і шар покриття, розташований з її зовнішньої сторони, і зазначена піноскляна плита закріплена на стіновій поверхні за допомогою сполучного шару; і зовнішня поверхня піноскла являє собою стереоскопічну рельєфну поверхню після обрізання. Шар покриття формують шляхом безпосереднього нанесення покриття на зовнішню поверхню піноскла, товщина піноскляної плити становить від 20 мм до 800 мм, площа піноскла 2 2 становить від 0,01 м до 10 м . Сполучний шар виготовляють з швидкоотверджуваного органічного адгезиву та кріпильного елемента у вигляді анкерного болта. Кріпильний елемент у вигляді анкерного болта являє собою металевий елемент або твердий пластиковий елемент. На чотирьох бічних поверхнях піноскляної плити виконана одна або більша кількість канавок для розміщення кріпильного елемента у вигляді анкерного болта, і в кожній канавці приклеєний твердий опорний елемент. Швидкоотверджуваний органічний адгезив наносять між піноскляною плитою та кріпильним елементом у вигляді анкерного болта, і в стик між сусідніми піноскляними плитами. Швидкоотверджуваний органічний адгезив являє собою атмосферостійкий силіконовий адгезив або смолистий адгезив. Внутрішня поверхня піноскла являє собою стереоскопічну поверхню, що відповідає за формою стіновій поверхні. Даний винахід має наступні переваги. По-перше, він є екологічно безпечним й у великому ступені економічно ефективним, оскільки основні сировинні матеріали піноскляної плити являють собою залишки промислових відходів або будівельні відходи; піноскляну плиту легко розрізати та випилювати з одержанням різних візерунків і форм; покриття наносять безпосередньо на стереоскопічну рельєфну поверхню, тим самим забезпечуючи простоту процесу, низьку вартість та гарний декоративний ефект. По-друге, монтаж є настільки простим, що піноскляна плита може бути приклеєна безпосередньо на стінову поверхню після простого видалення пилу зі стінової поверхні, з використанням швидкозатвердіваючого органічного шару як сполучний шар: піноскляна плита може бути безпосередньо наклеєна на стінову поверхня після простого видалення пилу зі стінової поверхні та нанесення фарби або будівельного розчину; і стики можуть бути посилені за допомогою заклепок, які вставлені в канавки на бічних поверхнях піноскла, при цьому в канавки нанесений адгезив, тим самим забезпечуючи простоту 1 UA 114685 C2 5 10 15 20 25 30 35 40 45 50 55 60 процесу, зручний монтаж, низьку трудомісткість, високу ефективність, високу адаптивність до стінових поверхонь з різних матеріалів і різної щільності, високу сполучну міцність та високу атмосферостійкість. По-третє, така інтегрована піноскляна плита має просту структуру, малу вагу та високу міцність і, отже, підходить для теплоізоляції та вогнестійкої обробки стін будинків зсередини і зовні, а також для теплоізоляції та вогнестійкої обробки дахів будинків і для теплоізоляції та вогнестійкої обробки внутрішніх стель, з гарними теплоізоляційними та вогнезахисними властивостями і стабільними характеристиками. По-четверте, атмосферостійкий органічний адгезив, який використовують відповідно до даного винаходу, може ефективно витримувати розтягуюче навантаження, що виникає з появою у будинках невеликих тріщин. По-п'яте, інтегрована піноскляна плита відповідно до даного винаходу може бути використана для заміни GRC продуктів, які використовують у будинках, і піноскло дуже гарно підходить для застосування в якості декоруючого та формотворного матеріалу будинків завдяки його високій міцності, малій вазі, високій пластичності, гарній стабільності та зручності монтажу, і тому подібного. І, по-шосте, інтегрована піноскляна плита може бути використана в якості внутрішнього вогнезахисного та водозахисного теплоізоляційного звукоізоляційного та декоративного матеріалу на внутрішніх стінах і стелях. Перелік фігур креслень На фіг. 1 представлений вигляд конструкції у поперечному перерізі відповідно до варіанта реалізації 1 даного винаходу; На фіг. 2 представлений вигляд конструкції у поперечному перерізі відповідно до варіанта реалізації 2 даного винаходу; На фіг. 3 представлений вигляд конструкції у поперечному перерізі відповідно до варіанта реалізації 3 даного винаходу; На фіг. 4 представлений збільшений вигляд частини А, зображеної на фіг. 1; і На фіг. 5 представлений збільшений вигляд частини B, зображеної на фіг. 2. Здійснення винаходу На фіг. 1 і фіг. 4 показана інтегрована піноскляна плита, ефективна для забезпечення водо- і вогнестійкості, теплоізоляції й обробки, яка містить піноскляну плиту 1; сполучний шар, розташований з внутрішньої сторони піноскляної плити, і шар 2 покриття, розташований з її зовнішньої сторони, і зазначена піноскляна плита закріплена на стіновій поверхні 3 за допомогою сполучного шару; і зовнішня поверхня піноскла являє собою стереоскопічну рельєфну поверхню після обрізання. Шар покриття формують шляхом безпосереднього нанесення покриття на зовнішню поверхню піноскла, товщина піноскляної плити становить 20 2 мм, площа піноскла становить 0,01 м . Сполучний шар виготовлений з швидкоотверджуваного органічного адгезиву 41 та кріпильного елемента 42 у вигляді анкерного болта. Кріпильний елемент у вигляді анкерного болта являє собою металевий елемент. На чотирьох бічних поверхнях піноскляної плити виконана одна або більша кількість канавок для розміщення кріпильного елемента у вигляді анкерного болта, і в кожній канавці приклеєний твердий опорний елемент 5. Кріпильний елемент у вигляді анкерного болта приводять в точковий контакт із твердим опорним елементом. Швидкоотверджуваний органічний адгезив наносять між піноскляною плитою та кріпильним елементом у вигляді анкерного болта, і швидкоотверджуваний органічний адгезив наносять в стик між сусідніми піноскляними плитами. Швидкоотверджуваний органічний адгезив являє собою атмосферостійкий силіконовий адгезив. Внутрішня поверхня піноскла являє собою стереоскопічну поверхню, що відповідає за формою стіновій поверхні. Варіант реалізації 2 На фіг. 2 і фіг. 5 показана інтегрована піноскляна плита, ефективна для забезпечення водо- і вогнестійкості, теплоізоляції й обробки, яка містить піноскляну плиту 1; сполучний шар, розташований з внутрішньої сторони піноскляної плити, і шар 2 покриття, розташований з її зовнішньої сторони, і зазначена піноскляна плита закріплена на стіновій поверхні 3 за допомогою сполучного шару; і зовнішня поверхня піноскла являє собою стереоскопічну рельєфну поверхню після обрізання. Шар покриття формують шляхом безпосереднього нанесення покриття на зовнішню поверхню піноскла, товщина піноскляної плити становить 800 2 мм, площа піноскла становить 10 м . Сполучний шар виготовлений з швидкоотверджуваного органічного адгезиву 41 та кріпильного елемента 42 у вигляді анкерного болта. Кріпильний елемент у вигляді анкерного болта являє собою твердий пластиковий елемент. На чотирьох бічних поверхнях піноскляної плити виконана одна або більша кількість канавок для розміщення кріпильного елемента у вигляді анкерного болта, кріпильний елемент у вигляді анкерного болта приводять у площинний контакт із канавками. Швидкоотверджуваний органічний адгезив наносять між піноскляною плитою та кріпильним елементом у вигляді анкерного болта, і 2 UA 114685 C2 5 10 15 20 швидкоотверджуваний органічний адгезив наносять в стик між сусідніми піноскляними плитами. Швидкоотверджуваний органічний адгезив являє собою смолистий адгезив. Внутрішня поверхня піноскла являє собою стереоскопічну поверхню, яка відповідає за формою стіновій поверхні. Варіант реалізації 3 На фіг. 3 показана інтегрована піноскляна плита, ефективна для забезпечення водо- і вогнестійкості, теплоізоляції й обробки, яка містить піноскляну плиту 1; сполучний шар, розташований з внутрішньої сторони піноскляної плити, і шар 2 покриття, розташований з її зовнішньої сторони, і зазначена піноскляна плита закріплена на стіновій поверхні 3 за допомогою сполучного шару; і зовнішня поверхня піноскла являє собою стереоскопічну рельєфну поверхню після обрізання. Шар покриття формують шляхом безпосереднього нанесення покриття на зовнішню поверхню піноскла, товщина піноскляної плити становить 400 2 мм, площа піноскла становить 5 м . Сполучний шар 4 являє собою швидкоотверджуваний органічний адгезив. Швидкоотверджуваний органічний адгезив наносять в стик між сусідніми піноскляними плитами. Швидкоотверджуваний органічний адгезив являє собою атмосферостійкий силіконовий адгезив. Внутрішня поверхня піноскла являє собою стереоскопічну поверхню, що відповідає за формою стіновій поверхні. Описані вище варіанти реалізації являють собою лише окремі випадки даного винаходу та будь-які заміни, виконані відповідно до загальної ідеї даного винаходу, варто розглядати як такі, що не відхиляються від обсягу правової охорони даного винаходу. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 Інтегрована піноскляна плита, ефективна для забезпечення водо- і вогнестійкості, теплоізоляції й обробки, що містить піноскляну плиту, яка характеризується тим, що сполучний шар розташований з внутрішньої сторони піноскляної плити, і шар покриття розташований з її зовнішньої сторони, і зазначена піноскляна плита закріплена на стіновій поверхні за допомогою сполучного шару; і зовнішня поверхня піноскла являє собою стереоскопічну рельєфну поверхню після обрізання, внутрішня поверхня піноскла являє собою стереоскопічну поверхню, що відповідає за формою стіновій поверхні; сполучний шар виготовлений зі швидкоотверджуваного органічного адгезиву та кріпильного елемента у вигляді анкерного болта, швидкоотверджуваний органічний адгезив нанесений між піноскляною плитою та кріпильним елементом у вигляді анкерного болта, на бічній поверхні піноскляної плити виконана канавка для розміщення кріпильного елемента у вигляді анкерного болта, і в канавці приклеєний твердий опорний елемент, із яким кріпильний елемент у вигляді анкерного болта приведений в точковий контакт, кріпильний елемент у вигляді анкерного болта являє собою металевий елемент або твердий пластиковий елемент, основними сировинними матеріалами піноскляної плити є залишки промислових відходів або будівельні відходи; шар покриття сформований шляхом безпосереднього нанесення покриття на зовнішню поверхню піноскла, товщина піноскляної плити становить від 20 мм до 800 мм і площа піноскла 2 2 становить від 0,01 м до 10 м ; швидкоотверджуваний органічний адгезив нанесений в стик між сусідніми піноскляними плитами; і швидкоотверджуваний органічний адгезив являє собою атмосферостійкий силіконовий адгезив або смолистий адгезив. 3 UA 114685 C2 4 UA 114685 C2 5 UA 114685 C2 6 UA 114685 C2 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
