Нерезонуючий трансформатор напруги

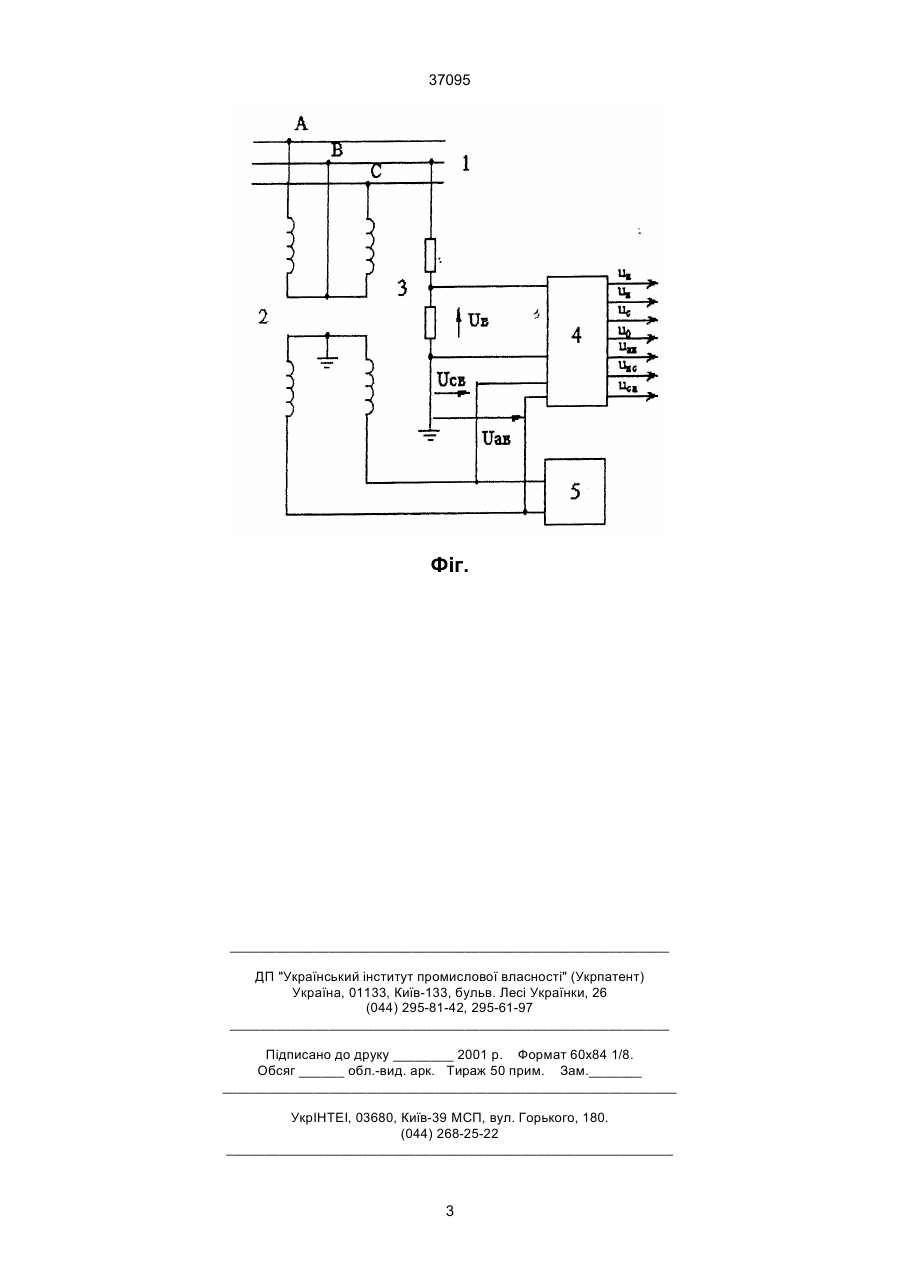

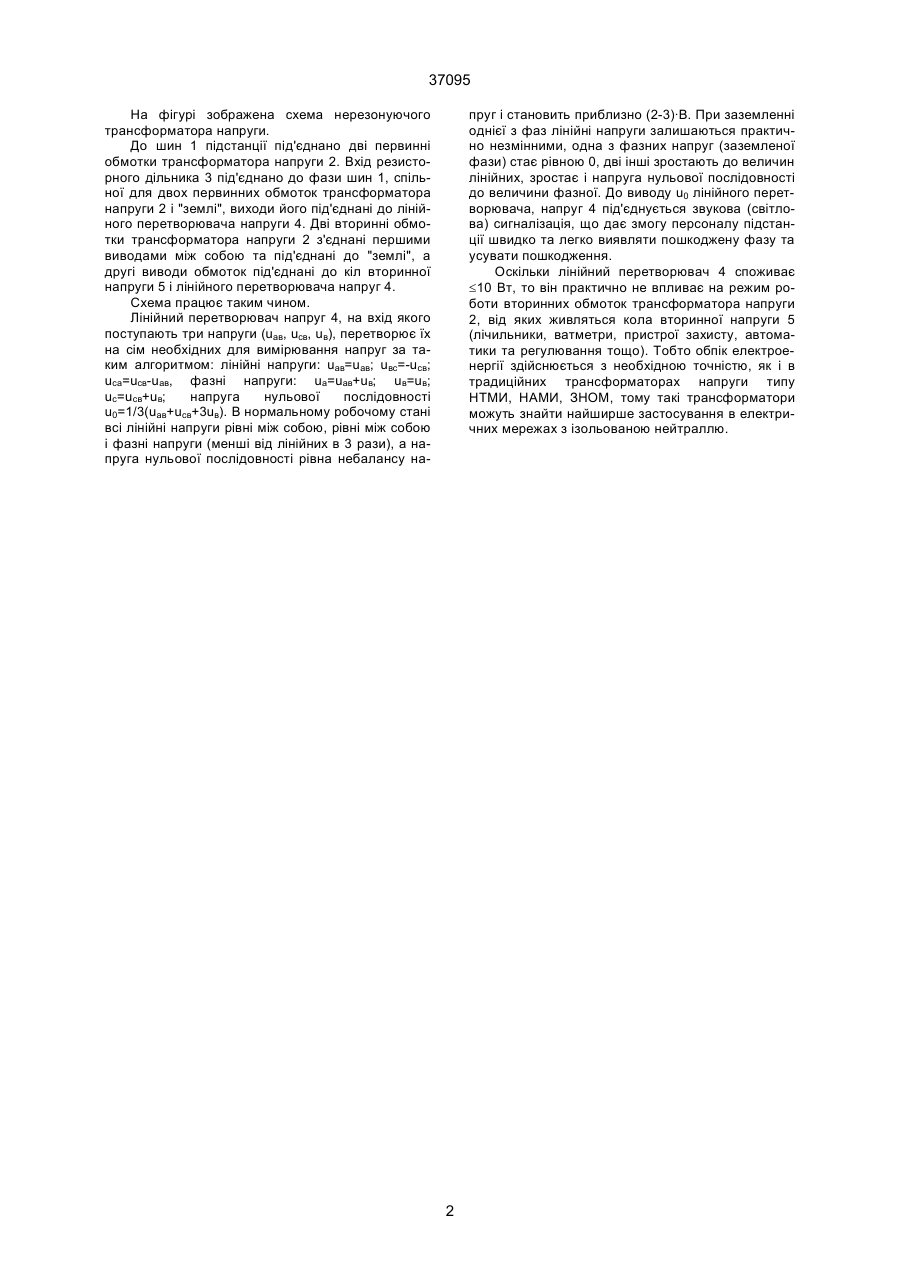

Нерезонуючий трансформатор напруги, що містить кола вторинної напруги, дві первинні обмотки, під'єднані між фазами шин, дві вторинні обмотки, з'єднані першими виводами між собою та під'єднані до "землі", другі виводи обмоток під'єднані до лінійного перетворювача напруг, який відрізняється тим, що він додатково містить резисторний дільник напруги, під'єднаний до фази, спільної для двох первинних обмоток трансформатора напруги і "землі", виходи резисторного дільника напруги і виводи вторинних обмоток під'єднані до лінійного перетворювана напруг, ці ж виводи вторинних обмоток під'єднані до кіл вторинної напруги. (19) (21) 2000031575 (22) 21.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Журахівський Анатолій Валентинович, Кенс Юрій Амброзієвич, Мединський Ростислав Володимирович, Засідкович Назар Романович, Кобрій Богдан Володимирович, Романишин Володимир Васильович (73) Державний університет "Львівська політехніка", Журахівський Анатолій Валентинович, Кенс Юрій Амброзієвич 37095 На фігурі зображена схема нерезонуючого трансформатора напруги. До шин 1 підстанції під'єднано дві первинні обмотки трансформатора напруги 2. Вхід резисторного дільника 3 під'єднано до фази шин 1, спільної для двох первинних обмоток трансформатора напруги 2 і "землі", виходи його під'єднані до лінійного перетворювача напруги 4. Дві вторинні обмотки трансформатора напруги 2 з'єднані першими виводами між собою та під'єднані до "землі", а другі виводи обмоток під'єднані до кіл вторинної напруги 5 і лінійного перетворювача напруг 4. Схема працює таким чином. Лінійний перетворювач напруг 4, на вхід якого поступають три напруги (uав, uсв, uв), перетворює їх на сім необхідних для вимірювання напруг за таким алгоритмом: лінійні напруги: uав=uав; uвс=-uсв; uса=uсв-uав, фазні напруги: uа=uав+uв; uв=uв; uс=uсв+uв; напруга нульової послідовності u0=1/3(uав+uсв+3uв). В нормальному робочому стані всі лінійні напруги рівні між собою, рівні між собою і фазні напруги (менші від лінійних в 3 рази), а напруга нульової послідовності рівна небалансу на пруг і становить приблизно (2-3)·В. При заземленні однієї з фаз лінійні напруги залишаються практично незмінними, одна з фазних напруг (заземленої фази) стає рівною 0, дві інші зростають до величин лінійних, зростає і напруга нульової послідовності до величини фазної. До виводу u0 лінійного перетворювача, напруг 4 під'єднується звукова (світлова) сигналізація, що дає змогу персоналу підстанції швидко та легко виявляти пошкоджену фазу та усувати пошкодження. Оскільки лінійний перетворювач 4 споживає £10 Вт, то він практично не впливає на режим роботи вторинних обмоток трансформатора напруги 2, від яких живляться кола вторинної напруги 5 (лічильники, ватметри, пристрої захисту, автоматики та регулювання тощо). Тобто обпік електроенергії здійснюється з необхідною точністю, як і в традиційних трансформаторах напруги типу НТМИ, НАМИ, ЗНОМ, тому такі трансформатори можуть знайти найширше застосування в електричних мережах з ізольованою нейтраллю. 2 37095 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
